外电防护措施一、工程概况工程名称建设单位:监理单位:施工单位:建筑面积:结构类型:建筑层数:建筑高度:二、外电情况高压线离地面垂直距离为8M,离建筑物距离为6M,电压为10KV,根据建设部颁发的«施工现场临时用电安全技术规范»JGJ46-2005中第四节规定,其安全距离不小于6M,此距离指在建工程(含脚手架)的周边与外电架空线路的边线之间最小安全操作距离。
三、外电防护措施1、沿高压线南侧建筑物北侧设置防护遮拦,用毛竹作为防护立杆。
采用模板、竹笆及密目安全网作为纵向防护屏;错误！未指定书签。
错误！未指定书签。
错误！未指定书签。
在与高压线等高位置设置高度为4M的防护屏;防护遮拦应有足够的强度和刚度,以避免遮拦断裂、歪斜、变形等;2、在搭设及拆除外电防护时,申请供电部门暂时停止此线路供电,以确保防护搭设及拆除时的安全;并安排专职的电工做好监护工作,并在醒目处设有警告标志;3、塔吊在操作时,避免料斗离高压线过近,在吊装时派专人指挥,以防料斗或钢丝绳离高压线距离太近或触碰到高压线而发生严重的安全事故。
塔吊司机在吊装时,密切注意小车的的行程,不可超出建筑物北侧垂直上方。
按照指挥工的指挥口令操作,在无人指挥的情况下不得擅自操作;4、脚手架的搭设要超出施工层的3-4M,施工优质的密目安全网,在同高压线等高位置设置屏蔽防护,采用竹笆防护,沿高压线位置高度为4米,钢管脚手架设置3处可靠的接地,其接地电阻小于10欧姆。
5、最小防护距离符合«施工现场临时用电安全技术规范»JGJ46-2005。
错误！未指定书签。
错误！未指定书签。
错误！未指定书签。
工程施工外电线路安全防护措施
工程施工外电线路安全防护措施工程施工过程中，外电线路安全问题是重中之重，必须采取各种科学合理措施加以保障。
本文将从施工现场安全防护、电力设备保护以及构建安全管理三个方面，详细介绍工程施工外电线路的安全防护措施。
施工现场安全防护预防档电在施工现场，经常出现吊装机械和外线相接的情况，往往会触碰到带电线路，从而造成危险。
从技术方面，可以采取离线应急保护措施或者采取隔离和接地措施进行安全保护，避免电气意外，具体细节分为两部分：1, 离线应急保护措施即通过拆换电气线路实现离线状态，包括以下步骤：•首先要关闭相关断路器；•英文急停，以确保停止一切可能会带来危险的动作；•禁止接通或离开电源；•禁止切换施工钢夹路中的连接和开关。
2. 隔离和接地措施运用防护电视器、隔离变压器、避雷器等电器专业设备，将电气线路隔离，有效实现隔离和接地，并根据要求设计电气系统进行机械防护。
工地管理规范化施工现场应遵循规范化管理，比如设置安全区域，标明危险区域,一定要把危险因素明确表现出来。
同时各项工作一定要依据各项制度执行，从源头上预防安全隐患的发生。
电力设备保护高空线路施工安全保障高空线路施工需要进行以下设备保护：1.安全带高空施工人员必须系好安全带。
在进行一些高空作业的时候，一定要备好具备维修工具和检测工具的工具袋，并且要把它们放到绳子上。
雨天或雪天，必须禁止作业。
2.防紫外线眼镜线路维修作业，易受紫外线及强光照射，必须配戴防紫外线眼镜。
安全电气设备的选用在广泛应用安全的电气设备的同时，也会减少电气辐射，杜绝电器故障的发生，以确保外电线路正常使用。
常用的电气设备如下:•电液挖掘机；•稳压电源；•阻波器；•隔开器；•隔离电容器等。
构建安全管理基础安全管理要求基础安全管理要求包括：•确定电气设备；•设定电气设备防护措施；•确定电量和电气设备类型。
安全监测在外电线路施工期间，要对外电线路的安全性进行监测，及时排除安全问题隐患，如：电气故障、设备损坏、地面焊缝开裂等。
外电线路防护措施
外电线路防护措施
1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。
2）在建工程(含脚于架)的周边与外电架空线路的边线之间的最小安全操作距离不小于4米。
上、下脚手架的斜道不宜设在有外电线路的一侧。
3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离不小于6米。
4）起重机严禁越过无防护设施的外电架空线路作业。
在外电架字线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离沿垂直方向不小于1.5米，沿水平方向不小于1.5米。
5）电缆采用埋地时，施工现场开挖沟槽边缘与埋地电缆沟槽边缘之间的距离不得小于0.5m。
6）当达不到上面的要求时，必须采取绝缘隔离防护措施，并应悬挂醒目的警示标志。
7）架设防护设施时，必须经过相关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路之间的安全距离不应小于1.7米。
防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。
8）当上面第六条防护措施无法实现时，必须与相关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。
9）在外电架空线路附近开挖沟槽时，必须与相关部门联动采取加固措施，防止外电架空线路电杆倾斜、悬倒。
外电防护的安全技术措施
防护等级与标准
I级防护：对外电进行全面防护，要求在带电体周 围设置遮栏或外护物等设施，禁止人员进入。
III级防护：在满足II级防护的基础上，要求在带电 体周围设置绝缘隔离设施和安全警示标识，禁止 人员直接接触带电体。
II级防护：在满足I级防护的基础上，要求在带电 体周围设置安全警示标识和安全隔离带，禁止非 工作人员进入。
03 使用过程中应定期检查设备运行状况，如发现异 常应立即停机检查。
维护与保养要求
应定期对设备进行清洁和 维护，保持设备良好的工 作状态。
应定期对设备进行检测和 试验，确保其性能符合要 求。
应定期检查设备的接地、 电源、线路等安全装置， 确保其正常工作。
05
外电防护的培训与安全教育
培训对象与内容
要点二
详细描述
隔离防护措施是外电防护中最为基础和重要的措施之 一。在电力系统中，应将不同电压等级的电气设备、 线路等合理配置和安装，并采用耐压等级较高的绝缘 材料进行隔离，以防止因漏电、短路等引起的触电或 设备损坏。隔离措施可以包括安装隔离变压器、隔离 刀闸、空气开关等设备，以及使用绝缘胶带、绝缘套 管等对带电体进行绝缘隔离。
实施方式
安全教育可以通过定期的培训、宣传、演练等方 式进行，以增强员工的安全意识和应对能力。
提高员工外电防护意识的方法
加强制度建设
制定完善的外电防护 规章制度，明确职责 和要求，使员工明确 自己的安全责任。
提供技术支持
为员工提供必要的技 术培训和指导，使其 掌握正确的外电防护
技能。
开展安全检查
定期进行外电防护设 施的检查和维护，及 时发现和消除安全隐
03 事故教训
应加强对施工现场的外电防护措施的监管，定期 进行安全检查，确保外电防护措施的有效实施。
外电防护基本措施

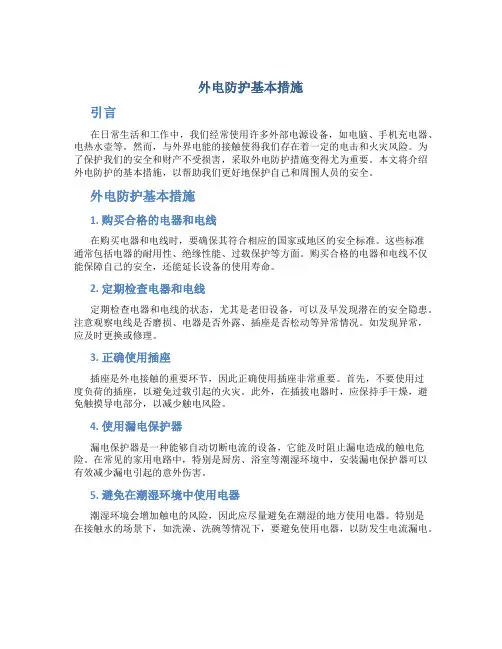

外电防护基本措施引言在日常生活和工作中，我们经常使用许多外部电源设备，如电脑、手机充电器、电热水壶等。
