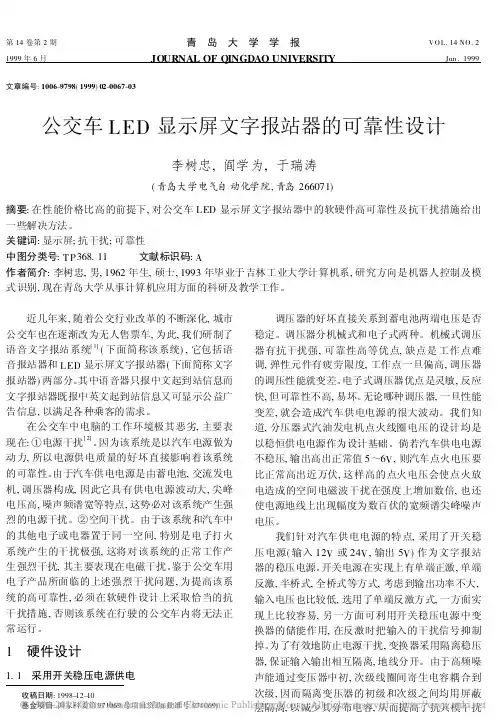

公交车LED显示屏文字报站器的可靠性设计
第14卷第2期青 岛 大 学 学 报VOL.14NO.21999年6月JOURNAL OF QINGDAO UNIVERSITYJun.1999文章编号:1006-9798(1999)02-0067-03收稿日期:1998-12-10基金项目:国家科委第971069号项目资助(批准号971069)公交车LED 显示屏文字报站器的可靠性设计李树忠,阎学为,于瑞涛(青岛大学电气自动化学院,青岛266071)摘要:在性能价格比高的前提下,对公交车LED 显示屏文字报站器中的软硬件高可靠性及抗干扰措施给出一些解决方法。
关键词:显示屏;抗干扰;可靠性中图分类号:TP 368.11 文献标识码:A作者简介:李树忠,男,1962年生,硕士,1993年毕业于吉林工业大学计算机系,研究方向是机器人控制及模式识别,现在青岛大学从事计算机应用方面的科研及教学工作。
近几年来,随着公交行业改革的不断深化,城市公交车也在逐渐改为无人售票车,为此,我们研制了语音文字报站系统[1](下面简称该系统),它包括语音报站器和LED 显示屏文字报站器(下面简称文字报站器)两部分。
其中语音器只报中文起到站信息而文字报站器既报中英文起到站信息又可显示公益广告信息,以满足各种乘客的需求。
在公交车中电脑的工作环境极其恶劣,主要表现在: 电源干扰[2]。
因为该系统是以汽车电源做为动力,所以电源供电质量的好坏直接影响着该系统的可靠性。
由于汽车供电电源是由蓄电池,交流发电机,调压器构成,因此它具有供电电源波动大,尖峰电压高,噪声频谱宽等特点,这势必对该系统产生强烈的电源干扰。
空间干扰。
由于该系统和汽车中的其他电子或电器置于同一空间,特别是电子打火系统产生的干扰极强,这将对该系统的正常工作产生强烈干扰,其主要表现在电磁干扰。
鉴于公交车用电子产品所面临的上述强烈干扰问题,为提高该系统的高可靠性,必须在软硬件设计上采取恰当的抗干扰措施,否则该系统在行驶的公交车内将无法正常运行。
公交车led电子显示屏
公交车led电子显示屏
近年来，随着技术的飞速发展，公交车LED电子显示屏成为了越来越多的城市的街头的常见物件之一。
它们已经成为一种让普通乘客更容易知道到来的车辆信息的重要工具。
公交车LED电子显示屏由LED灯元件和一系列电子组件组成，它们可以将公交线路信息及时准确地显示出来，为乘客提供抵达目的地的有效信息，大大提高了乘客利用公交出行的便利性。
在某些特殊情况下，这些LED电子显示屏甚至可以提供实时公交安全性和耗损情况的信息。
LED电子显示屏显示内容的特点是通过控制器控制的，内容可以根据实际情况进行调整。
同时，这些LED电子显示屏也可以通过多种控制设备获取信息，如手机、电脑或其他控制器。
此外，由于LED电子显示屏的设计模式带来的效率高、操作便捷、显示信息准确等特点，它们大大改善了乘客出行的方便性，也为城市建设提供了更好的便利性，并为乘客提供更安全、更经济的交通服务方案。
另外，安装有LED电子显示屏的公交车也可以更好的宣传城市的文化或者其他吸引游客的节日信息，大大增加了乘客出行的趣味性。
同时，由于LED电子显示屏阻挡了光照，降低了噪音，使乘客出行更加轻松安全。
总之，公交车LED电子显示屏不仅可以提供乘客有效准确的信息，还可以提供安全、舒适的座位空间，在改善乘客出行便利性方面发挥
着重要作用。
它们不仅可以帮助乘客更快捷地到达目的地，还有助于提高城市交通环境。
希望未来城市的公交车能够投入更多的LED电子显示屏，以方便乘客出行，实现智慧交通建设的目标。
车载led显示屏方案
车载LED显示屏方案1. 简介车载LED显示屏是一种安装在汽车内部用于显示信息的装置。
通过使用高亮度LED作为显示元件，车载LED显示屏可以在各种光线条件下提供清晰可见的显示效果。
它通常被用于向驾驶员显示车辆相关信息，例如车速、里程、燃油量等。
随着智能汽车技术的开展，车载LED显示屏也可以用于显示导航信息、娱乐内容等。
本文将介绍一种常用的车载LED显示屏方案，包括硬件设计和软件控制两个方面。
2. 硬件设计2.1 LED显示屏的选型在选择LED显示屏时，需要考虑以下因素：•分辨率：分辨率决定了显示屏的清晰度，通常以像素为单位表示。
根据实际应用需求，选择适当的分辨率。
•尺寸：根据车辆内部空间和安装位置的限制，选择适宜的尺寸。
•亮度：车内光线条件复杂，需要选择高亮度的LED显示屏，以确保在各种光线条件下都能清晰可见。
•色彩：根据实际应用需求，选择单色、双色或全彩LED显示屏。
2.2 控制电路设计车载LED显示屏的控制电路包括LED驱动芯片和控制器两局部。
•LED驱动芯片：常用的LED驱动芯片有MAX7219、HT1632C等。
选择适当的驱动芯片，并根据数据手册进行电路设计。
•控制器：可以使用微控制器或单片机作为控制器，常见的有Arduino、Raspberry Pi等。
控制器负责接收数据并将其发送给LED驱动芯片。
2.3 电源设计车载LED显示屏需要稳定可靠的电源供给。
可以使用车辆的电源系统，通过稳压电路或电源模块提供所需的电压和电流。
3. 软件控制3.1 驱动程序控制LED显示屏的驱动程序通常需要完成以下功能：•初始化：初始化LED驱动芯片和控制器，设置通信接口和参数。
•显示文本：接收要显示的文本内容，并通过驱动芯片将其转换为LED亮灭控制信号。
•显示效果：设置显示效果，例如滚动、闪烁等。
•刷新：定时刷新LED显示屏，保持显示内容的稳定性。
3.2 数据通信控制器和LED驱动芯片之间的数据通信可以使用串口、I2C、SPI等通信接口。
公交车led电子显示屏
公交车led电子显示屏
随着城市的发展，公共交通的需求越来越大，人们希望能够得到更精准更可靠的信息才能够更好的乘坐公共交通。
为了提高交通便利性，一些城市开始使用公交车LED电子显示屏。
公交车LED电子显示屏主要由LED显示模块，控制器和供电电源等组成，它可以准确清晰显示公交线路、站台、时间，以及乘客到达公交站点时启动及停止和其他基本信息。
它可以显示多重形式的动态文本和图像信息，包括字体的类型、大小和颜色等。
它具有多模式显示，可以随着字体变化而变化，在一定范围内可以显示多个语言。
公交车LED电子显示屏的特点大大提升了公交的便利性和可靠性，它能够及时准确的提醒乘客发车时间，以及实时更新公交班次信息，使得乘客能够实时获取最新公交信息。
另外，由于LED显示屏比普通显示屏有更高的亮度，节能效果也会更好，对于城市能源消耗也会发挥重要
作用。
同时，公交车LED电子显示屏也为公共交通提供了更多便利，如显示乘客刷卡消费和记录乘客搭乘信息等。
由于能够显示多种信息，运动的速度也会有所提高，降低了公共交通遇到的障碍。
总之，公交车LED电子显示屏，为公交乘客带来了巨大的便利，为公共交通提供了更多支持。
它使公共交通更安全、更高效、更可靠，让大家能够更为精准的了解公共交通发车时间。
同时，它也有助于改善城市能源利用效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中北大学信息商务学院毕业设计开题报告
学生姓名：于丹学号：10050542X09 学院、系：信息商务学院、信息与通信工程系专业：自动化
设计题目：公交车LED显示屏硬件设计
指导教师:
2014 年月日
毕业设计开题报告
1．结合毕业设计情况，根据所查阅的文献资料，撰写2000字左右的文献综述：
文献综述
1.引言
当今社会环境污染问题越来越严重，每年的4月22日为世界地球日，每年的6月5日为世界环境日，可见人类对环境污染问题越来越重视。
在城市中机动车的尾气成了污染环境的主要污染源，很多国家提倡人们乘坐公共汽车出行以减少污染，有的国家甚至设定某一天为禁止机动车日来告诫人们环境污染的严重性。
由此看来，未来公共汽车将充当现代城市生活中的一个重要角色，而且无人售票的公共汽车成为了一个趋势。
在当今社会，即使在私家车越来越多的今天，公交车仍然是人们出行的首选，因为公交车具有方便、快捷、车票便宜等优点。
公共汽车成为城市人们出行的必备选择后所面临的问题是乘客们如何能够在正确的车站下车，如何知道这辆车开向哪里，途中还会经过哪些车站。
因此，LED显示屏显得尤为重要了[1]。
2 LED电子显示屏概述
点阵式LED组成的汉字显示屏在公共场所应用非常广泛。
例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。
点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的[2]。
2.1LED的的简介
LED是发光二极管Light Emitting Diode 的英文缩写。
LED显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动，具有耗电省、使用寿命长、成本低、亮度高、视角大、可视距离远、规格品种多等优点。
LED显示屏分类：
按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色
按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏
按使用环境分为：室内显示屏、室外显示屏、半户外显示屏[3]
LED显示屏技术特点：
A、效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果清晰，动画效果生动，多样；视频效果流畅；
B、内容丰富：可显示文字、图表、图像、动画、视频信息；
C、方式灵活：可由用户任意编排显示模式；
D、质量保证：采用进口发光材料、高品质IC芯片、无噪声大功率电源；
E、信息量大：显示的信息不受限制；
F、维修方便：模块化设计，安装，维护方便[4]；
2.2 点阵的概述
LED点阵显示，以发光二极管为像素，它用高亮度发光二极管芯阵列组合后，环氧树脂和塑模封装而成。
具有高亮度、低功耗、引脚少，寿命长，视角大、耐湿、耐冷热、耐腐蚀等特点。
点阵显示器有单色和双色两类，可显示红黄绿橙等。
LED点阵有4X4,8X8,16X16,24X24等[5]。
2.3 LED的作用及市场前景
1.LED显示屏的作用
（1）起到商品宣传，吸引顾客的作用。
（2）起到店面装饰，提高企业档次的作用。
（3）起到照明，标新立异的作用。
（4）起到普及知识的作用（可用于播放企业产品的小信息，相关行业的知识等）。
（5）起到公告板的作用（促销，招聘信息发布等）。
（6）起到烘托气氛的作用。
通过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词，各种重大节日的庆祝词等[6]。
2.LED的市场前景
目前由于LED显示屏造价昂贵，主要应用于比较高档的场所，主要集中在城市的繁华场所，作为多媒体广告的一部分。
单双色LED显示屏主要应用于交通,高速公路,银行、证券交易等金融场所。
随着科技的进步和人们生活水平的提高， LED显示屏将逐渐应用于各个行业[7-9]。
3 单片机概述
单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器[3]。
通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O 接口电路等。
因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片
机控制系统。
单片机经过1、2、3、3代的发展，正朝着多功能、高性能、低电压、低功耗、低价格、大存储容量、强I/O功能及较好的结构兼容性方向发展。
其发展趋势不外乎以下几个方面：
1、多功能
单片机中尽可能地把所需要的存储器和I/O口都集成在一块芯片上，使得单片机可以实现更多的功能。
比如A/D、PWM、PCA（可编程计数器阵列）、WDT（监视定时器---看家狗）、高速I/O口及计数器的捕获/比较逻辑等[4]。
有的单片机针对某一个应用领域，集成了相关的控制设备，以减少应用系统的芯片数量。
例如，有的芯片以51内核为核心，集成了USB控制器、SMART CARD接口、MP3解码器、CAN或者I*I*C总线控制器等，LED、LCD或VFD显示驱动器也开始集成在8位单片机中[5]。
2、高效率和高性能
为了提高执行速度和执行效率，单片机开始使用RISC、流水线和DSP的设计技术，使单片机的性能有了明显的提高，表现为：单片机的时钟频率得到提高；同样频率的单片机运行效率也有了很大的提升；由于集成度的提高，单片机的寻址能力、片内ROM （FLASH）和RAM的容量都突破了以往的数量和限制。
由于系统资源和系统复杂程度的增加，开始使用高级语言（如C语言）来开发单片机的程序。
使用高级语言可以降低开发难度，缩短开发周期，增强软件的可读性和可移植性，便于改进和扩充功能[6]。
3、低电压和低功耗单片机的嵌入式应用决定了低电压和低功耗的特性十分重要。
由于CMOS等工艺的大量采用，很多单片机可以在更低的电压下工作（1.2V或0.9V），功耗已经降低到uA级。
这些特性使得单片机系统可以在更小电源的支持下工作更长的时间[10-15]。
参考文献：
[1] 郭强.液晶显示应用技术[M].北京：电子工业出版社.2000.
[2]阎石数字电子技术基础高等教育出版社 1998.12
[3] 王桂馨数字电子技术中国铁道出版社 2002.2
[4] 蔡明生电子设计高等教育出版社 2003.9
[5] 候建军数字电子技术基础高等教育出版社 1998.2
[6] 李哲英电子技术及其应用基础（数字部分）高等教育出版社 2003.8
[7] 赵长德.微型计算机原理与接口技术[M].北京：机械工业出版社，1999
[8] 苏平.单片机的原理与接口技术[M].北京:电子工业出版社，2006
[9] 王忠民.微型计算机原理[M].西安:西安科技大学出版社，2003
[10] 胡戴明.计算机组成原理[M].北京:经济科学出版社，2005
[11] 纪宗南.单片机外围器件使用手册[M].北京:北京航空航天大学出版社，2005
[12] 周雪.模拟电子技术[M].西安: 西安电子科技大学出版社，2005
[13] 左金生.电子与模拟电子技术[M].北京:电子工业出版社，2004
[14] 尹勇.单片机开发环境μVision2的开发指南[M]. 北京:北京航空航天大学出版社，2004
[15] 张斌武.单片机系统Proteus设计与仿真[M]. 北京:电子工业出版社，2005
毕 业 设 计 开 题 报 告
２．本课题要研究或解决的问题和拟采用的研究手段（途径）：
LED 汉字滚动显示屏设计与制作是利用单片机的控制技术，通过程序控制LED 的显示所要显示的内容。
技术线路为通过程序控制AT89C51芯片输出高低电平，通过高低电平分别控制LED 的亮和灭，最终达到所要显示的内容。
1系统结构图
本设计介绍一种实用的汉字滚动显示屏的制作，显示屏通过四块8*8LED 点阵屏组合成16*16LED 显示屏，通过程序控制所要显示的汉字，实际使用时可根据需要显示的汉字改写程序。
汉字显示通过行扫描和列扫描，把行列总线接在单片机的I/O 口，然后把扫描代码送入总线。
如果将LED 点阵的行列端口全部直接接入AT89C51单片机，则需要使用32条I/O 口，这样会造成I/O 资源的耗尽，系统也再无扩充的余地，因此，我在设计中将LED 点阵的16条行线与两片74HC595的并行输出端之间通过4.7k Ω的电阻连接，列选扫描信号由4-16线译码器74HC154来选择控制，这样一来列选控制和行选控制共使用了单片机的8个I/O 口，节约了很多I/O 资源，为系统扩展提供了条件。
单
片
机
列驱动器
LED 显示点阵
电 源
2 系统流程图
开始
系统
初始化
设定
显示模块
读取预显
示内容
送扫描
脉冲
送显示点
阵数据
显示完毕？
结束Yes
no
