ATX电源电路工作原理及故障分析详解解读
12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。
ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。
2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。
具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。
3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。
ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。
各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。
对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。
2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。
电源中还输出一个特殊的“POWER GOOD”信号。
电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。
经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。
菜鸟教你维修长城ATX
菜鸟教你维修长城ATX同事的长城电源，型号是：ATX-3000，故障原因是短接绿黑两根线不启动，拆开后发现保险管烧了，以为后面的整流管跟功率管肯定也不能幸免了，结果测试是好的。
然后目测看到有一个7脚IC炸飞了，连型号都看不清楚了，百度搜这个型号的电源，得知这个IC的型号为：P1014AP06，功能好像是辅助电源管理芯片。
去附近的电子店问了一下这个IC，居然要5块钱一个，果断不要，到淘宝花了4块多包邮买了5个回来。
买回来后我并没有急着换上去，首先检查一下IC旁边的元件是否有损坏，一般来说，IC是不会无故炸了的，肯定是附近的电路出现短路才会炸IC。
测量后也没有发现有坏的元件，但是有一个电容被炸得连型号都看不到了，为了安全起见，我直接更换了这块电容。
然后在保险处接了一个100W的灯泡后通电试机，刚接上电的时候，灯泡闪一下就黑了，没有常亮，说明没有短路了。
没启动电源之前，测量绿色5V 待机启动线，结果只有3.5V，偏低了点，短接后能正常启动，测量各组电压也都正常，现在接到电脑上测量，一切正常使用。
淘宝4块多包邮买的，坑爹的实体店要收我5块钱一个，靠！炸飞了的IC，要拆了两颗大电容，功率管跟散热片才好拆IC。
IC旁边的这颗电容，为了安全起见，一起换了。
这个电源使用的是339+7500方案的。
拆大电容的时候，不小心把旁边的电阻弄断了一个脚，找不到同型号的，只能这样接上去了。
测试没问题后，装上保险管，没有找到小一点的，从其它坏电源上拆了一个过来，只能这样装了。
测量绿线只有3.5V。
紫色线有5V。
测试没问题后，装好电源。
吐槽一下，电源进线跟风扇线，没有接头真的很不方便。
烧坏的元件。
转载于数码之家，如有侵权请联系删除！。
ATX电脑电源维修实例与经验分享
ATX电脑电源维修实例与经验分享ATX电源板一块如何维修ATX电源的先要清理一下第一步看先看看板子上有哪些值得怀疑的地方红圈处这是我怀疑的地方下图是200V330U电容旁边的两个100K电阻大家都看得清楚吧一个（没有阻值了）一个算正常了我的万能表是老东西了不是很准自己用自己懂就行了怀孕电容不用说了还剩30.2U拆下 3.3V肖特基整流这个没问题短路红圈处（220V扼流圈插头）还有别忘了灯泡大法以前的帖子介绍过：上电 100W灯泡闪一下正常测量紫色线看看是否有5V电压显示5.1V 说明辅助电源正常这样就可以启动电源了方法大家都知道吧绿色线和任意一根黑色线短接方法如下然后测量看看12V端是否有电压有了12.57V到了这里并不能代表全部正常这回是听了我听到有细细的自激声唧唧唧唧.....这样要是接上负载试机的话电源肯定保护所以我就再找问题开关电源有示波器的话就很好修先测TL494 5脚正常再测494出来的两个三极管一边干扰很大一边算正常我找到一个704胶覆盖下的一个电阻（经过修这么多电源704胶覆盖下或者沾到的电阻用久了很容易出现问题）就先测一下这个电阻图片有点模糊我就不重拍了挑起电阻的其中一个脚测量竟然是无穷大没有阻值完全拆出来再测量一次电阻是3.3K的现在没阻值了没找到3.3K的用4.7K的换上试机两边都正常了····我用个灯泡来做负载 24V 120W （大货车灯泡）接到12V 正常因为我是用4.7K代换了3.3K 所以大家修的时候要两边一起换这个电阻只是一个下拉的偏置电阻电阻值两边对称就可以了偏差一些没关系不要偏差太大就行了电源启动的时候风扇转一下就停就是起保护了我见过的故障一般有几种1）电容怀孕2）整流肖特基短路3）辅助电源功率下降4）就是这里说的推动部分的问题推动部分有二极管软失效电容失效电阻失效三极管失效5）还没碰到的故障。
碰到了再说电源通电启动都没反应1）保险丝烧（这个高压部分肯定有问题了）功率管烧功率管附近的小零件也要测过或者是辅助电源这边烧功率管还有旁路的零件都要检查2）保险丝没烧这个一般是辅助电源有问题先检查有没有+5V 和正+19V（+19这是给494和推动管用的电源）我说的这个+19V不是准确的根据不同的电源有高有低一般+15------+19为正常要是辅助电源没问题就可以检查494和推动部分了···保险丝不烧的情况一般主高压部分是没问题要是有问题也就是辅助电源的高压部分要是都没检查出494问题也没示波器可以短路494第4脚要是短路4脚就有电压了接上负载也能正常工作那就是339这边的问题了 339电路问题很少见我就不说了要是短路有电压带负载就保护那问题还是在494这边。

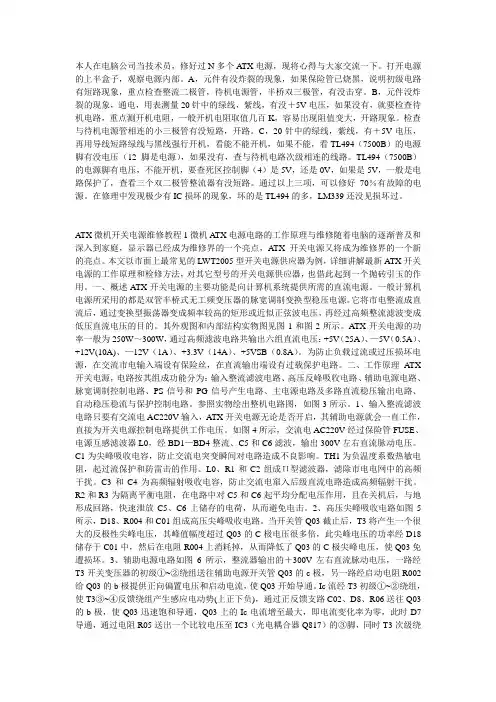

ATX电源的通病及维修方法
ATX电源维修详解
检修ATX开关电源，应从PS-ON和PW-OK、+5V SB信号人手。
脱机带电检测ATX电源待机状态时，+5V SB、PS-ON信号高电平，PW-OK低电平，其他电压无输出。
A TX电源由待机状态转为启动受控状态的方法是：用一根导线把A TX插头14脚PS-ON信号，与任一地端3、5、7、13、15、16、17中的一脚短接，此时PS-ON 信号为零电平，PW-OK、+5V SB信号为高电平，开关电源风扇旋转，A TX插头+3.3V、+5V、+12V有输出。
一、常见故障分析与处理1．电源无输出当电源在有负载情况下，测量不出各输出端的直流电压时即认为电源无输出。
这时应先打开电源检查保险丝，通过保险丝熔断情况来分析故障范围。
1）保险丝熔断并发黑说明有严重短路现象，应重点检查整流滤波和功率逆变电路。
(1)交流滤波电容C3、C4因交流浪涌电压击穿而短路，有些ATX电源交流滤波电路比较复杂，应检查是否有短路的元件。
(2)交流主回路桥式整流电路中某个二极管击穿。
损坏原因：由于直流滤波电容C5、C6一般为330μF或470μF 的大容量电解电容，瞬间充电电流可达20A以上。
所以瞬间大容量的浪涌电流易造成整流桥中某个性能略差的整流管烧坏。
另外交流浪涌电压也会击穿整流二极管而短路。
(3)整流滤波电路中的直流滤波电容C5、C6击穿，甚至发生爆裂现象。
损坏原因：由于大容量的电解电容耐压一般为200V左右，而实际工作电压达到150V左右，接近额定值。
因此，当输入电压产生波动或某些电解电容质量较差时，就容易发生击穿电容现象。
另外当电解电容发生漏电时，就会严重发热而爆裂。
(4)直流变换电路中的功率开关晶体管VT1、VT2和换向二极管VD1、VD2击穿损坏。
损坏原因：由于整流滤波后的输出电压一般高达300V左右，逆变功率开关管的负载又是感性负载，漏感所形成的电压峰值可能接近于600V，而VT1、VT2的耐压Vceo只有450V左右。
电脑AT开关电源工作原理与维修技巧
电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。
自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。
可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。
T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。
一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。
别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。
2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。
其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。
(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。
atx电源维修
ATX电源维修简介ATX（Advanced Technology Extended）电源是一种常见的计算机电源规格，广泛应用于个人电脑和服务器。
然而，由于长时间使用、过载、温度过高等原因，ATX电源可能会出现故障。
本文将介绍常见的ATX电源故障原因、维修方法和预防措施。
常见故障原因1. 电源无法启动当按下计算机电源开关时，电源无法启动的问题可能是由以下原因引起：•电源开关故障：检查电源开关是否正常工作，如果不工作，可以更换开关。
•电源线路故障：检查电源线路是否插入插座并连接到电源。
如果线路没有问题，则可能是电源线路的电压过低或电压过高导致的，需要使用电压测试仪进行检查。
•主板故障：如果以上两种情况都没有问题，可能是主板短路或损坏导致的问题。
此时建议将主板送修或更换。
2. 电源过热ATX电源在长时间使用或过载情况下，可能会出现过热的问题。
过热可能会导致电源关闭或损坏。
•清理电源风扇：过热的一个常见原因是电源风扇堆积灰尘或无法正常工作。
定期清理电源风扇，确保其正常运转。
•保持通风良好：确保计算机电源周围的通风良好，避免堵塞，以便散热。
3. 电源输出不稳定电源输出不稳定可能导致计算机无法正常运行，甚至造成数据丢失或硬件损坏。
•更换电源：如果电源输出不稳定，可能是电源老化或内部元件故障造成的。
建议更换电源。
•检查电源连接：检查电源连接是否稳固。
不稳定的连接有可能导致不稳定的电源输出。
维修方法1. 电源开关维修如果电源开关无法正常工作，可以进行以下维修方法：1.关闭电源，并拔下电源线。
2.打开电脑机箱，找到电源开关线连接处。
3.使用万用表测试电源开关按钮是否没有响应。
如果没有响应，说明电源开关已损坏。
4.需要更换损坏的电源开关。
在更换前，确保购买适配的电源开关。
2. 清理电源风扇清理电源风扇可以防止过热问题。
1.关闭电源，并断开电源线。
2.打开电脑机箱，找到电源风扇位置。
3.使用吹气罐或专用电脑清洁工具清理电源风扇上的灰尘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATX电脑电源常见故障及维修方法电源是计算机的重要组成部件，它是计算机正常工作的基础。
当今微机绝大多数配置ATX 电源，它是AT电源发展而来，主变换电路和AT电源相似，并增加了一些辅助电路，除给主机提供稳定可靠的工作电源外，还可配合A TX主板实现软件开关主机的功能。
A TX电源除经常发生和AT电源共有的故障外，还有一些特有的故障。
下面简要介绍ATX电源的常见故障，仅供参考。
1．A TX电源的工作原理方框图ATX电源方框图如图1所示。
从图1可以看出，A TX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。
整个电路的核心是脉宽调制（PWM）控制芯片，多数A TX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。
2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。
由于A TX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。
那么，怎样判定是A TX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。
当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。
当A TX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。
当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。
3．ATX电源常见故障维修（l）无300V直流电压。
这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。
找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。
大功率管多采用MJE13007（400V／8A／75W），是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，最好选用原型号的管子，还要注意两个管子的参数应一致。
（2）通电后辅助电源正常，启动电源各路主电压无输出。
这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。
首先静态检查半桥功率管及其附属电路和驱动电路，若无故障，检查TL494④脚在PS-ON信号为低电平时是否变为低电平，若无变化，是PS-ON处理电路故障，有变化，再检查8 、11脚有无脉冲输出，若无则TL494损坏。
（3）有300v直流电压，辅助电源不工作。
这是最常见的故障．表现为+300V正常，无+5VSB电压，Tl494的12脚无电压，可以判定辅助电源有故障，辅助电源常见电路简图如图3所示。
这是典型的单管自激式开关电源电路，变压器T3次级有两路输出，一路经整流滤波再由7805稳压，输出5VSB电压；另一路整流滤波后，直接加在TL494的12脚，作为TL494的工作电源，由于TL494的可工作电压范围较宽(7～40V），这一路没有稳压措施。
TL494的14脚输出基准+5V（VREF），提供给保护电路、P.G产生电路和PS-ON处理电路，作为这些电路的工作电压。
由于电路简单，没有完善的稳压调控及保护电路，使辅助电源电路成为ATX 电源中故障率较高的部分，常损坏的元件是功率管和功率电阻（4.7?），特别是功率管的启动电阻（300k?）。
另外，辅助电源出现故障，输出电过高时，也可能造成其供电的电路无件损坏，如TL494等这是出ATX电源的特点决定的。
当计算机软关闭后，市电并没有断掉，辅助电源一直在工作，特别在夜间，市电有可能很高，并且辅助电源也较为简易，所以极易损坏辅助电源电路。
一般在没有特殊情况时，软关机后若较长时间不用，应切断市电。
（4）各路电压正常，无P.G信号。
ATX电源的P.G（也称PW-OK）信号的形成电路常如图4所示。
在电源加电后，辅助电源首先建立VREF（LM393的工格电源也为VREF），TL494的③脚提供较低电压，三极管A733导通，LM393的①脚输出低电平。
当ATX电源开启主变换电路工作，TL494的③脚维持较高电平，使二极管A733处于截止状态，VREF通过电容（4.7uF）充电，延迟一段时间后，输出+5V的P.G信号，主机开始工作。
当电源输出电压降低时，检测电路送到TL494的检测电压也随之降低，如果电压降低超过额定范围，TL494的③脚电平将降为低电平，三极管A733导通，使l。
M393的①脚输出低电平，主机停止工作。
出现上述故障，一般是LM393集成电路坏，P.G信号恒为低电平，也有可能是三极管A733短路，将P.G信号钳位在低电平。
这部分电路由于工作电压较低，阻容元件很少发生故障。
将损坏的元件更交换后，即可排除该故障。
ATX电源的维修如果说CPU是电脑的心脏，那么电源就是电脑的能量源泉了。
它为CPU、内存、光驱等所有电脑设备提供稳定、连续的电流。
如果电源出了问题，就会影响电脑的正常工作，甚至损坏硬件。
电脑故障，很大一部分就是由电源引起的。
所以，千万别小看这个价格不高的配件，细心呵护吧！本人长期担任电脑维护工作，积累了一些小经验，在这里和大家共享。
一、电源故障判断1．硬盘出现坏磁道不好的电源易导致硬盘出现假坏道，这种故障一般可通过软件修复。
碰到此类情况，首先确认电源是否有问题，如果电源确实有问题，则应当更换质量可靠、稳定的新电源。
2．电脑运行伴有“轰轰”的噪声这是出在电源风扇的噪音增大所致，如果电脑长时间没有开启过，电风扇上面灰尘积攒过多，则可能出现这种现象，解决办法是拆开电脑，卸下电源，将风扇从上面拆下，除尘。
然后再重新装好，开机后一般噪声会消除。
3．光驱读盘性能不好这种情况一般发生在新购买的计算机或新买的CD-ROM上，读盘时拌有巨大的“嗡嗡”声，排除光驱的故障之后，很可能是电源有问题。
有必要拆开检查一下。
4．超频不稳定CPU超频工作对于电源的稳定性要求很高，如果电源质量比较差，在超频后的电脑，经常会出现突然死机或重新启动的现象。
一般只要更换一个新的稳定的电源就可以了。
5．显示屏上有水波纹有可能是电源的电磁辐射外泄，受电源磁场的影响，干扰了显示器的正常显示，如果长期不注意，显示器有可能被磁化。
6．主机经常莫名奇妙地重新启动这有可能是电源的功率不够，电源提供的功率不足以带动电脑所有设备正常工作，导致系统软件运行错误、硬盘、光驱不能读写、内存丢失等，使得机器重新启动。
二、电源的故障原因1．保险丝熔断。
一般情况下，保险丝熔断的主要原因有：直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对较大。
具体表现为：回路中二极管被击穿，高压滤波电解电容损坏，逆变功率开关管损坏。
如果确实是保险丝熔断，应该首先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。
如果没有发现上述情况，则用万用表进行测量，如果测量出来两个大功率开关管e、c极间的阻值小于100k?，说明开关管损坏。
其次测量输入端的电阻值，若小于200k?，说明后端有局部短路现象。
2．无直流电压输出或电压输出不稳定。
如果保险丝是完好的，可是在有负载情况下，各级直流电压无输出。
这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。
这时，首先用万用表测量系统板+5V电源的对地电阻，若大于0.8?，则说明电路板无短路现象；然后将电脑中不必要的硬件暂时拆除，如硬盘、光盘驱动器等，只留下主板、电源、蜂鸣器，然后再测量各输出端的直流电压，如果这时输出为零，则可以肯定是电源的控制电路出了故障。
3．电源负载能力差。
如果是电源负载能力差，开机后，电源只能向主板、软驱正常供电，当接上硬盘、光驱后，因为负载能力不足，可能导致屏幕变白而不能正常工作。
打开电源检查，可能有这些原因：稳压二极管发热漏电，整流二极管损坏、高压滤波电容损坏、晶体管工作点未选择好等。
如果晶体管工作点为选择好状态，则可以调换振荡回路中各晶体管，使其提高，或调大晶体管的工作点。
4．无直流输出。
如果电源内的保险管烧断，则故障部位可能在变压器。
这时，可更换保险管进行加电实验。
若接通交流电源后，保险管又烧黑，则证明交流输入电路有短路情况，可在整流桥交流输入端的两头加保险管，并直接接到交流电源上，然后接通电源，如果稳压电源风机旋转正常，而且测试各直流输出电压正常，则说明故障部位在交流滤波电路中。
ATX电源技术详解目前，ATX电源广泛应用于电脑中，与AT电源相比，它更符合"绿色电脑"的节能标准,它对应的主板是ATX主板。
1.ATX电源的特点与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－ON”三个输出。
其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。
A TX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。
“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。
2.ATX电源的核心电路A TX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路，PWM(脉宽调制)控制器同样采用TL494控制芯片，但取消了市电开关。
由于取消了市电开关，所以只要接上电源线，在变换电路上就会有＋300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。
A TX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为＋5V 时，TL494的第9、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。
而当第4脚为0V时，TL494就有触发脉冲提供给开关管，电源进入正常工作状态。
辅助电源的一路输出送TL494，另一路输出经分压电路得到“＋5VSB”和“PS－ON”两个信号电压，它们都为＋5V。
其中，“＋5VSB”输出连接到A TX主板的“电源*部件”，作为它的工作电压，要求“＋5VSB”输出能提供10mA的工作电流。
“电源*部件”的输出与“PS －ON”相连，在其触发按钮开关(非锁定开关)未按下时，“PS－ON”为＋5V，它连接到电压比较器U1的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输入为＋5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态。
