活动板房防台风措施计算
(防十二级台风)
按活动板房最大迎风面为34.5m*5.9m=203.55m2计算。风速按十二级飓风32.7m/s-36.9 m/s计算。
根据伯努利方程得出的风压关系风的动压为:
wp=0.5 ro v2(1)
其中wp为风压[kN/m 2] ro为空气密度[kg/m 3] v为风速[m/s]。由于空气密度(ro)和重度(r)的关系为r=ro g,因此有ro=r/g。
在(1)中使用这一关系得到
wp=0.5 - r - v2/g (2)
此式为标准风压公式。在标准状态下(气压为1013 hPa 毫巴,温度为15° C),空气重度r=0.01225 [kN/m 3]。纬度为45°处的重力加速度g=9.8[m/s 2],我们得
wp=v2/1600 (3)
现在我们将风速代入(3),十二级大风相当于32.7m/s-36.9 m/s,
取最大值36.9 m/s 得到风压wp^ 0.85[kN/m 2],相当于每平方面
积承受约0.85KN。房屋整体承受为172.2KN。
活动板房立柱为8#C型钢,框架结构为8#C型,为11排,
每个立柱所收的力为172/1仁15.6KN。
按材料力学计算20#工字钢所承受的最大弯矩:Mmax二Wf
8#C型钢截面模量:0=1/6日旧甘-侣小沖3]
3 3 3
W=1/6X 20[10.2 X 20-(10.2-0.9) X 20-2 X 1.14 ] =248.786cm
型钢抗拉强度标准值f=210N/mm
2根8#C型钢组合梁最大抵抗弯矩:
Mmax=Wf
=2X 248.786 X 210N
= 104.49KN

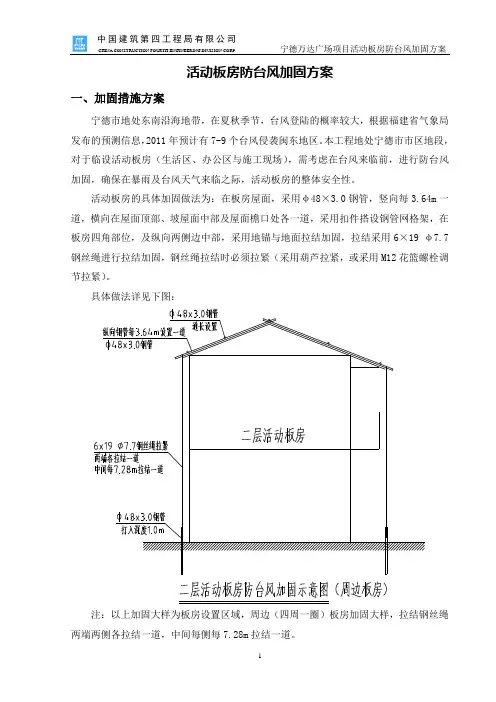

缆风绳拉力计算:
T=(kp+Q)c/(asin a)
T=(2 X 5+80) X 1/(14.3 X sin40 )
=9.79KN
k—动载系数,取2
p—动载重量,取5KN( 0.5吨)
Q—支架自重,取80KN(8吨)
C—倾斜距,取1m (倾斜度5°)
a—支架到锚锭的距离,取14.3m(支架高12m)
a—缆风绳与地面的夹角,取40°
缆风绳选择:
F=(TK 1)/ 5
=(9.79 X 3.5) /0.85
=40.3KN
T—缆风绳拉力,9.79KN
K1—安全系数,取3.5
5—不均匀系数,取0.85
F—钢丝绳拉力
查表选用钢丝绳极限强调为1400N/mm6 X 19直径11mn钢丝绳
[F]=61.3KN>40.3KN 满足条件
锚锭计算:
K 2T1W G+g+f
安全系数,取2
T i—锚锭受拉力T后的垂直分力T i= T X sin40 ° =6.29KN T—缆风绳拉力,9.79KN
a—缆风绳与地面的夹角,取40°
G—锚锭重力
g—土重力
f —土摩擦力
土的重力:g=Hbl 丫
=1X 0.6 X 0.6 X 17
=6.12KN
H —锚锭埋深,取1m
b —锚锭宽度,取0.6m
l —锚锭长度,取0.6m
丫一土的重度,取17KN/m3
土的摩擦力:f=卩T2
=0.5 X 7.5
=3.75KN
卩一摩擦系数,取0.5m
T2—锚锭受拉力T后的水平分力,T2= T X cos40° =7.5KN
锚锭重力:G> K2T1-g-f
=2X 6.29-6.12-3.75
=2.71KN
选用混凝土块做锚锭,混凝土重度入取22 KN/m3
混凝土块方量A二G/入
=2.71/22
=0.12 m3
锚锭厚度h=A/bl
=0.12/(0.6 X0.6)
=0.3m
综合以上数据显示,活动板房可以防十二级台风。
深圳市喜登门轻钢制品有限公司
2013-08-19
