SL十字滑块联轴器(金属滑块联轴器)——刚性联轴器
SL十字滑块联轴器 (Q/JL03-2001)
SL十字滑块联轴器十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或耐磨合金制成，适用于转速较低，传递转矩较大的传动。
十字滑块联轴器零件的材料可用45钢，工作表面需要进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。
为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或耐磨合金制成，适用于转速较低，传递转矩较大的传动。
十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。
但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。
因此选用时应注意其工作转速不得大于规定值。
这
种联轴器一般用于转速n<250 r/min，轴的刚度较大，且无剧烈冲击处。
规格公称转矩
T n(N·M)
许用转速
[n]r/min
轴孔直径
d
D D L H S
转动惯量
(kg·m 2 )
重量
(kg)
SL70 120 250 15～18 70 32 42 14
0.5 0.002 1.5
SL90 250 250 20～30 90 45 52 14 0.008 2.6 SL100 500 250 36～40 100 60 70 19 0.026 5.5 SL130 800 250 45～50 130 80 90 19 0.07 10 SL150 1250 250 55～60 150 95 112 19 0.14 15.5 SL170 2000 250 65～70 170 105 125 24 0.25 22.4 SL190 3200 250 75～80 190 110 140 29 0.5 31.5
SL210 5000 250 85～90 210 130 160 33
1.0 0.9 45
SL240 8000 250 95～100 240 140 180 33 1.6 59.5 SL260 9000 250 100～110 260 160 190 33 2 76 SL280 10000 100 110～120 280 170 200 33 3 94.3 SL300 13000 100 120～130 300 180 210 43 4.3 111 SL320 16000 100 130～140 320 190 220 43 5.7 129 SL340 20000 100 150 340 210 250 48 8.4 162 SL360 32500 100 160 360 240 280 48 19.2 258 SL400 38700 80 170 400 260 300 48 26.1 305 SL460 63000 70 200 460 300 350 58 62.9 560。
联轴器的分类选型及参数尺寸-联轴器标准尺寸表
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类.刚性联轴器（无补偿能力）-挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种:这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔（对应铰制孔螺栓）螺拴来对中，依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器⑴这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器⑵这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边，这种结构主要保证联轴器运行时的安全性。
凸缘联轴器⑶十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
十字滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
滑块联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角a可达35° -45° ）。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
万向联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
联轴器的类型及特点
（二）有弹性元件联轴器6、星形弹性联轴器结构：两个半联轴器上均制有凸牙，用橡胶等材料制成星形弹性元件，放置在两半联轴器的凸牙之间。工作时，星形弹性元件受压冰传递扭矩。应用范围：允许两轴的相对径向位移约为：0.2 mm，偏角位移约为：1˚- 30’
四、挠性联轴器
（二）有弹性元件联轴器7、其它金属弹性元件的挠性联轴器
（一）无弹性元件联轴器4、滚子联轴器结构：利用一条公用的双排链条同时与两个齿数相同的并列链轮啮合来实现两半链轴器的联接。特点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉。优点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉，有一定的补偿性能和缓冲性能。缺点：因链条的套筒与链轮之间存在间隙，不适于逆向传动和启动频繁或立式轴传动。同时受离心力的影响不适于高速传动。
α
y
四、挠性联轴器
（一）无弹性元件联轴器3、滑块联轴器结构：与十字滑块联轴器结构相似，只是沟槽很宽，中间为不带凸牙的方形滑块，其材料为夹布胶木。工作特点：由于中间滑块质量小，且有弹性，故允许较高的极限转速。优点：结构简单、尺寸紧凑。应用：适用于小功率，高转速而无剧烈冲击的场合。
四、挠性联轴器
1、套筒联轴器
三、刚性联轴器
结构：用一个套筒通过键将两轴联接在一起。用紧定螺钉来实现轴向固定。
套筒联轴器
型式：
半圆键
普通平键
特点：结构简单、使用方便、传递扭矩较大，但不能缓冲减振 。
应用：用于载荷较平稳的两轴联接 。
2、凸缘刚性联轴器
结构：半联轴器通过键与轴相联，用螺栓将两个半联轴器的凸缘联接在一起。
型式：
有对中榫的凸缘联轴器
普通凸缘联轴器
---靠铰制孔螺栓对中。
联轴器的种类(附图)
联轴器的种类:•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
2. 有弹性元件的挠性联轴器这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。
弹性元件所能储蓄的能量越多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。

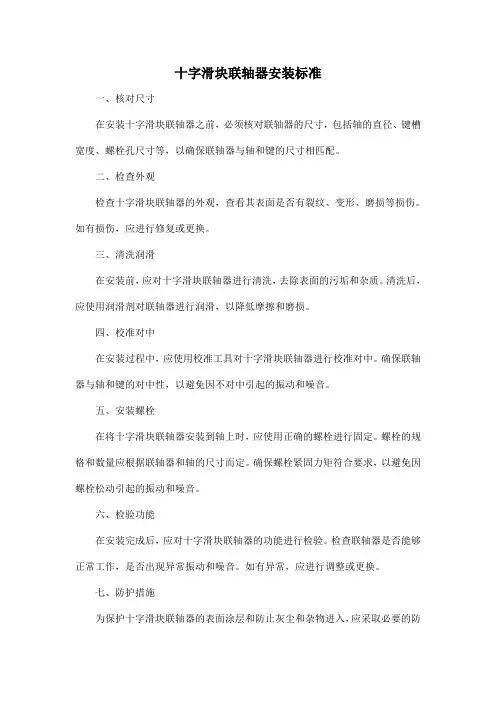

十字滑块联轴器安装标准
十字滑块联轴器安装标准
一、核对尺寸
在安装十字滑块联轴器之前，必须核对联轴器的尺寸，包括轴的直径、键槽宽度、螺栓孔尺寸等，以确保联轴器与轴和键的尺寸相匹配。
二、检查外观
检查十字滑块联轴器的外观，查看其表面是否有裂纹、变形、磨损等损伤。
如有损伤，应进行修复或更换。
三、清洗润滑
在安装前，应对十字滑块联轴器进行清洗，去除表面的污垢和杂质。
清洗后，应使用润滑剂对联轴器进行润滑，以降低摩擦和磨损。
四、校准对中
在安装过程中，应使用校准工具对十字滑块联轴器进行校准对中。
确保联轴器与轴和键的对中性，以避免因不对中引起的振动和噪音。
五、安装螺栓
在将十字滑块联轴器安装到轴上时，应使用正确的螺栓进行固定。
螺栓的规格和数量应根据联轴器和轴的尺寸而定。
确保螺栓紧固力矩符合要求，以避免因螺栓松动引起的振动和噪音。
六、检验功能
在安装完成后，应对十字滑块联轴器的功能进行检验。
检查联轴器是否能够正常工作，是否出现异常振动和噪音。
如有异常，应进行调整或更换。
七、防护措施
为保护十字滑块联轴器的表面涂层和防止灰尘和杂物进入，应采取必要的防
护措施。
例如加装防护罩或盖板等。
八、安全防护
在安装过程中，应注意安全防护。
特别是在使用工具进行拆卸和安装时，应避免伤害事故的发生。
确保工作区域清洁整洁，避免因杂乱无章而导致的意外事故。
十字滑块式联轴器的技术参数
十字滑块式联轴器采用德国技术及进口数控设备生产,凌斯十字滑块式联轴器品质高，价格合理,1年内包换保修，10年行业经验免费为您提供安装技术支持，以聚氨脂塑料为弹性元件与二半联轴器主体紧密组合，主体以45#钢为多,也有不锈钢体的,根据客户要求定制. 材质匀称，避免了因材质不匀称而造成的转动不均匀。
表面发黑防锈处理.中间聚氨脂塑料元件以独有配方配制,具有耐磨性高抗温性好
韧性强,与一般普通塑胶件质量稳定耐用.塑胶元件形状为星形.
1）装配时，除去毛刺，清洗所有零件
2）组装时，须保证中间两焊接叉头轴承孔中心线在同一平面上，其允许差不得超过1°, 花键部分应滑动自如，关节应转动灵活
3）清洗表面，除法兰端面，端面键涂抹防锈油脂外，其余刷防锈底漆一遍，再喷漆（不得刷漆）。
4）定期润滑，建议每周注油一次，高温条件下每天注油一次。
5）为了增加十字滑块式联轴器的使用寿命，每次拆卸时将十字轴调整180度以使十字轴轴颈交替使用。
例:LS3-32-0809
LS3:系列号，材料为铝合金
32：外径尺寸：32MM，定位螺丝固定
08:D1轴径为：8MM
09：D2轴径为：9MM
LS3系列十字滑块式联轴器特点:
1.联轴器中间用十字滑块联接
2.容许大的径向和角向偏差
3.零回转间隙
4.高扭矩刚性和灵敏度
5.结构简单、抗油腐蚀和电气绝缘
6.定位螺丝固定
邮箱：cnc@ cnc@ 网址：/
全国统一热线：400-0769-856。
联轴器的装配方法【技巧】
联轴器的主要用途是把两根轴沿长度连接为一体，以传递扭矩。
联轴器按用途不同可分为联轴节和离合器两大类。
常用的有：凸缘联轴节、十字滑块联轴节、蛇形弹簧联轴节、和齿轮联轴节。
在加工生产中，联轴器是如何进行装配的呢?1、凸缘联轴节缘联轴器是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。
这种联轴器有两种主要的结构形式：(1)靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;(2)靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。
连接两个半联轴器的螺栓可以采用A级和B 级的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。
2、十字滑块联轴器用45钢其面需要进行热处理，以提高其硬度;要求较低时也可用Q275钢，不进行热处理。
为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或转速较低，传递转矩较大的传动。
十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。
但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。
因此选用时应注意其工作转速不得大于规定值。
这种联轴器一般用于转速n<250r/min，轴的刚度较大，且无剧烈冲击处。
传递的扭矩也小，一般使用在小机组上。
3、蛇形弹簧联轴节利用蛇形弹簧嵌在两半联轴器凸缘上的齿间内，以实现两半联轴器弹性联接的联轴器。
工作时扭矩由一根轴(半联轴节)经过弹簧传到另一根轴上，因此，这种联轴节具有吸收振动和冲击的作用。
4、齿轮联轴节这种联轴节允许两轴有轴向、径向位移以及轴向偏斜，因此，可以加快安装进度，节省安装费用。
它是由两半带半齿的轴套和两半带内齿的外壳组成的。
SL十字滑块联轴器
SL十字滑块联轴器(Q/JL03-2001)基本参数：规格公称转矩Tn(N·M) 许用转速[n]r/min 轴孔直径d D D1 L H S转动惯量(kg.m 2 ) 重量(kg)SL70 120 250 15～18 70 32 42 14 0.5 0.002 1.5SL90 250 250 20～30 90 45 52 14 0.008 2.6SL100 500 250 36～40 100 60 70 19 0.026 5.5SL130 800 250 45～50 130 80 90 19 0.07 10SL150 1250 250 55～60 150 95 112 19 0.14 15.5SL170 2000 250 65～70 170 105 125 24 0.25 22.4SL190 3200 250 75～80 190 110 140 29 0.5 31.5SL210 5000 250 85～90 210 130 160 33 1.0 0.9 45SL240 8000 250 95～100 240 140 180 33 1.6 59.5SL260 9000 250 100～110 260 160 190 33 2 76SL280 10000 100 110～120 280 170 200 33 3 94.3SL300 13000 100 120～130 300 180 210 43 4.3 111SL320 16000 100 130～140 320 190 220 43 5.7 129SL340 20000 100 150 340 210 250 48 8.4 162SL360 32500 100 160 360 240 280 48 19.2 258SL400 38700 80 170 400 260 300 48 26.1 305SL460 63000 70 200 460 300 350 58 62.9 560参考资料：河北京诚联轴器厂网站滑块联轴器产品介绍1小区电动门的主要构件的设计和选用1.1小区电动门的一般结构小区电动门的一般结构如图1-1所示。
SL十字滑块联轴器(金属滑块联轴器)——刚性联轴器
SL十字滑块联轴器 (Q/JL03-2001)SL十字滑块联轴器十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或耐磨合金制成，适用于转速较低，传递转矩较大的传动。
十字滑块联轴器零件的材料可用45钢，工作表面需要进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理.为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑.十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形,用钢或耐磨合金制成，适用于转速较低,传递转矩较大的传动。
十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
因为半联轴器与中间盘组成移动副,不能发生相对转动，故主动轴与从动轴的角速度应相等。
但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力,从而增大动载荷及磨损。
因此选用时应注意其工作转速不得大于规定值。
这种联轴器一般用于转速n<250 r/min,轴的刚度较大,且无剧烈冲击处。
规格公称转矩T n（N·M）许用转速［n]r/min轴孔直径dD D L H S转动惯量（kg·m 2 )重量(kg）SL70 120 250 15～18 70 32 42 140。
5 0。
002 1.5SL90 250 250 20～30 90 45 52 14 0.008 2.6 SL100 500 250 36～40 100 60 70 19 0.026 5。
5 SL130 800 250 45~50 130 80 90 19 0.07 10 SL150 1250 250 55～60 150 95 112 19 0.14 15.5 SL170 2000 250 65~70 170 105 125 24 0。
25 22。
4 SL190 3200 250 75～80 190 110 140 29 0.5 31。
联轴器的种类和特性
挠性联轴器l．无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种:1)十字滑块联轴器十字滑块联轴器由两个在端面上开有凹槽的半联轴器1、3，和一个两面带有凸牙的中间盘2所组成。
凹凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
十字滑块联轴器动画这种联轴器零件的材料可用45号钢，工作表面须进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。
为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
因为半联轴器与中间盘组成移动副，不能发生相对转动。
故主动轴与从动轴的角速度应相等。
在两轴间有相对位移的情况下工作时，中间盘会产生很大的离心力，从而增大动载荷及磨损。
因此选用时应注意其工作转速不得大于规定值。
这种联轴器一般用于转速n<250r/min，轴的刚度较大，且无剧烈冲击处。
效率η＝1-(3～5)fy/d，这里f为摩擦系数，一般取为0.12～0.25；y为两轴间径向位移量，mm；d为轴径，mm。
2)滑块联轴器如右图<滑块联轴器>所示，这种联轴器与十字滑块联轴器相似，只是两半联轴器上的沟槽很宽，并把原来的中间盘改为两面不带凸牙的方形滑块，且通常用夹布胶木制成。
由于中间滑块的质量减小，又具有弹性，故允许较高的极限转速。
中间滑块也可用尼龙6制成，并在配制时加入少量的石墨或二硫化钼，以便在使用时可以自行润滑。
这种联轴器结构简单，尺寸紧凑，适用于小功率、高转速而无剧烈冲击处。
滑块联轴器3)十字轴式万向联轴器图片如右图<十字轴式万向联轴器a>所示，它由两个叉形接头1、3，一个中间联接件2和轴销4(包括销套及铆钉)、5所组成；轴销4与5互相垂直配置并分别把两个叉形接头与中间件2联接起来。
这样，就构成了一个可动的联接。
这种联轴器可以允许两轴间有较大的夹角(夹角α最大可达35°～45°)，而且在机器运转时，夹角发生改变仍可正常传动；但当过大时，传动效率会显著降低。
原第一机械工业部HL弹性柱销联轴器、SL十字滑块联轴器图纸全集(一)
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
联系电话：0317-8309527 8309526 8309525 8223937 业务传真：0317-8263317(自动接收)8288876(人工接收) 网址：
