EMC、光纤交换机及服务器配置过程总结v11

合集下载

【最新】交换机系统配置实验心得5篇

【最新】交换机系统配置实验心得5篇
一、实验要求
针对一组HP交换机和一台路由器，要求实验者完成多模式服务，让多个分组得以实
现网络互通。

这实验侧重考察实验者在了解拓扑结构、判断交换机参数设置等方面的能力，以及实验者对于交换机的控制和配置方式。

二、实验心得
一开始研究的是HP的安全策略，不断调整不同的策略参数来实现最优网络分布效果。

在这一过程中，让我深刻理解了交换机的操作技巧。

这次实验具有很高的难度，配置网络
的过程容易出现误差，准备得越充分，实验就越成功，按照一定的工作流程完成就可以非
常顺利地完成实验。

三、理论认识渐深
本次实验给我带来了许多理论认识的收获。

交换机的功能以及它的安全策略等都有一
定的相关性，了解了它们之间的联系，我可以比较快速的知道如何设置合理的参数，从而
在不同环境中实现最佳效果。

四、认识更深
实验中编程方面，我更深刻地认识到了交换机管理相关的知识，比如协议栈，了解它
能够灵活的处理网络请求，对把握交换机操作有了很大帮助。

此外，也学习了怎样运用VLAN 和wireless来进行网络分组，从而实现网络的部署和管理，这也给了我在交换机配
置上极大的引导作用。

五、总结
本次实验从理论到实践，结合着不断实现技能的演进，让我对交换机的安装实施有了
深入的了解，除此之外，更加清楚如何运用路由器和交换机实现网络交互功能，提高实现
大规模网络的能力和效率。

以上就是本次实验的心得体会。

(售后服务)EMC光纤交换机及服务器配置过程总结

（售后服务）EMC光纤交换机及服务器配置过程总结EMC、光纤交换机及服务器配置过程总结目录1概述32光纤交换机配置42.1现有光纤交换机信息42.1.1sw0142.1.2Sw0252.1.3设备连接汇总表52.2光纤交换机配置62.2.1术语62.2.2光纤交换机配置过程63服务器agent安装103.1Aix V5.3103.1.1安装Agent103.1.2安装powerpath ODM补丁113.1.3安装powerpath133.2Linux AS4143.2.1参数配置143.2.2安装配置PowerPath143.2.3安装agent153.3Windows 2003153.3.1安装PowerPath153.3.2安装Agent224EMC配置274.1EMC识别服务器274.2RAID Group的创建284.3LUN的创建294.4Storage Group的创建304.5LUN到服务器的分配315服务器识盘确认335.1AIX V5.3335.2Linux AS4335.3Windows 200333版本记录1概述本文主要从实用的角度整个描述EMC的划分、光纤交换机的配置以及服务器的设置，最终实现SAN环境中服务器成功分配EMC空间。

首先我们于光纤交换机上定义壹些通道即zone，允许服务器和EMC通讯；其次EMC能够识别到服务器且将EMC空间划分给服务器；最后服务器成功识别到EMC划分的空间。

本文按照配置顺序对于配置过程中的步骤壹壹描述：本文配置过程背景：p550DB、mttest、gfstest1、gfstest2四台服务器需要通过光纤交换机连接EMC，p550DB、mttest能且只能访问EMC分配的独立空间；gfstest1、gfstest2也能能且只能够访问EMC划分的独立空间。

2光纤交换机配置2.1 现有光纤交换机信息现有SAN网络中使用光纤交换机俩台，具体信息如下：2.1.1sw011、交换机型号博科4900，有32个光纤接口，可扩展至64口，规划如下：2、端口物理连接如下：2.1.2Sw02交换机型号EMCConectrixDS16B3，端口物理连接如下：2.1.3设备连接汇总表2.2 光纤交换机配置2.2.1术语配置Zone需要涉及到三个对象的配置Alias，Zone，Configuration：Alias能够把设备的WWN或Domain，Port声明为Alias，用于更好更直观的标示设备；同时当Zone中的某个成员更换时，如果定义了Alias，只要修改Alias的定义就能够调整Zone 中的成员，而不用修改Zone的配置。

EMC光交换机配置

EMC光交换机配置switch# show intfc1/1 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:01:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 196 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 196 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/2 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:02:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 152 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 152 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/3 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:03:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 212 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 212 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/4 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:04:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 156 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 156 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/5 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:05:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 164 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 164 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/6 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:06:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 116 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 116 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/7 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:07:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 216 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 216 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/8 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:08:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 196 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 196 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/9 is down (Administratively down)Hardware is Fibre Channel, SFP is shortwave laser w/o OFC (SN)Port WWN is 20:09:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 108 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 108 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/10 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0a:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 216 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 216 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/11 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0b:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 116 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 116 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/12 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0c:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 204 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 204 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/13 is down (port activation license not available)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0d:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 168 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 168 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/14 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0e:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 220 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 220 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/15 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:0f:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 148 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 148 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/16 is down (Administratively down)Hardware is Fibre Channel, SFP is short wave laser w/o OFC (SN)Port WWN is 20:10:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 216 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 216 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/17 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:11:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmplink state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 220 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 220 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/18 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:12:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 116 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 116 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/19 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:13:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 120 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 120 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/20 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:14:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 144 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 144 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/21 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:15:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec1 frames input, 108 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 108 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/22 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:16:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 200 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 200 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/23 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:17:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 112 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 112 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initsfc1/24 is down (SFP not present)Hardware is Fibre ChannelPort WWN is 20:18:00:0d:ec:67:81:00Admin port mode is auto, trunk mode is onsnmp link state traps are enabledPort vsan is 1Receive data field Size is 2112Beacon is turned off5 minutes input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 5 minutes output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 frames input, 192 bytes0 discards, 0 errors0 CRC, 0 unknown class0 too long, 0 too short1 frames output, 192 bytes0 discards, 0 errors0 input OLS, 0 LRR, 0 NOS, 0 loop inits0 output OLS, 0 LRR, 0 NOS, 0 loop initssup-fc0 is upHardware is Fibre ChannelSpeed is 1 Gbps5874 packets input, 1087868 bytes0 multicast frames, 0 compressed0 input errors, 0 frame, 0 overrun 0 fifo5874 packets output, 1087868 bytes, 0 underruns 0 output errors, 0 collisions, 0 fifo0 carrier errorsmgmt0 is down (Initializing)Hardware is FastEthernetAddress is 000d.ec3d.fdb0Internet address is 192.168.0.22/24MTU 1500 bytes893 packets input, 208787 bytes0 multicast frames, 0 compressed0 input errors, 0 frame, 0 overrun 0 fifo794 packets output, 358531 bytes, 0 underruns0 output errors, 0 collisions, 0 fifo0 carrier errors。

EMC、光纤交换机及服务器配置过程总结v

EMC、光纤互换机及办事器配置历程总结目录1概述 (3)2光纤互换机配置 (4)现有光纤互换机信息 (4)sw01 (4)Sw02 (5)设备连接汇总表 (5)光纤互换机配置 (6)术语 (6)光纤互换机配置历程 (6)3办事器agent安装 (10) (10)安装Agent (10)安装powerpath ODM补丁 (11)安装powerpath (13)Linux AS4 (14)参数配置 (14)安装配置PowerPath (15)安装agent (15)Windows 2003 (15)安装PowerPath (15)安装Agent (22)4EMC配置 (27)EMC识别办事器 (28)RAID Group的创建 (29)LUN的创建 (30)Storage Group的创建 (31)LUN到办事器的分派 (32)5办事器识盘确认 (34) (34)Linux AS4 (34)Windows 2003 (34)版本记载1概述本文主要从实用的角度整个描述EMC的分别、光纤互换机的配置以及办事器的设置，最终实现SAN情况中办事器乐成分派EMC空间。

首先我们在光纤互换机上界说一些通道即zone，允许办事器与EMC通讯；其次EMC 能够识别到办事器并将EMC空间分别给办事器；最后办事器乐成识别到EMC分别的空间。

本文根据配置顺序对付配置历程中的步调一一描述：本文配置历程配景：p550DB、mttest、gfstest1、gfstest2四台办事器需要通过光纤互换机连接EMC，p550DB、mttest能且只能访问EMC分派的独立空间；gfstest1、gfstest2也能能且只能够访问EMC分别的独立空间。

2光纤互换机配置2.1 现有光纤互换机信息现有SAN网络中使用光纤互换机两台，具体信息如下：2.1.1sw012、端口物理连接如下：2.1.2Sw02互换机型号EMC Conectrix DS16B3，端口物理连接如下：2.1.3设备连接汇总表2.2 光纤互换机配置2.2.1术语配置Zone需要涉及到三个工具的配置Alias，Zone，Configuration：Alias可以把设备的WWN或Domain，Port声明为Alias，用于更好更直观的标示设备；同时当Zone中的某个成员调换时，如果界说了Alias，只要修改Alias的界说就可以调解Zone 中的成员，而不消修改Zone的配置。

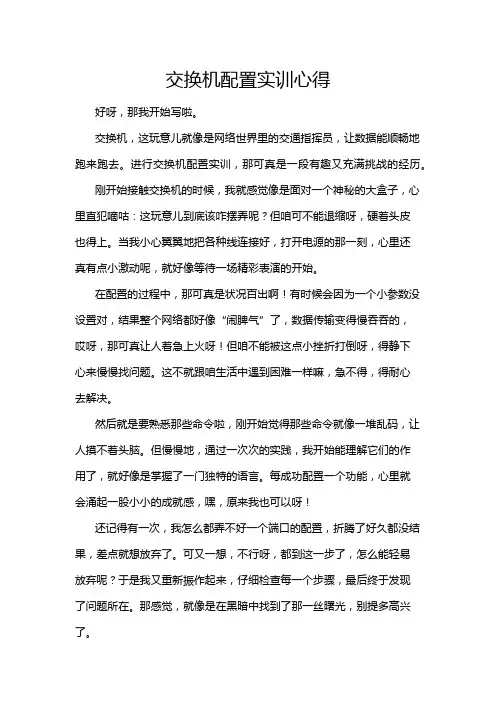

交换机配置实训心得

交换机配置实训心得好呀，那我开始写啦。

交换机，这玩意儿就像是网络世界里的交通指挥员，让数据能顺畅地跑来跑去。

进行交换机配置实训，那可真是一段有趣又充满挑战的经历。

刚开始接触交换机的时候，我就感觉像是面对一个神秘的大盒子，心里直犯嘀咕：这玩意儿到底该咋摆弄呢？但咱可不能退缩呀，硬着头皮也得上。

当我小心翼翼地把各种线连接好，打开电源的那一刻，心里还真有点小激动呢，就好像等待一场精彩表演的开始。

在配置的过程中，那可真是状况百出啊！有时候会因为一个小参数没设置对，结果整个网络都好像“闹脾气”了，数据传输变得慢吞吞的，哎呀，那可真让人着急上火呀！但咱不能被这点小挫折打倒呀，得静下心来慢慢找问题。

这不就跟咱生活中遇到困难一样嘛，急不得，得耐心去解决。

然后就是要熟悉那些命令啦，刚开始觉得那些命令就像一堆乱码，让人摸不着头脑。

但慢慢地，通过一次次的实践，我开始能理解它们的作用了，就好像是掌握了一门独特的语言。

每成功配置一个功能，心里就会涌起一股小小的成就感，嘿，原来我也可以呀！还记得有一次，我怎么都弄不好一个端口的配置，折腾了好久都没结果，差点就想放弃了。

可又一想，不行呀，都到这一步了，怎么能轻易放弃呢？于是我又重新振作起来，仔细检查每一个步骤，最后终于发现了问题所在。

那感觉，就像是在黑暗中找到了那一丝曙光，别提多高兴了。

经过这一次次的实践和摸索，我对交换机的了解越来越深入，也越来越得心应手了。

现在回头想想，刚开始的那些困难又算什么呢？这不就跟爬山一样嘛，刚开始觉得山好高呀，爬起来好费劲，但当你一步一步爬上去，站在山顶俯瞰的时候，就会觉得一切都值得了。

交换机配置实训，让我明白了做任何事情都需要耐心和细心，不能急于求成。

而且遇到问题不要怕，办法总比困难多嘛！只要我们坚持不懈地去努力，就一定能解决问题，取得成功。

这就像我们的人生道路，总会有坎坷和挫折，但只要我们勇敢地面对，就一定能走出属于自己的精彩！所以呀，大家可不要小瞧了这交换机配置实训，它可教会了我们不少东西呢！。

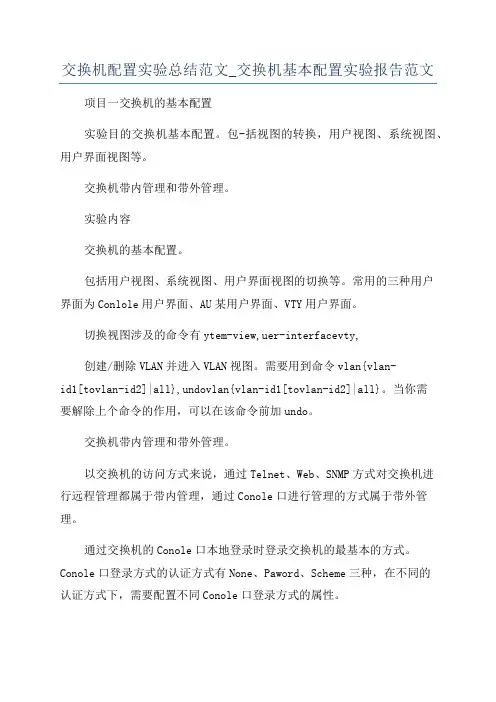

交换机配置实验总结范文_交换机基本配置实验报告范文

交换机配置实验总结范文_交换机基本配置实验报告范文项目一交换机的基本配置实验目的交换机基本配置。

包-括视图的转换，用户视图、系统视图、用户界面视图等。

交换机带内管理和带外管理。

实验内容交换机的基本配置。

包括用户视图、系统视图、用户界面视图的切换等。

常用的三种用户界面为Conlole用户界面、AU某用户界面、VTY用户界面。

切换视图涉及的命令有ytem-view,uer-interfacevty,创建/删除VLAN并进入VLAN视图。

需要用到命令vlan{vlan-id1[tovlan-id2]|all},undovlan{vlan-id1[tovlan-id2]|all}。

当你需要解除上个命令的作用，可以在该命令前加undo。

交换机带内管理和带外管理。

以交换机的访问方式来说，通过Telnet、Web、SNMP方式对交换机进行远程管理都属于带内管理，通过Conole口进行管理的方式属于带外管理。

通过交换机的Conole口本地登录时登录交换机的最基本的方式。

Conole口登录方式的认证方式有None、Paword、Scheme三种，在不同的认证方式下，需要配置不同Conole口登录方式的属性。

通过Telnet进行登录。

这种方式需要设置登录用户的认证方式设置用户登录后可以访问的命令级别等。

配置交换机更改交换机的名字给交换机配置ip地址创建用户并设置登录密码设置用户权限实验原理带内管理是指管理控制信息与数据业务信息通过同一信道传送。

Telnet、Web、SNMP方式对交换机进行远程管理都属于带内管理。

在带外管理模式中，网络的管理控制信息和用户数据业务信息在不同的信道传送。

通过Conole口进行管理的方式属于带外管理。

实验设备计算机一台H3C3100交换机一台实验过程及分析（含截图）通过telnet命令连接交换机进入系统视图<H3C>ytem-view[H3C]创建本地用户：lpy[H3C]local-uerlpy添加登陆密码设置用户登陆权限配置用户支持Telnet登陆管理方式。

交换机的基本配置与管理实验心得

交换机的基本配置与管理实验心得1. 引言交换机是计算机网络中的重要组成部分，它起着连接和转发数据的作用。

对于网络管理员来说，掌握交换机的基本配置与管理是非常重要的。

在我的实验中，我深入研究了交换机的基本配置与管理，并得出了一些实验心得，现在分享给大家。

2. 交换机的基本配置2.1 登录交换机我们需要通过终端或者远程登录工具登录交换机。

在登录界面中输入正确的用户名和密码后，我们就可以进入到交换机的命令行界面。

2.2 配置基本信息登录成功后，我们需要配置一些基本信息，例如交换机的名称、管理IP区域信息、子网掩码等。

这些基本信息对于管理交换机和构建网络拓扑是非常重要的。

2.3 配置VLANVLAN（Virtual Local Area Network）是一种将物理网络划分为逻辑网络的技术。

通过配置VLAN，我们可以实现网络的灵活管理和安全隔离。

在交换机上配置VLAN时，需要指定VLAN的ID、名称以及VLAN接口等。

2.4 配置端口端口配置是交换机管理中的关键部分。

我们可以通过配置端口的速率、双工模式、VLAN、安全特性等来满足不同网络需求。

在端口配置过程中，需要考虑到网络的带宽需求、安全性要求以及设备的兼容性等因素。

3. 交换机的管理3.1 接口监控交换机的接口监控是保证网络正常运行的重要手段。

通过监控交换机的接口，我们可以及时发现和解决网络故障。

在我的实验中，我发现使用网络监控工具可以帮助我实时监控交换机的接口状态，包括带宽利用率、传输错误等。

3.2 VLAN管理对于大型网络而言，VLAN的管理是一项艰巨的任务。

我们需要定期检查并维护VLAN的配置和运行状态，确保网络的稳定性和安全性。

通过VLAN的管理，我们可以实现对用户的灵活管理和网络资源的合理分配。

3.3 安全配置保证网络的安全性是交换机管理中的一项重要任务。

我们可以通过配置访问控制列表（ACL）、端口安全等手段来限制非法访问和网络攻击。

在我的实验中，我发现合理的安全配置可以有效提升网络的安全性，并且降低了网络风险。

EMC光交换配置

配置光交换文档目的：将需要共享使用某一存储空间的服务器和存储端口划入一个zone。

如：本次实施是给两台OA邮件服务器挂上cx600的磁盘，就需要将两台邮件的接口与cx600的接口划入一个zone内。

（接线见接线说明）一、接线用普通网线从光交换控制口连至任一台服务器的网口。

二、登陆光交换配置1、登陆连接光交换控制口的服务器2、用浏览器打开10.77.77.77.77（目前省公司两台光交换地址分别为10.77.77.77/10.77.77.78），待红框内变为绿色后可进行下一步操作3、点击下图中红框中的图标进入zone administration，出现如下图登陆界面。

用户名admin 密码保密4、登陆后出现如下界面5、进入alias页签，点击create创建一个别名。

别名规则存储名称_应用系统例如cx600_oa6、在name的选项框中选择刚创建的alias次OA的端口为24和258、进入zone页签，点击创建按钮9、在如下框中输入zone的名称，本例中的名称为cx600_OA10、在Name栏中选择刚创建的zone11、在alias里选择需要加在一个zone中的几个alias。

例如本次中需要将6步骤中添加的cx600_oa和cx600SPA0添加到一个zone。

12、进入config页签，将zones下11步骤中创建的zone添加到右边的config members中13、选择Actions中的enable config，待红框中出现成功的提示，执行save config only操作，红框中出现成功提示successfully committed changes to fabric后配置完成。

完工了，拜拜。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

EMC、光纤交换机及服务器配置过程总结目录1概述 (33)2光纤交换机配置 (44)2.1 现有光纤交换机信息 (44)2.1.1 sw01 (44)2.1.2 Sw02 (55)2.1.3 设备连接汇总表 (55)2.2 光纤交换机配置 (66)2.2.1 术语 (66)2.2.2 光纤交换机配置过程 (66)3服务器agent安装 (1010)3.1 Aix V5.3 (1010)3.1.1 安装Agent (1010)3.1.2 安装powerpath ODM补丁 (1111)3.1.3 安装powerpath (1212)3.2 Linux AS4 (1414)3.2.1 参数配置 (1414)3.2.2 安装配置PowerPath (1414)3.2.3 安装agent (1515)3.3 Windows 2003 (1515)3.3.1 安装PowerPath (1515)3.3.2 安装Agent (2222)4EMC配置 (2727)4.1 EMC识别服务器 (2727)4.2 RAID Group的创建 (2828)4.3 LUN的创建 (2929)4.4 Storage Group的创建 (3030)4.5 LUN到服务器的分配 (3131)5服务器识盘确认 (3333)5.1 AIX V5.3 (3333)5.2 Linux AS4 (3333)5.3 Windows 2003 (3333)版本记录版本号版本日期编写人审核人审批人: 说明1.0 2008-7-29宋红兵1.1 2008.11.19 宋红兵修正Linux系统中部分配置1概述本文主要从实用的角度整个描述EMC的划分、光纤交换机的配置以及服务器的设置，最终实现SAN 环境中服务器成功分配EMC空间。

首先我们在光纤交换机上定义一些通道即zone，允许服务器与EMC通讯；其次EMC能够识别到服务器并将EMC空间划分给服务器；最后服务器成功识别到EMC划分的空间。

本文按照配置顺序对于配置过程中的步骤一一描述：本文配置过程背景：p550DB、mttest、gfstest1、gfstest2四台服务器需要通过光纤交换机连接EMC，p550DB、mttest能且只能访问EMC分配的独立空间；gfstest1、gfstest2也能能且只能够访问EMC划分的独立空间。

2光纤交换机配置2.1 现有光纤交换机信息现有SAN网络中使用光纤交换机两台，具体信息如下：设备交换机主机名IP地址博科4900,32/64口sw01 192.168.100.1 EMC Conectrix DS16B3 16/16口sw02 192.168.100.22.1.1sw011、交换机型号博科4900，有32个光纤接口，可扩展至64口，规划如下：交换机端口区域规划用途端口0-7 连接存储、磁带库，交换机的级联端口8-31 主机连接2、端口物理连接如下：交换机端口号对应备注端口0 ：CX500SPA 磁盘阵列控制器A端口1 CX500SPB 磁盘阵列控制器Ｂ端口4 TAPE 1 备份带库1端口8 P570A连接sw01、sw02端口９P570B连接sw01、sw02端口10 Appsrv01连接sw01、sw02端口12 Appsrv02连接sw01、sw02端口13 Erpprd连接sw01、sw02端口14bwprd连接sw01、sw02端口15 NBUmaster 连接sw01、sw02端口16 CMPSRV01 连接sw01端口17 CMTSRV01 连接sw01端口18SESRV 连接sw01端口19 Oaappsrv已规划端口、未使用端口20 P520连接sw01端口21 P550DB 连接sw01端口22 Mttest 连接sw01端口23Gfstest1 连接sw01端口24 Gfstest2 连接sw01端口25 Cmpsrv01 新，连接sw01端口26 Cmpsrv02 新，连接sw012.1.2Sw02交换机型号EMC Conectrix DS16B3，端口物理连接如下：交换机端口号对应备注端口0 CX500SPA磁盘阵列控制器A端口1 P570A 连接sw01、sw02端口2 CX500SPＢ磁盘阵列控制器Ｂ端口3 P570B 连接sw01、sw02端口4TAPE2备份带库2端口5 CMTSRV02连接sw02端口7 CMPSRV02连接sw02端口9 BWsrv 已规划、未使用端口10 Appsrv01连接sw02端口11 APPtest001 已连接、未使用端口12 Appsrv02连接sw02端口13Erpprd连接sw01、sw02端口14bwprd连接sw01、sw02端口15 NBUmaster 连接sw01、sw02 2.1.3设备连接汇总表15 Mttest 10.2.3.198 AIX5L V5.3 Sw1-2216 Gfstest1 10.2.3.114 Linux AS4 Sw1-2317 Gfstest2 10.2.3.115 Linux AS4 Sw1-2418 Cmpsrv01 10.2.2.121 Linux AS4 Sw1-2519 Cmpsrv02 10.2.2.122 Linux AS4 Sw1-262.2 光纤交换机配置2.2.1术语配置Zone需要涉及到三个对象的配置Alias，Zone，Configuration：Alias可以把设备的WWN或Domain，Port声明为Alias，用于更好更直观的标示设备；同时当Zone中的某个成员更换时，如果定义了Alias，只要修改Alias的定义就可以调整Zone中的成员，而不用修改Zone 的配置。

Zone区域，Zone内的设备可以相互访问，但不能访问其他Zone的设备；Zone的成员可以有三种：“Domain,Port”；”WWN”；”Alias”；Configuration在交换机上的一套关于Zone的配置，或者说一系列Zone的集合。

它可以包含一个或多个Zone作为它的成员；在一个SAN网络中一般需要有多个Zone同时存在，这一套同时存在的Zone被存放在一个Configuration中。

2.2.2光纤交换机配置过程配置主要有以下步骤：定义alias，划分zone，定义configuration，如下：1、首先登录EMC管理机访问http://192.168.100.1，输入帐号密码，点击zone管理，进入zone配置页面；2、定义Alias：即定义主机-----端口；Alias 端口备注P550DB_hba1_sw1 1，21Mttest_hba1_sw1 1，22Gfstest1_hba1_sw1 1，23Gfstest2_hba1_sw1 1，24操作如下：a)、点击“New Alias”，输入定义好的alias名称；b)、选择alias，将对应的端口加入该alias；c)、参照以上步骤，定义好另外三个alias。

3、定义Zone，并将相关的端口（以alias方式）加入zone；Zone Alias 备注P550DB_hba1 P550DB_hba1_sw1;SPA_sw1;SPB_sw1 SPA_sw1;SPB_sw1位EMC对应alias Mttest_hba1 Mttest_hba1_sw1;SPA_sw1;SPB_sw1Gfstest1_hba1 Gfstest1_hba1_sw1;SPA_sw1;SPB_sw1Gfstest2_hba1 Gfstest2_hba1_sw1;SPA_sw1;SPB_sw1操作如下：a)、点击“Zone”，点击“New Zone”，输入定义好的zone名；b)、选择我们建好的zone，将定义好的alias加入该zone；c)、参照以上步骤，划分好另外三个zone。

4、将新增加的4个zone加入到SW1_cfg；5、选择“Actions->Enable”，激活SW1_cfg，如下：3服务器agent安装在对EMC配置之前，我们需要在服务上安装相关的agent和powerpath软件，本章按照服务器系统分别介绍，在不同的服务器上安装完agent和软件后需要重启服务器。

3.1 Aix V5.33.1.1安装Agent# smitty installp安装Naviagent软件包，安装包名为：NAVIAGNT.lpp、NAVICLI.lpp。

1、安装相关信息图示如下：选择“Install and update from All Available software”2、输入软件放置目录“/backup/emc/”，回车确认；3、选中SOFTWARE to install，按Esc+4键列出安装软件，使用Esc+7选择我们要安装的NAVIAGENT和NAVICLI，按回车开始安装；4、安装完成后，Esc+0退出。

3.1.2安装powerpath ODM补丁# smitty install_latest安装powerpath ODM补丁，安装包名为：EMC.AIX.5.2.0.3。

1、安装相关信息图示如下：输入软件放置目录“/backup/emc/”，回车确认；2、选中SOFTWARE to install，按Esc+4键列出安装软件，使用Esc+7选择我们要安装的包，如下；3、安装完成后，Esc+0退出。

3.1.3安装powerpath# smitty install_latest安装powerpath ODM补丁，安装包名为：EMCpower_install。

4、注册POWERPATH：# emcpreg –install=========== EMC PowerPath Registration ===========Do you have a new registration key or keys to enter? [n]输入y，按回车继续。

Enter the registration key(s) for your product(s),one per line, pressing Enter after each key.After typing all keys, press Enter again.Key (Enter if done):输入powerpath注册码“ B6PF-GB4W-GFAV-QPWT-M69H-GRZ7“，然后按回车继续，成功后会显示以下提示信息。
