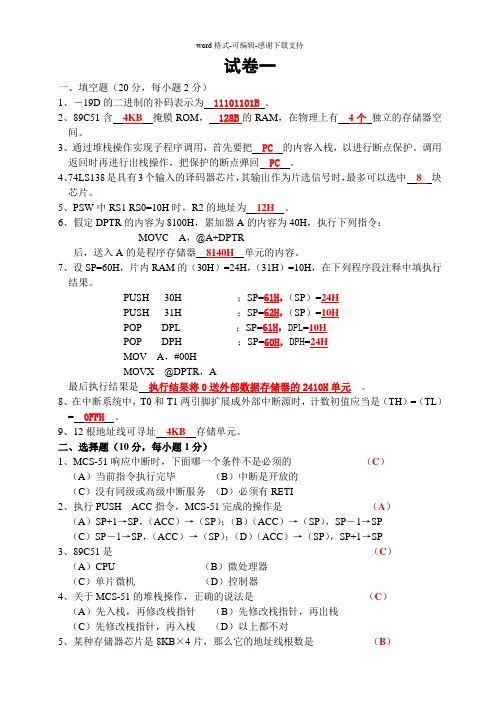

单片机原理及应用试卷和答案(三套试卷和答案)
试卷一一、填空题（20分，每小题2分）1、－19D的二进制的补码表示为11101101B。
2、89C51含4KB掩膜ROM，128B的RAM，在物理上有4个独立的存储器空间。
3、通过堆栈操作实现子程序调用，首先要把PC 的内容入栈，以进行断点保护。
调用返回时再进行出栈操作，把保护的断点弹回 PC。
4、74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中8 块芯片。
5、PSW中RS1 RS0=10H时，R2的地址为12H。
6、假定DPTR的内容为8100H，累加器A的内容为40H，执行下列指令：MOVC A，@A+DPTR后，送入A的是程序存储器8140H单元的内容。
7、设SP=60H，片内RAM的（30H）=24H，（31H）=10H，在下列程序段注释中填执行结果。
PUSH 30H ；SP=61H，（SP）=24HPUSH 31H ；SP=62H，（SP）=10HPOP DPL ；SP=61H，DPL=10HPOP DPH ；SP=60H，DPH=24HMOV A，#00HMOVX @DPTR，A最后执行结果是执行结果将0送外部数据存储器的2410H单元。
8、在中断系统中，T0和T1两引脚扩展成外部中断源时，计数初值应当是（TH）=（TL）= 0FFH。
9、12根地址线可寻址4KB存储单元。
二、选择题（10分，每小题1分）1、MCS-51响应中断时，下面哪一个条件不是必须的（C）（A）当前指令执行完毕（B）中断是开放的（C）没有同级或高级中断服务（D）必须有RETI2、执行PUSH ACC指令，MCS-51完成的操作是（A）（A）SP+1→SP，（ACC）→（SP）；（B）（ACC）→（SP），SP－1→SP（C）SP－1→SP，（ACC）→（SP）；（D）（ACC）→（SP），SP+1→SP3、89C51是（C）（A）CPU （B）微处理器（C）单片微机（D）控制器4、关于MCS-51的堆栈操作，正确的说法是（C）（A）先入栈，再修改栈指针（B）先修改栈指针，再出栈（C）先修改栈指针，再入栈（D）以上都不对5、某种存储器芯片是8KB×4片，那么它的地址线根数是（B）（A）11根（B）13根（C）12根（D）14根6、MOV C，#00H的寻址方式是（A）（A）位寻址（B）直接寻址（C）立即寻址（D）寄存器寻址7、必须进行十进制调整的十进制运算（C）（A）有加法和减法（B）有乘法和除法（C）只有加法（D）只有减法8、ORG 0000HAJMP 0040HORG 0040HMOV SP，#00H 当执行完左边的程序后，PC的值是（C）（A）0040H （B）0041H （C）0042H （D）0043H9、MCS-51复位时，下述说法正确的是（D）（A）（20H）=00H （B）SP=00H （C）SBUF=00H （D）TH0=00H三、简答分析题（30分，每小题10分）1、简述89C51定时器的四种工作模式的特点，如何选择和设定。

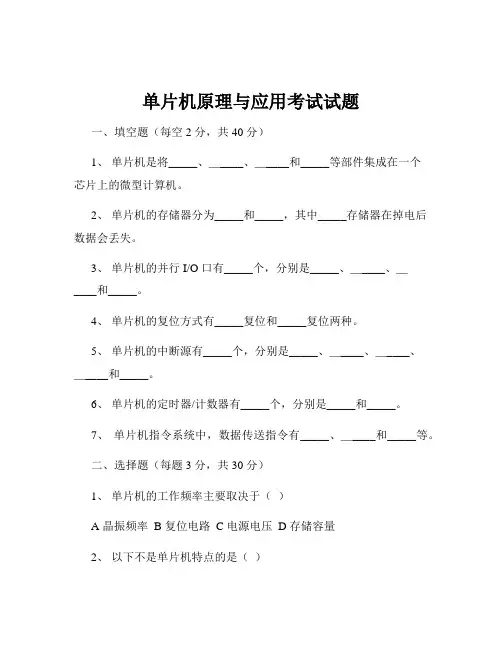

单片机原理与应用考试试题
单片机原理与应用考试试题一、填空题（每空 2 分，共 40 分）1、单片机是将_____、＿____、＿____和_____等部件集成在一个芯片上的微型计算机。
2、单片机的存储器分为_____和_____，其中_____存储器在掉电后数据会丢失。
3、单片机的并行 I/O 口有_____个，分别是_____、＿____、＿____和_____。
4、单片机的复位方式有_____复位和_____复位两种。
5、单片机的中断源有_____个，分别是_____、＿____、＿____、＿____和_____。
6、单片机的定时器/计数器有_____个，分别是_____和_____。
7、单片机指令系统中，数据传送指令有_____、＿____和_____等。
二、选择题（每题 3 分，共 30 分）1、单片机的工作频率主要取决于（）A 晶振频率B 复位电路C 电源电压D 存储容量2、以下不是单片机特点的是（）A 集成度高B 功耗低C 性价比高D 运算速度快3、单片机的程序计数器 PC 是（）位的。
A 8B 16C 32D 644、单片机的中断优先级可以通过（）设置。
A 中断允许寄存器B 中断优先级寄存器C 定时器控制寄存器D 串行口控制寄存器5、要使单片机的 P1 口输出低电平，应执行的指令是（）A MOV P1,0FFHB MOV P1,00HC CLR P1D SETB P16、单片机的堆栈指针 SP 复位后指向（）A 00HB 07HC 30HD 7FH7、以下指令中，属于逻辑运算指令的是（）A ADDB SUBBC ANLD MOV8、单片机在执行 MOVX 指令时，相关的控制信号是（）A RD 和 WR 均为低电平B RD 为低电平，WR 为高电平C RD 为高电平，WR 为低电平 D RD 和 WR 均为高电平9、若单片机的晶振频率为 12MHz，机器周期为（）A 1μsB 2μsC 4μsD 8μs10、要使单片机能够响应外部中断 0，需要设置的寄存器是（）A IEB IPC TCOND SCON三、简答题（每题 10 分，共 30 分）1、简述单片机的工作过程。
单片机原理及应用测试题+答案
单片机原理及应用测试题+答案一、选择题1. 以下哪一项不是单片机的主要特点？A. 集成度高B. 成本低C. 扩展性差D. 功耗低答案：C2. 以下哪个不是51系列单片机的定时器/计数器？A. T0B. T1C. T2D. T3答案：D3. 在单片机编程中，以下哪个指令不是无条件跳转指令？A. SJMPB. DJNZC. LJMPD. AJMP答案：B4. 以下哪个不是单片机的存储器？A. 程序存储器B. 数据存储器C. 只读存储器D. 动态存储器答案：D5. 以下哪个不是单片机的常见端口？A. P0B. P1C. P2D. P4答案：D6. 以下哪个不是单片机的中断源？A.外部中断0B.外部中断1C.定时器0中断D.串口中断答案：B二、填空题1. 单片机是一种集成____、____、____和____于一体的微型计算机系统。
答案：微处理器、存储器、定时器/计数器、输入/输出接口2. 8051单片机的____位可以用于寻址。
答案：83. 在8051单片机中，____寄存器用于存放累加器和标志位。
答案：ACC4. 单片机的____口通常用于扩展外部存储器。
答案：P35. 单片机的中断系统可以实现____、____、____和____等功能。
答案：程序顺序执行、快速响应、多级中断、中断嵌套三、简答题1. 请简要说明单片机的启动方式。
答案：单片机的启动方式主要有两种：上电启动和复位启动。
上电启动是指单片机在电源供电后自动启动执行程序；复位启动是指通过外部信号对单片机进行复位，使单片机从地址0开始执行程序。
2. 请简要说明单片机的指令系统。
答案：单片机的指令系统包括数据传输指令、逻辑运算指令、算术运算指令、控制指令和跳转指令等。
数据传输指令用于在数据寄存器之间、数据寄存器与累加器之间进行数据传输；逻辑运算指令包括与、或、非等操作；算术运算指令包括加、减、乘、除等操作；控制指令包括跳转、循环、分支等操作；跳转指令用于无条件跳转到指定地址或根据条件跳转到不同地址。
单片机原理及应用测试题+参考答案
单片机原理及应用测试题+参考答案一、单选题（共100题，每题1分，共100分）1、在共阳极数码管显示字符9的显示码是（）A、0x7dB、0x06C、0x8fD、0x90正确答案：D2、51式单片机第（）引脚为+5V电源引脚A、31B、9C、10D、40正确答案：D3、采用中断技术不能实现哪些功能（）A、同时进行两个程序B、分时操作C、故障处理D、实时处理正确答案：A4、计算机组成（）A、CPU、内存I/0口B、CPU、键盘、显示器C、主机、外设备D、以上都是正确答案：B5、设异步传输时的波特率4800bps，若每个字符对应一位起始位，七位有效数据位，一位偶校验位，大位停止位，则每秒钟传输的最大字符数是（）A、240B、4800C、480D、2400正确答案：C6、定时器计数器T0有（）种工作方式A、2B、5C、3D、4正确答案：D7、若LED数码管显示字符“8”的字模是0X7f，则可以断定该数码管是（）A、共阳极数码管B、共阴极数码管C、动态显示原理D、静态显示原理正确答案：B8、3X3矩阵键盘和单片机直接连接时，需要（）个I/0A、8B、9C、6D、4正确答案：C9、89C51单片机方式0的波特率为（）A、不变B、可变C、随机D、自定义正确答案：A10、十进制126数其对应的十六进制数可表示为（）。
A、FEB、7EC、8FD、8E正确答案：B11、当INT0中断时，IE寄存器地址为（）A、0X81B、0X91C、0X84D、0X85正确答案：A12、在中断响应不受阻的情况下，CPU对外部中断请求做出响应所需的最短时间为（）机器周期。
A、1个B、2个C、3个D、8个正确答案：C13、减小频率，减小占空比，可能会出现蜂鸣器（）A、音调音量都减小B、音调减小，音量增大C、音调增大，音量减小D、音调音量都增大正确答案：A14、51单片机定时器工作方式0是指（）A、8位自动重装B、16位C、13位D、8位正确答案：C15、在每次传输完后TI置1后应进行的操作是（）A、RI=0B、TI=2C、RI=1D、TI=0正确答案：D16、8051单片机（）口是一个8位漏极型开路型双向I/O端口。
单片机原理及应用考试试卷及答案
一．填空题：1．8051系列单片机字长是 8 位,有 40 根引脚;当系统扩展外部存储器或扩展I/O口时, P0 口作地址低8位和数据传送总线, P2 口作地址总线高8位输出, P3 口的相应引脚会输出控制信号;2．当EA为低电平接地时,CPU只执行外部程序存储器或ROM 中的程序;3．数据指针DPTR有 16 位,程序计数器PC有 16 位;4．在MCS-51单片机中,一个机器周期包括 12 个时钟周期;5．C51编译器支持三种存储模式,其中SMALL模式默认的存储类型为data ,LARGE模式默认的存储类型为 xdata ;6．欲使P1口的低4位输出0,高4位不变,应执行一条 ANL P1,0F0H命令;7．8051单片机复位后,PC = 0000H ;8． 74LS138是具有3个输入的译码器芯片,用其输出作片选信号,最多可在 8 块芯片中选中其中任一块;9．单片机位寻址区的单元地址是从 20H 单元到 2FH 单元,若某位地址是12H,它所在单元的地址应该是 22H10．MOV A,30H 指令对于源操作数的寻址方式是直接寻址;11．在MCS-51单片机中,寄存器间接寻址用到的寄存器只能是通用寄存器R0、R1和DPTR ;12．．程序状态字PSW中的RS1和RS0的作用是选择工作寄存器组13．8051单片机,当CPU响应某中断请求时,将会自动转向相应规定地址即中断入口地址去执行,外部中断0入口地址为： 0003 H,T1入口地址为 0018H;14．变量的指针就是变量的地址 ;对于变量a,如果它所对应的内存单元地址为2000H,它的指针是 2000H ;15.特殊功能寄存器中,单元地址的特殊功能寄存器,可以位寻址;16．interrupt m 是C51函数中非常重要的一个修饰符,这是因为中断函数必须通过它进行修饰;17．Using n用于指定本函数内部使用的寄存器组 ,n的取值为 0～3 ;18．消除按键盘抖动通常有两种方法：硬件消抖和软件消抖 ;二、选择题1、访问外部数据存储器时,不起作用的信号是 C ;A RDB WRC PSEN DALE2、若开机复位后,CPU使用的是寄存器第一组,地址范围是 D ;A、00H-10HB、00H-07HC、10H-1FHD、08H-0FH 3．MCS-51单片机的位寻址区位于内部RAM的 D 单元;A. 00H—7FHB. 20H—7FHC. 00H—1FHD. 20H—2FH4．访问片外数据存储器的寻址方式是 C ;A、立即寻址B、寄存器寻址C、寄存器间接寻址D、直接寻址5．当需要从MCS-51单片机程序存储器取数据时,采用的指令为 B ;A. MOV A, R1B. MOVC A, A + DPTRC. MOVX A, R0D. MOVX A, DPTR6．在MCS-51中,需要外加电路实现中断撤除的是: AA 电平方式的外部中断B 脉冲方式的外部中断C 外部串行中断D 定时中断7．在存储器扩展电路中74LS373的主要功能是 DA．存储数据 B．存储地址 C．锁存数据 D．锁存地址8．ADC 0809芯片是m路模拟输入的n位A/D转换器,m、n是 AA．8、8 B．8、9 C．8、16 D．1、8 9．8051单片机串行口用工作方式0时, CA．数据从RXD串行输入,从TXD串行输出B．数据从RXD串行输出,从TXD串行输入C．数据从RXD串行输入或输出,同步信号从TXD输出D．数据从TXD串行输入或输出,同步信号从RXD输出10．MCS-51单片机在同一优先级的中断源同时申请中断时,CPU首先响应 A ;A. 外部中断0B. 外部中断1C. 定时器0中断D. 定时器1中断11．下面哪种方式适合用于处理外部突发事件; CA、DMAB、无条件传送C、中断D、条件查询传送12．MCS-51单片机定时器工作方式2是指的 B 工作方式;A. 8位B. 8位自动重装C. 13位D. 16位13．在进行串行通信时,若两机的发送与接收可以同时进行,则称为 D ;A. 半双工传送B. 单工传送C. 双工传送D. 全双工传送14．当8031外扩程序存储器32KB时,需使用EPROM2764 C ;A、2片B、3片C、4片D、5片15．已知1只共阴极LED显示器,其中a笔段为字形代码的最低位,若需显示数字1,它的字形代码应为 A ;A. 06HB. F9HC. 30HD. CFH16. 80C51复位后PC和SP中的内容是 C ;A. PC=0000H,SP=60HB. PC=0040H,SP=07HC. PC=0000H,SP=07HD. PC=1000H,SP=06H17. 在缺省状态下,MCS-51单片机的中断优先顺序为 A ;A、INT1、INT0、T0、T1、串行口中断B、INT0、T0、INT1、T1、串行口中断C、串行口中断、INT0、INT1、T1、T0D、T1、INT1、T0、INT0、串行口中断18. 下列各逻辑部件中,不是MCS-51单片机内部所包含的是 C ;A、CPUB、定时器/计数器C、8 位A/D 转换器D、全双工串行接口19. 在MCS-51单片机系统的四个I/O 口中,可在系统扩展时构成数据总线的是A ;A、P0 口B、P1 口C、P2 口D、P3 口20. 下列对于单片机内部定时器/计数器的说法中,正确的是 B ;A、用做计数器时,即为对外部的脉冲进行计数,其为减计数B、用做计数器时,即为对外部的脉冲进行计数,其为加计数C、用做定时器时,实质是对内部的振荡脉冲进行计数D、以上的说法都不对三、判断题1、当EA脚接高电平时,对ROM的读操作只访问片外程序存储器; ×2、读内部ROM时使用的是“MOV”指令,读外部RAM时使用的是“MOVX”指令; √3. 必须有中断源发出中断请求,并且CPU开中断,CPU才可能响应中断; √单片机的内部有两个13位定时器/读数器; ×5、51单片机只能做控制用,不能完成算术运算; ×6.扩展I/O口占用片外数据存储器的地址资源; ×7. 8051单片机必须使用内部ROM; ×8. 指令AJMP的跳转范围是1KB; ×9. A/D转换器的作用是将模拟量转换数字量；D/A转换器的作用是将数字量转为模拟量; √10 .MOVX A,3057H ×四．简答题1.写出MCS-51单片机的所有中断源,并写出它们的入口地址;外部中断0 03H定时器/计数器T0 0BH外部中断1 13H定时器/计数器T1 1BH串行口中断 23H答：由硬件自动清除：T0、T1的溢出中断和边沿触发的外部中断；软件清除：串性通信的发送和接收中断2. MCS-51单片机内128B的数据存储器可分为几个区分别作什么用分为3个区：寄存器组区地址为00-1FH,用于寄存器寻址位寻址区地址为20H-2FH,用于位的寻址用户区地址为30H-3FH,用于堆栈或存放临时数据五、图1是通过8255扩展的4×8矩阵式键盘的连接图,假设不用的地址线取高电平,请完成：1、确定8255PA、PB、PC及控制口的地址4分答：7F00H、7F01H、7F02H、7F03H2、针对图1电路;说明矩阵式键盘的工作过程及求取键盘编码的方法7分答：工作过程：第一步是CPU首先检测键盘上是否有键按下第二步是识别哪一个键按下键盘编码：此采用顺序排列编码,获得编码值时根据行线和列线进行了相应的处理;编码值=行首编码值X+列号Y书P1873、把检测有无键按下程序补充完整4分uchar checkkey 该数码管是共阴还是共阳并说明理由2分答：是共阴;因为数码管的公共端接地;2. 这种接法数码管属于静态显示还是动态显示1分答：属于静态显示;3. 在这个电路中,数码管的显示译码属于硬件译码还是软件译码说明理由2分答：属于硬件译码,因为使用硬件译码器MC14495;图2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州大学单片微机原理与接口技术课程试卷（D）卷共 6 页
考试形式闭卷年月
院系年级专业
学号姓名成绩
一、将下列无符号二进制数转换成十六进制和十进制数（6分）
1．0000000011111101B = D = H 2．0001001000010010B = D = H 3．0001110100010000B = D = H 4．1101110100111001B = D = H 5．0000000010000101B = D = H 6．0000110101000001B = D = H
二、将下面十进制数转换成８位二进制原码，反码及补码（4分）
1．45 的原码为：反码为：补码为：
2．-76 的原码为：反码为：补码为：
3．34 的原码为：反码为：补码为：
4．-111 的原码为：反码为：补码为：
三、回答下列问题（18分）
1．单片微型计算机的发展趋势将会有哪些特点？
2．寻址范围是4MB的某微机系统有多少根地址线？
3．MCS-51单片机中决定程序执行顺序的寄存器是什么？它是几位寄存器？
4．为什么MCS-51单片机的P0称为双向口，而P1、P2、P3称为准双向口？
5．MOV 05H，#00H 指令和CLR 05H 指令的功能区别在哪里？
6．MCS-51单片机中断处理分几个优先级？由哪一个特殊功能寄存器管理？
7．若当前SP中的内容为0D1H，执行指令RETI 后SP中的内容为何值？
8．简述全双工串行口和半双工串行口的区别。
9．写出一条用位寻址方式的指令。
四、用指令实现以下操作（18分）
1．将R5中的低五位与R6中的高三位拼装后送内部RAM 0A0H单元。
2、将位地址为10H中的数据分别送位地址为76H、32H。
3．将ROM 2300H单元中的内容取出求反后再进行高低四位交换送外部RAM 2090H单元。
4．将内部RAM 66H 单元中的内容右移一位后再除以六，然后商送外部RAM 1000H 单元。
5．将外部RAM 2200H 单元中的内容左移二位后再求反，然后送外部RAM 3300H 单元。
6．根据累加器A 中的数根据大于、等于、小于7FH ，设计程序的三个流向。
五、硬件分析和设计（24分）
1．当CPU 使用“MOVX ”类指令对外部数据存储器读取数据时，其时序如下图所示。
请标出P2端口上A 、B 两处及P0端口上a 、b 、c 、d 、e 五处的内容。
(4分)
A B
a b c d e
ALE P SE N P 2P 0RD
a b
d e c A B
2．某8031单片机系统要求外扩1个8KB程序存储器（使用EPROM 2764芯片），请画出硬件连接图。
(12分)
3．某8051单片机系统要求通过串行口方式0扩展2个8位的输出口（使用74LS164），请画出硬件连接图。
(8分)
六、软件分析和设计（30分）
1．下列程序段执行后，(R1)=_________，(4EH)=_________。
(5分)
MOV R1, #4FH
MOV 4EH，#0
MOV 4FH，#40H
DEC @R1
DEC R1
DEC @R1
2．设内部RAM 78H单元中的内容为38H，执行下列指令后寄存器A、R0和内部RAM 38H、
59H、5AH单元中的内容为何值？(5分)
MOV A，78H
MOV R0， A
MOV A，#20H
MOV @R0, A
MOV A，#15H
MOV 59H， A
MOV 5AH，#4EH
(A)= (R0)= (38H)= (59H)= (5AH)= 3．指出下面程序段中的错误，并简述错误类型（6分）
LCALL KKK
…
KKK：MOV R0，#30H
MOV R2, #60H
MOV R3, #10H
ABC；MOV DPTR，#8020H
MOVX A，@DPTR
MOV @R0， A
MOV @R2， A
INC R0
INC R2
DEC DPTR
DJNZ R3，ABC
RET
4．内部RAM 30H～3FH单元中的内容为单字节无符号二进制数，试编写程序求其平均值并送40H单元。
(14分)。
