用于智能电表的非隔离式AC/DC降压转换器一款不带变压器的宽电压、低成本、非隔离式AC/DC降压转换器——输出持续电流500mA（2.5~12W)【关键词摘要】非隔离无变压器AC/DC电源芯片XD308H BUCK电路220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片降压电路，一般采用BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。
可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。
其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪声、损耗小发热低。
1）220V转5V降压电路：输入12~380Vac，输出5V/500mA如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。
电路特点：无噪音,发热低。
220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护，提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
非隔离acdc电源转化芯片

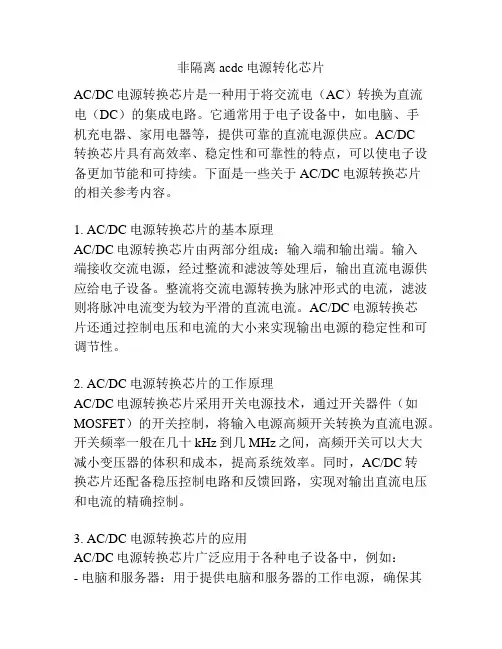

非隔离acdc电源转化芯片AC/DC电源转换芯片是一种用于将交流电（AC）转换为直流电（DC）的集成电路。
它通常用于电子设备中，如电脑、手机充电器、家用电器等，提供可靠的直流电源供应。
AC/DC转换芯片具有高效率、稳定性和可靠性的特点，可以使电子设备更加节能和可持续。
下面是一些关于AC/DC电源转换芯片的相关参考内容。
1. AC/DC电源转换芯片的基本原理AC/DC电源转换芯片由两部分组成：输入端和输出端。
输入端接收交流电源，经过整流和滤波等处理后，输出直流电源供应给电子设备。
整流将交流电源转换为脉冲形式的电流，滤波则将脉冲电流变为较为平滑的直流电流。
AC/DC电源转换芯片还通过控制电压和电流的大小来实现输出电源的稳定性和可调节性。
2. AC/DC电源转换芯片的工作原理AC/DC电源转换芯片采用开关电源技术，通过开关器件（如MOSFET）的开关控制，将输入电源高频开关转换为直流电源。
开关频率一般在几十kHz到几MHz之间，高频开关可以大大减小变压器的体积和成本，提高系统效率。
同时，AC/DC转换芯片还配备稳压控制电路和反馈回路，实现对输出直流电压和电流的精确控制。
3. AC/DC电源转换芯片的应用AC/DC电源转换芯片广泛应用于各种电子设备中，例如：- 电脑和服务器：用于提供电脑和服务器的工作电源，确保其稳定运行；- 家用电器：如电视、洗衣机、冰箱等，将交流电转换为直流电，为其提供电源；- 通信设备：如无线路由器、移动通信设备等，提供稳定的电源供应；- 工业自动化设备：如PLC、工控机等，提供稳定可靠的电源。
4. AC/DC电源转换芯片的特点- 高效率：AC/DC转换芯片采用开关电源技术，能够利用交流电源的能量，提高能源利用效率；- 稳定性：通过稳压控制电路和反馈回路，实现对输出电压和电流的精确控制，保持输出的稳定性；- 可调节性：AC/DC转换芯片可以根据需要调节输出电压和电流的大小；- 小型化：采用高频开关设计，可以减小变压器的体积和成本，使芯片更小巧轻便。
ac 转dc 非隔离电源芯片

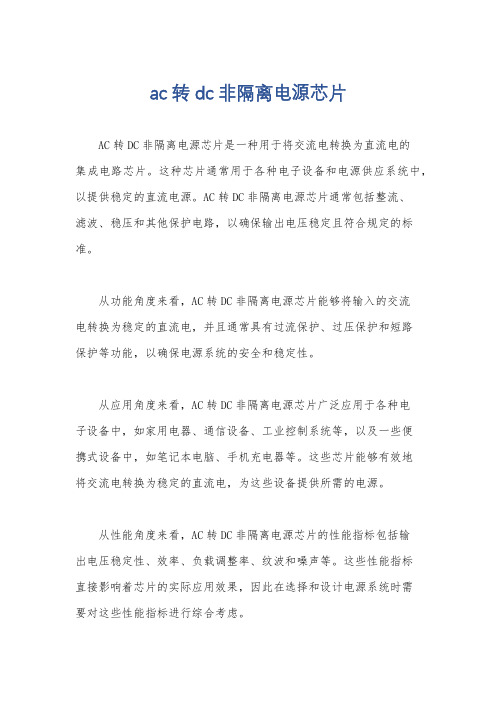

ac 转dc 非隔离电源芯片
AC转DC非隔离电源芯片是一种用于将交流电转换为直流电的
集成电路芯片。
这种芯片通常用于各种电子设备和电源供应系统中，以提供稳定的直流电源。
AC转DC非隔离电源芯片通常包括整流、
滤波、稳压和其他保护电路，以确保输出电压稳定且符合规定的标准。
从功能角度来看，AC转DC非隔离电源芯片能够将输入的交流
电转换为稳定的直流电，并且通常具有过流保护、过压保护和短路
保护等功能，以确保电源系统的安全和稳定性。
从应用角度来看，AC转DC非隔离电源芯片广泛应用于各种电
子设备中，如家用电器、通信设备、工业控制系统等，以及一些便
携式设备中，如笔记本电脑、手机充电器等。
这些芯片能够有效地
将交流电转换为稳定的直流电，为这些设备提供所需的电源。
从性能角度来看，AC转DC非隔离电源芯片的性能指标包括输
出电压稳定性、效率、负载调整率、纹波和噪声等。
这些性能指标
直接影响着芯片的实际应用效果，因此在选择和设计电源系统时需
要对这些性能指标进行综合考虑。
总的来说，AC转DC非隔离电源芯片在现代电子设备中具有非常重要的作用，能够为这些设备提供稳定、高效的直流电源，从而保证设备的正常运行和用户的安全使用。
非隔离降压型恒压芯片
非隔离降压型恒压芯片是一种常见的电源管理芯片，主要用于实现AC-DC转换功能。
这种芯片通常采用BUCK拓扑结构，常见于小家电控制板电源以及工业控制电源供电。
以DK5320为例，该芯片是一款超低功耗非隔离降压型AC-DC恒压转化芯片，内置650V 高压功率MOSFET，适用于85VAC~265VAC全电压范围。
通过采用多种控制模式相结合的电压电流控制技术，DK5320可以实现优异的恒压特性的同时省略外部多余电容，极大的节约了系统成本和体积。
此外，其轻载环境下的BURST模式可以有效减小开关损耗，提高整机工作效率，同时优化系统轻载噪声。
另一款芯片MT8803R3也是一款非隔离降压型恒压驱动芯片，适用于85Vac~264Vac全电压输入的非隔离电源。
MT8803R3内部集成高压功率开关管和电流采样电阻，无需外部环路补偿电容即可实现优异的恒压特性。
非隔离降压型电源设计方案
非隔离降压型电源设计方案一款不带变压器的宽电压、低成本、非隔离式AC/DC降压转换器——输出持续电流500mA（2.5~12W)【关键词摘要】非隔离恒流恒压AC/DC电源芯片XD308H BUCK电路220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片XD308H设计组成的降压恒流恒压电路，采用了BUCK电路拓扑结构，常用于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含24V/500mA、12V/500mA和5V/500mA等，满足六级能效要求。
可通过雷击、EFT、浪涌等可靠性测试，可通过UL、CE、3C等认证。
其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无异常噪音、损耗小发热低。
1）220V转24V降压电路：输入32~380Vac，输出24V/500mA电源方案如图所示的电路为一个典型的输出为24V/500mA的非隔离电源。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
220V转24V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护，提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
2）220V转12V降压电路：输入32~380Vac，输出12V/500mA电源方案如图所示的电路为一个典型的输出为12V/500mA的非隔离电源。

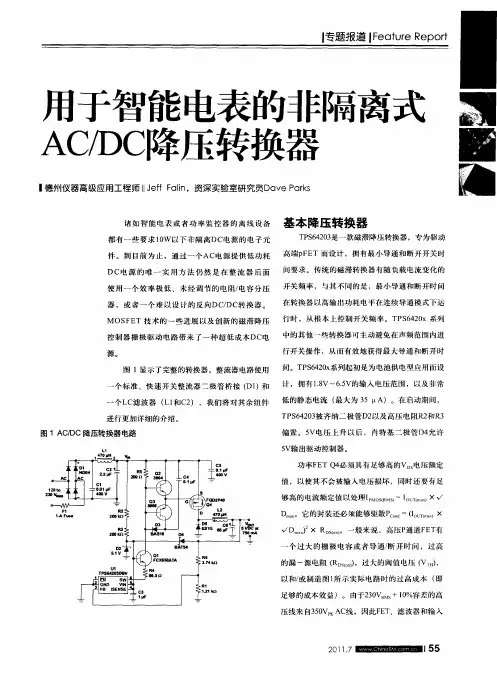

用于智能电表的非隔离式AC／DC降压转换器
