台虎钳的规格及使用PPT课件

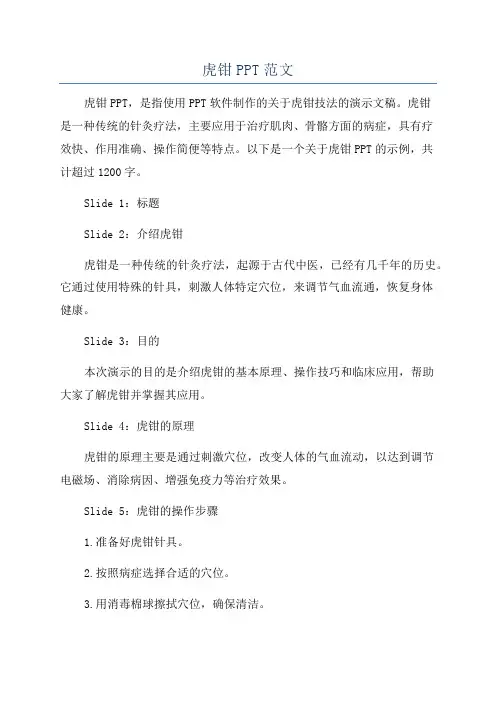

虎钳PPT范文
虎钳PPT范文虎钳PPT，是指使用PPT软件制作的关于虎钳技法的演示文稿。
虎钳是一种传统的针灸疗法，主要应用于治疗肌肉、骨骼方面的病症，具有疗效快、作用准确、操作简便等特点。
以下是一个关于虎钳PPT的示例，共计超过1200字。
Slide 1：标题Slide 2：介绍虎钳虎钳是一种传统的针灸疗法，起源于古代中医，已经有几千年的历史。
它通过使用特殊的针具，刺激人体特定穴位，来调节气血流通，恢复身体健康。
Slide 3：目的本次演示的目的是介绍虎钳的基本原理、操作技巧和临床应用，帮助大家了解虎钳并掌握其应用。
Slide 4：虎钳的原理虎钳的原理主要是通过刺激穴位，改变人体的气血流动，以达到调节电磁场、消除病因、增强免疫力等治疗效果。
Slide 5：虎钳的操作步骤1.准备好虎钳针具。
2.按照病症选择合适的穴位。
3.用消毒棉球擦拭穴位，确保清洁。
4.使用虎钳针具准确地刺入穴位内，触摸到穴位反应。
5.根据需要进行留针或拨动等操作。
6.拔出针具，用消毒棉球压迫穴位。
Slide 6：虎钳的注意事项1.针具使用前要进行消毒，以确保操作的卫生安全。
2.操作前要对患者进行全面的询问和体检，了解病情并排除禁忌症。
4.患者在操作后要保持休息，逐渐恢复。
Slide 7：虎钳的临床应用虎钳可以应用于多个疾病和病症的治疗，主要包括以下几个方面：1.骨伤科：如关节炎、骨折等。
2.神经病学：如面瘫、中风后遗症等。
3.肌肉病学：如肌肉劳损、扭伤等。
4.内科疾病：如呼吸系统、循环系统等疾病的辅助治疗。
Slide 8：虎钳的优势与传统的针灸疗法相比，虎钳具有以下几个优势：1.疗效快：虎钳可以迅速改善病情，缩短治疗时间。
2.作用准确：通过准确操作，可以直接刺激病变穴位，提高治疗效果。
3.操作简便：学习虎钳的操作技巧相对简单，易于掌握。
Slide 9：虎钳案例分享在这个部分，我们将分享一些虎钳成功治疗的案例，以帮助大家更好地理解虎钳的应用效果。
【精编】课件3-1-虎钳拆卸与装配PPT课件
的式子，叫做不等式.
2.常用不等式的基本性质：
（1）a>b,b>c a c> ; （2）a>b a+c >b+c ; （3）a>b,c>0 ac >bc ; （4）a>b,c<0 ac b<c ; （5）a>b,c>d a+c >b+d ; （6）a>b>0,c>d>0ac > bd ; （7）a>b>0,n∈N，n> 1 an > bn; （8）a>b>0,n∈N,n>1n a >. n b
课件3-1-虎钳拆卸与装配
任务一 虎钳拆卸与装配
目录
一、任务目标 二、任务描述 三、程序与方法
四、巩固与拓展
任务一 虎钳拆卸与装配
一、任务目标
通过本单元的学习，学生达到以下目标：
□ 能够正确认识机用虎钳结构的能力； □ 具有装配体测绘能力； □ 掌握检验与拆卸工具的使用能力； □ 掌握机用虎钳的拆卸与装配能力； □ 掌握机用虎钳装配图、零件图表达的表达方法。
任务一 虎钳拆卸与装配
二、任务描述
1、任务内容
以机用虎钳为载体，学习机械零部件拆卸与装配、测绘及视 图表达的方法。
具体要求：多台机用虎钳，测绘用多把钢直尺、卡钳、游标 卡尺、千分尺、万能角度尺、量块、螺纹量规等及拆卸常用工具 （一组六角扳手、套筒、加力杆、刷子、镊子、铁钩），项目小组 拟定拆卸步骤，完成机用虎钳的测绘，绘制装配示意图，装配图及 零件图，回装虎钳。
4）、常用量具 ①通用量具 主要有钢直尺、卡钳、游标卡尺、千分尺、万能角度尺、量块、螺纹量规等。 ②常用测量方法和技巧 •长度尺寸的测量使用钢直尺、游标卡尺或千分尺，也可用外卡钳。 •直径尺寸的测量常用游标卡尺或千分尺，也可用内卡钳。当尺寸大而无法测量时，可 用周长法或弓高弦长法。 •深度的测量常用深度游标卡尺或千分尺，也可用钢直尺。 •壁厚的测量常用钢直尺，钢直尺和外卡钳结合进行测量。 •螺纹的测量常用螺纹量规和螺纹样板进行测量。测绘其他零件图
汽车检测与维修技术《10.10 台虎钳的使用》
1010 台虎钳的使用面应处于钳台边缘，安装台虎钳
时．必须使固定钳身的钳口工作面处于钳台边缘以外。 2、必须把台虎钳牢固地固定在钳台上，工作时两个夹紧
手柄必须扳紧。 3、用手扳紧手柄夹紧工件时，只允许用手的力量扳紧手
柄，不能用手锤敲击手柄或套上长管子扳手柄。 4、施力应朝向固定钳身方向。 5、不允许在钳台和钳身上砸东西。 6、注意保持台虎钳清洁。 7、安装台虎钳的钳台高度约800～900mm。
任务总结
• 钳子不能过载使用。 • 注意钳子的保养和润滑。 • 禁止用钳子去拆卸螺栓、螺母。 • 禁止把钳子当锤子使用。 • 各种大力钳的使用方法及场合。 • 使用剥线钳时应选用适宜的孔径。 • 区分内卡簧钳与外卡簧钳的使用场合。 • 台虎钳的受力位置与受力方向：砧台与固定钳身。
谢谢！
型〔大重型〕四种规格
1010 台虎钳的使用
3、按照安装方式分类 按照安装方式不同，可分为桌虎钳和台虎钳两种。
1010 台虎钳的使用
三、台虎钳的作用 台虎钳主要用于夹持工件，另外其砧台还可以用于工件的敲击加工。
1010 台虎钳的使用
四、台虎钳的使用方法 1、使用前逆时针旋转夹紧手柄，调整好台 虎钳的作业位置和朝向。 2、顺时针旋转夹紧手柄，将台虎钳的固定 钳身与底座固定好。 3、调节钳口，顺时针旋转丝杆手柄，钳口 变小，反之钳口变大，旋转手柄时要平稳。 4、夹持工件时不要太紧，防止钳口吃进工 件外表或损坏钳身，夹持工件时，工件另 一端要用支架支撑。 5、用完后要用棉纱将钳口和钳台擦干净。
1010 台虎钳的使用
一、台虎钳的认识 台虎钳，又称虎钳，台钳。台虎钳是钳工必备工具，也是钳工的名称
是在台虎钳上完成的，台虎钳是一种常用的夹持工具。
1010 台虎钳的使用
钳工工艺与技能训练台虎钳、砂轮机、钻床的使用课件
C 8.砂轮起动后，( )开始磨削 A 通电后 B 启动后 C旋转平稳后
C
9.台式钻床主要用于钻.扩直径在( )mm以下的孔。
A 40 B 16 C 13 D 25
10.砂轮机是用来刃磨各种刀具.工具的钳工常用设备，磨削时人要站在砂轮的( )，
B 使磨屑向下飞离砂轮。
A 前面 B 左边 C 右边 D 侧面
模块一
项目一了解台虎钳、砂轮机、钻床的作用、种类、规格、构造及安全操作规范。
1-1 台虎钳
虎钳是用来夹持工件，其规格以钳口的宽度来 表示，常用的有100、125、150mm三种，使用虎钳 时应注意：
（1）工件尽量夹在钳口中部，以使钳口受力均 匀；
（2）夹紧后的工件应稳定可靠，便于加工，并 不产生变形；
图2-1固定式台虎钳
图2-2回转式台虎钳
2.拆卸台虎钳
图2-4 回转式台虎钳示意图
• 拆卸台虎钳顺序：1----活动钳身 2----开口销 3----挡圈
4----弹簧 5----丝杆 6----螺母 7----钳口Βιβλιοθήκη （2）拆卸讲解1台虎钳
2 旋转手柄使活动 钳身向外运动
3 运动到终点拆掉 活动钳身
• 摇臂钻床的主 运动是主轴带动 钻头的旋转运动； 进给运动是钻头 的上下运动；辅 助运动是指主轴 箱沿摇臂水平移 动、摇臂沿外立 柱上下移动以及 摇臂连同外立柱 一起相对与内立 柱的回转运动。
• 型号为3050摇 臂钻床，30表 示摇臂钻床， 50表示最大钻 孔直径为 50mm。摇臂 钻床操作方便. 灵活，适用范 围广，具有典 型性，特别适 用于单件或批 量生产带有多 孔大型零件的 孔加工，是一 般机械加工车 间常见的机床。
B 1.对小型工件进行钻.扩.铰小孔，最好在（）钻床上进行。
1.台虎钳使用PPT
汽车整车结构认知
二、台虎钳使用方法
（1）台虎钳在安装时，必须使固定钳身的钳口一部分处在钳台边缘外，保证夹持长 条形工件时，工件不受钳台边缘的阻碍；
（2）台虎钳一定牢固地固定在钳台上，三个压紧螺钉必须扳紧，使虎钳钳身在加工 时没有松动现象，否则会损坏虎钳和影响加工；
（3）在夹紧工件时只许用手的力量扳动手柄，绝不许用锤子或其他套筒扳动手柄， 以免丝杠，螺母或钳身损坏；
汽车整车结构认知
台虎钳使用
汽车整车结构认知
一、台虎钳组成
台虎钳，又称虎钳，台虎钳。台虎钳是用来夹持工件的通用夹具。装置在工作台上，用以夹稳 加工工件，为钳工车间必备工具。比如锯，锉，錾，以及零件的装配和拆卸。安装在钳工台上，以 钳口的宽度为标定规格。常见规格从75mm到300mm。 台虎钳的用途：装置在工作台上，用以夹 稳加工工件，为钳工车间必备工具。转盘式的钳体可旋转，使工件旋转到合适的工作位置。
组成：由钳体、底座、导螺母、丝杠、钳口体等组成
图1 台虎钳
汽车整车结使固定钳身的工作面处于钳台边缘以外，以保证夹持长 条形工件时，工件的下端不受钳台边缘的阻碍。回转底座的中间孔应该朝里边，这样钳工 桌更受力，不至于压坏钳工桌。在钳桌装上台虎钳后操作者工作时的高度比较合适，一般 多以钳口高度恰好与肘齐平为宜，即肘放在台虎钳最高点半握拳，拳刚好抵下颚，钳桌的 长度和宽度则随工作而定。
（4）不能在钳口上敲击工件，而应该在固定钳身的平台上，否则会损坏钳口； （5）丝杠、螺母和其他滑动表面要求经常保持清洁，并加油润滑。
汽车整车结构认知
三、台虎钳使用注意事项
（1） 夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。 （2）强力作业时，应尽量使力朝向固定钳身。 （3） 不许在活动钳身和光滑平面上敲击作业。 （4） 对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。
钳工台虎钳、砂轮机、钻床
第一部分.钳工常用设备和工量具使用方法项目一了解台虎钳、砂轮机、钻床的作用、种类、规格、构造及安全操作规范。
钳工常用的设备有：钳工工作台及台虎钳，砂轮机，钻床等。
一、台虎钳1.台虎钳是钳工夹持工件进行手工操作的通用夹具，其规格用钳口的宽度来表示。
台虎钳常用的有100㎜、125mm和150mm等规格。
2.台虎钳的结构：台虎钳通常按其结构分为固定式和回转式，回转式台虎钳在工具钳工中应用非常广泛。
3.台虎钳的使用操作及维护保养方法（1）安装台虎钳时，必须使固定钳身的钳口工作面处于钳桌的边缘外，以便在夹持长的工件时下端受到阻碍；（2）台虎钳在钳桌上的固定要牢固，工作时应注意左右两个转座手柄必须扳紧，且保证钳身没有松动迹象，以免损坏钳桌、台虎钳及影响工件的加工质量；（3）夹紧工件时，只允许用手的力量来扳紧丝杆手柄，不允许用锤子敲击手柄或套上长管子去扳手柄，以免丝杆、螺母及钳身因受力过大而损坏；（4）夹紧工件所需夹紧力的大小，应视工件的精度、表面粗糙度、刚度及操作要求来定。
原则是既要夹紧可靠，又不要损伤和破坏完工后工件的质量；（5）有强力作用时，应尽量使强力朝向固定钳身，以免损坏丝杆和螺母；（6）不允许在活动钳身的光滑平面上进行敲击作业，以免降低活动钳身与固定钳身的配合性能；（7）台虎钳使用完后，应立即清除钳身上的切屑，特别是对丝杆和导向面应擦干净，并加注适量机油，有利于润滑和防锈。
二、砂轮机1. 砂轮机是用来磨去工件或材料的毛刺和锐边以及刃磨钻头、刮刀等刀具或工具的简易机器。
2. 砂轮机按外形可分为台式与立式两种。
3. 砂轮机安全操作（1）砂轮机起动前，应检查安全托板装置是否固定可靠和完好，并注意观察砂轮表面有无裂缝；（2）砂轮机起动后，应观察砂轮机的旋转是否平稳，旋转方向与指示牌是否相符，磨屑向下飞离，不致伤人。
（3）砂轮外圆表面若不平整，应用砂轮修正器及时修正；（4）砂轮机应有安全罩，使用时要待砂轮转速正常后才能进行磨削；（5）对长度＜50mm的小件进行磨削时，应用钳子或其它工具夹持，千万不能用手握；（6）操作时，人不能正对砂轮站立，应站在砂轮的侧面或斜侧位置。
钳工操作台虎钳详细解说
东莞五金冲压加工厂，钳工操作台虎钳详细解说
东莞五金冲压加工厂专业生产五金冲压件，生产面积达10万平方米，拥有各种各样的生产工具，其中就包括台虎钳，属于钳工经常使用的工具，有些新员工可能不太了解，诚瑞丰公司为你分析。
1.【冲压加工】台虎钳的分类：
它的作用是夹取各种工件，以钳口的宽度来分类，有4、5、6、7、10、12英寸这几种，对应的钳口宽度是100、125、150、200、250、300mm，也就是开口最大宽度。
结构上有回转式和固定式两种。
这里简单介绍一下回转式，它的操作方便，在夹紧手柄时还可以在底盘上进行转动，上部钢钳口经过淬火处理，留有斜齿纹，防止部件滑动。
2.【冲压加工】台虎钳的使用：
①安装时要将钳口与工作台持平，高度与操作员的高度相适应与手肘持平，
这样更省力。
②为了受力更加均匀，工件通常应放在钳口的中间位置。
③为了保护虎钳丝杆和螺丝纹，应避免在转动手柄时用锤子敲击，更不能增
加套管。
④在工作环境上，避免在光滑的表面上进行加工。
⑤未使用时，应在虎口钳的螺丝、滑动块处使用润滑油保养，防止生锈。
⑥在操作时，使力量中心朝向钳身。
以上就是东段五金冲压加工厂对台虎钳的详细解说。
诚瑞丰提供五金冲压件生产组装业务，高质量按时出货！欢迎联系合作。
管子台虎钳的型号及使用
手柄，待工件夹持牢固，就可以进
行具体操作了；
管子台虎钳的型号及使用教学内容（约75分钟）
夹持工件松紧要适度，应逐步旋紧，上、
下牙块压紧前，要把活动锁销锁好；
润滑丝杠时，要边旋转边加润滑油。
型号
管子台虎钳
管子台虎钳的型号及使用教学内容（约75分钟）
管子台虎钳的技术规范
型 号 夹持管子最大外径 （mm） 70 90 110 150
1 2
3 4
5 6
200 250
管子台虎钳的型号及使用教学内容（约75分钟）
三、管子台虎钳的正确使用与保养
选择与加工件规格相符的管子台虎钳； 使用前，应松手柄，拔出活动锁销，扳起锁钩，
油气集输工艺技术
常用工具、用具、量具
开发系集输教研室
彭
朋
管子台虎钳的型号及使用教学内容提要
（约5分钟）
一、管子台虎钳的作用 二、管子台虎钳的结构与型号 三、管子台虎钳的正确使用与保养
管子台虎钳的型号及使用教学内容（约75分钟）
课 前 提 问
管子台虎钳的型号及使用教学内容（约75分钟）
一、管子台虎钳的作用
管子台虎钳，又称龙门台虎钳（管子压力钳）， 用来夹稳金属管，以便进行绞制螺纹或割断等工作 的专用工具。
管子台虎钳的型号及使用教学内容（约75分钟）
二、管子台虎钳的结构与规格
管子台虎钳的型号及使用教学内容（约75分钟）
管子台虎钳的型号：
1号、2号、3号、4号、5号和6号 管子台虎钳的代号表示：
GTQ-□
打开钳架，检查固定销钉是否牢固，钳柄是否有
裂痕，并用机油Biblioteka 滑夹紧丝杠；管子台虎钳的型号及使用教学内容（约75分钟）
虎钳课程设计PPT
虎钳课程设计PPT虎钳是一种机械手工具，常用于夹持、夹紧、固定物体等操作。
它具有结构简单、使用方便、夹持力大等特点，被广泛应用于各个领域的工作中。
为了让学生更好地了解虎钳的原理、结构和使用方法，我设计了一份虎钳课程的PPT，以下是详细内容：1.引言-简要介绍虎钳的定义和作用，说明为什么学习虎钳很重要。
2.虎钳的构造-介绍虎钳的主要组成部分，包括钳体、钳臂、钳手和调节螺母等。
-展示虎钳的不同结构和类型，如固定钳、座钳和移动钳等。
3.虎钳的工作原理-详细解释虎钳的工作原理，包括杠杆原理、螺旋原理和摩擦原理等。
-提供具体的示意图和实例，以帮助学生更好地理解虎钳的工作原理。
4.虎钳的使用方法-解释如何正确使用虎钳，包括选择适当的虎钳、固定物体和使用力度等。
-提供使用虎钳的步骤和注意事项，以确保安全和有效的操作。
5.虎钳的维护保养-强调虎钳的维护保养很重要，可以延长其使用寿命。
-介绍常见的维护保养方法，如清洁虎钳、定期润滑和检查零件等。
6.虎钳的应用领域-展示虎钳在不同行业中的应用，如机械制造、汽车维修和电子组装等。
-提供虎钳的实际案例，让学生了解虎钳在工作中的重要性和实用性。
7.虎钳的发展趋势-介绍虎钳的发展历程和未来的发展趋势。
-分析虎钳的改进方向和可能的技术创新。
8.总结与展望-简要总结虎钳课程的内容和要点。
-展望学习虎钳对学生的重要性和未来的应用前景。
以上是我设计的虎钳课程PPT的主要内容。
通过这份PPT，学生可以深入了解虎钳的原理、结构和使用方法，增加对虎钳的认知和应用能力。
此外，还可以通过实例展示虎钳在不同领域的应用，激发学生的学习兴趣和创新意识。
希望这份PPT能够帮助学生更好地理解和掌握虎钳的知识。
钳工操作实训.pptx
（1）看清图纸，了解零件上需划线的部位和有关的加工工艺，明确零 件及划线部位的作用和要求。 （2）确定划线基准。 （3）检查清理毛坯或已加工过的半成品，并用铅块或木块堵孔，在划 线部位上涂上涂料。 （4）支承找正工件。 （5）划线。先划出划线基准及其他水平线，再反转，找正，划出其他 的线。注意在一次支承中，应把需要划的平行线划完，以免再次支承补 划，造成误差。 （6）详细检查划线的准确性和线条有无漏划。 （7）在线条上打样冲眼。
第7页/共108页
实训项目二 划线
2．千斤顶
第8页/共108页
实训项目二 划线
3．方箱
第9页/共108页
实训项目二 划线
4．V形铁
5．划针
第10页/共108页
实训项目二 划线
6．划卡
7．划规
第11页/共108页
实训项目二 划线
8．划针盘
9．高度游标尺
高度游标尺划线盘（见图1.8） 用于精密划线和测量尺寸，不允 许在毛坯上划线。在划线过程中 使刀刃一侧成45°角平稳接触 工件，移动尺座划线
第46页/共108页
实训项目五 锉削
3．工件尺寸偏小超差
（1）划线不正确。 （2）未及时测量或测量不准确。
4．工件表面粗糙度达不到要求
（1）锉刀齿纹选用不当。 （2）锉纹中间嵌有锉屑未及时清除。 （3）粗、精锉削加工余量选用不合适。 （4）直角边锉削时未能选用光边锉刀。
第47页/共108页
实训项目五 锉削
第40页/共108页
实训项目五 锉削
3．曲面锉削 （1）锉削外圆弧面时，可以横向或纵向弧面锉削，但锉刀必须同时 完成前进运动和绕工件圆弧中心摆动的复合运动
第41页/共108页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台虎钳，又称台钳（虎 钳），是中、小型工件凿 削加工专用工具。
安装在钳台上，用于稳 定地夹持工件。
.
4
台虎钳的规格及使用教学内容（约75分钟）
台虎钳分为固定式和回转式（转盘式）
.
5
台虎钳的规格及使用教学内容（约75分钟）
二、台虎钳的结构与规格
台虎钳由固定部分和活动部分组成
活动钳口
固定钳口
手柄
砧面
➢ 丝杠要经常保养，除污
防腐蚀，保证灵活好用。
.
11
.
8
台虎钳的规格及使用教学内容（约75分钟）
➢ 工件要夹牢，防止加工时滑落，保护好加工
件的加工面，夹紧度要适当；
.
9
台虎钳的规格及使用教学内容（约75分钟）
➢ 工件尺寸超过钳口长度时，应使用支架和垫
铁垫实；
➢ 使用手锤时，用力要适当； ➢ 不能用台虎钳夹持工件烧焊；
.
10
台虎钳的规格及使用教学内容（约75分钟）
油气集输工艺技术
常用工具、用具、量具
开发系集输教研室 彭朋
.
1
台虎钳的规格及使用教学内容提要（约5分钟）
一、台虎钳的作用与种类 二、台虎钳的结构与规格 三、台虎钳的正确使用与保养
.
2
台虎钳的规格及使用教学内容（约75分钟）
课 前 提 问
.
3
台虎钳的规格及使用教学内容（约75分钟）
一、台虎钳的作用与种类
导轨体
进退丝杠
.
6
台虎钳的规格及使用教学内容（约75分钟）
技术规范（规格）： 以钳口的最大宽度表示
75mm，100mm，125mm，150mm，200mm等
.
7
台虎钳的规格及使用教学内容（约75分钟）
三、台虎钳的正确使用与保养
➢ 台虎钳必须可靠地固定在工作台上，丝杠和
导轨应保持清洁润滑；
➢ 台虎钳体要紧固、平稳，角度要适当；
