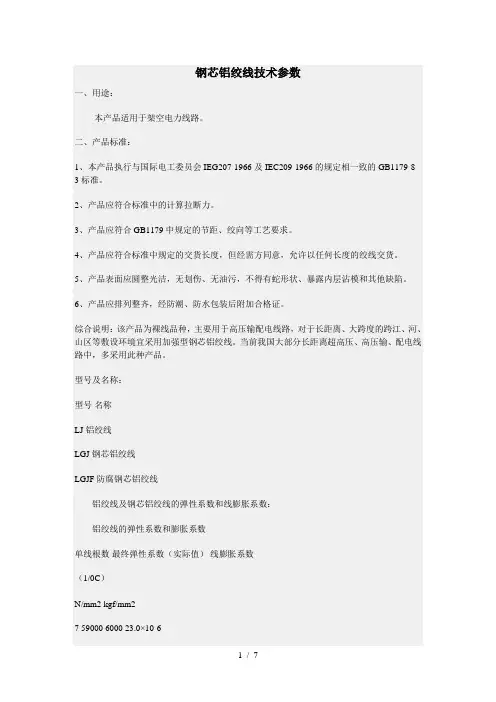

钢芯铝绞线技术规范国家电网公司
钢芯铝绞线技术参数
钢芯铝绞线技术参数一、用途：本产品适用于架空电力线路。
二、产品标准：1、本产品执行与国际电工委员会 IEG207-1966 及 IEC209-1966 的规定相一致的 GB1179-83 标准。
2、产品应符合标准中的计算拉断力。
3、产品应符合GB1179中规定的节距、绞向等工艺要求。
4、产品应符合标准中规定的交货长度，但经需方同意，允许以任何长度的绞线交货。
5、产品表面应圆整光洁，无划伤、无油污，不得有蛇形状、暴露内层沾模和其他缺陷。
6、产品应排列整齐，经防潮、防水包装后附加合格证。
综合说明：该产品为裸线品种，主要用于高压输配电线路，对于长距离、大跨度的跨江、河、山区等敷设环境宜采用加强型钢芯铝绞线。
当前我国大部分长距离超高压、高压输、配电线路中，多采用此种产品。
型号及名称：型号名称LJ 铝绞线LGJ 钢芯铝绞线LGJF 防腐钢芯铝绞线铝绞线及钢芯铝绞线的弹性系数和线膨胀系数：铝绞线的弹性系数和膨胀系数单线根数最终弹性系数（实际值）线膨胀系数（1/0C）N/mm2 kgf/mm27 59000 6000 23.0×10-619 56000 5700 23.0×10-637 56000 5700 23.0×10-661 54000 5500 23.0×10-6注：1、弹性系数值的精确度为±300N/mm2(±300kgf/mm2)。
2、弹性系数适用于受力在15％～50％计算拉断力的铝绞线。
钢芯铝绞线的弹性系数和线膨胀系数（包括：不同结构的铝钢截面比）结构铝钢截面比最终弹性系数（实际值）线膨胀系数（计算值）（1/0C）铝钢（N/mm2) (kgf/mm2)6 1 6.00 79000 8100 19.1×10-67 7 5.06 76000 7700 18.5×10-612 7 1.71 105000 10700 15.3×10-618 1 18.00 66000 6700 21.2×10-624 7 7.71 73000 7400 19.6×10-626 7 6.13 76000 7700 18.9×10-630 7 4.29 80000 8200 17.8×10-630 19 4.37 78000 8000 18.0×10-642 7 19.44 61000 6200 21.4×10-645 7 14.46 63000 6400 20.9×10-648 7 11.34 65000 6600 20.5×10-654 7 7.71 69000 7000 19.3×10-654 19 7.90 67000 6800 19.4×10-6注：1、弹性系数值的精确度为±3000N/mm2(±300kgf/mm2).2、弹性系数适用于受力在15％～50％计算拉断力的钢芯铝绞线。
01 钢芯铝绞线专用技术规范
≥14 ≥245
卷绕试验
d/8 圈
1 倍钢丝直径紧密卷绕 8 圈， 镀锌钢线应不断裂。
投标人保证值
镀锌钢线应较光洁，并 且不应有与良好的商品 不相称的所有缺陷。
3.80 0
0.032
≥1310
≥1245
≥1170 ≥3.5 ≥14 ≥245 1 倍钢丝直径紧密卷绕 8 圈，镀锌钢线应不断
、
项目
镀锌层附着性
得断裂。
投标人保证值
表面应光洁，并不得有 与良好的商品不相称的 任何缺陷。
3.8 0.03
0 ≤42.17 ≥170 ≥162 ≥130 8.042 25.82 1d 卷绕 8 圈，退 6 圈， 重新紧密卷绕，铝线不 得断裂。
表 1.2-3
镀锌钢线技术参数响应表
项目
单位
招标人要求值
制造厂(商)
原产地
外径
mm
11.4
11.4
单位长度质量
kg/km
275.2
275.2
20℃时直流电阻
Ω/km
≤0.4217
≤0.4217
额定抗拉力
kN
≥23.39
≥23.39
弹性模量 线膨胀系数
GPa
105.0
1/℃
15.3×10-6
105.0 15.3×10-6
钢芯 1 根层
/
1
1
铝线内层
/
/
/
铝线邻外层
/
/
/
节径比
%
25%
40%
RTS
RT
RTS
RTS
S
10 年蠕变量
%
20 年蠕变量
%
钢芯铝绞线技术规范书
钢芯铝绞线技术规范书目录1 概述1.1 工作范围1.2 工艺质量1.3 标准1.4 计量单位1.5 投标时应提交的资料1.6 文件和图纸1.7 检查1.8 交货1.9 质保期2 导线2.1 概述2.2 钢芯铝绞线技术条件2.3 设计及制造2.4 试验和检验2.5 包装及标志2.6 运输2.7 供货数量1 概述1.1 工作范围本技术条件包括用于××线路钢芯铝绞线的设计、制造、试验、检验、包装和供货。
1.2 工艺质量本技术条件和图纸所包含的材料的工艺和精加工应符合国内最先进的制造和装配实践。
提供的产品应是全新的, 其设计和制造均应按照招标方批准的文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而免除卖方提供第一流产品、工作质量及服务的责任。
倘若发现任何疏漏和不正确之处, 卖方必须通知买方, 在差异问题未纠正之前仍进行的任何工作应由卖方负责。
1.3 标准除技术条件书和图纸中所提出的要求以外, 卖方应遵循相关国家标准和行业标准的最新版本。
1.4 计量单位在设计资料、技术条件和图纸等文件中, 应使用SI 公制系统, 且温度用摄氏温度。
1.5 投标时应提交的资料为了能合理评标, 每个投标者应在投标书中提交以下的资料和数据:(l) 厂商名称和制造厂商推荐供货的原产地。
(2) 必要的图纸, 产品型录, 散页材料, 材料技术条件及其识别和描述性文字, 以明确表明该产品能满足标书的所有要求。
(3) 同类或类似产品在同电压等级的工程中, 不少于三年的成功供货的记录, 包括用户及工程项目、供货量、供货时间等。
(4) 同类或类似产品的型式试验的鉴定报告, 以证明所提供的产品能完全满足标书的要求。
(5) 对于所推荐的任何替代货物, 除完整的技术规范书和必要的说明文献外, 要提交与本技术条件书出现差异的报告。
1.6 文件和图纸(1) 生产进度表卖方应在合同签订后不超过一个月的时间内, 尽快向买方提交一份生产进度表, 以详细说明工作开展的程序。
01 钢芯铝绞线专用技术规范
导线、地线技术规范1 标准技术参数投标人应仔细阅读“表2.5 货物需求及供货范围一览表”，并认真逐项填写所招标规格的钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。
如有偏差，请填写技术偏差表。
1.1 JL/G1A-50/8-6/1标准技术参数1.2 JL/G1A-70/10-6/1标准技术参数1.3 JL/G1A-95/15-26/7标准技术参数1.4 JL/G1A-120/20-26/7标准技术参数1.5 1×19-11.5-1270-B(GJ-80)标准技术参数1.7 1×19-13.0-1370-B(GJ-100)标准技术参数2 项目需求部分2.1货物需求及供货范围一览表货物需求及供货范围一览表见表2.1。
表2.1注：(1) 项目单位在表中“工程名称”栏填写使用所采购钢芯铝绞线的工程项目名称。
(2) 在“项目单位要求”部分填写所采购钢芯铝绞线的“数量”和“技术参数”，并在备注栏注明所采购钢芯铝绞线是用于地线还是导线；在其它规格钢芯铝绞线的相应部分填写“/”。
2.2 图纸资料提交单位卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表2.2。
表2.22.3 工程概况本工程项目单位：本工程设计单位：2.4 使用条件2.5 项目单位技术差异项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“技术差异表” 中列出。
项目单位对技术规范“通用部分”的补充和修改，填写“技术规范通用部分条款变更表”。
3 投标人响应部分投标人应认真逐项填写“标准技术参数表”、“技术差异表”和“技术规范通用部分条款变更表”中的要求。
如有与本技术规范书要求不一致的地方，应逐项在“技术偏差表” 中列出，必要时应提供相应的试验报告。
钢芯铝绞线技术规范国家电网公司
钢芯铝绞线技术规范国家电网公司1国家电网公司物资采购标准钢芯铝绞线专用技术规范(编号:140 -0000-02)国家电网公司二〇一〇年十月1目录1标准技术参数 ························································错误!未定义书签。
1.1 JL/G1A-35/6-6/1标准技术参数······························错误!未定义书签。
1.2 JL/G1A-150/25-26/7标准技术参数 ·························错误!未定义书签。
钢芯铝绞线技术规范书
钢芯铝绞线技术规范1 概述投标厂家必须认真阅读本招标书技术条件，并对此技术规范逐条响应，如所提供的产品在技术上与本规范存在差异，必须在技术差异表中注明，否则视为完全同意本技术规范。
1.1 工作范围本技术规范书适用于江苏省电力公司无锡供电公司2011年度输配电工程中所需钢芯铝绞线的设计、制造、试验、包装和供货。
1.2 工艺质量投标厂家提供的产品应是采用最先进的生产加工工艺，并符合本技术规范书的要求。
1.3 遵循标准GB1179-83 钢绞线及钢芯铝绞线GB3955-83 圆铝线GB3428-82 钢芯铝绞线用镀锌钢丝GB2973-82 镀锌钢丝锌层重量试验方法—气泡法GB2972-82 镀锌钢丝锌层硫酸铜试验方法GB2976-82 金属线材缠绕、松懈试验方法GB238-82 金属材料反复弯曲试验方法GB4005.2-83 电线电缆交货盘—型式尺寸GB4005.2-83 电线电缆交货盘—技术要求GB1200-88 镀锌钢绞线GB699-88 优质碳素钢结构钢技术条件GB228-87 金属拉伸试验方法GB239-84 金属线材扭转试验方法GB2104-88 钢丝绳包装、标志及质量证明书的一般规定IEC209 钢芯铝绞线除此标准以外，卖方可以推荐其他标准，但事先必须通过买方认可，或选择其中较高标准。
1.4 计量单位在设计资料和文件中采用的单位是公制系统，温度采用摄氏度。
1.5投标应提交的资料⑴制造厂商地址名称⑵关于每项供货的技术规范或标准⑶提供投标产品的供货业绩及相应运行情况证明⑷证明投标产品相同或等价的试验报告⑸提交与本技术规范书差异的报告⑹提供所投标的产品的起始和最终的应力—应变曲线及蠕变曲线⑺提供ISO9000系列质量保证体系的证明⑻提供投标产品的生产能力及与之有关的生产及试验装备、台班生产能力等资料1.6 检验和监造⑴卖方应在工厂检验前半个月内书面通知买方，买方派工程师到生产厂为导线试验作鉴证。
钢芯铝绞线技术规范书
钢芯铝绞线技术规范书目录1 概述1.1 工作范围1.2 工艺质量1.3 标准1.4 计量单位1.5 投标时应提交的资料1.6 文件和图纸1.7 检查1.8 交货1.9 质保期2 导线2.1 概述2.2 钢芯铝绞线技术条件2.3 设计及制造2.4 试验和检验2.5 包装及标志2.6 运输2.7 供货数量1 概述1.1 工作范围本技术条件包括用于××线路钢芯铝绞线的设计、制造、试验、检验、包装和供货。
1.2 工艺质量本技术条件和图纸所包含的材料的工艺和精加工应符合国内最先进的制造和装配实践。
提供的产品应是全新的, 其设计和制造均应按照招标方批准的文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而免除卖方提供第一流产品、工作质量及服务的责任。
倘若发现任何疏漏和不正确之处, 卖方必须通知买方, 在差异问题未纠正之前仍进行的任何工作应由卖方负责。
1.3 标准除技术条件书和图纸中所提出的要求以外, 卖方应遵循相关国家标准和行业标准的最新版本。
1.4 计量单位在设计资料、技术条件和图纸等文件中, 应使用SI 公制系统, 且温度用摄氏温度。
1.5 投标时应提交的资料为了能合理评标, 每个投标者应在投标书中提交以下的资料和数据:(l) 厂商名称和制造厂商推荐供货的原产地。
(2) 必要的图纸, 产品型录, 散页材料, 材料技术条件及其识别和描述性文字, 以明确表明该产品能满足标书的所有要求。
(3) 同类或类似产品在同电压等级的工程中, 不少于三年的成功供货的记录, 包括用户及工程项目、供货量、供货时间等。
(4) 同类或类似产品的型式试验的鉴定报告, 以证明所提供的产品能完全满足标书的要求。
(5) 对于所推荐的任何替代货物, 除完整的技术规范书和必要的说明文献外, 要提交与本技术条件书出现差异的报告。
1.6 文件和图纸(1) 生产进度表卖方应在合同签订后不超过一个月的时间内, 尽快向买方提交一份生产进度表, 以详细说明工作开展的程序。
钢芯铝绞线关键技术标准规范书
钢芯铝绞线技术规范书
技术规范
1、技术参数表
JL/G1A-185/30-26/7原则技术参数
JL/G1A-185/30-26/7钢芯铝绞线技术参数响应表
JL/G1A-185/30-26/7铝单线技术参数响应表
1.8-3 JL/G1A-185/30-26/7镀锌钢线技术参数响应表
1.12 JL/G1A-240/30-24/7原则技术参数
表1.12-1 钢芯铝绞线技术参数表
表1.12-2 铝单线技术参数表
表1.12-3 镀锌钢线技术参数表
JL/G1A-300/25-48/7原则技术参数
1.13-1 JL/G1A-300/40-24/7钢芯铝绞线技术参数响应表
1.13-2 JL/G1A-300/40-24/7铝单线技术参数响应表
1.13-3 JL/G1A-300/40-24/7镀锌钢线技术参数响应表
JL/G1A-400/35-48/7原则技术参数
JL/G1A-400/35-48/7钢芯铝绞线技术参数响应表
JL/G1A-400/35-48/7铝单线技术参数响应表
JL/G1A-400/35-48/7镀锌钢线技术参数响应表
1.2 JL/G1A-500/45-48/7原则技术参数
1.2-1 JL/G1A-500/45-48/7钢芯铝绞线技术参数响应表
1.2-2 JL/G1A-500/45-48/7铝单线技术参数响应表
1.2-3 JL/G1A-500/45-48/7镀锌钢线技术参数响应表。
