倒闸操作，是变配电运行中的必备基础知识，也是每一个电力技术人员都需要了解的，关于倒闸操作，并不是简单的停电，送电就完了，是需要很完善的倒闸操作流程的。
包括：实际操作人，倒闸操作票，停送电的顺序等等，在实际的倒闸操作中，不允许违规作业，否则可能会导致很严重的后果。
10kV线路及开关检修倒闸操作1、线路停电操作,必须先拉开开关,再拉开刀闸(拉出小车),送电的顺序与此相反,不得带负荷拉、合刀闸。
开关在合闸状态时,带负荷拉L1线路侧刀闸造成线路短路事故,L1线路保护动作切除故障。
开关在合闸状态时,带负荷拉L1母线侧刀闸造成母线短路事故,上一级保护动作跳闸,母线停电,该母线所带负荷全部停电。
2、线路送电,操作开关、刀闸前,必须先投入操作电源和保护装置。
线路送电时,先投入操作电源和保护,液压机构投入油泵电机电源且压力升至正常值,小车开关在推至运行位置前要插上二次插头。
如果送电线路存在故障,保护动作切除故障,若未投入操作电源和保护,只能由上一级的保护动作切除故障,致使母线停电,所带负荷全部被迫停电。

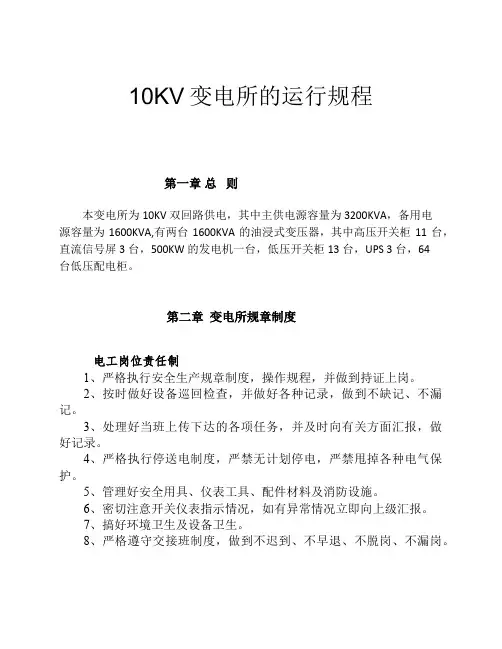

10KV 变电所的运行规程
10KV变电所的运行规程第一章总则本变电所为10KV 双回路供电，其中主供电源容量为3200KVA，备用电源容量为1600KVA,有两台1600KVA的油浸式变压器，其中高压开关柜11台，直流信号屏3台，500KW 的发电机一台，低压开关柜13台，UPS 3台，64台低压配电柜。
第二章变电所规章制度电工岗位责任制1、严格执行安全生产规章制度，操作规程，并做到持证上岗。
2、按时做好设备巡回检查，并做好各种记录，做到不缺记、不漏记。
3、处理好当班上传下达的各项任务，并及时向有关方面汇报，做好记录。
4、严格执行停送电制度，严禁无计划停电，严禁甩掉各种电气保护。
5、管理好安全用具、仪表工具、配件材料及消防设施。
6、密切注意开关仪表指示情况，如有异常情况立即向上级汇报。
7、搞好环境卫生及设备卫生。
8、严格遵守交接班制度，做到不迟到、不早退、不脱岗、不漏岗。
第三章巡回检查制度1、变电所每班巡回检查两次，并如实填写巡回记录。
2、巡检过程中，思想集中，仔细观察运行设备的各种保护、指示、温度等情况。
3、大修后和新投入使用的设备应加强巡检。
4、检查电气设备的各种保护，仪表、信号指示是否正常。
5、检查开关悬挂的标志牌与设备实际运行情况一致。
6、检查电气设备声音、温度是否正常。
7、检查连接螺栓、螺帽是否齐全、紧固、有无锈蚀。
8、检查接地装置是否完好，连接是否可靠。
第四章变压器的巡视检查和事故处理变压器巡视检查内容1、变压器的外表应无裂痕，无异物。
2、变压器的接线桩头应无发热现象。
3、变压器的油位应在正常范围之内，无漏油、渗油现象。
4、变压器的温度指示应正常，风冷装置应正常工作。
5、变压器的接地应可靠。
变压器发现有下列故障象征之一时，应立即停运处理；1、变压器内部音响很大，很不正常，有爆裂声；2、油枕或防爆管喷油；3、套管有严重的破损和放电现象；4、大量漏油致使油面降至看不见油位；油色变化太大，出现碳质。
5、在正常负荷和冷却条件下，变压器温度不正常，不断上升。
10KV变电所的倒闸操作
10KV高压倒闸操作流程（停电）
附：送电与停电程序顺序相反。
高压配电室停送电操作程序
1、倒闸操作必须根据值班调度员或值班负责人的指令，受令人复诵无误后执行。
2、操作人查对模拟系统图，填写操作票。
3、监护人、值班负责人审票，发现错误应由操作人重新填写。
4、监护人与操作人相互考问和预想。
5、值班负责人发布操作指令，并复诵无误。
6、准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、验电笔等。
7、监护人逐项唱票，操作人复诵，并核对设备名称编号相符。
8、监护人确认无误后，发出允许操作的命令“对，执行”；操作人正式操作，
监护人逐项勾票。
9、对操作后设备进行全面检查。
10、向调度及值班负责人汇报操作任务完成并做好记录。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
10KV变电所的倒闸操作
10KV 变电所的倒闸操作1、电气设备的倒闸操作技术要求如下:(1送电时应先合隔离开关,后台断路器;停电时拉开顺序与此相反。
严禁带负荷拉、合隔离开关。
(2断路器两侧的隔离开关的操作顺序如下:送电时先送电源侧隔离开关,后台负荷侧开关;停电时先拉负荷侧隔离开关,后拉电源侧隔离开关。
(3栾变压器两侧或三侧断路器的操作规定如下:停电时先停负荷侧断路器,后停电源侧断路器,送电时顺序相反。
(4变压器送电时,先合电源侧,后台负荷侧;停电时相反。
(5 双母线结构的变电所, 当出现一根母线换到另一根母线上时应先合母线联络断路器,而后再切换出线断路器母侧的隔离开关。
(6倒闸操作中,应注意防止通过电压互感器二次、微机 UPS 不间断电源装置和所内变二次侧返回电源至高压侧(也就是反送电。
(7停用电压互感器时应考虑有关保护、自动装置及计量装置。
(8两组所内变倒电源时,应先拉后合。
(9装设和取下所内二次总保险时,应先断开所内变高压电源(所内变二次装空开除外。
2、当采用电磁机构电动操作闭合高压断路器时,应观测直流电流表的变化,倒闸后电流表应返回。
连续操作高压断路器时,应观察直流母排的电压变化。
3、 10Kv 开关柜带电显示器的使用规定:(1凡装有鉴定合格且运行良好的带电显示器,可作为线路有电无电的依据。
(2所内正常操作时,拉开断路器前检查三相监视全亮,拉开断路器后检查三相监视灯全灭,即可认为线路无电。
(3当断路器由远方操作,拉开或事故掉闸后,如带电显示器三相监视灯全灭,即可认为线路无电。
(4 使用带电显示器验电应列入操作步骤, 如:检查 2011带电显示器三相灯亮、检查 211带电显示器三相灯灭。
(5带电显示器应定期检查,如线路有电而其三相监视灯有一相或多相不亮时应及时处理、更换,在未恢复正常前,该带电显示器不得作为验电依据,必须使用验电器进行验电。
10kV变、配电所的倒闸操作
10kV变、配电所的倒闸操作一、操作用术语（1）发令人:指发出操作任务或命令的人员，常由调度员发令，有时由电气负责人发令。
发布的任务或命令可用书面或口头形式，重要的操作应进行录音。
（2）受令人:指接受操作任务或命令的人员,通常由值班员受令。
受令人必须严肃、认真,并应对发令人复诵操作任务或命令,同时将操作票的顺序一并复诵。
（3）监护人:执行工作监护任务的人员，可由值班长担任。
（4）操作人:直接进行操作的人员，通常由副值班长担任。
（5）下令时间:发令人下达操作任务或命令的时间(准确到“时”、“分”)由受令人填写。
（6）操作开始时间:正式开始进行操作的时间(准确到“时”、“分”)，由监护人写在操作票上。
（7）操作完了(结束)时间：即操作顺序的最后一步完结的时间(准确到“时”、“分”)，也应由监护人负责填写。
（8）操作顺序:按操作的正确顺序进行组合后依次填写在操作票上。
（9）操作项目：操作顺序每一步的具体内容(包括检査、核对以及其他应进行的工作内容)。
（10）拉开:指分断刀开关、隔离开关、负荷开关、断路器、跌开式燦断器等的操作。
（11）分闸位置:高、低压电器分断操作后，该设备应处于一种断路状态。
（12）合上:指闭合刀开关、隔离开关、负荷开关、断路器、跌开式熔断器等的操作。
（13）合闸位置:高、低压电器闭合操作后，该设备应处于接通状态。
（14）退出:指继电保护装置或变压器退出运行。
操作票中的“退出”一词常专用于“重合闸装置”等。
（15）投入：指继电保护装置或变压器投入运行(如“重合闸装置”，过流、速断保护)。
（16）报数:数字的读法。
下面列出数字的读音（括号内为读音的含义），一般在操作时发令和复诵命令都应采用该读音。
通常将0至九读为洞（0）、幺（一）、两（二）、三（三）、四（四）、五（五）、六（六）、拐（七）、八（八）、九（九）。
（17）取下:指熔断器熔丝管摘取下来的操作,也可称该操作为“摘下"或“拿下”。
10KV高压配电室倒闸操作制度
10KV高压配电室倒闸操作制度10KV高压配电室倒闸操作制度倒闸操作是项技术性较强的重要工作，操作人员必须充分了解有关电气设备相互之间的连接运行情况以及保护整定值等情况,集中精力,谨慎操作。
1 .倒闸操作必须按照运行领导人的命令或同意后才能进行。
紧急情况下(火灾、自然灾害、人身事故等)才允许不经同意,先行操作,但事后尽速汇报。
2. 倒闸操作设备必须获得各位运行现场领导人同意后进行3. 倒闸操作不得在交接班时进行,尽可能在负荷最小时进行,紧急情况例外。
4. 倒闸操作须在模拟盘上除表示闸刀,开关分合闸位置外,还应表示出接地线的位置和临时编号,操作完毕后在模拟盘上标明清楚。
5. 必须遵照倒闸操作票的顺序进行,严禁凭想象、凭记忆。
6.0配电室内的操作范围包括下列各项6.1 开关、闸刀、熔丝的合上或拉开6.2 交直流操作回路的合上或拉开6.3 继电保护、自动装置的启用或停用6.4 临时接地线的拆除和撤出(包括验、放电)6.5 核相、核相序及用摇表测绝缘6.6 保险管的挂上或取下7. 操作人员应严格遵守下列步骤模拟盘演习--安全措施--立正就位--核对铭牌--高声唱票--高声复票--允许正式操作--实际操作--逐项勾票、记时间--检查设备--完成汇报8.电气运行倒闸操作规程8.1 配电室的值班员,必须熟悉本电气设备的运行状况,必须熟悉变电室设备的操作方法。
8.2 电气设备倒闸操作的技术要求规定如下8.3送电时,先合隔离开关,后合负荷开关;停电时,先拉负荷开关,后拉隔离开关; 严禁带负荷拉、合隔离开关;8.4 开关两侧的隔离开关操作顺序如下送电时,先合电源侧隔离开关,后合负荷侧隔离开关; 停电时先拉负荷侧隔离开关,后拉电源侧隔离开关;8.5变压器两侧开关的操作顺序如下:停电时,先停负荷侧开关,后停电源侧开关; 送电时,先合电源侧开关,后合负荷侧开关;8.6倒闸操作中,应该注意防止通过电压互感器二次返回高压;8.7当采用电动操作合高压开关时,应观察直流电流表的变化;合闸后电流应返回,连续操作高压开关时,应观察直流母线电压的变化。
10KV变电所倒闸操作方法
10KV变电所倒闸操作方法
（1）为了防止误操作事故，变电所的倒闸操作、送电操作必需填写操作票。
（2）倒闸操作、送电操作必需两人同时进行，一人监护，一人操作。
特殊重要和简单的倒闸操作、送电操作，应有电气负责人监护。
（3）高压操作应戴绝缘手套，户外操作应穿绝缘鞋、靴，戴绝缘手套。
（4）任何人进入施工现场，必需正确佩戴平安帽。
（5）在施工现场2米半径范围内，应装设不低于1050mm高的护栏、平安隔离带。
（6）在带电设备四周禁止使用钢卷尺（夹有金属丝者）进行测量工作。
（7）全部电气设备的金属外壳应有良好的接地装置。
使用中不准将接地装置拆除或对其用于其他工作。
（8）工作场所的照明，应保证足够的亮度，夜间作业应有充分的照明。
10KV配电系统倒闸操作：
1、送电操作，从电源侧向负荷侧进行操作。
对于同一单元操作，要先合电源侧刀闸，再合负荷侧刀闸，后合断路器。
低压负荷送电后依据功率因数和母线电压降低程度投入补偿电容器。
2、停电操作，从负荷侧向电源侧操作。
要首先拉开补偿电容器开关
和刀闸。
对于同一单元操作，要先拉断路器，再拉开负荷侧刀闸，后拉开电源侧刀闸。
3、留意拉、合刀闸前应检查对应断路器在断开位置。
4、假如是停电检修操作，要在停电后验电确认无电压后装设接地线，以具备检修条件。
变电站倒闸操作规范化范本
变电站倒闸操作规范化范本1. 导言在变电站的运行和维护过程中，倒闸操作是一项重要的任务，其规范化操作是确保变电站安全可靠运行的关键。
本文旨在制定一套变电站倒闸操作规范化范本，以指导操作人员在倒闸操作中遵循统一的操作流程和标准。
2. 应急准备2.1 操作人员应熟悉变电站的倒闸设备和相关操作流程。
2.2 在倒闸操作前，操作人员应检查倒闸设备和周围环境的安全性。
2.3 操作人员应佩戴个人防护装备，包括安全帽、防静电鞋、绝缘手套等。
3. 倒闸操作流程3.1 开始倒闸操作前，操作人员应确认将要操作的设备已经停电，并进行有效地隔离。
3.2 操作人员应按照操作流程要求，先打开配电室门，并观察周围环境是否安全。
3.3 操作人员应检查倒闸设备的工作状态和开关位置，确保倒闸设备处于正常工作状态。
3.4 操作人员应打开工作箱，并按照倒闸操作流程要求，先进行预备操作，包括检查触头、仪表等。
3.5 操作人员应根据倒闸操作流程要求，确定合适的操作顺序和操作方法。
3.6 在进行倒闸操作时，操作人员应在规定的时间范围内完成操作，并确保操作流畅、准确。
3.7 操作人员在完成倒闸操作后，应根据操作流程要求，关闭工作箱，并进行必要的清理和整理。
4. 安全措施4.1 操作人员在进行倒闸操作前，应确保设备已经停电，并进行有效地隔离，防止电击事故的发生。
4.2 操作人员在进行倒闸操作过程中，应时刻保持警觉，注意周围环境，并遵守相应的安全操作规范。
4.3 操作人员应严格按照操作流程要求进行倒闸操作，不得擅自更改操作方法或顺序，以防操作失误引发事故。
4.4 在倒闸操作过程中，操作人员应随时与其他操作人员保持通讯，及时共享信息和协调行动，确保操作的安全性。
4.5 操作人员在进行倒闸操作后，应及时清理操作现场，保持设备周围的整洁和安全。
5. 倒闸操作记录5.1 操作人员在进行倒闸操作过程中，应准确记录操作的时间、日期、设备名称、操作人员姓名等相关信息。
