玻璃幕墙工程施工方案及方法
玻璃幕墙施工方案_3
玻璃幕墙施工方案本工程玻璃幕墙为隐框幕墙，采用银灰色铝合金框，蓝色玻璃，均由专业厂家按设计要求加工构件，经检验合格后运到现场安装。
构件加工过程中派人到厂家监督指导加工，确保原材料的质量及构件加工的质量。
（一）施工准备1、对骨架本身进行处理：注意骨架氧化膜的保护，在与砼直接接触的部位，对氧化膜进行防腐处理。
2、骨架接长采用连接件，分别穿进上、下杆件的端部后，再用螺栓拧紧。
3、施工安装要点：（1）竖框安装要求准确和符合质量标准。
接头采用套筒连接，接头留一定空隙。
连接件与预埋件的连接，采用刚接构造。
（2）立柱安装前应认真核对立柱的规格、尺寸、数量、编号是否与施工图纸相一致；（3）先将竖框与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定竖框，安装标高偏差控制在3mm以内，轴线前后偏差在2mm以内，左右偏差在3mm以内。
同时注意误差不得积累，且开启窗处为正公差。
（4）相邻竖框安装标高偏差不应大于3mm，同层竖框的最大标高偏差不应大于3mm，相邻竖框的距离偏差不应大于2mm。
竖框安装的允许偏差及检查方法应符合下表的规定。
竖框安装的允许偏差（mm）（5）竖框与连接件（支座）接触面之间一定要加防腐隔离垫片。
（6）竖框按偏差要求进行初步定位后进行自检，对不合格的应进行调校修正。
抽检数量为竖框总量的5%以上，且不少于5件。
抽检合格后将连接件（支座）正式焊接牢固。
（7）竖框安装就位、调整后及时固定。
玻璃幕墙安装的临时螺栓等在构件安装、就位、调整、固定后及时拆除。
（8）焊接场地必须采取防火、防爆安全措施后，方可进行操作。
电焊机接地零线及电焊工作回线必须符合有关安全规定。
（9）竖框安装牢固后，必须取掉上下两竖框之间用于定位伸缩缝的标准块，并在伸缩缝处打密封胶。
（二）幕墙组件安装1、选用密封材料（1）先在铝合金框内衬垫氯丁橡胶等弹性材料，防止玻璃因温度变化引起的胀缩导致破坏。
（2）胶垫宽度控制不要超过玻璃宽度，长度根据玻璃质量决定。
外墙玻璃幕墙施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，建筑高度为80米，占地面积为5000平方米。
外墙采用玻璃幕墙系统，旨在实现建筑的美观、节能和安全性。
以下为外墙玻璃幕墙施工方案。
二、施工准备1. 技术准备（1）组织施工技术人员学习相关规范、标准和操作规程，确保施工质量。
（2）对施工人员进行技术交底，明确施工工艺、操作要点和质量要求。
（3）对施工人员进行安全教育培训，提高安全意识。
2. 材料准备（1）玻璃：选择符合国家标准的浮法玻璃，厚度不小于8mm，表面光洁，无裂纹、划痕等缺陷。
（2）铝合金型材：选用优质铝合金型材，表面处理应符合设计要求。
（3）密封胶：选用高性能硅酮密封胶，具有良好的耐候性、耐水性和粘结性。
（4）固定件：选用符合设计要求的固定件，如螺栓、螺母、锚固筋等。
（5）其他材料：如清洁剂、防锈漆、防腐剂等。
3. 工具准备（1）玻璃切割机、铝合金型材切割机、钻孔机、扳手、螺丝刀、水平尺、垂直尺、墨线、标尺等。
（2）电动工具：如电钻、电焊机、切割机等。
（3）手动工具：如锤子、錾子、扳手、螺丝刀等。
三、施工工艺1. 施工流程（1）现场测量放线（2）骨架安装（3）玻璃安装（4）密封胶施工（5）清理、验收2. 施工要点（1）现场测量放线根据设计图纸，对建筑外墙进行测量放线，确保幕墙安装位置准确。
（2）骨架安装骨架安装前，对铝合金型材进行切割、钻孔、组装等处理。
按照设计要求，将骨架与主体结构连接，确保连接牢固。
（3）玻璃安装玻璃安装前，对玻璃进行切割、清洗、检查等处理。
按照设计要求，将玻璃安装到骨架上，确保玻璃与骨架连接牢固。
（4）密封胶施工选用高性能硅酮密封胶，按照设计要求进行施工。
确保密封胶填充饱满、均匀，无气泡、裂缝等缺陷。
（5）清理、验收施工完成后，对幕墙进行清理，确保表面无污渍、灰尘等。
对施工质量进行验收，确保符合设计要求。
四、质量控制1. 材料质量控制对进场材料进行严格检查，确保材料符合国家标准和设计要求。
玻璃幕墙工程专项施工方案
玻璃幕墙工程专项施工方案玻璃幕墙，作为现代建筑中常见的外墙装饰材料，不仅具有良好的采光性能，还能提高建筑的观赏性和美观性。
在玻璃幕墙工程的施工过程中，应制定一套专项施工方案，以确保施工质量和进度。
一、施工前准备工作1.制定施工组织设计，明确施工目标、施工方法和施工计划。
2.编制施工图纸，明确玻璃幕墙的型号规格、施工尺度和安装要求。
3.组织开展安全技术交底，确保施工人员熟悉施工工艺和安全操作规程。
4.准备施工材料和设备，包括玻璃、铝型材、密封胶、安装工具等。
二、玻璃门工程施工1.安装门扇和门框：按照施工图纸指导，安装门扇和门框，并进行水平和垂直调整。
2.安装玻璃门：根据施工图纸要求，使用专用的密封胶将玻璃门固定在门框上，并确保密封胶的平整和牢固。
3.安装门锁和门把手：根据施工图纸要求，安装门锁和门把手，并进行调整和固定。
4.质量检验：对安装完成的玻璃门进行质量检验，检查其平整度、密封性和开关灵活性。
三、玻璃幕墙工程施工1.安装铝合金构件：根据施工图纸要求，按照正确的安装顺序将铝合金构件固定在建筑结构上。
2.安装玻璃：根据施工图纸要求，在铝合金构件上安装玻璃，并使用专用密封胶进行密封和固定。
3.进行密封处理：在玻璃与铝合金构件之间的接缝处，使用密封胶进行密封处理，确保玻璃幕墙的密封性和水密性。
4.进行质量检验：对安装完成的玻璃幕墙进行质量检验，检查其垂直度、平整度和密封性。
四、工程完工验收工作1.进行外观质量验收：对施工完成的玻璃幕墙进行外观质量验收，检查其表面光洁度、色差和缺陷等情况。
2.进行功能性能验收：对施工完成的玻璃幕墙进行功能性能验收，检查其采光性能、隔热性能和防水性能。
3.进行安全性验收：对施工完成的玻璃幕墙进行安全性验收，检查其抗风压性能和抗震性能。
以上是玻璃幕墙工程专项施工方案的主要内容，通过制定详细的施工方案，合理安排施工流程，加强质量控制和安全管理，可确保玻璃幕墙工程的施工质量和进度。
外墙玻璃幕墙施工方案
外墙玻璃幕墙施工方案一、前期准备工作1.确定设计方案：根据建筑设计需求，确定外墙玻璃幕墙的类型、形式和尺寸。
2.资源准备：准备施工所需的工具、设备、材料和人员。
3.检查基础：确保建筑的外墙基础平整、牢固，并进行必要的修整。
如果有必要，应进行加固处理。
4.安全保障：确定施工现场的安全措施，包括设置警示标识、搭建安全网等。
二、施工步骤1.钢结构安装：根据设计方案，安装外墙玻璃幕墙的钢结构。
这包括安装横向或纵向钢柱和钢梁，并确保其水平和垂直度。
2.安装玻璃：根据设计方案，将玻璃板安装到钢结构上。
这可以通过使用吊车和脚手架来完成。
确保玻璃板的尺寸和位置准确无误。
3.玻璃背板安装：在玻璃板的背面，安装玻璃背板。
这可以通过使用螺丝或粘性胶来完成。
确保玻璃背板的固定牢固，以承受风压和温度变化。
4.密封：对玻璃板和玻璃背板进行密封处理。
使用密封胶填充玻璃板与钢结构之间的缝隙，并确保密封胶的质量符合要求。
三、验收和维护1.玻璃幕墙的验收：对玻璃幕墙进行验收，包括检查玻璃板和玻璃背板的安装质量、密封胶的密封性能等。
确保玻璃幕墙符合设计要求和安全标准。
2.维护和保养：定期对玻璃幕墙进行维护和保养，包括清洁玻璃表面、检查密封胶的状况等。
确保玻璃幕墙长期保持美观和功能性。
四、项目管理1.施工管理：建立健全的施工管理体系，包括安全管理、质量管理和进度管理等。
确保施工按计划进行，质量符合要求。
2.成本控制：确保施工成本的合理控制，包括材料的采购、设备的利用和人员的管理等。
防止资源的浪费和成本的增加。
3.环境保护：在施工过程中，采取相应的环境保护措施，包括噪音的控制、粉尘的减少等。
确保施工对周边环境的影响最小化。
总结：。
玻璃幕墙施工方案(1)
玻璃幕墙施工方案(1)
一、施工前准备
在进行玻璃幕墙的施工前，首先要进行全面的施工准备工作。
包括但不限于：
- 确定施工人员及施工团队 - 编制详细的施工计划书 - 检查施工设备及工具的完好
情况 - 调查现场环境，了解周边情况 - 确定施工所需的材料及数量
二、施工流程
1. 基础处理
在进行玻璃幕墙施工前，首先需要对基础进行处理。
具体包括： - 清理基础表面，保证平整 - 检查基础的强度和稳定性 - 根据设计要求进行基础的处理和加固
2. 安装主体结构
2.1 安装主幕墙构架
•按照设计要求，安装主幕墙构架
•对构架进行调整，确保水平和垂直度
2.2 安装隔热层
•将隔热材料按设计要求安装在构架上
3. 玻璃安装
•根据设计图纸，选用合适的玻璃板
•将玻璃板按规定安装在主体结构上
•确保玻璃板的安装位置准确，密封性良好
三、质量控制
在施工过程中，需要严格把控质量，确保施工符合设计要求。
具体控制点包括：- 施工材料的质量检查 - 施工工艺的把控 - 对关键节点进行质量检验 - 完成后的验收工作
四、安全措施
在进行玻璃幕墙施工时，安全是第一位的。
需要做好以下安全措施： - 施工人
员需佩戴相关安全装备 - 设立安全警示标识 - 定期组织安全培训 - 建立健全的应急
预案
五、施工后工作
玻璃幕墙施工完成后，还需要进行相关的清理工作和验收工作，确保工程的完
美交付。
以上便是玻璃幕墙施工方案的简要介绍，希望能为相关施工人员提供一些参考。

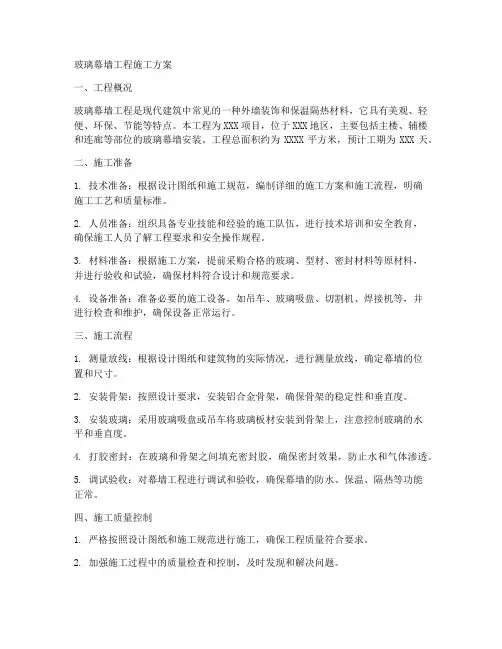

简述玻璃幕墙工程施工方案
玻璃幕墙工程施工方案一、工程概况玻璃幕墙工程是现代建筑中常见的一种外墙装饰和保温隔热材料，它具有美观、轻便、环保、节能等特点。
本工程为XXX项目，位于XXX地区，主要包括主楼、辅楼和连廊等部位的玻璃幕墙安装。
工程总面积约为XXXX平方米，预计工期为XXX天。
二、施工准备1. 技术准备：根据设计图纸和施工规范，编制详细的施工方案和施工流程，明确施工工艺和质量标准。
2. 人员准备：组织具备专业技能和经验的施工队伍，进行技术培训和安全教育，确保施工人员了解工程要求和安全操作规程。
3. 材料准备：根据施工方案，提前采购合格的玻璃、型材、密封材料等原材料，并进行验收和试验，确保材料符合设计和规范要求。
4. 设备准备：准备必要的施工设备，如吊车、玻璃吸盘、切割机、焊接机等，并进行检查和维护，确保设备正常运行。
三、施工流程1. 测量放线：根据设计图纸和建筑物的实际情况，进行测量放线，确定幕墙的位置和尺寸。
2. 安装骨架：按照设计要求，安装铝合金骨架，确保骨架的稳定性和垂直度。
3. 安装玻璃：采用玻璃吸盘或吊车将玻璃板材安装到骨架上，注意控制玻璃的水平和垂直度。
4. 打胶密封：在玻璃和骨架之间填充密封胶，确保密封效果，防止水和气体渗透。
5. 调试验收：对幕墙工程进行调试和验收，确保幕墙的防水、保温、隔热等功能正常。
四、施工质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量符合要求。
2. 加强施工过程中的质量检查和控制，及时发现和解决问题。
3. 对施工过程中的关键环节和重要部位进行验收，确保质量合格。
4. 施工完成后，进行整体调试和验收，确保工程满足使用功能和美观要求。
五、施工安全措施1. 制定详细的安全操作规程，并对施工人员进行安全教育和技术培训。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，严格遵守高空作业、电气安全等规定，防止事故发生。
4. 定期对施工现场进行安全检查，发现问题及时整改。
玻璃幕墙施工方案(详细)
玻璃幕墙施工方案(详细)玻璃幕墙的安装技术及工艺是非常重要的，下面将介绍施工顺序和安装方法。
一、施工顺序在进行玻璃幕墙的安装之前，需要进行结构和埋件的检查，确保支座、立柱、横梁等元件的安装位置准确无误。
接下来是支座、立柱、横梁的安装，避雷安装，隐蔽验收，玻璃安装，层间防火、保温层，装饰条安装和打胶。
二、玻璃幕墙安装方法1.结构、埋件的检查在进行玻璃幕墙的安装之前，需要进行埋件左右、上下偏差的检查，确保预埋件中心线与支座的定位线一致。
同时，还需要检查结构的标高及埋件进出尺寸，将检查尺寸记录下来，反馈给监理、业主、总包。
2.支座及立柱的安装在安装立柱之前，需要将支座在楼层内用五金件螺栓与立柱连接起来，并在支座与立柱接触处加设隔离垫，防止电位差腐蚀。
连接完毕后，再进行就位安装。
立柱安装调节需要进行上下、左右、前后的调节，并进行轴向偏差的检查，控制在±1mm范围内。
底层立柱安装完毕后，在安装上一层立柱时，需要在两立柱之间安装套筒，并进行密封胶的打胶，防止雨水入侵。
3.横梁安装横梁的安装需要依据竖向钢直线以及横向鱼丝线进行调节安装，直至各尺寸符合要求。
横梁的安装需要注意横向的平直度和竖向的垂直度，以确保玻璃的安装质量。
以上是玻璃幕墙安装技术及工艺的简要介绍，施工人员需要严格按照要求进行操作，确保施工质量和安全。
1.立柱安装完成后，安装横梁。
在安装横梁之前，将角码插入横梁两端，然后将横梁放在立柱上。
使用螺栓将横梁固定在立柱上。
由于横梁需要承受玻璃的重压，因此立柱上的孔位和角码的孔位应采用过渡配合，孔的尺寸比螺杆直径大0.1~0.2毫米。
2.由于铝合金幕墙会因热胀冷缩而产生噪音，因此在横梁与立柱之间进行热处理。
整根横梁的尺寸应比分格尺寸短4~4.5mm，横梁两端应安装2mm防噪声隔离片或打胶处理。
3.在安装横梁时，需要控制横梁两端的高低在±1mm范围内。
同一面的标高偏差不应大于3mm。
4.玻璃板块的安装需要在横梁上放置长度不小于100毫米的氯丁橡胶垫块，每块玻璃的垫块不得少于2块。
玻璃幕墙专项施工方案
玻璃幕墙专项施工方案一、工程概况本工程涉及一栋商业办公大楼的外墙装修，计划采用高性能中空玻璃作为主要材料，以实现良好的隔热和隔音效果。
玻璃幕墙面积约为10000平方米，分布在建筑的东、南、西三个立面。
二、施工准备1. 技术准备：施工前需进行详细的设计交底，确保施工团队充分理解设计意图和施工要求。
2. 材料准备：采购符合国家标准的中空玻璃材料，以及必要的金属框架、密封胶等辅助材料。
3. 设备准备：准备足够的吊装机械、脚手架、安全防护网等设备。
4. 人员准备：组建专业的施工队伍，包括项目经理、工程师、技术工人等。
三、施工流程1. 基础检查：对建筑物主体结构进行检查，确保其能够支撑玻璃幕墙的重量。
2. 放线定位：根据设计图纸进行精确放线，标出幕墙安装的具体位置。
3. 骨架安装：按照设计要求安装金属框架，确保其垂直度和水平度。
4. 玻璃板块安装：将预制好的玻璃板块吊装到位，并进行临时固定。
5. 调整定位：对玻璃板块进行精确调整，确保缝隙均匀，板块平整。
6. 固定密封：使用专用连接件将玻璃板块固定在骨架上，并用密封胶进行密封处理。
7. 清洁验收：完成安装后对幕墙进行清洁，并进行质量验收。
四、安全措施1. 施工现场必须设置明显的安全警示标志，并采取有效的防尘、防噪音措施。
2. 所有作业人员必须佩戴安全帽、安全带等个人防护装备。
3. 吊装作业时，应有专人指挥，严禁无关人员进入作业区域。
4. 遇有强风、暴雨等恶劣天气时，应暂停高空作业。
五、质量控制1. 材料进场时应进行严格的质量检验，不合格的材料一律不得使用。
2. 施工过程中应严格按照工艺流程操作，及时解决施工中的技术问题。
3. 每道工序完成后都要进行自检、互检和专检，确保每个环节都达到质量标准。
六、环境保护1. 合理安排施工时间，减少对周边环境的影响。
2. 施工废弃物应及时清理，做好现场的环境卫生工作。
3. 尽量减少夜间施工，避免对周边居民生活造成干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃幕墙工程施工方案及方法
1、幕墙安装程序
1) 测量、放线、确认预埋件的位置，同时检查脚手架是否搭好，电源、防护网是否安全、可靠。
2) 按幕墙图纸放线，向两侧排基准框焊接预埋件。
3) 悬挂立梃，安装横梃。
4) 调整立梃的水平度、垂直度。
5) 精调后，铁件满焊，螺栓就位固定。
6) 按已就位实际测量尺寸切割玻璃，加工制作扇料。
7) 房间封装（窗台之间防火通道的封装）。
8) 挂片（自上而下进行）粘双面胶条，安装玻璃。
9) 打耐候胶（打胶前，玻璃之间粘泡沫棒）。
10) 幕墙边缘封装。
11) 清理、修整。
12) 成品保护。
13) 交工验收。
附：玻璃幕墙工艺流程图、玻璃幕墙构件制作工艺流程图，图8-3。
2、安装控制
1) 测量、核对要点
（A）切实掌握好竖向轴线侧（Y 方向），每天定时对玻璃幕墙垂直及立柱位置进行校核。
（B）在控制垂直度的同时，与主体轴线相互校核，并对误
差进行控制、分配、消化，以保证幕墙的垂直及立柱位置的正确。
2) 立柱安装要点
（A）将立柱先与连接件连接，然后连接件再与主体预埋件连接，然后再进行调整和固定，立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
（B）相邻两根立柱标高偏差不应大于2mm，同层立柱的最大标高偏差不应大于4mm，相邻两根立柱的距离偏差不应大于2mm。
3) 横梁安装
立柱与横梁安装不可忽视解决防水问题，采用弹性橡胶垫。
横梁两端与立柱连接处均设橡胶垫、橡胶垫应有20%~35%的压缩性，以适应消除横向温度变形的要求。
要点：
（1）应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，安装牢固，连接应严密。
（2）相邻两根横梁的水平标高偏差不应大于1mm，同层标
高偏差，当一面幕墙宽度不大于35m 时，不应大于5mm；当一面幕墙宽度大于35m 时，不应大于5mm。
（3）同层横梁安装应由上而下进行，当安装完一层高度时，应及时检查、调整、校正、固定。
（4）其他附件安装
1）玻璃幕墙立柱安装就位、调整后及时紧固，玻璃幕墙安装的临时螺栓等在构件安装就位调整后及时拆除；
2）现场焊接或高强度螺栓紧固的构件固定后，及时进行防锈处理，幕墙中与铝合金接触的螺栓及金属配件采用不锈钢金属制品；
3）不同金属的接触面均采用垫片隔离处理；
4) 玻璃安装
幕墙玻璃安装均采用吸盘操作，玻璃安装前应将表面尘土和污物擦试干净，以免发生漏气现象，热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外。
5）玻璃幕墙与主体结构内外封装
幕墙与上部女儿墙，下部悬挑部分，室内窗台楼板之间左右
与主体结构等处的连接，要保证连接牢固，密封、防水等要求。
要点：
（A）幕墙四周内外与主体结构之间的缝隙采用防火保温材料填塞，内外表面采用密封胶连续封闭，接缝严密不漏水。
材料表面应平正，色彩一致，不得有肉眼可见的变形、波纹和凸凹不平。
（B）玻璃幕墙施工过程中，应分层检查抗雨水渗漏性能。
6）硅酮密封胶和结构胶的安装施工要点
（A）硅酮密封胶的施工厚度应大于3.5mm，施工宽度不应小于厚度的2倍，较深的密封槽口底部应采用聚乙稀发泡材料填塞。
（B）硅酮密封胶在接缝内应形成相对两面粘结。
（C）结构胶的施工必须符合设计要求，达到宽10mm，厚6mm。
7）玻璃幕墙的保护和清洗
（A）施工中幕墙及构件表面所造成的粘附物，及时清理干
净，以免凝固后再清理划伤表面膜层（装饰层）。
（B）交工前应从上至下清洗，玻璃清洗剂与铝合金清洗剂互相影响，应隔离使用，清洗后要用水冲洗干净。
8）玻璃幕墙安全施工要点控制
（A）安装玻璃幕墙用的施工机具在使用前应进行严格检验，手电钻、电动改锥、射钉枪等电动工具应作绝缘电压实验，手持玻璃吸盘安装机，应进行吸附重量和吸附持续时间实验。
（B）施工人员按规定必须配备安全帽、安全带、工作服等。
（C）在高层玻璃幕墙与上部结构施工交叉作业时，结构施工层下方架设防护网，并且在离地面3m 高处搭设挑出6m 的水平安全网。
（D）现场焊接时，在焊接下方应接火斗。
3、安装的允许偏差。
