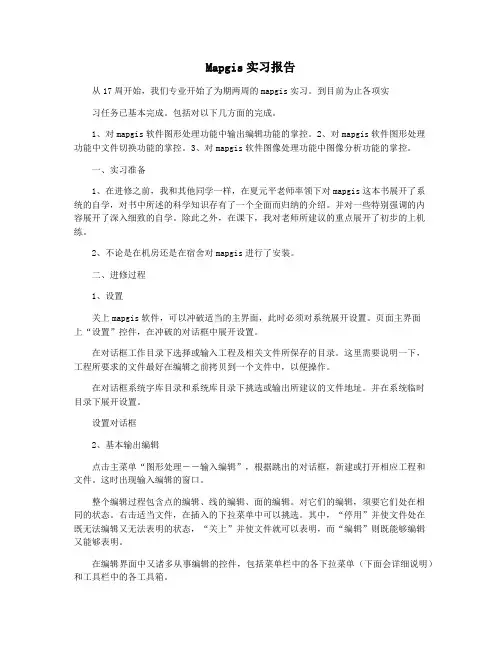

Mapgis实习报告
Mapgis实习报告从17周开始，我们专业开始了为期两周的mapgis实习。
到目前为止各项实习任务已基本完成。
包括对以下几方面的完成。
1、对mapgis软件图形处理功能中输出编辑功能的掌控。
2、对mapgis软件图形处理功能中文件切换功能的掌控。
3、对mapgis软件图像处理功能中图像分析功能的掌控。
一、实习准备1、在进修之前，我和其他同学一样，在夏元平老师率领下对mapgis这本书展开了系统的自学，对书中所述的科学知识存有了一个全面而归纳的介绍。
并对一些特别强调的内容展开了深入细致的自学。
除此之外，在课下，我对老师所建议的重点展开了初步的上机练。
2、不论是在机房还是在宿舍对mapgis进行了安装。
二、进修过程1、设置关上mapgis软件，可以冲破适当的主界面，此时必须对系统展开设置。
页面主界面上“设置”控件，在冲破的对话框中展开设置。
在对话框工作目录下选择或输入工程及相关文件所保存的目录。
这里需要说明一下，工程所要求的文件最好在编辑之前拷贝到一个文件中，以便操作。
在对话框系统字库目录和系统库目录下挑选或输出所建议的文件地址。
并在系统临时目录下展开设置。
设置对话框2、基本输出编辑点击主菜单“图形处理――输入编辑”，根据跳出的对话框，新建或打开相应工程和文件。
这时出现输入编辑的窗口。
整个编辑过程包含点的编辑、线的编辑、面的编辑。
对它们的编辑，须要它们处在相同的状态。
右击适当文件，在插入的下拉菜单中可以挑选。
其中，“停用”并使文件处在既无法编辑又无法表明的状态，“关上”并使文件就可以表明，而“编辑”则既能够编辑又能够表明。
在编辑界面中又诸多从事编辑的控件，包括菜单栏中的各下拉菜单（下面会详细说明）和工具栏中的各工具箱。
点、线、面对话框不论是点、线抑或是面，它们的基本操作都可以用相应工具箱中的工具完成。
有些工具控件由图标可以界定，不能的，可以将鼠标移至其上，会有说明标签出现。
包括对各种基本对象的输入、删除、移动、拷贝、修改参数和属性等。
gis专业实习报告三篇
gis专业实习报告三篇gis专业实习报告篇1一、实习目的及任务地理信息经过多年的发展历程，已经成为国民经济，资源建设中不可或缺的一部分。
越来越受到世界各国和社会各界的重视，并广泛应用于国民经济的许多部门。
随着人们对空间信息的认识日益加深，地理信息系统将成为人们科研，生产，学习中不可或缺的组成部分。
经过大学三年的学习，我们对地理信息已经有了较为深入的了解，本次实习就是将实践与理论相结合，进一步提高我们的学习成果。
（一）、实习目的1、通过本次实习，更加熟练地掌握地理信息系统软件的使用，能够独立运用软件对数据进行分析和处理。
2、通过实习，了解行业的相关标准，从而使学生达到既懂理论又懂实践运用的目的。
3、通过运用MAPINFO,ARCVIEW软件，对我们所学的内容进一步的提高和巩固。
（二）、实习任务1、利用原有的地图地图，运用MAPINFO 软件进行地图数字化。
2、运用MAPINFO软件对地图数字化后的成果制作专题地图。
3、运用ARCVIEW软件对已知数据进行空间分析。
二、实习安排本次实习两班共分为六组，每班三组。
实习时间为两周，主要运用软件为MAPINFO和ARCVIEW。
本组实习老师为李泽老师。
（一）、时间安排（二）、上交资料1、已完成的数字化地图一份；2、空间分析成果图；3、实习报告与实习日记。
三、实习内容（一）、地图数字化地图数字化是地理信息系统中最基本的一项工作。
8月27日，我们开始地图数字化的工作，并且有指导老师每天在机房为我们进行指导。
地图数字化包括配准和制图两部分，下面就这两方面对MAPINFO软件的应用作一些介绍：1、利用MAPINFO软件进行配准（1）、将栅格地图导入MAPINFO软件中；（2）、弹出图像配准询问对话框（如图）（3）查看坐标，对图像进行配准（4）增加控制点（5）、每幅图选择不少于三个控制点，配准完成后，查看配准后的任意一点坐标，如有坐标与图上坐标不符，则重新配准。
2、地图数字化（1）、新建表A．在文件菜单，单击新建表。
MAPGIS实验报告图形的输入与处理
讨论：完成所有操作步骤后, 保存工程, 然后打开保存的那个工程, 发现描的图很小。在操作的过程中遇到的问题主要是：1）在输入线的时候不小心往旁边画了, 想删除, 但是点删除线后, 描的那条线都没有了。2）输入点时, 与原来的点偏差有点大 3）有时保存工程后, 打开保存的工程, 里面是空的
五、教师评语
软件: MAPGIS
硬件: 计算机、矢量化组图、栅格格式数字化组图
硬件：计算机、矢量化组图、栅格格式数字化组图
三、实验原理与过程（实验的必要性、原理及步骤等）
1、将图件进行扫描,
2、建立工作目录, 并拷入系统图库
3、进行参数设置即系统设置
4、单击主菜菜单左侧的按扭, 弹出“MAPGIS 环境设置”, 对客户端目录进行设置, 工作目录为用户数据存储目录, 矢量字库目录为字库存储目录, 系统库目录为子图、线型、图案库存储目录, 系统临时目录即临时文件存储目录
8、输入数据之前, 先建立工程文件。1.选择新建工程功能后, 在弹出的设置工程的地图参数对话框中设置, 然后单击确定按钮。2.在弹出的对话框中选择自定义生成可编辑项的复选框。单击确定按钮。3.新建文件, 将光标放在左侧窗口空白处, 单击右键, 在弹出菜单中选择新建点或者新建线, 分别在弹出的对话框中设置, 然后单击创建按钮即可
5、读图、分层、编辑层名词典
6、单击“图层”菜单—选最下面的, 弹出“修改图层名称”对话框。根据判读的地理要素, 分别选中相应的图层, 在“当前层名”中输入相应的层名称。在输入层名时, 会有输不进的现象, 此时, 应选用左键将“当前层名”文本框中从左到右进行选中, 然后进行输入就可以了
7、新建工程文件9、装源自光栅文件、并保存方法一、Mapgis65—图形处理—输入编辑—取消—文件—打开工程或文件（或单击打开工程或文件快捷按钮）—弹出对话框—在文件类型中选“MAPGIS图像文件”,选中要装入的光栅文件—打开。在工作区域中单击,按快捷工具,也可单击左键,选“更新窗口”。会发现图已装入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAPGIS实习报告学生姓名：戴学号：20********班级：1220501专业：测绘工程***师：**实习时间：目录一、实习目的 (1)二、实习要求 (1)三、实习时间和地点 (1)四、实习内容 (1)五、MapGIS软件操作步骤 (1)5.1MapGIS空间数据采集 (1)5.2图形拓扑造区及区的矢量化 (3)5.3图形裁剪 (4)5.4属性赋值 (6)5.5属性数据的检查与修改 (10)5.6空间分析 (15)六、实习体会 (19)一、实习目的GIS教学实习课程开设的作用是进一步加深学生对GIS原理课程的理解与认识。
二、实习要求1、了解GIS数据库的组成和数据要求通过该教学实习，学生应了解GIS硬件组成；2、掌握利用GIS软件进行GIS数据库建设的内容（流程）和工作方法掌握GIS 软件的功能与操作方法，包括地图数字化输入、属性库管理、空间分析等三大部分。
三、实习时间和地点时间：2014.9.16-10.7；地点：核工楼410。
四、实习内容利用MapGIS软件进行空间基础数据采集、属性赋值的工作流程和工作内容，具体包括：格和矢量数据之间相互转换的方法，熟练操作MapGIS软件。
（1）图形实体的数字化处理掌握利用MapGIS的基本操作，制作图例版，建立点、线、面文件并对图形实体进行数字化处理，包括点和线数据的空间信息录入所给的图文件进行矢量化，也包括工程文件的裁剪。
（2）图形实体的属性数据的赋值根据应用需要，对建立的点、线、面数据文件属性结构进行设置，并录入属性数据。
（3）属性的检查利用mapgis软件提供的SQL语句，采用交、并、与等预算交叉来对属性进行查询。
（4）空间分析到MapGIS空间分析模块，对GIS常用的空间分析功能进行操作，如叠置分析、缓冲区查询和分析等操作。
五、MapGIS软件操作步骤5.1MapGIS空间数据采集1、工程通过图形编辑子系统的主界面，既可以新建工程，又可以打开已存在的工程。
工程的有关操作具体说明如下：（1）打开工程：“打开工程”为打开一已建立的工程。
（2）新建工程：“新建工程”即为创建一个新的工程，选择此功能，系统会弹出如下所示对话框：选择“自定义生成可编辑项”，既可自定义文件的路径名和文件名，又可定义是否创建某一类型的文件。
3、工程编辑：在新建工程后的界面中，窗口都被分为左右两个部分。
其中，左窗口的主要作用是对工程中的文件进行管理；右窗口主要作用则是对文件中的图元进行管理；整个窗口上面的菜单则都是对文件中的图元进行操作的，如下图：5.2图形拓扑造区及区的矢量化区（或面）的矢量化在MapGIS中有两种操作方法。
第一种方法：在区编辑里面，点击区编辑——输入弧段（注意输入的弧段一定是闭合，用ctrl＋右键）——输入区，完成一个区的矢量化。
第二种方法：首先把面状的地物边界用线进行矢量化（注：也要矢量化成闭合），然后点击其它菜单里面的线转弧段，其它——线转弧段，会弹出一个对话框让你保存成*.wp文件，在工程显示窗口里面点击点击项目，选择刚刚保存的*.wp文件，使其处于编辑显示状态，在点击其它菜单中的拓扑重建，其它——拓扑重建，即完成区的输入。
对第二种方法进行操作并以光栅文件为例：在主菜单中的矢量化菜单选项中打开装入光栅文件子菜单，选择G4.tif图，打开之后如下图所示：打开矢量化的工程，关闭不相关的文件，拓扑造区处理操作命令全部在“其他”菜单下，[自动剪断线]>[线拓扑错误检查]>[线转弧段] >[保存弧段区文件]，图形如下：[装入转换后的弧段文件]->[拓扑重建]即完成造区工作，如下图：5.3图形裁剪操作步骤：1.打开被裁减的工程文件或者点、线、面文件，在左侧的工程管理处右键点击空白处，新建一个区文件。
2.在该区文件内绘制裁剪边界的弧段，然后输入区，生成裁剪区。
生成的裁剪区如下图：3.单击菜单的“其他”>“工程裁剪”，弹出裁剪后工程保存的路径的对话框，设置路径。
4.设置工程裁剪对话框，选择需要裁剪的图层文件，裁剪类型“内裁”表示保留裁剪边界内部的部分，“外裁”反之，“拓扑裁剪”，设置好后，点击“应用参数”，然后装入裁剪框（就是刚才新建的区文件），点击开始裁剪即可，右侧便出现裁剪后的图形。
如下图：注意：制图裁剪和拓扑裁剪两种方式，其主要区别是在于对区文件的剪裁。
使用制图裁剪裁两个相邻的区时，系统会将它们共同的弧段一分为二，使两个区相互独立，拓扑关系发生变化。
而拓扑裁剪的方式则使它们共同的弧段保持原来的拓扑关系。
所以应该是选择拓扑裁剪比较好，可以保持原来的拓扑关系。
5.回到刚才裁剪设置的路径，打开裁剪后的文件即可。
如下图：5.4属性赋值1、编辑属性结构按照上述的操作建立线文件010.wl、点文件020.wt和区文件030.wp文件后，使这三个文件处于编辑状态，点击030.wp文件右键弹出“修改属性结构”，建立自己需要的属性结构名，窗口如下：回车弹出如下窗口：选择字段类型，回车，回到开始窗口, 输入字段长度等，属性结构建立完成：2、写入属性有两种方式，一种是：即时输入；一种是统一输入属性。
下面对即时输入属性进行介绍：这里以输入区文件属性为例（点文件或线文件属性即时输入方法类似），首先使区文件处于编辑写入状态，点击输入弧段按钮，弹出以下对话框：在弹出的对话框中，将“即时输入属性”复选框选中，如上图所示，点击确定开始画弧段，待一条闭合的弧段画完后点击右键结束，则会弹出前面定义好的线属性结构。
点击区编辑修改区属性按钮，对自己编辑的属性进行赋值：往需要的属性字段中添加自己需要的属性。
属性赋值好之后点击“区编辑>自动标注”，弹出下面的窗口，字段选择自己编辑的属性“GIS-DWW”，弹出的窗口如下：也可在参数设置中设置注释字体的高度和宽度：设置好之后单击确定，会弹出一个点文件保存窗口：保存文件，然后把该点文件添加进来并打开，如下面的窗口：“GIS-DWW”属性的标注：5.5属性数据的检查与修改以上节谈到的输入属性后的区文件为例，如要检查属性有没有输入，如下：以检查“GIS-DWW”为空属性区为例：1、点击工作区属性检查，如下图：单击之后弹出下面的窗口：这个时候点击单选框：“区工作区”，同时检查“工作区文件”中的文件是不是你要检查的文件。
在上面对话框中点击：“条件检索选择”单选框，点击“选择条件”，弹出：如果这时要查区GIS-DWW属性是否有为空的，点击建立的新属性，即如下对话框：点击确定，这时回到原对话框，同时，如果图上有满足刚才说的属性存在的话，图上有区在“闪烁”，这时有很多区，我们需要对每个区的属性进行检查，改方法为：在上面这个对话框中点击“结果文件”，弹出选择一个你要存放文件的地方，并命名，点击保存就好。
然后点击该对话框中的“写”按钮，这个时候如果你点击“看”按钮，就弹出：这个txt文件你也可以到桌面上就可以找到一个名为“001”的txt文件。
打开该文件和上面的一样。
这个txt文件中比如说有个：第3个图元序号：3，这个3指的是一个线ID为3的区，怎么找到该区？步骤如下1、点击“区编辑”中的“编辑指定区”，如下图：2、弹出如下对框，取消“编辑图元参数”，选择“跳转”，即4、在“图元编号”中输入3，这个编辑窗口就会跳转到ID号为3的区。
修改一条线的属性后，再修改其它线属性有时会弹出如下对话框：5、这时就要点击“否”，就可以显示出你要找的区。
线属性和点文件检查步骤和上述一致。
5.6空间分析实验要求获取拟建道路（道路.WL）两各10米范围内的占地类别和面积（以平方米计）。
执行如下命令：库管理>属性库管理>文件>装区文件，加载区文件：13.WP，如下图：执行如下命令：属性>编辑属性>编辑区属性，修改区属性中ID值。
执行如下命令：空间分析>空间分析>文件>装线文件，加载线文件：12.WL。
同样的方法加载区文件：13.WP。
执行如下命令：查看>选中综合图形选项，在窗口中，点击鼠标右键，在弹出的快捷菜单中选择“选择显示文件”命令，将道路.WL和宗地.WP两文件均选中，如下图：2．缓冲区生成执行如下命令：空间分析>缓冲区分析>输入缓冲区半径，确定缓冲区域范围，如下图：执行如下命令：空间分析>缓冲区分析>求一条线缓冲区，确定生成缓冲区的线对象，如下图：3．迭加分析执行如下命令：空间分析>区空间分析>区对区相交分析，确定两区域的共有区域执行如下命令：属性分析>单属性函数初等变换，选择该文件,对此文件的属性值进行变换处理，如下图：4．空间分析结果输出在属性库管理系统将“014.WB”文件中“面积*N”属性导入给“015WP”文件。
将“空间分析结果.WP”文件的属性数据以表格文件形式输出为“015.WB”。
执行如下命令：库管理>属性库管理>文件>装表文件，加载表文件“015.WB”，如下图：执行如下命令：结构编辑属性结构编辑表格属性结构，修改表格属性构，如下图：六、实习体会通过此次实验，了解了MAPGIS的基本图形输入编辑功能和特点，掌握了参数设置，窗口基本操作，工程裁剪，属性赋值以及空间分析的基本操作，认识到了点、线、区图元的编辑及线文件成区的过程，理解了拓扑处理的流程及其意义。
