光学设计软件zemax study
ZEMAX光学设计软件操作说明详解

ZEMAX光学设计软件操作说明详解Zemax是一种光学设计软件,它提供了丰富的功能和工具,用于设计和优化光学系统。
以下是对Zemax光学设计软件的操作说明的详细解释。
工具栏是软件的快速访问工具。
其中包含了一些最常用的工具按钮,例如放大、缩小、旋转和平移视图等。
您可以通过单击这些按钮来快速执行相应的操作。
设置和属性面板是对光学系统进行设置和属性调整的地方。
您可以在设置面板中设置光源的参数,例如光强和颜色。
在属性面板中,您可以对每个光学元件的属性进行调整,例如位置、形状和材料属性等。
三维视图是用于可视化整个光学系统的地方。
您可以在这里查看光线的传播路径、光束的参数和各个光学元件的位置。
通过旋转、缩放和平移操作,您可以查看整个系统的不同视角。
在操作Zemax时,您需要先创建或导入光学设计文件。
然后,按照以下步骤进行操作:2.双击光学元件或在属性面板中进行设置,例如位置、孔径、曲率和折射率等。
3.在设置面板中选择光源类型和参数,并将其添加到光学系统中。
4.在光学系统中添加或删除光学元件,例如透镜、镜面和光学器件等。
5.使用光线追迹工具来模拟光线在光学系统中的传播,并分析光线的参数,例如入射角、焦点位置和光强分布等。
6.使用优化工具来调整光学元件的参数,以优化光学系统的性能,例如最小化像差、最大化光束质量和最优化焦点位置等。
7.最后,可以通过三维视图和结果分析面板来查看和评估整个光学系统的性能和效果。
需要注意的是,Zemax是一种强大的光学设计软件,操作较为复杂。
在使用之前,建议您先阅读官方提供的操作手册和教程,熟悉软件的功能和操作方法。
此外,良好的光学基础知识也是操作Zemax的前提。
以上是对Zemax光学设计软件操作说明的详细解释。
希望能帮助您理解和使用这一软件。
光学设计软件介绍

光学设计软件介绍光学设计软件是一种用于设计、模拟和优化光学系统的专业软件。
它能够帮助光学工程师在设计过程中进行复杂的光学分析和计算,以实现更好的系统性能和结果。
在本文中,我将介绍几款常用的光学设计软件,并分别对它们的特点和应用领域进行详细介绍。
首先,我们来介绍一款被广泛应用的商业光学设计软件,Zemax。
Zemax是一款集成了光学设计工具、分析和优化功能的软件。
它提供了丰富的光学元件和材料库,用户可以通过拖放功能轻松搭建光学系统,并实时进行光束跟踪和模拟。
Zemax具有强大的快速优化功能,能够自动优化光学系统的参数,极大地提高了光学系统的设计效率。
此外,Zemax还提供了光学系统的散射和散射分布模拟功能,可用于高级光学分析和设计。
Zemax广泛应用于光学器件、成像系统、激光系统等领域。
另一款值得关注的光学设计软件是CODEV。
CODEV是光学工程师和设计师们非常喜欢使用的一款商业软件。
它提供了先进的面片拟合分析算法,可以模拟光学表面的形状和光线传输。
CODEV具有非常强大的工程优化功能,可以自动找到最优的光学系统参数,以满足特定的设计需求。
该软件还支持干涉仪的设计和分析,能够帮助用户进行光波前传播分析和高级光学性能计算。
CODEV广泛应用于天文望远镜、光纤通信和半导体设备等领域。
另外,我们还有一款开源软件,OpenFST。
OpenFST是一种用于模拟和优化光学系统的自由软件。
它具有高性能和高效的光束跟踪算法,能够精确模拟光线的传输和变换。
OpenFST还支持多种优化算法,可以自动最佳的光学参数。
此外,它还提供了基于几何和波动原理的分析工具,可用于高级光学模拟和计算。
OpenFST广泛应用于光学设备、光纤通信和太阳能电池等领域。
综上所述,光学设计软件在现代光学工程中起着重要的作用。
由于不同软件具有不同的优势和特点,适合不同领域和需求的光学设计。
通过选择适合的软件,光学工程师能够更加高效、准确地进行光学系统设计和优化,从而实现更好的技术和应用效果。

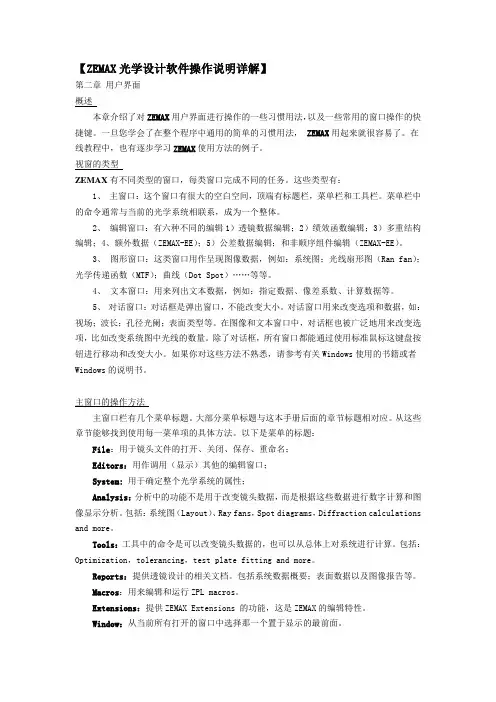

【ZEMAX光学设计软件操作说明详解】

【ZEMAX光学设计软件操作说明详解】第二章用户界面概述本章介绍了对ZEMAX用户界面进行操作的一些习惯用法,以及一些常用的窗口操作的快捷键。
一旦您学会了在整个程序中通用的简单的习惯用法,ZEMAX用起来就很容易了。
在线教程中,也有逐步学习ZEMAX使用方法的例子。
视窗的类型ZEMAX有不同类型的窗口,每类窗口完成不同的任务。
这些类型有:1、主窗口:这个窗口有很大的空白空间,顶端有标题栏,菜单栏和工具栏。
菜单栏中的命令通常与当前的光学系统相联系,成为一个整体。
2、编辑窗口:有六种不同的编辑1)透镜数据编辑;2)绩效函数编辑;3)多重结构编辑;4、额外数据(ZEMAX-EE);5)公差数据编辑;和非顺序组件编辑(ZEMAX-EE)。
3、图形窗口:这类窗口用作呈现图像数据,例如:系统图;光线扇形图(Ran fan);光学传递函数(MTF);曲线(Dot Spot)……等等。
4、文本窗口:用来列出文本数据,例如:指定数据、像差系数、计算数据等。
5、对话窗口:对话框是弹出窗口,不能改变大小。
对话窗口用来改变选项和数据,如:视场;波长;孔径光阑;表面类型等。
在图像和文本窗口中,对话框也被广泛地用来改变选项,比如改变系统图中光线的数量。
除了对话框,所有窗口都能通过使用标准鼠标这键盘按钮进行移动和改变大小。
如果你对这些方法不熟悉,请参考有关Windows使用的书籍或者Windows的说明书。
主窗口的操作方法主窗口栏有几个菜单标题。
大部分菜单标题与这本手册后面的章节标题相对应。
从这些章节能够找到使用每一菜单项的具体方法。
以下是菜单的标题:File:用于镜头文件的打开、关闭、保存、重命名;Editors:用作调用(显示)其他的编辑窗口;System:用于确定整个光学系统的属性;Analysis:分析中的功能不是用于改变镜头数据,而是根据这些数据进行数字计算和图像显示分析。
包括:系统图(Layout)、Ray fans,Spot diagrams,Diffraction calculations and more。
ZEMAX光学设计软件操作说明详解_光学设计

光阑在象空间的近轴象的口径。
出瞳位置
以象面位置衡量的近轴出瞳位置。
额外数据
额外数据被用来定义特定的非标准面型。比如,用来定义衍射光学面的位相(比如Binary 1面型)。在“面型”这一章“额外数据”
部分,有关于额外数据的完整讨论。
像空间F/#
像空间F/#是与无限远共轭的近轴有效焦距与近轴入瞳直径之比。注意。即使透镜不是用于无限远共轭,这一量还是使用无限远共轭的方法。
像空间数值孔径(NA)
像空NA是象空间折射率乘上近轴轴上主光线与近轴轴上+y边
缘光线之间夹角的正弦值,是在指定共轭距离处,按基准波长来计算的。
有效焦距
指从后主面(象方主面)到近轴象面的距离。这是无限远物的共轭距离。主面的计算通常是基于近轴光线数据。有效焦距一般以折射率为1进行计算,即使象空间的折射率不是1。
入瞳直经
光阑在物空间的近轴象的口径。
入瞳位置
以与系统第一面的距离来衡量的入瞳近轴位置。第一面一般是“面1”,而不是物面,物面是“面0”。
tanθx=l/n
tanθy=m/n
l2+m2+n2=1
这里,1、m、n分别代表x、y、z方向的方向余弦。
如果用物高或者象高来定义视场,则高度用透镜单位来表示。当用近轴象高定义视场时,高度是指主光线在象面上的近轴象高,在系统存在畸变时,实际的主光线位置会不同。
视场角和物高
视场可以用角度、物高(用于有限距离共轭系统)、近轴象高或者实际象高来表示。
视场角一般用角度表示。角度的测量是以物空间Z轴上近轴入瞳位置作为测量点来衡量的。正视场角表示这一方向上的光线有正斜率,对应的物方坐标为负。
《Zemax光学设计软》课件

性。
02 Zemax软件基本操作
界面介绍
菜单栏
包含所有可用的命 令和选项。
工具栏
提供常用命令的快 捷方式。
标题栏
显示软件名称和当 前打开的文件名。
工作区
用于显示和编辑光 学设计的相关数据 和图形。
状态栏
显示当前操作的状 态和提示信息。
文件操作
新建文件
创建一个新的光学设计项目。
打开文件
打开一个已存在的光学设计项目。
高效的照明模拟
Zemax可以模拟各种光源和照明条件下的光学系统性能,帮助设 计师优化照明设计。
软件应用领域
光学仪器设计
01
Zemax广泛应用于望远镜、显微镜、照相机等光学仪器的设计
和优化。
摄像头和投影仪设计
02
Zemax可以帮助设计师优化摄像头和投影仪的性能,提高成像
质量。
照明设计和分析
03
Zemax可以用于照明系统的设计和分析,提高照明效率和均匀
光学性能分析
分辨率分析
分析光学系统的分辨率,评估系统对 细节的分辨能力。
光束孔径分析
研究光束孔径大小对成像质量的影响 ,优化光束孔径配置。
波前分析
波前畸变
研究光波经过光学系统后的波前畸变情况,分析其对成像质 量的影响。
波前重建
利用Zemax软件对波前进行重建,了解光波的传播特性和变 化规律。
05
保存文件
将当前光学设计项目保存到磁盘上。
另存为
将当前光学设计项目以不同的文件名或格式保存。
工具栏介绍
01
视图工具栏
用于控制工作区的视图,包括放大 、缩小、旋转等操作。
绘图工具栏
提供绘制各种光学元件和光路的功 能。
光学设计软件ZEMA简介

透镜用火石玻璃, 通过正确选择玻璃,可以校正 球差、彗差和轴向色差, 有些设计,可以通过将单透镜分裂为双胶合透镜得到改进。 双胶合透镜包含的结构参数有: 3个曲率半径, 3个厚度值, 2种玻璃的折射率和V-number, 光栏的位置。
光学设计软件ZEMAX简介
赵晨光
什么是ZEMAX?
设计工具,助手
ZEMAX是一个用来模拟、分析和辅助设 计光学系统的程序。
同类型的光学设计软件还有Code V, Tracepro,Oslo等。
ZEMAX特点
界面友好,容易上手,资料丰富 可建立反射、折射、衍射及散射等模型 可进行偏振、镀膜和温度、气压等分析 有强大的像质评价和分析功能 丰富的资料库,大量现成的镜头和玻璃、样
Paraxial working F/#
像空间近轴工作F数(1/2ntg)
Object Cone Angle
物空间边缘光线的半角
设定视场(Field)
可以设置12个视场,可以是下面四种形式: ﹡物方视场角(Angle(Degree)) ﹡物高(Object Height) ﹡近轴像高(Paraxial Image Height) ﹡实际像高(Real Image Height)
镜头数据
面形 注释 曲率半径 厚度 材质 孔径 镀膜
练习
目的:练习如何建立初始结构、设定视场和 工作波长。
题目:建立一个单透镜,入瞳直径20mm, 两个面的曲率半径分别为50mm,-70mm, 中心厚度为4mm
视场0,7,10度 波长:可见光 玻璃材料:BK7
例子:双胶镜头设计
光学设计软件介绍汇总

光学设计软件介绍汇总ZEMAX是美国焦点软件公司所发展出的光学设计软件,可做光学组件设计与照明系统的照度分析,也可建立反射,折射,绕射等光学模型,并结合优化,公差等分析功能,是套可以运算Sequential及Non-Sequential的软件。
版本等级有SE:标准版,XE:完整版,EE:专业版(可运算Non-Sequential),是将实际光学系统的设计概念、优化、分析、公差以及报表集成在一起的一套综合性的光学设计仿真软件。
ZEMAX的主要特色:分析:提供多功能的分析图形,对话窗式的参数选择,方便分析,且可将分析图形存成图文件,例如:*.BMP, *.JPG...等,也可存成文字文件*.txt;优化:表栏式merit function参数输入,对话窗式预设merit function参数,方便使用者定义,且多种优化方式供使用者使用;公差分析:表栏式Tolerance参数输入和对话窗式预设Tolerance参数,方便使用者定义;报表输出:多种图形报表输出,可将结果存成图文件及文字文件。
CODE V是Optical Research Associates推出的大型光学设计软件,功能非常强大,价格相当昂贵CODE V提供了用户可能用到的各种像质分析手段。
除了常用的三级像差、垂轴像差、波像差、点列图、点扩展函数、光学传递函数外,软件中还包括了五级像差系数、高斯光束追迹、衍射光束传播、能量分布曲线、部分相干照明、偏振影响分析、透过率计算、一维物体成像模拟等多种独有的分析计算功能。
是世界上应用的最广泛的光学设计和分析软件,近三十多年来,Code V进行了一系列的改进和创新,包括:变焦结构优化和分析;环境热量分析;MTF和RMS波阵面基础公差分析;用户自定义优化;干涉和光学校正、准直;非连续建模;矢量衍射计算包括了偏振;全球综合优化光学设计方法。
CODE V是美国著名的Optical Research Associates(ORA?)公司研制的具有国际领先水平的大型光学工程软件。
光学设计软件介绍

光学设计软件介绍1. Zemax:Zemax是当今最为流行和广泛应用的光学设计软件之一、它提供了强大的功能和易于使用的界面,可以用于设计和优化各种类型的光学系统,如透镜、反射器、光栅等。
Zemax还提供了先进的仿真和分析工具,能够帮助用户评估光路损耗、光场分布、成像质量等关键指标。
2. Code V:Code V是由Synopsys公司开发的一款全面的光学设计和分析软件。
它拥有丰富的设计功能和优化算法,可用于设计复杂的光学系统,如显微镜、望远镜、光纤耦合器等。
Code V支持各种非球面和广角光学元件,具有高度的灵活性和可扩展性。
3. TracePro:TracePro是一款用于进行光学和照明系统设计的综合仿真软件。
它提供了全面的光线追迹和散射分析功能,能够准确模拟和预测光学系统的性能。
TracePro还具备友好的用户界面和强大的可视化工具,可帮助用户直观地分析和优化光学系统。
4. LightTools:LightTools是一款由Synopsys公司开发的全面的光学设计和分析软件。
它支持多种光学元件和材料,可用于设计和优化光纤、LED照明、激光器等光学系统。
LightTools还提供了先进的光学建模、优化和分析工具,可帮助设计师快速获得最佳的光学系统设计。
5. OpticStudio:OpticStudio是一款由Zemax公司开发的全面的光学设计软件。
它提供了丰富的光学元件库和设计工具,可用于设计和优化各种类型的光学系统。
OpticStudio还具备强大的仿真和分析功能,能够帮助用户评估光学系统的成像质量、光路损耗等性能参数。
6.FRED:FRED是一款用于计算光学传输和成像效果的先进光学仿真软件。
它提供了全面的光学建模和优化工具,可用于设计和分析复杂的光学系统。
FRED还具备强大的散射、波面传播和光学杂散等分析功能,可帮助用户评估光学组件和系统的性能。
以上是一些常见的光学设计软件的介绍。
每款软件都有其特点和适用领域,用户可以根据具体需求选择适合自己的软件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光学系统设计(Zemax初学手册)蔡长青ISUAL 计划团队国立成功大学物理系(第一版,1999年7月29日)内容纲目:前言习作一:单镜片(Singlet)习作二:双镜片习作三:牛顿望远镜习作四:Schmidt-Cassegrain和aspheric corrector习作五:multi-configuration laser beam expander习作六:fold mirrors和coordinate breaks习作七:使用Extra Date Editor, Optimization with Binary Surfaces前言整个福尔摩沙卫星二号「红色精灵」科学酬载计划,其量测仪器基本上是个光学仪器。
所以光学系统的分析乃至于设计与测试是整个酬载发展重要一环。
这份初学手册提供初学者使用软件作光学系统设计练习,整个需要Zemax光学系统设计软件。
它基本上是Zemax使用手册中tutorial的中文翻译,由蔡长青同学完成,并在Zemax E. E. 7.0上测试过。
由于蔡长青同学不在参与「红色精灵」计划,所以改由黄晓龙同学接手进行校稿与独立检验,整个内容已在Zemax E. E. 8.0版上测试过。
我们希望藉此初学手册(共有七个习作)与后续更多的习作与文件,使团队成员对光学系统设计有进一步的掌握。
(陈志隆注)(回内容纲目) 习作一:单镜片(Singlet)你将学到:启用Zemax,如何键入wavelength,lens data,产生ray fan,OPD,spot diagrams,定义thickness solve以及variables,执行简单光学设计优化。
设想你要设计一个F/4单镜片在光轴上使用,其focal length 为100mm,在可见光谱下,用BK7镜片来作。
首先叫出ZEMAX的lens data editor(LDE),什么是LDE呢?它是你要的工作场所,譬如你决定要用何种镜片,几个镜片,镜片的radius,thickness,大小,位置……等。
然后选取你要的光,在主选单system下,圈出wavelengths,依喜好键入你要的波长,同时可选用不同的波长等。
现在在第一列键入0.486,以microns为单位,此为氢原子的F-line光谱。
在第二、三列键入0.587及0.656,然后在primary wavelength上点在0.486的位置,primary wavelength主要是用来计算光学系统在近轴光学近似(paraxial optics,即first-order optics)下的几个主要参数,如focal length,magnification,pupil sizes等。
再来我们要决定透镜的孔径有多大。
既然指定要F/4的透镜,所谓的F/#是什么呢?F/#就是光由无限远入射所形成的effective focal length F跟paraxial en-trance pupil的直径的比值。
所以现在我们需要的aperture就是100/4=25(mm)。
于是从system menu上选general data,在aper value上键入25,而aperture type被default 为Entrance Pupil diameter。
也就是说,entrance pupil的大小就是aperture的大小。
回到LDE,可以看到3个不同的surface,依序为OBJ,STO及IMA。
OBJ就是发光物,即光源,STO即aperture stop的意思,STO不一定就是光照过来所遇到的第一个透镜,你在设计一组光学系统时,STO可选在任一透镜上,通常第一面镜就是STO,若不是如此,则可在STO这一栏上按鼠标,可前后加入你要的镜片,于是STO就不是落在第一个透镜上了。
而IMA就是imagine plane,即成像平面。
回到我们的singlet,我们需要4个面(surface),于是在STO栏上,选取insert cifter,就在STO后面再插入一个镜片,编号为2,通常OBJ为0,STO 为1,而IMA为3。
再来如何输入镜片的材质为BK7。
在STO列中的glass栏上,直接打上BK7即可。
又孔径的大小为25mm,则第一面镜合理的thickness为4,也是直接键入。
再来决定第1及第2面镜的曲率半径,在此分别选为100及-100,凡是圆心在镜面之右边为正值,反之为负值。
而再令第2面镜的thickness为100。
现在你的输入数据已大致完毕。
你怎么检验你的设计是否达到要求呢?选analysis中的fans,其中的Ray Aberration,将会把transverse的ray aberration对pupil coordinate作图。
其中ray aberration是以chief ray为参考点计算的。
纵轴为EY的,即是在Y方个的aberration,称作tangential或者YZ plane。
同理X方向的aberration称为XZ plane或sagittal。
Zemax主要的目的,就是帮我们矫正defocus,用solves就可以解决这些问题。
solves是一些函数,它的输入变量为curvatures,thickness,glasses,semi-diameters,conics,以及相关的parameters等。
parameters是用来描述或补足输入变量solves的型式。
如curvature的型式有chief ray angle,pick up,Marginal ray normal,chief ray normal,Aplanatic,Element power,concentric with surface等。
而描述chief ray angle solves的parameter即为angle,而补足pick up solves的parameters 为surface,scale factor两项,所以parameters本身不是solves,要调整的变量才是solves的对象。
在surface 2栏中的thickness项上点两下,把solve type从fixed变成Marginal Ray height,然后OK。
这项调整会把在透镜边缘的光在光轴上的height为0,即paraxial focus。
再次update ray fan,你可发现defocus已经不见了。
但这是优化设计吗?再次调整surface 1的radius项从fixed变成variable,依次把surface 2的radius,及放弃原先的surface 2中thickness的Marginal Ray height也变成variable。
再来我们定义一个Merit function,什么是Merit function呢?Merit function就是把你理想的光学要求规格定为一个标准(如此例中focal length为100mm),然后Zemax 会连续调整你输入solves中的各种variable, 把计算得的值与你订的标准相减就是Merit function值,所以Merit function值愈小愈好,挑出最小值时即完成variable 设定,理想的Merit function值为0。
现在谈谈如何设Merit function,Zemax 已经default 一个内建的merit function,它的功能是把RMS wavefront error 减至最低,所以先在editors中选Merit function,进入其中的Tools,再按Default Merit Function 键,再按ok,即我们选用default Merit function ,这还不够,我们还要规定给merit function 一个focal length 为100的限制,因为若不给此限制则Zemax会发现focal length为时,wavefront aberration的效果会最好,当然就违反我们的设计要求。
所以在Merit function editor 第1列中往后插入一列,即显示出第2列,代表surface 2,在此列中的type项上键入EFFL(effective focal length),同列中的target项键入100,weight项中定为1。
跳出Merit function editor,在Tools中选optimization项,按Automatic键,完毕后跳出来,此时你已完成设计优化。
重新检验ray fan,这时maximum aberration已降至200 microns。
其他检验optical performance还可以用Spot Diagrams及OPD等。
从Analysis中选spot diagram中的standard,则该spot大约为400 microns上下左右交错,与Airy diffraction disk比较而言,后者大约为6 microns交错。
而OPD为optical path difference(跟chief ray作比较),亦从Analysis中挑选,从Fans中的Optical Path,发现其中的aberration大约为20 waves,大都focus,并且spherical,spherochromatism及axial color。
Zemax 另外提供一个决定first order chromatic abberation 的工具,即the chromatic focal shift plot,这是把各种光波的back focal length跟在paraxial上用primary wavelength 计算出first order的focal length之间的差异对输出光波的wavelength 作图,图中可指出各光波在paraxial focus上的variation。
从Analysis中Miscellaneous项的Chromatic Focal Shift即可叫出。
(回内容纲目)●习作二:双镜片你将学到:画出layouts和field curvature plots,定义edge thickness solves, field angles等。
一个双镜片是由两片玻璃组成,通常黏在一起,所以他们有相同的curvature。
借着不同玻璃的dispersion性质,the chromatic aberration可以矫正到first order所以剩下的chromatic aberration主要的贡献为second order,于是我们可以期待在看chromatic focal shift plot图时,应该呈现出parabolic curve的曲线而非一条直线,此乃second order effect的结果(当然其中variation的scale跟first order比起来必然小很多,应该下降一个order)。
