【化学】化学图像题 pH的变化图像题20套(带答案)
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小，pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强，pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
【答案】C
【解析】
【分析】
【详解】
A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；
故选：B。
5．下列图像不能正确反映其对应关系的是
A． 常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液
B． 向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量
C． 用等质量、等质量分数的过氧化氢溶液制取氧气
D． 将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应
【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》
D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；
故选：C。
4．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是
A． 向碱溶液中加水
B． 向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量
C、当加入溶液的质量为bg时，溶液呈现碱性，所得溶液中的溶质为氢氧化钠和氯化钠，向所得溶液中滴加无色酚酞溶液，溶液呈红色，故符合题意；
D、坐标的pH变化是由小于7到大于7的过渡，因此进行的操作是将氢氧化钠溶液滴加到稀盐酸中，故不符合题意，故选C。
8．X、Y分别是稀盐酸或氢氧化钠溶液中的一种。X与Y发生反应过程中溶液pH变化如图所示。则下列说法正确的是（ ）
【答案】B
【解析】
【详解】
A、某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数不是从0开始。A错误；
B、足量的镁粉、铁粉分别与等质量、等质量分数的稀盐酸反应，产生氢气的质量相等。镁的活动性比铁强，镁反应速率快，则镁的曲线更陡峭。B正确；
C、高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰的混合物，固体质量不为零。C错误；
3．下列四个图象，分别对应四种操作过程，其中正确的是（ ）
A． 向氢氧化钠溶液中加入足量水稀释
B． 某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
C． 向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液
D． 向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉
【来源】备战2020中考化学考题专项训练——专题三：酸和碱
向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸
A．AB．BC．CD．D
【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)
【答案】D
【解析】
试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．
A．X是稀盐酸
B．向a点的溶液中加入石蕊试液，试液会变蓝
C．b点表明此时盐酸与氢氧化钠恰好完全反应
D．c点溶液中的溶质仅是NaOH
【来源】2019年陕西省长安区中考一模化学试题
【答案】C
【解析】
【详解】
A、由图可知，随着X质量的增加，pH逐渐增大至大于7，故X是氢氧化钠，不符合题意；
B、a点，pH<7，溶液显酸性，加入石蕊试液，溶液变红，不符合题意；
【答案】C
【解析】
【详解】
A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；
B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；
C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D
故选：C。
【点睛】
正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。
2．下列图像与对应叙述正确的是
A．一定量的稀硫酸中加入锌粒
B．向pH=1的溶液中加水
C．加热KClO3和MnO2的混合物制O2
D．一定量的CuSO4溶液中加NaOH溶液
【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)
C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；
D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
故选：D。
【点睛】
C、b点，pH=7，表示氢氧化钠和稀盐酸恰好完全反应，符合题意；
D、氢氧化钠和稀盐酸反应生成氯化钠和水，c点pH>7，说明溶液中的溶质为NaOH和NaCl，不符合题意。
故选C。
9．下列图像能正确反映对应变化关系的是
A
B
C
D
一定温度下，向不饱和硝酸钾溶液中加入硝酸钾
向一定量NaOH溶液中加入稀H2SO4
D．该实验操作是将盐酸滴加到氢氧化钠溶液中
【来源】2019年河北省邯郸市永年区中考模拟化学试题
ห้องสมุดไป่ตู้【答案】C
【解析】
【详解】
A、稀盐酸与氢氧化钠溶液反应生成氯化钠和水，该反应符合两种化合物相互交换成分，生成另外两种化合物的复分解反应，故不符合题意；
B、当加入溶液的质量为ag时，溶液呈现酸性，所得溶液中的溶质为氯化氢和氯化钠，故不符合题意；
考点：酸的化学性质、溶液的酸碱性与pH值的关系
7．用稀盐酸和氢氧化钠溶液进行反应的实验时，反应过程中溶液的酸碱度变化如图所示。下列有关说法正确的是
A．盐酸和氢氧化钠的反应属于置换反应
B．当加入溶液的质量为ag时，所得溶液中的溶质为HCl
C．当加入溶液的质量为bg时，向所得溶液中滴加无色酚酞溶液，溶液呈红色
【化学】化学图像题 pH的变化图像题20套(带答案)
一、化学图像题pH的变化图像（稀释或中和）
1．现有以下曲线,与之对应的叙述相符的是
A． 电解水一段时间
B． 用等质量、等浓度的过氧化氢溶液分别制取氧气
C． 敞口放置于空气中的浓硫酸
D． 向一定量稀氢氧化钠液中滴入水
【来源】2019年陕西省宝鸡市凤翔县中考二模化学试题
【来源】广东省广州市越秀区广州市第三中学2018-2019学九年级下学期期中化学试题
【答案】B
【解析】
【详解】
A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；
B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；
D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。故选B。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
C． 常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应
D． 将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出
【来源】2019年内蒙古包头市中考一模调研理综化学试题
【答案】B
【解析】
【分析】
【详解】
A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；
B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；
图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
6．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2OB．AgNO3固体C．浓盐酸D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序

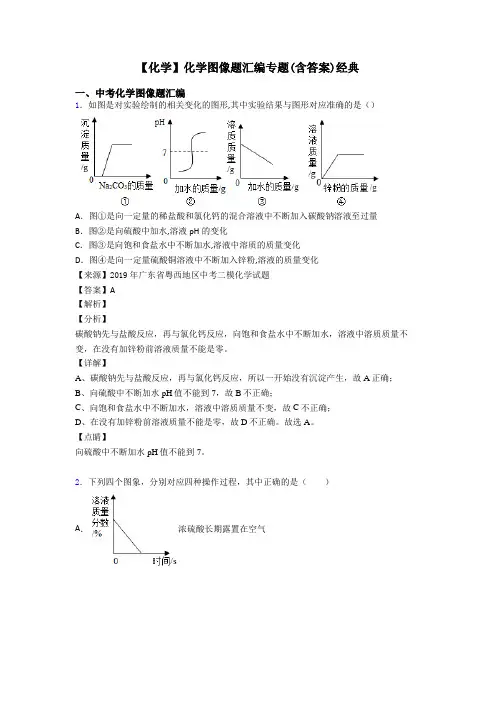

【化学】化学图像题汇编专题(含答案)经典
【化学】化学图像题汇编专题(含答案)经典一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。
C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。
D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。
故选：C。
3．分析下列实验图像，得到的结论正确的是A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等【答案】C【解析】试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b 表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C考点：图像题的解答4．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

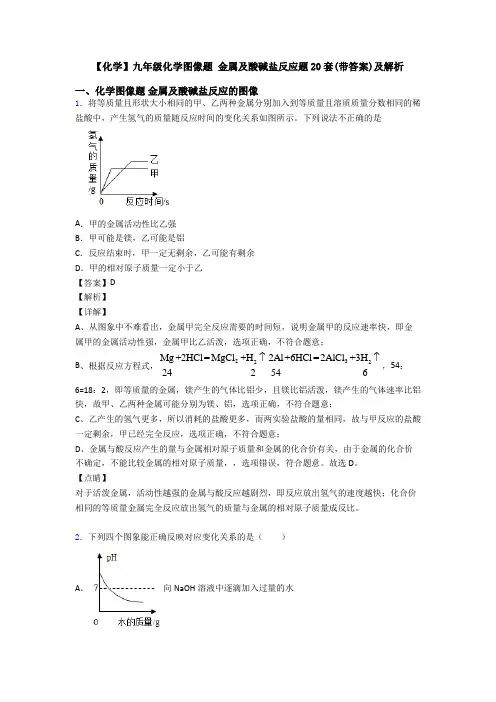

【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析
【化学】九年级化学图像题 金属及酸碱盐反应题20套(带答案)及解析一、化学图像题 金属及酸碱盐反应的图像1．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。
下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。
故选D 。
【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。
2．下列四个图象能正确反映对应变化关系的是（ ）A ．向NaOH 溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
酸碱盐图像题
酸碱盐图像题(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--选择题图像专题1.下列四个图像中，能正确表示对应变化关系的是（）A．向一定量稀盐酸中加水稀释B．一定温度下，向不饱和硝酸钾溶液中加入硝酸钾C．加热一定量的高锰酸钾固体D．向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液2.下列图像不能．．正确反映对应变化关系的是（）3向一定体积的NaOH稀溶液中逐滴滴加稀盐酸，溶液pH变化的曲线合理的是（）…………7水的质量pH00 硝酸钾的质量溶液的质量0 加热时间固体中锰元素0 氢氧化钾的质量沉淀的质量4.下列图像能正确反映其对应的实验操作的是（）A．将锌片插入盛有一定量稀硫酸的烧杯中B．向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量C．电解水D．向盛有一定量水的烧杯中不断滴入NaOH溶液5.右图是稀HCl和NaOH溶液反应的pH变化曲线，以下说法不正确的是（）A．该反应是稀HCl滴入NaOH溶液中B．ag是指加入氢氧化钠固体质量C．Ａ点溶液的溶质为HCl和NaClD．检验Ｂ点溶液的溶质先滴加足量的Ｍg(NO3)2，静置后再滴入少量ＡgNO36.下列图像能正确反映其对应关系的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾晶体B．向稀盐酸和硫酸钠的混合溶液中加入过量的氢氧化钡溶液C．向氢氧化钠溶液中滴加过量的稀盐酸D．等质量的镁和锌同时分别放入两份溶质质量分数相同的足量稀盐酸中7.下列四个坐标示意图分别表示四个实验过程中的某些变化情况，其中肯定错误．．的是（）A．加热一定量碳铵（NH4HCO3）的实验，试管中固体的质量变化B．等质量的镁条和铁丝分别与足量的稀硫酸反应，产生气体的质量变化C．向一定质量的水中加入氢氧化钠时，形成的溶液pH的变化D．向盛有一定量Ba(OH)2溶液的烧杯中逐滴滴加稀硫酸，测得烧杯中溶液导电性的变化8.下列图像分别与选项中的操作相对应，其中合理的是（）A．向一定量稀硫酸中滴入水B．向一定量纯碱和烧碱的混合溶液中滴入盐酸C．一定温度时向一定量饱和石灰水中加入氧化钙D．向一定量二氧化锰固体中加入过氧化氢溶液9.小亮同学在实验室中制取CO2气体后，对废液进行后续探究，他向一定质量的含CaCl2和HCl的废液中逐滴加入溶质质量分数为10%的Na2CO3溶液。
最新初三化学图像题 金属及酸碱盐反应题20套(带答案)
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
C．等质量的Zn和Mg分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量CaCO3分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
6．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
中考化学压轴题：专题08 图像题(讲练)(解析版)
专题08 图像题(讲练)【要点梳理】一、有关体积变化的图像——电解水水通电生成氢气和氧气的体积比为2：1。
注意是体积比不是质量比。
二、有关质量变化的图像1．化学反应中反应物的质量变化图像：图1图2分析：随着反应的进行，反应物质量不断减小，若反应物有剩余，则图像如图1所示；若反应物没有剩余，则图像如图2所示。
2．化学反应中生成物的质量变化(1)一种物质和另一种物质的反应图像：图3图4分析：图3，随着反应的进行，生成物的质量不断增加，当反应结束时，生成物的质量达到最大；之后，生成物质量将不再随加入物质质量(或时间)发生变化。
举例：红磷燃烧生成物的变化。
图4，反应时加入催化剂，反应的速率或反应的总时间会发生变化，但生成物的质量不发生变化。
举例：分解过氧化氢制氧气有无催化剂的变化图像。
(2)一种物质和两种物质的反应图像：图5图6分析：一种物质和两种物质发生化学反应时，首先判断反应发生的先后顺序，然后判断生成物的质量，先发生反应的生成物曲线通常从原点开始(如图5所示)；后发生反应的生成物曲线通常从原点后开始(如图6所示)。
举例：向部分变质的氢氧化钠溶液中滴加稀盐酸，生成气体的坐标曲线(如图6所示)，因为稀盐酸先和NaOH发生中和反应，当NaOH完全消耗完后，稀盐酸再与碳酸钠反应才有气体生成。
(3)化学反应中物质总质量(含元素种类)的变化化学反应中物质总质量(或元素种类)不变(如图7、图8所示)图像：图7图8三、溶质质量分数的变化曲线物质溶解时，溶质质量分数的变化。
图像：图9图10分析：图1，在一定温度下，向某不饱和溶液中继续加入某溶质，该溶质的质量分数随着溶质的增加而增大，当溶液达到饱和时，溶质质量分数不变。
图2，溶液稀释时，溶质的质量不变，而溶液的总质量不断增加，所以溶质质量分数不断减小。
四、pH变化曲线1．酸碱中和反应中的pH曲线图像：图11图12分析：图1，碱入酸，滴定前，溶液的pH＜7，此时溶液呈酸性；当酸碱恰好完全反应时，溶液的pH＝7；随着碱的继续加入，溶液的pH＞7，溶液呈碱性。
中考化学pH的变化图像(大题培优 易错 难题)及详细答案
一、中考初中化学pH的变化图像1．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。
故选D。
2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
2020-2021中考化学pH的变化图像综合练习题含答案
一、中考初中化学pH的变化图像1．某校化学小组在利用硫酸和氢氧化钾两溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像如图所示。
下列说法正确的是A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4C．该实验是将氢氧化钾溶液逐滴滴入到盛有硫酸溶液的烧杯中D．由c点到d点的变化过程中没有发生化学反应【答案】D【解析】【分析】【详解】A、根据图示，c点所示溶液pH﹤7，呈酸性，选项A不正确；B、从图中溶液的pH由大逐渐变小可知，该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，图中a点所示溶液pH﹥7，呈碱性，溶液中氢氧化钾没有全部被反应，溶液中含有的溶质应该是K2SO4和KOH，选项B不正确；C、根据图中溶液的pH变化情况，溶液的pH起点大于7，且随着试剂的加入pH由大逐渐变小，可见该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，选项C不正确；D、图中b点溶液的pH=7，此时硫酸和氢氧化钾恰好完全反应，继续加入稀硫酸，稀硫酸不和溶液中的其他物质反应，因此溶液的酸性逐渐增强，pH继续减小。
根据分析，虽然由c点到d点的变化过程中溶液pH继续减小，但变化中没有生成新物质，没有发生化学反应，选项D正确。
故选D。
2．实验小组用传感器探究Ca（OH）2溶液与稀盐酸反应过程中温度和pH的变化，测定结果如下图所示。
下列说法不正确的是A．该反应是放热反应B．从30s到40s,溶液pH增大C．60s时，溶液中溶质为HCl和CaCl2D．在反应前后的溶液中没有结合的离子是Ca2+、Cl-【答案】C【解析】【分析】【详解】A、由图可知反应过程中温度升高，故该反应是放热反应，A正确。
B、由图可知从30s到40s,溶液pH增大，B正确。
C、由图可知60s时，溶液pH大于7，氢氧化钙过量，溶液中溶质为Ca(OH)2和CaCl2，故C错。
D、氢氧化钙溶液中有钙离子和氢氧根离子，稀盐酸中有氢离子和氯离子，混合后氢离子和氢氧根离子结合生成水，只有钙离子和氯离子，没有结合，D正确。
图像题pH的变化图像练习题含答案
图像题pH的变化图像练习题（含答案）一、化学图像题pH的变化图像（稀释或中和）1.把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH 值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。
故选C。
2.某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况得到图2和图3。
下列说法错误的是图1 图士图nA.图2中b点所示溶液中的溶质是NaCl和NaOHB.将图2中d点所示溶液加热蒸干所得固体为纯净物C.图2中cfd所示溶液中NaCl的质量不断增加D.图3中eff变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练一一酸和碱【答案】C【解析】【详解】A 、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水，b 点pH 大于7,说明氢氧化钠有剩余，故b 点所示溶液中的溶质是NaCl 和NaOH ，故 A 正确；B 、图2中d 点pH 小于7,盐酸过量，溶液中溶质为氯化钠和HCl ，加热蒸干过程中HCl 挥 发掉，所得固体只有氯化钠，为纯净物，故B 正确；C 、图2中c 点pH=7,盐酸与氢氧化钠恰好完全反应，cfd 过程是盐酸过量，溶液中NaCl 的质量不变，故C 错误；D 、图3中eff 变化趋势可说明该反应是放热反应，故D 正确。
故选C 。
【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH 的变化 判断反应过程，中和反应放热。
沉淀质量喝 生成向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A 、向碱溶液中加水，pH 减小，但是不能小于7,该选项对应关系不正确；B 、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫 酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正 确；C 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁 活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关 系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液 质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
最新图像题 pH的变化图像专题(含答案)
8．下列相关量的变化与图像相符的是（）
A． 将氢氧化钠液体滴入稀盐酸中B． 铁丝在氧气中燃烧
C． 电解水通电一段时间后D． 向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸
【来源】2019年陕西省宝鸡市岐山县中考一模化学试题
【答案】A
【解析】
【详解】
A.盐酸的pH小于7,滴入氢氧化钠溶液后pH值变大，至恰好完全反应时，溶液的pH=7,继续滴加氢氧化钠溶液，溶液的pH大于7且不断增大，故A与图像相符。
【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D
D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。故选B。
11．下列图像与所对应操作不相符的是（）
A． 碳和氧化铜在高温条件下充分反应
B． 向氢氧化钠溶液中加入水
2020-2021中考化学压轴题之pH的变化图像(中考题型整理,突破提升)含答案
一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列四个图形的变化趋势能正确描述对应操作的是（）A．足量的铁片和镁条分别与等质量、等质量分数的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、在金属活动性顺序中，镁和铁排在氢的前面，可以与盐酸发生置换反应生成氢气，镁排在铁的前面，故反应速度比铁快，在图像中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的镁与铁与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B错误；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图像显示是过一段时间才出现沉淀，故C错误；D、盐酸溶液呈酸性，加水后酸性减弱，pH增大，无论怎样加水，其pH总是小于7，不会大于7，故D错误；故选A。
