井下语音广播技术要求
语音广播方案
新疆巴州金实工贸有限公司井下语音广播系统完善方案方案编制：刘明刚参考资料：《煤矿安全规程》《金实煤矿改建设计》《金实煤矿安全专篇》巴州金实工贸有限公司井下语音广播系统完善方案有线广播系统在矿井日常生产和生活中发挥着重要作用。
在常规情况下，广播信号通过布设在矿井内的广播线路传输，是一种单向的（下传的）有线广播系统。
用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入灾害性事故紧急广播等等，因而成为矿井安全生产不可缺少的组成部分。
1．系统特点我矿目前使用的KTK113型煤矿井下数字广播系统，是专为煤矿行业设计开发的语音广播产品，可通过控制主机对井下安装的本安型广播分站进行定点、分组全部语音广播，也可以通过本安型广播分站播放背景音乐。
为井下工人提供音乐与安全知识教育。
从而提高煤矿安全生产意识，丰富职工的文化生活。
在紧急情况可做为紧急呼叫系统，通知区域或全矿井的人员进行紧急撤离，为应对紧急突发事件提供快速应急措施，为矿井的安全提供保障。
2．系统组成该系统主要由广播主机、麦克风、音箱、传输接口、合并式定压功放、避雷器、井下本安广播分站，矿用隔爆兼本安型电源等设备组成。
其中广播主机、传输接口和合并式定压功放安装在机柜内，机柜接入机房内地网，机房内要求有综合接地（地阻不大于4欧姆）、AC220电源（需提供后备电源）。
3．系统设计KTK113型语音广播为新技术和安全可靠的设备。
可在井下辅助运输巷、带式运输机巷、采掘工作面、采煤工作面、变电所和避难硐室等安装，可以播放背景音乐、对讲广播，紧急广播等等。
本系统组网方式采用通讯电缆组网方式，在井下均采用电缆传输方式。
通过CAN通信电缆传输时，两个广播之间距离按照100到150米考虑。
本安广播分站电源采用隔爆兼本安电源，就近接入AC127V或660V电源。
目前井下使用的语音广播有5台，具体位置：主井口、副井口各1台；主井250米处1台；C12采区绕道1台；C12采区回风巷巷道中部1台，远远不能满足矿井需要。
山西省煤矿井下广播系统使用与管理规范标准
山西省煤矿井下广播系统使用与管理规范前言为规范全省煤矿井下广播设备和系统的选型、安装、使用、维护与管理，保证煤矿井下广播设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下广播通信联络，根据国家有关法律法规和标准的要求，制定本规范。
本规范由山西省煤炭工业厅信息中心提出并起草。
1 范围本规范规定了山西省煤矿井下广播设备和系统选型、安装、使用、维护与管理的要求。
本规范适用于山西省煤炭工业厅管辖范围内井工开采的煤矿企业。
2 规范性引用文件《煤矿安全规程》《煤矿设计规范》《智能调度室装备规范》GB 84 《通信网技术标准汇编》GB 50252-1994 《工业安装工程质量检验评定统一标准》GB/T 2887-2000 《电子计算机场地通用规范》GB 3836-2000 《爆炸性气体环境用防爆电气设备》MT/T 772-1998 《煤矿监控系统主要性能测试方法》MT287-1992 《煤矿信号设备通用技术条件》MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术要求》《国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装﹝2010）146号）》\《国家安全监管总局、国家煤矿安监局关于发布〈禁止井工煤矿使用的设备及工艺目录（第二批）〉的通知（安监总煤装﹝2008）49号）》。
3 术语和定义下列术语和定义适用于本规范3.1 煤矿井下广播系统具有生产调度广播、宣传通知、应急救援指挥、对讲通信等功能，用于井下主要巷道、停车场点、等候室、机电峒室、采掘工作面、作用地点等场所。
3.2 广播主机用于对煤矿井下广播系统进行监测、控制，向广播分站发送语音广播信号或指令，与广播分站进行对讲通信。
3.3 井下广播分站煤矿井下广播系统的广播分站于用播放音乐、通知等语音文件；接收控制中心的语音信号，并进行实时播放；可以与广播主机、局部区域内的广播分站之间进行对讲通信。
煤矿KTK113A井下语音广播系统方案
KTK113广播系统设计方案系统版本：R2.0 (Cover Title 2)文档编号：CHI-PT-NJBL-GBXT-A2南京北路自动化系统有限责任公司位于南京江宁经济技术开发区，是南京市高新技术企业，现有高级工程师、工程师及其他专业技术人员100余名。
是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。
公司拥有ISO9001:2008质量管理体系认证，坚持“质量第一、至诚服务、用户至上、持续改进”的质量方针，得到了广大客户的信赖和支持。
目前公司产品覆盖全国10多个省、自治区，并在多个煤炭主产区设有售后服务机构。
公司以满足客户需求为己任，不断生产高性价比的产品，为客户创造价值。
南京北路自动化系统有限责任公司联系地址：南京市江宁开发区菲尼克斯路99号邮政编码：211106电话号码：(025)52187543传真：(025)52185703邮件地址：*****************客户服务电话：400-611-5166客户支持网站：目录1系统概述 (5)2设计原则、设计标准 (5)2.1硬件设计原则 (5)2.2软件设计原则 (5)2.3设计依据、规范和标准 (6)3系统组成 (6)3.1组网方式 (7)4系统主要功能 (7)4.1应急救援指挥 (7)4.2生产调度指挥 (7)4.3紧急呼叫和双向通信 (8)4.4与安全监控系统联动 (8)4.5广播功能 (8)4.5.1预排功能 (8)4.5.2区域播放 (8)4.6在线状态管理 (8)5系统特点 (9)5.1数字化 (9)5.2全矿井覆盖 (9)5.3点播 (9)5.4自动播放 (9)5.5组网简单 (9)6主要技术指标 (9)7系统设计 (11)7.1系统组成及连接 (11)7.2井下区域划分及广播分站布置 (11)8质量保证及售后服务 (12)8.1产品质量保障 (12)8.2服务人员组织 (12)8.3试运行期服务 (13)8.4保修期内服务 (13)8.5保修期后服务 (13)8.6服务响应时间 (13)8.7人员培训计划 (14)9系统清单 (15)10系统设备设计图 (15)插图目录图3-1 通信电缆图.................................................................................................. 错误!未定义书签。
1_碱沟煤矿井下语音广播系统技术要求0415
参数与要求1货物需求一览表二、工作环境使用环境：有甲烷、煤尘爆炸性气体混合物的煤矿井下。
最高温度： 40 。
最低温度： -5 。
环境相对湿度：≤95% 。
大气压力： 80 ～106kPa 。
机械环境：无显著震动和冲击的场合。
安装地点及用途：煤矿井下，实现调度电话、扩音广播、矿难报警。
三、技术参数及要求（一）、技术参数*1. KTH172型矿用本安型扩播报警电话1）能统一实现调度电话、扩音广播、矿难报警功能；2）扩音广播讲话，最大音量：100 dB(A)；3）调度员在键盘按下“特定键”，井下所有分区电话实现报警声报警；4）振铃可通过红色LED闪光灯显示；5）具有连接现有皮带及工作面沿线扩音电话，实现运输系统沿线报警、讲话功能；6）配置铠装听筒电缆；7）供电电压：DC12V（由KDW28-12矿用隔爆兼本安不间断电源以浮充方式给6节镍氢电池模块充电）；最大工作电流：≤100mA ；8）外形尺寸（长×宽×高）：550mm x321mm x160mm总重量：约13.5 kg*2. KTA136型地面输出本安型电话耦合器1）无源多路耦合器，由耦合器本体，安装机架，和安装外壳组成；2） 64路耦合器（每增加一个安装机架可扩展容量28路）；3）每路耦合器的传输衰耗≤ 2dB；*3. 矿用隔爆兼本安不间断电源1）输入电压 127VAC,2）输出电压 12V DC,电流 800mA*4. 本系统能够实现矿井调度电话、扩音广播、矿难报警三种功能，不需要更换交换机、调度台、及井下现有电话布线格局；（二）技术要求1、总体要求*（1）供货商对本项目技术规格书中涉及矿用本安型扩播报警电话等设备，须提供原厂商的代理授权书，并提供原厂商的售后服务承诺函。
*（2）供货商应具备计算机系统集成贰级及以上资质。
（3）招标范围：矿用本安型扩播报警电话设备购置、软硬件集成及安装、培训等。
*（4）所选井下设备必须具备“MA”标志。
井下语音广播系统方案
目录第一章设计单位简介 (2)第二章矿用井下语音广播系统 (3)一、系统概述 (3)二、系统设计主要依据及要求 (4)三、系统结构组成 (5)四、系统关键设备 (9)五、功能介绍 (11)第三章矿用视频监控系统.........................................................................................错误！未定义书签。
一、系统概述.........................................................................................................错误！未定义书签。
二、系统设计主要依据及要求.............................................................................错误！未定义书签。
三、系统结构组成.................................................................................................错误！未定义书签。
四、系统关键设备.................................................................................................错误！未定义书签。
五、系统主要功能.................................................................................................错误！未定义书签。
第四章工程施工及验收.............................................................................................错误！未定义书签。

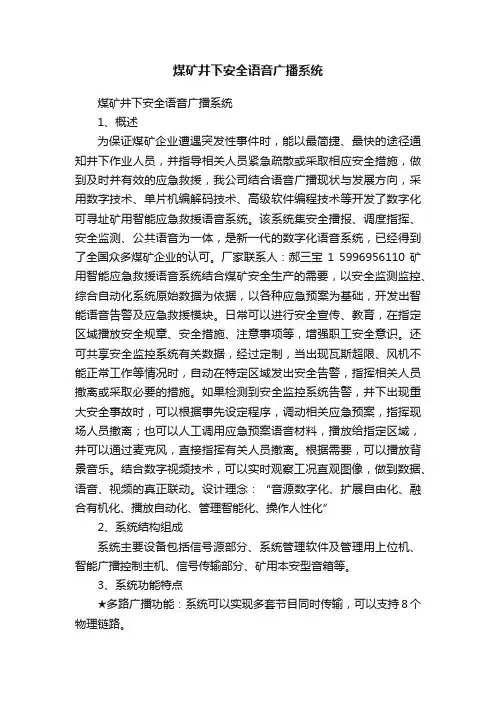

煤矿井下安全语音广播系统
煤矿井下安全语音广播系统煤矿井下安全语音广播系统1、概述为保证煤矿企业遭遇突发性事件时，能以最简捷、最快的途径通知井下作业人员，并指导相关人员紧急疏散或采取相应安全措施，做到及时并有效的应急救援，我公司结合语音广播现状与发展方向，采用数字技术、单片机编解码技术、高级软件编程技术等开发了数字化可寻址矿用智能应急救援语音系统。
该系统集安全播报、调度指挥、安全监测、公共语音为一体，是新一代的数字化语音系统，已经得到了全国众多煤矿企业的认可。
厂家联系人：郝三宝1 5996956110 矿用智能应急救援语音系统结合煤矿安全生产的需要，以安全监测监控、综合自动化系统原始数据为依据，以各种应急预案为基础，开发出智能语音告警及应急救援模块。
日常可以进行安全宣传、教育，在指定区域播放安全规章、安全措施、注意事项等，增强职工安全意识。
还可共享安全监控系统有关数据，经过定制，当出现瓦斯超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，井下出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过麦克风，直接指挥有关人员撤离。
根据需要，可以播放背景音乐。
结合数字视频技术，可以实时观察工况直观图像，做到数据、语音、视频的真正联动。
设计理念：“音源数字化、扩展自由化、融合有机化、播放自动化、管理智能化、操作人性化”2、系统结构组成系统主要设备包括信号源部分、系统管理软件及管理用上位机、智能广播控制主机、信号传输部分、矿用本安型音箱等。
3、系统功能特点★多路广播功能：系统可以实现多套节目同时传输，可以支持8个物理链路。
★音源种类丰富：音源种类丰富，可以是麦克风、话筒、DVD/VCD等传统音响设备，也可以是电脑、MP3等现代数字设备；同时，系统内置FM调频收音机，接收当地公共电台广播节目。
KTK113煤矿井下语音广播系统操作规程
KTK113煤矿井下语音广播系统操作规程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制KTK113煤矿井下语音广播系统操作规程KTK113煤矿井下语音广播系统为全数字型系统，地面广播主机通过工业环网连接井下的本安型广播分站，可通过控制主机对井下安装的分站进行分组、定时、定点播放语音广播，为井下工人提供音乐与安全知识教育。
从而提高煤矿安全生产意识，丰富职工的文化生活。
在紧急情况可做为紧急呼叫系统，通知区域或全矿井的人员进行紧急撤离，为应对紧急突发事件提供快速应急措施，为矿井的安全提供保障。
地面中心站一、开机按下调度台下广播主机Power按钮，进行开机。
二、打开系统主界面开机进入桌面后，双击“北路KTK113煤矿安全数字广播系统软件”图标，打开系统，输入用户名“admin”，密码“admin”,单击“登陆”，即进入KTK113煤矿安全数字广播系统主界面。
三、系统操作紧急广播（调度室广播主机针对井下所有广播分站进行广播）在主界面单击“紧急广播”，在弹出对话框中点击“是”，打开话筒即可进行紧急广播，广播结束后，点击“关闭”退出。
调度对讲（调度室广播主机针对井下某个广播分站进行对讲）在主界面单击“调度对讲”，选择要对话的某个广播分站，单击“呼叫”，打话筒进行讲话，对方即可接收到，说完一节后点击“挂断”，继续对讲重复即可。
话筒广播（调度室广播主机针对井下某些广播分站进行广播）在主界面单击“话筒广播”，单击要选择的广播分站, 单击“开始”，打开话筒即可进行广播，广播结束后，单击“挂断”即可。
电话广播（接听固定电话时，对方声音通过选定广播分站传至井下）广播电话（选定某部固定电话）有来电时，接听电话，然后在主界面单击“电话广播”，单击要选择的广播分站，单击“开始”，来电方语音即可通过选定广播分站传送至井下，结束后单击“挂断”即可。
录音广播（将录制好的音频文件通过广播分站进行广播）在主界面单击“录音广播”，单击要选择的广播分站，选择音频文件（领导讲话，新闻联播等），单击播放，即可进行录音广播，单击停止，录音广播结束。
xx矿应急语音广播系统技术方案
xx矿有限公司应急语音广播系统技术方案项目名称：KT242矿用广播通信系统单位名称：xx矿有限公司编制时间：2014年3月28日1编制依据KT242矿用广播通信系统,防爆型式为矿用本质安全型，标志“i”,它与DDK系列矿用程控交换调度机和调度台组成煤矿自动电话调度和广播系统,适合煤矿井下具有爆炸性混合物和高噪声环境中使用,也适用于地面环境较差的场合使用。
本技术方案是xx矿有限公司参照以下文件要求而设计的：❖《邮电部电话交换设备总技术规范书及附件》（YDN065－1997）❖《数字程控调度机技术要求和测试方法》（YD/T954-1998）❖《电话自动交换网用户信号方式》（GB3378－82）❖《电话自动交换网局间直流信号方式》（GB3379－82）❖《电话自动交换网铃流和信号音》（GB3380－82）❖《电话自动交换网局间中继数字型线路信号方式》（GB3971.2－83）❖《程控数字用户自动电话机通用技术条件》（GB/T14381—93）❖《中国国内电话网No。
7信号方式技术规范及其补充规定》(GF001－9001）❖《建筑物电子信息系统防雷技术规范》(GB50343－2004）❖其它国家及中国信息产业部（原邮电部)制定的相关现行技术标准❖自动电话机技术条件（GB/T15279-2002 ）❖爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1 )❖爆炸性气体环境用电气设备第4部分：本质安全型“i”（GB3836.4)2 选型2。
1在用通信系统简介我矿在用通信联络系统程控交换机型号为DDK—6，生产厂家为江西联创通信有限公司,系统性能稳定，运行良好。
2.2 KT242矿用广播通信系统应急语音广播系统选用北方联创通信有限公司（原江西联创通信有限公司）在DDK-6通信联络系统基础上根据国家最新行业标准《中华人民共和国安全生产行业标准》新近研发的集通播、分组广播、对讲、监听、数字抗燥功能于一体全新一代的HYZ-1有线广播系统，软件由公司自行开发,其安全性达到全国领先水平。
