制冰机的分类
制冰机的分类
制冰机是一种将水通过蒸发器由制冷系统制冷剂冷却后生成冰的制冷机械设备。
根据蒸发器和生成过程方式原理不同，生成的冰的形状也不同，人们一般根据冰形状将制冰机分为颗粒冰机、片冰机、板冰机、管冰机等等。
1、颗粒冰机：因其所生产冰形状为颗状型因而称为颗粒冰。
体型为市场现有冰种类中最小，颗粒冰的抗融性最好。
适合饮用品调制、装饰、食物冰藏保鲜等等，故大多为可食用冰。
2、片冰机：一般多为工业制冰机。
所生产冰为薄片状。
片冰可以由淡水制成，也可以由盐水制成。
片冰为薄片、干爽疏松状的白色冰，厚度10毫米到15毫米，品面形状不规则，直径约为12到45毫米。
片冰无尖锐棱角，不会刺伤冷冻物体。
可进入被冷却物之间的间隙，减少热交换，保持冰的温度，并有良好的保湿效果。
片冰制冷效果优秀，有制冷量大、迅速的特点，因此主要应用于各种大型制冷设施、食品速冻、混凝土冷却等等。
3、板冰机：一般多为工业制冰机。
所生产冰为块状。
板冰不规则、坚硬、透明干燥。
板冰厚度和宽度可根据用途自由调节。
4、管冰机：因其所生产冰块形状为不规则长度中空管型而得名，其内孔在5mm～15mm的圆柱形空心管状冰，长度在25mm～60mm之间，有多种尺寸可供选择，冰的外径有：22、29、32、35mm等。
所生产冰块名称管冰。
因接触面积为市场现有冰种类中最小，管冰的抗融性最好。
适合饮用品调制、装饰、食物冰藏保鲜等等，故大多为可食用冰。
以上四种制冰机（由深圳兄弟制冰整理分类），是现在家用制冰、商业制冰、工业制冰最常用的的制冰工具。
它的出现大大改变的人类的生活方式，提高生活质量。

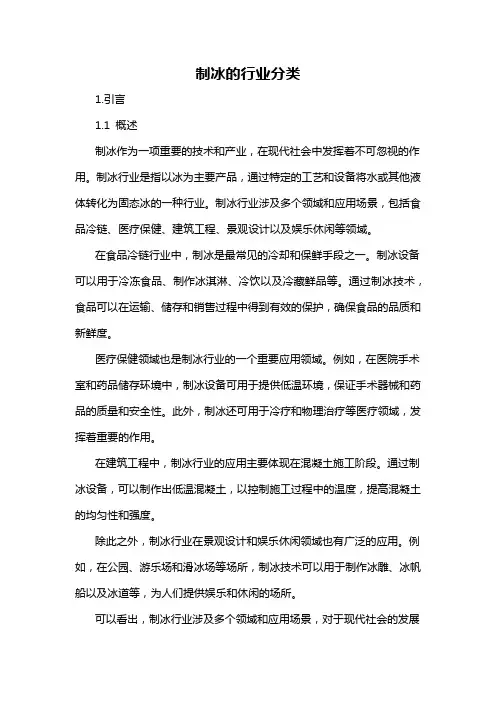

制冰的行业分类
制冰的行业分类1.引言1.1 概述制冰作为一项重要的技术和产业，在现代社会中发挥着不可忽视的作用。
制冰行业是指以冰为主要产品，通过特定的工艺和设备将水或其他液体转化为固态冰的一种行业。
制冰行业涉及多个领域和应用场景，包括食品冷链、医疗保健、建筑工程、景观设计以及娱乐休闲等领域。
在食品冷链行业中，制冰是最常见的冷却和保鲜手段之一。
制冰设备可以用于冷冻食品、制作冰淇淋、冷饮以及冷藏鲜品等。
通过制冰技术，食品可以在运输、储存和销售过程中得到有效的保护，确保食品的品质和新鲜度。
医疗保健领域也是制冰行业的一个重要应用领域。
例如，在医院手术室和药品储存环境中，制冰设备可用于提供低温环境，保证手术器械和药品的质量和安全性。
此外，制冰还可用于冷疗和物理治疗等医疗领域，发挥着重要的作用。
在建筑工程中，制冰行业的应用主要体现在混凝土施工阶段。
通过制冰设备，可以制作出低温混凝土，以控制施工过程中的温度，提高混凝土的均匀性和强度。
除此之外，制冰行业在景观设计和娱乐休闲领域也有广泛的应用。
例如，在公园、游乐场和滑冰场等场所，制冰技术可以用于制作冰雕、冰帆船以及冰道等，为人们提供娱乐和休闲的场所。
可以看出，制冰行业涉及多个领域和应用场景，对于现代社会的发展和生活起着重要的作用。
本文将从不同的行业分类角度出发，对制冰行业进行深入探讨，以期对该行业的发展趋势和前景进行分析和展望。
1.2文章结构文章结构部分的内容可以按照以下方式来编写:文章结构：本文将按照以下结构进行叙述。
首先，在引言部分，将对制冰行业分类的背景和重要性进行概述。
接下来，正文将分为两个主要部分，分别介绍第一个行业分类和第二个行业分类。
每个行业分类将分为若干个要点进行详细说明。
最后，在结论部分，将对整篇文章进行总结，并对未来的发展进行展望。
通过以上文章结构的安排，读者可以清晰地了解本文的主要内容和组织结构。
接下来，让我们继续深入探讨制冰行业的分类细节。
1.3 目的文章的目的是对制冰行业进行分类，通过对不同行业的详细介绍和讨论，了解各个行业的特点、发展现状以及未来的前景。
关于制冰机的分类
关于制冰机的分类
目前制冰机的分类是按其所生产的冰的形状来区分：
1、块冰机：
冰形状为四方形的，由冰冰模具冻结的，一般大小为20mm*20mm*20mm，透明，高端机型生产的为正方形，普通机型生产的为平行四边形。
其价格相差很大。
还有大小为4~5mm的大块正方形冰结构更复杂，价格更贵！冰机结构简单！
2、绵绵冰机：
冰形状为面粉状的细末，从圆柱上由刮刀刮下的细末冰。
不透明！结构较复杂，故障率高。
3、雪花冰机：
冰形状为2~15mm不规则的碎冰，习惯上叫雪花冰，透明！由于其冰型自然，晶莹剔透，因此被用在高端食品，食材陈列上，由于其结构复杂，精密，制造难度
大国内能有稳定技术的不多。
泽田冰机通过6年的研发，其雪花制冰机水平已达到
很高水平，已突破单蒸发器1000kg的产量，使得雪花制冰机大产量的生产成为可
能。
其结构的密封性连续性节能效果是未来制冰机的换代产品。
4、砖冰机：
砖冰机是一种技术比较落后的制冰方式，是500mm*200mm*200mm等比较大的冰块，最早用在早期的的氨系统制冷上的大产量制冰方式！周期长，使用需要2次
加工。
制冰机概述
制冰机概述天津科技大学陈文放制冰机（Ice Maker）是指采用制冷系统，以水作为载体，在通电状态下通过某一设备后，制造出冰的设备（机器）。
一、制冰机的分类及冰的应用1、制冰机的分类制冰机根据制冰量可以分为小型（0.4-2.5吨/天）、中型（3-20吨/天）和大型（25-60吨/天）制冰机；根据制冰机制出冰块的形状，如图1，一般分为：管冰机、块冰机、片冰机、板冰机和颗粒冰机；根据使用的功能不同，可以分为食用型制冰机和工业用制冰机；一般地讲，管冰机和颗粒冰机制造出来的冰为食用功能，而其他制冰机如片冰机、板冰机、块冰机等多为工业用。
图1 不同种类制冰机生产的冰2、冰的应用冰被广泛的应用于酒店、酒吧、咖啡厅、快餐店、游艇、度假村、舞厅、超市、医院、实验室、渔船、水产运输和食品加工等场所和领域，不同的用冰场所有各自不同的适合冰型，以及不同冰型所对应的不同型号的制冰机。
表1所示为各种冰型的冰在不同场所的适用程度。
二、制冰机冷凝方式的分类1、风冷冷凝器冷却性能由环境温度来决定，环境温度越高，冷凝温度也越高。
一般地，采用风冷冷凝器，冷凝温度比环境温度高 7～12℃，这个值我们称为换热温差。
冷凝温度越高，制冷机组的制冷效率就会越低，所以我们就要控制这个换热温差不应太大。
但是如果换热温差变小，那么风冷冷凝器的换热面积及循环的风量就要增大，风冷冷凝器的造价成本就越高。
温度极限不高于55℃，不低于20℃。
通常情况下，环境温度超过32℃的地区都不建议采用风冷冷凝器。
所以是否可选择风冷冷凝器，首先要确认环境温度。
一般设计风冷制冰机时，必须要求客户提供当地全年最高的环境干球温度。
优点:1、无需水资源，运行成本较低；2、安装、使用方便，无需其他配套设备，只要接通电源即可投入运行；3、不污染环境；4、适用于严重缺水或供水难得地区。
缺点：1、成本投入较高；2、冷凝温度较高，使制冷机组的运行效率降低；3、不适用于空气污浊、有沙尘气候的地区。
制冰机的制冰原理
制冰机的制冰原理制冰机是一种用于制造冰的机器，它使用了以下原理和工艺来实现制冰过程。
一、制冷原理：制冷是制冰机能够运行的基础。
制冷原理是利用物质在不同温度下的相变过程中吸收或释放热量，从而使温度降低。
制冰机通常使用的是蒸汽压缩制冷系统，具体制冷过程分为四个阶段：压缩、冷凝、膨胀和蒸发。
首先，制冷剂经过压缩机被压缩成高压气体。
在这个过程中，制冷剂吸收了外界的热量，并增加了其压力和温度。
然后，高温高压的制冷剂流入冷凝器，通过与冷水或空气的接触，制冷剂释放出热量，温度逐渐降低成为高压液体。
接下来，高压液体通过节流阀进入膨胀器，这是通常采用毛细管或节流阀。
在膨胀器中，高压液体突然降压，从而引起温度下降。
最后，低压低温的制冷剂进入蒸发器，与外界热量交换，吸收其热量，同时自身发生相变成为低温气体，完成制冷循环。
二、制冰过程：制冰机通过制冷原理来制造冰，具有以下几个主要步骤。
1.冷却水箱：制冰机中的冷却水箱通常放置制冰盘，也可以是其他形式的制冰模具。
水箱中通过制冷剂循环流动的冷水使制冰盘表面的温度迅速降低。
2.冷水循环：制冰机通过水泵将水从冷水箱抽出，经过水冷却器，冷却水在水冷却器中被制冷剂冷却，然后通过水泵重新注入冷水箱，形成冷水循环。
3.热交换：在制冰过程中，冷水箱中的冷水与制冷剂通过热交换来冷却水的温度。
当制冷剂从冷凝器进入蒸发器时，冷水箱中的冷水吸收制冷剂释放的热量，导致冷水温度下降。
4.结冰：水箱中的冷水温度继续下降，当温度达到冰点时，水开始结冰。
在结冰过程中，冷水会不断地吸收冰箱中的热量，继续降低温度，直到形成坚固的冰。
5.脱冰：当冰块完全结冰后，制冰机会通过加热管或电加热阵列来加热冰箱，从而使冰块与冰箱表面分离。
加热之后，冰块可以轻松地从冰箱中脱落。
6.排冰：脱落的冰块可以通过开启排水阀，将冰块从制冰机排出。
三、制冰机的分类：根据制冰机的工作方式和结构特点，可以分为以下几类：1.直接冷却制冰机：直接冷却制冰机是通过直接接触制冰机中的制冰盘或冰箱和冷冻介质来制冰的。
冰厂制冰方法
冰厂制冰方法冰厂制冰方法随着现代社会的发展，制冰技术得到了不断的提升和完善，而冰厂是现代制冰的主要场所之一。
下面我们就来了解一下冰厂的制冰方法。
1. 选材冰厂制冰的第一步就是选材。
因为冰的制作材料主要就是水，所以水的质量会直接影响到最终的冰的质量。
因此，冰厂在选材时必须选择纯净、无污染的水源。
一般而言，冰厂都会使用纯净的天然水源，比如山泉水、河水等，以确保制造出的冰是安全可靠的。
2. 制冰器制冰器也是制冰的核心设备，冰厂的制冰器通常分为两种类型——直接式制冰机和间接式制冰机。
直接式制冰机将水导入到冷却管道中，通过压缩机和冷凝器的作用使冰制成。
这种制冰机制造的冰块比较大，适合用于制作饮品、冰淇淋等。
而间接式制冰机则是将制冷剂导入制冰池中，制冰池中的水会随着制冰过程逐渐凝固，最终形成冰块。
这种方式制造出来的冰块较小，适合用于制作冷藏食品等。
3. 冷冻室冷冻室是冰块冻结的关键环节。
所以，冰厂的冷冻室必须要保持低温，通常温度控制在零下18度左右。
冰块在冷冻室中的时间和温度都是非常关键的，如果控制得不好，就会导致冰块结晶不均匀，影响其品质。
4. 冰块分类在冰厂结束制冰后，还需要对冰块进行分类。
一般而言，冰块会被分为普通冰块和透明冰块两种类型。
普通冰块的制作过程比较简单，通常只需要将水直接冷冻即可，它们虽然不如透明冰块看起来那么漂亮，但是更加实用，适合用于家庭、商铺等场合使用。
透明冰块则是相对高端的产品，一般是需求量较少的高端酒店和餐厅所采用的。
制作透明冰块需要特殊的设备和工艺，并且必须严格控制和保证水的纯净度。
制作出来的冰块晶莹剔透，很美观，因此也比普通冰块要贵。
综上所述，冰厂制冰是一个相对复杂的过程，需要科学的设备和先进的工艺来完成。
但是只有这样才能制造出安全、可靠、美观的冰块，为我们的生活带来更多的便捷。
小型制冷装置(制冰机冷藏柜)
图5—12平式风幕结构示意图 • 1一玻璃；2—风扇；3一融霜加热器；4-保温层；5一 蒸发器；6一出风口； 7_回风口；8—风幕气流
• 立式风幕是向内弯曲的弓形空间 形成的气流，带动柜内冷空气的 循环。 • 立式风幕的气流不如平式风幕的 平稳，它与外界空气的动量、热 量交换较大，所以一般采用二层 或三层风幕。 • 内层风幕是经过蒸发器的冷风幕， 主要起到对陈列商品的冷却作用； 外层风幕是不经过蒸发器的循环 风幕，主要起隔绝内外空气的作 用。 • 过高或过低的风速都将降低立式 风幕的性能。但多层风幕各层的 风速和方向都有差异，外层风幕 风道长，阻力大，风速低，以减 少对外界空气的卷吸和内层冷空 气的外溢；内层风幕风道短，阻 力小，风速高，以增强对柜内商 品的冷却和防止柜内冷量的外溢
立式冷柜
• 立式冷柜通常使用搁架存放食品， 如图5—5所示。搁架用金属制造 并用合成树脂进行表面处理。架 子的高度要可以调节。由于食品 堆积会阻碍冷气的循环，必须考 虑在食品之间留有空隙。 • 冷柜柜内的冷却方式：立式冷 柜可以是自然对流方式或强迫对 流方式。目前倾向于采用强迫对 流方式。强迫对流方式的冷柜， 打开门时风机停止运转冷柜可以 使用冷水作间接冷却介质。
2
冷柜总体结构
• 冷柜主要由柜体、制冷系统和电气控制设备等 组成。 • 立式冷柜还具有搁架或吊钩等设施；而卧式冷 柜则随贮存食品的不同在结构上也差别较大。 • 低温冷柜通常还具有融霜及排水等功能。因而 冷柜的总体结构依冷柜的种类、形式和功能的 不同而不同，满足不同用户对冷柜功能和档次 的需要。 • 冷柜的柜体通常采用两种结构：一种是柜体采 用整体发泡，另一种是柜体采用预制聚氨酯泡 沫塑料板拼装。
7. 除霜方式
8风幕
• 敞开式陈列柜的风幕对其制冷性能有很大影响，通常 应保证风幕气流平稳流动，减少柜内食品与外部空气 的热、质交换及消除冷气溢流。按照陈列柜型式的不 同，有平式和立式风幕两种。 • 良好的平式风幕会在陈列柜的敞口处形成一层稳定的 积存空气，使外部空气与柜内空气的热、质交换减小。 另外，平式陈列柜容易受店堂辐射热的影响，为减少 陈列商品表面的辐射热，最好使风幕略带波动 。 • 注：平式风幕出风口风速不能太大，也不能太小。风 速太大会使部分冷风不能回到吸风口，形成冷气外溢， 造成冷损失，同时增强风幕与外界空气的质交换，增 大风幕热负荷。风速太小时敞口处形不成完整的风幕， 起不到隔热的作用。
工业制冰
工农业用冰 用普通自来水或纯净海水冻结成的冰
按用途分
食用冰 用经过消毒的食用水制成的冰
块冰
冻成的冰外形呈块（桶）状
按
管冰
制成的冰外形呈管段形状，管段呈圆柱形中间透 空
冰 的
片冰
制成的冰外形呈薄片状，厚度约为3mm小于5mm的 冰为片冰
形
板冰
厚度约为5~10mm的平板形或圆弧形冰
状
冰晶冰 在冷盐水中结晶形成的冰
做构架，辅以竹片、钢管做道面；并在道面两侧做 防护结构，以免冰块滑落或撞墙等意外
第九章
第三节 直接冷却制冰设备
一．桶式快速制冰机
1. 国产AJB-15/24桶式快速制冰机
• 产冰能力15t/d，其产冰速度约每110分钟循环出冰一次， 24小时内出冰13次，共15吨
• 冰块的尺寸：上部断面172×268mm，下部断面198×288mm， 长1180mm，内有11孔，重50千克/块
第九章
• 盐水对金属有不同程度的腐蚀性，为减少盐水对金属腐蚀， 盐水的pH值宜控制在7～9之间，略带碱性为好；波美度为 18～24度 偏酸：盐水吸收空气中的CO2后，变为酸性 偏碱(pH＞9)：往往是氨渗进盐水 吸收空气中的水分，盐水浓度会降低，这会使盐水的凝固点 升高、蓄冷量减少，还会加剧盐水对金属的腐蚀作用
• 冰的比重与其温度、冰形成时的环境压力、冰中有否 空气泡和水的纯度有关
• 水结成冰后，密度减少，体积增大 • 一般在实用上，冰的温度从0℃到-20℃时，其平均比
热容取2.1kJ/kg·K，而水的比热容为4.2kJ/kg·K，仅 为水的一半
• 冰的热导率与其温度有关，随着温度的降低而增加
第九章
三．透明冰
第九章
自动制冰原理
自动制冰原理解析1. 引言自动制冰是一种现代化的技术，它能够自动将液体水转化为冰块，广泛应用于家庭、商业和工业领域。
在这篇文章中，我们将详细解释与自动制冰相关的基本原理，包括冰的形成过程、制冰机的工作原理以及制冰机的分类等内容。
2. 冰的形成过程冰是水在低于零摄氏度的温度下凝固形成的固态物质。
当水温下降到冰点以下时，水分子会逐渐减慢运动，直到形成固态结构。
冰的形成过程可以分为以下几个阶段：2.1 下降阶段当水温下降到冰点以下时，水分子的平均动能减小，分子之间的距离逐渐增大，水的密度逐渐减小。
此时，水开始变得稳定，并且具备形成冰的潜力。
2.2 结晶核形成在水温下降到一定程度时，水分子会开始聚集形成微小的结晶核。
这些结晶核可以是空气中的微粒、容器表面的杂质或者是水分子自身的聚集点。
结晶核的形成是冰的形成过程的关键步骤。
2.3 冰晶生长一旦结晶核形成，水分子会沿着结晶核的表面结合，形成冰晶的结构。
这个过程类似于砖块一层一层地叠加，冰晶的尺寸逐渐增大。
冰晶的形状和尺寸取决于结晶核的特性和环境条件。
2.4 完全冰结当冰晶生长到足够大的尺寸时，它们会相互连接形成一个连续的冰块。
此时，水已经完全转化为冰，形成了一个固态的结构。
3. 制冰机的工作原理制冰机是一种能够自动将液体水转化为冰块的设备。
它主要由压缩机、冷凝器、蒸发器和控制系统等组成。
下面我们将详细解释制冰机的工作原理：3.1 压缩机制冰机中的压缩机是制冷循环的核心部件。
它通过压缩制冷剂（如氨气或氟利昂）使其压力和温度升高，然后将高温高压的制冷剂输送到冷凝器。
3.2 冷凝器冷凝器是制冷循环中的热交换器，它通过散热的方式将高温高压的制冷剂冷却成高压液体。
冷凝器通常采用风冷或水冷的方式，通过外界的冷却介质将制冷剂的温度降低。
3.3 膨胀阀膨胀阀是一种用于控制制冷剂流量的装置。
它通过控制制冷剂的流速和压力降低，使制冷剂进入蒸发器。
3.4 蒸发器蒸发器是制冰机中的另一个热交换器，它通过吸热的方式将制冷剂从高压液体转化为低温低压的蒸汽。
冰蓄冷设备
冰蓄冷设备一、分类美国制冷工业协会（ARI）1994年出版的《蓄冷设备热性能指南》将蓄冷设备广义地分为显热式蓄冷和潜热式蓄冷，见表2-1。
表2-1注：载冷剂一般为乙烯乙二醇水溶液。
最常用的蓄冷介质是水、冰和其他相变材料，不同蓄冷介质具有不同的单位体积蓄冷能力和不同的蓄冷温度。
二、冰盘管式( ICE-ON-COIL)冷媒盘管式( REFRIGERANT ICE-ON CO)IL外融冰系统( EXTERNAL MELT ICE-ON COIL STORAGE SYS)TEMS该系统也称直接蒸发式蓄冷系统，其制冷系统的蒸发器直接放入蓄冷槽内，冰结在蒸发器盘管上。
此种形式的冰蓄冷盘管以美国BAC公司为代表。
盘管为钢制，连续卷焊而成，外表面为热镀锌。
管外径为1.05" (26.67mm，冰层最大厚度为1.4" 22(35.56mn)，因此盘和换热表面积为5.2ft /RTH(0.137m/KWH，冰表面积为19.0ft2/RTH(0.502m2/KWH，制冰率IPF 约为40-60%。
融冰过程中，冰由外向内融化，温度较高的冷冻水回水与冰直接接触，可以在较短的时间内制出大量的低温冷冻水，出水温度与要求的融冰时间长短有关(参见图2-1 、2-2、2-3 。
这种系统特别适合于短时间内要求冷量大、温度低的场所，如一些工业加工过程及低温送风空调系统使用。
(1 10小时放热特性(图2-1一般空调使用10小时放热待性(2) 3小时放热待性(IH2-2)•用千电力髙峰时进行移蜂；•用千有隽台和厲众席的会场；•用于食品加工过程冷却.图2-2 3小时放诅待性(3) I小时放热特性(田2-3)该蓄冷方式是由食品冷冻行业中应用多年的乳品冷却设备改制发展而成。
由此在乳品行业中经常采用。
最近天津雀巢咖啡生产厂，工艺要求所供应的冷冻水温在全过程中要求保证稳定在+1° C,采用BAC外融冰装置，冰盘管表面冰层厚度大约为2-3MM冷冻机24小时连续运行。
制冷设备的分类
制冷设备的分类
1. 嘿，你知道制冷设备有好多种呢！就像冰箱，那可是家里的大宝贝呀！你想想，夏天热得要命，打开冰箱拿出一瓶冰凉的饮料，哇，爽翻啦！这就是压缩式制冷设备，通过压缩制冷剂来制冷，厉害吧！
2. 还有空调呢！大热天在外面走得汗流浃背，一回到家打开空调，立马凉快下来了，这不就跟救星一样嘛！空调就是一种常见的制冷设备，属于蒸气压缩式制冷，给我们带来多大的舒适呀！
3. 商用冷柜也不能小瞧呀！超市里那些放着冷饮、冰淇淋的冷柜，那就是为了保持低温呀！这不就是在为我们的快乐保驾护航嘛！这也是制冷设备的一种哟！
4. 制冰机呢，哇塞，餐厅里那些冰块可都靠它呀！在炎热的夏天，一杯加了冰块的饮品简直太棒了，难道制冰机不是个超棒的制冷设备吗？
5. 汽车上也有制冷设备呀，就是车载空调！大夏天开车要是没有它，那得多遭罪呀！它可是司机和乘客的清凉小助手呢！
6. 哎呀呀，还有冷水机呢！工厂里好多地方都得靠它来降温，就像是一个默默工作的小英雄！制冷设备的种类可真多呀，各有各的用处和厉害之处！它们真的给我们的生活带来了好多便利和舒适呀！结论就是制冷设备太重要啦，我们可离不开它们！。
