碳带基础知识
碳带的工作原理
碳带的工作原理
碳带是一种常用于打印机和复印机的耗材。
其工作原理主要涉及到热敏打印技术。
碳带由薄膜基材和覆盖在基材上的一层碳粉组成。
当打印机或复印机进行打印操作时，打印头中的热电阻会受到电流的加热，产生高温。
此时，打印头上的控制点会受到高温的加热，使得基材上的碳粉局部融化。
当打印头在纸张上滑动时，融化的碳粉会被转移到纸张上，形成字符或图像。
此过程中，打印头上的控制点会被精确地控制，根据所需要的字符和图像的位置和形状，通过高温加热来控制碳粉的转移。
由于热敏打印技术中碳带的工作原理是通过加热来实现的，所以不需要使用墨水或色带，具有打印速度快、噪音低、维护成本低的优点。
但是，由于碳带上的碳粉是有限的，因此一旦碳粉用完了，就需要更换新的碳带来继续打印。
碳带基础知识
碳带基础知识目录1. 碳带概述 (2)1.1 定义与分类 (2)1.2 碳带应用领域 (3)1.3 碳带结构特性 (4)2. 碳带材料 (6)2.1 基础材料 (7)2.2 复合材料 (8)2.3 表面功能化 (9)3. 碳带生产技术 (10)3.1 碳微珠制备 (11)3.2 碳带编织工艺 (13)3.3 碳带成形与烧结 (14)4. 碳带性能特点 (15)4.1 导电性 (16)4.2 高强度、高模量 (17)4.3 耐高温、耐腐蚀 (18)4.4 小型化 (19)5. 碳带应用案例 (20)5.1 电器元件 (21)5.2 新型能源 (22)5.3 传感技术 (23)5.4 其他领域 (24)6. 碳带发展趋势 (25)6.1 新类型材料研发 (27)6.2 性能优化 (28)6.3 应用领域拓展 (29)1. 碳带概述碳带(Carbon Ribbon)是一种广泛应用的标签材料，主要用于印刷行业中的条形码、二维码和文字等信息的打印。
它由一层特殊的树脂薄膜制成，具有高强度、高耐磨性和耐高温性能。
与传统的纸张或塑料标签相比，碳带具有更高的耐用性和更长的使用寿命。
高强度：碳带具有较高的抗拉强度和耐磨性，能够在长时间的使用过程中保持良好的状态。
高耐磨性：碳带表面经过特殊处理，能够有效抵抗磨损，延长使用寿命。
适用范围广泛：碳带可用于各种类型的打印机，如热转印、喷墨打印等，适用于各种不同的打印需求。
1.1 定义与分类碳带（Tape Carbon），也称为炭带，是一种重要的工业材料，通常是用于包装、密封和保护物品的材料。
它通常由碳纤维制成，这些碳纤维是通过将碳化物材料经过高温烧结制成的高密度碳材料。
碳带因其出色的机械强度、耐热性、电绝缘性和耐化学腐蚀性而在工业中有着广泛的应用。
按用途分类：碳带可以用于工业密封、导热绝缘、防尘保护、防腐蚀以及其他多种工业应用。
按形态分类：碳带可以分为单层、双层或多层结构，不同的层数决定了碳带的厚度和性能。
碳带基础知识培训课件
碳带的安装：将碳带正确安 装在打印机的碳带架上，注 意不要装反。
打印温度和速度：根据碳带 的类型和打印需求，调整打 印机的打印温度和速度。
碳带的使用：根据打印需求 选择合适的碳带，如蜡基碳 带、混合基碳带、树脂基碳 带等。
打印质量：打印过程中注意 观察打印质量，如出现打印 不清晰、断线等问题，及时 调整打印参数或更换碳带。
过快
解决方法：调整打印 头压力，检查打印头 与碳带的接触情况，
确保接触良好
解决方法：更换高质 量的碳带，更换打印 头，调整打印温度，
降低打印速度
原因：打印介质不 合适，打印环境恶
劣
原因：打印头压力不 合适，打印头与碳带
接触不良
解决方法：选择合适 的打印介质，改善打 印环境，保持打印环 境清洁、干燥、通风
碳带的维护和保养
STEP1
STEP2
STEP3
STEP4
避免阳光直射， 避免高温、潮
存放在阴凉干 湿环境，防止
燥处
碳带受潮变形
使用前检查碳 带是否完好， 避免使用破损 的碳带
定期清洁打印 头，保持打印 头清洁，避免 碳带粘连
碳带的常见问题 和解决方案
碳带断裂的原因和解决方法
原因：碳带质量差，打印头压力 0 1 过大，打印温度过高或过低
碳带的厚度和 密度也会影响 打印速度，需 要根据实际需 求选择合适的
碳带
碳带的耐久性和耐磨性
STEP1
STEP2
STEP3
STEP4
耐久性：碳带 在打印过程中 保持良好的性 能，不易磨损
耐磨性：碳带 在打印过程中 不易磨损，使 用寿命长
碳带的耐高温 性：在高温环 境下，碳带仍 能保持良好的 性能
碳带基础知识培训_ppt课件
碳带介绍
360° 物流管理专家
背涂层:
无研磨性---保护打印头 有助减少静电 优良的硅树脂---避免堆积 抗热性强---保护薄膜 热传导性强---将热传导给油墨
10
碳带介绍
360° 物流管理专家
基层:
特点: PET薄膜 4.5 µm厚 高强度抗撕 优良热导体 热抵抗力强(melting point of film: 250°C)
360° 物流管理专家
碳带基础知识培训
January 1, 2008 Date
摘要
360° 物流管理专家
T.T.技术介绍 碳带介绍 生产链 常见问题及解决办法 如何测试
2
TT技术介绍
360° 物流管理专家
历史
20年历史
日本公司发明
80年代传入欧洲 由于自动识别技术的出现而兴起 符合定点打印的需求
3
TT技术介绍
360° 物流管理专家
优点
可靠性与低维护 适应工业环境 可按需打印 耗材成本低 碳带选择性大 可识读性 高分辨率打印 环保 高速打印能力
缺陷
色彩表现力 技术影响力
4
TT技术介绍
360° 物流管理专家
应用范围
标签条码 软包装 票务 塑料卡片 传真 标号类 图象艺术领域
28
常见问题及解决办法
360° 物流管理专家
垂直线:
原因: 打印头堵塞与坏点. 解决方案: 清洁或更换打印头.
横向线:
原因:
碳带折痕或皱折. 打印头压力过高. 解决方案:
用更厚的碳带.
29
常见问题及解决办法
360° 物流管理专家
碳带知识讲座
碳带的组成示意图
碳带分类
按油墨种类分：蜡基、混合基、树脂基 按打印方式分：平压、边压、热转印打码（TTO）专用 按分切时缠绕方向分：内碳、外碳
产品特点
蜡基（WAX） 经济型蜡基 ：
优 点：打印遮盖性好、具有良好的标签适应性，黑度 高，价格低品质好，具有超高的性价比 承印材质: 普通纸、铜版纸、牛皮纸 主要用途: 各类条码、标识、标签 打印机型: 各类平压打印机
白色、灰色树脂基；红色、蓝色、绿色等蜡基产品，均为平压型碳
带，具有同类碳带的理化性能。
谢谢
产品特点
树脂基（RESIN）
耐溶剂型树脂基： 优 点：耐刮擦，精细码清晰度高，耐汽油， 承印材质: 合成纸、PVC、PET、PE等 主要用途: 各类条码、标识、标签 打印机型: 各类平压打印机
产品特点
树脂基（RESIN）
边压树脂基： 优 点：良好的标签适应性，优良的耐刮擦性能，良好的转印 性能，耐腐蚀，高速打印性能良好 承印材质: 合成纸、PVC、PET、PE等 主要用途: 各类条码、标识、标签、证卡 打印机型: 各类平压打印机、边压（悬浮）打印机、热转印打码 机（TTO）
产品特点
超强蜡基：
优 点：具有良好ห้องสมุดไป่ตู้标签适应性、黑度高、光泽度
好、
耐刮擦、清晰
度高
承印材质: 普通纸、铜版纸、牛皮纸、吊牌
主要用途: 各类条码、标识、标签、服装吊牌
打印机型: 各类平压打印机
产品特点
混合基（WAX/RESIN）
通用混合基 优 点：良好的标签适应性，优良的耐刮擦性能，打印 能级低能有效保护打印头，性价比高 承印材质: 铜版纸、合成纸、吊牌、 主要用途: 各类条码、标识、标签、服装吊牌、证卡 打印机型: 各类平压打印机

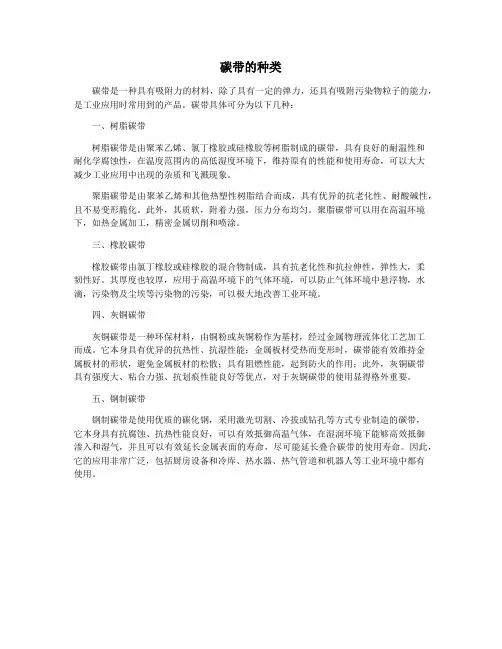

碳带的种类
碳带的种类碳带是一种具有吸附力的材料，除了具有一定的弹力，还具有吸附污染物粒子的能力，是工业应用时常用到的产品。
碳带具体可分为以下几种：一、树脂碳带树脂碳带是由聚苯乙烯、氯丁橡胶或硅橡胶等树脂制成的碳带，具有良好的耐温性和耐化学腐蚀性，在温度范围内的高低湿度环境下，维持原有的性能和使用寿命，可以大大减少工业应用中出现的杂质和飞溅现象。
聚脂碳带是由聚苯乙烯和其他热塑性树脂结合而成，具有优异的抗老化性、耐酸碱性，且不易变形脆化。
此外，其质软，附着力强，压力分布均匀。
聚脂碳带可以用在高温环境下，如热金属加工，精密金属切削和喷涂。
三、橡胶碳带橡胶碳带由氯丁橡胶或硅橡胶的混合物制成，具有抗老化性和抗拉伸性，弹性大，柔韧性好。
其厚度也较厚，应用于高温环境下的气体环境，可以防止气体环境中悬浮物，水滴，污染物及尘埃等污染物的污染，可以极大地改善工业环境。
四、灰铜碳带灰铜碳带是一种环保材料，由铜粉或灰铜粉作为基材，经过金属物理流体化工艺加工而成。
它本身具有优异的抗热性、抗湿性能；金属板材受热而变形时，碳带能有效维持金属板材的形状，避免金属板材的松散；具有阻燃性能，起到防火的作用；此外，灰铜碳带具有强度大、粘合力强、抗划痕性能良好等优点，对于灰铜碳带的使用显得格外重要。
五、钢制碳带钢制碳带是使用优质的碳化钢，采用激光切割、冷拔或钻孔等方式专业制造的碳带，它本身具有抗腐蚀、抗热性能良好，可以有效抵御高温气体，在湿润环境下能够高效抵御渗入和湿气，并且可以有效延长金属表面的寿命，尽可能延长叠合碳带的使用寿命。
因此，它的应用非常广泛，包括厨房设备和冷库、热水器、热气管道和机器人等工业环境中都有使用。
碳带知识
碳带知识条码打印机专业碳带介绍对于热转印方式的条码打印机，需要一种专用的色带来将条码和文字等信息打印在标签上。
这种专用色带（俗称碳带）即Thermal Transfer Ribbon，一般由基膜、耐热涂层、油墨涂层等三部分组成。
基膜是色带的载体，一般选用4.5μm厚的聚酯薄膜，它的强度、厚度直接影响碳带的延伸率和应用领域；耐热涂层主要作用是隔热、减小摩擦、减少打印头沾附灰尘，能够保护打印头，延长打印头的寿命；油墨涂层由颜料、树脂、蜡、添加剂等多种成分构成，它影响色带的转印温度、打印质量、色带的颜色、迹的耐摩擦性等主要性能，是色带的核心，常用的黑色色带油墨成分中有碳粉，这也是这色带常被称为碳带的原因碳带在热转印打印机上，耐热涂层与热转印头直接接触，热转印油墨与承印物（标签）直接接触，工作时热转印头瞬间放热，放热点的热量通过耐热涂层和基膜传送给热转印油墨涂层，油墨熔化而被烫印到承印物上，形成文字、图象。
高质量的色带在其转印后受热部分无热转印油墨的残留物。
碳带从缠绕方式分可分为内碳和外碳，内碳是指有油墨的一面与碳带上的轴相接触，外碳是指无油墨的一面与轴接触。
一般的条码打印机两种碳带都可以使用，只有个别的打印机才固定只能使用内碳与或外碳的碳带。
碳带从使用打印机的打印头分为平压式碳带和边压式碳带，分别适用于平压式打印机和边压式打印机。
两种碳带是不能混用的碳带从化学成分（材质）分为三种：蜡基、混合基和树脂基。
一般蜡基碳带指石蜡比例达到70%的碳带，混合基碳带是指石蜡与树比例各占50%的碳带，树脂基碳带是指石蜡的比例低于50%的碳带。
蜡基色带具有高灵敏度、高分辨率、高密度等特点，广泛的适用性，如普通纸、铜版纸、粗制纸、光滑纸、涂覆纸、合成纸等；混合基色带具有耐污性、高清晰度、高分辨率，具有广泛适用性，适用于各种标签，如铜版纸、光滑纸、涂覆纸、合成纸、PET、PVC等；树脂基色带具有优质的抗刮性、抗污性、抗溶剂性、高分辨率等，适用于各种材质的标签，尤其是各种聚脂和塑料标签，如合成纸、PVC、PET、水洗标等。
碳带 参数
碳带参数
碳带，全称为热转印碳带，是热转印技术中的一种重要耗材。
它是由一层薄膜和一层油墨组成的，通过热转印打印机的打印头加热后，油墨会转移到纸张或其他材料上，形成清晰的文字或图像。
碳带的主要参数包括：
1. 宽度：碳带的宽度通常有30mm、40mm、50mm、
60mm、70mm、80mm、90mm、110mm等几种规格，用户可以根据自己的需求选择合适的宽度。
2. 长度：碳带的长度通常在100米到300米之间，也有更长的碳带，如500米、1000米等。
长度的选择主要取决于打印量的大小。
3. 材质：碳带的材质主要有蜡基、树脂基和混合基三种。
蜡基碳带适用于打印纸质标签，树脂基碳带适用于打印塑料和金属表面，混合基碳带则介于两者之间，适用于多种材质。
4. 颜色：碳带的颜色主要有黑色、白色、红色、蓝色、绿色、金色、银色等。
颜色的选择主要取决于打印内容的需求。
5. 耐久性：碳带的耐久性主要指的是打印后的标签能够抵抗外界环境的影响，如水、油、化学品等。
一般来说，树脂基碳带的耐久性最好，蜡基碳带次之，混合基碳带最差。
6. 打印速度：碳带的打印速度主要取决于打印机的性能和碳带的质量。
一般来说，高质量的碳带可以在较高的打印速度下保持良好的打印效果。
7. 环保性：碳带的环保性主要指的是碳带在生产和使用过程中对环境的影响。
目前，一些厂家已经开始生产可回收和可降解的碳带，以减少对环境的影响。
以上就是碳带的主要参数详解，用户在选择碳带时，需要根据自己的打印需求和打印机的性能，综合考虑这些参数，选择合适的碳带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标签材质的介绍
• 不同介质的标签需要配合什么样的碳带，打印介质是指标 签打印机可以打印的材料。 • 介质的形状分主要有带状、卡状和标签； • 从材料分主要有纸张类、合成材料和布料类。 • 决定使用何种碳带的主要是介质的材料，下面分别介绍：
• 部分标签材质展示
标签材质分类介绍
• 纸类标签：使用的材料主要有：镜面铜版纸，模造纸，铜 版纸，荧光纸，铝箔纸，合成纸，热敏纸，易碎纸，美纹 纸，牛皮纸，绒面纸等
选购热转印碳带应考虑的问题-1
• 购买碳带时通常需要确定碳带的色基(蜡基、混合基还是树脂基)、碳带的宽度 和长度。为了能选择到合适的碳带，取得最佳的打印效果，应考虑以下方面： • • 1) 用在什么打印机上 在热转印打印方式下，碳带与标签纸在长度方向上是同步消耗的，就宽度方 向而言，碳带的宽度应大于等于标签纸的宽度，小于打印机的最大打印宽度。 由于每种打印机的物理尺寸不同，可以装载的最大纸卷长度和所能打印的最 大宽度也不同。另外，打印头的工作温度与碳带的感度特性配合也会对最终 的打印效果产生很大的影响。 • • 2) 打在什么表面上 一般来说，铜版纸表面相对粗糙，应配合蜡基或混合基的碳带使用；而PET 纸表面比较光滑，应配合树脂基的碳带使用。
条码基本常识
• 左右空白区 • 位于条码两侧没有任何符号和资讯的白色区域，主要提示扫描枪准备 扫描。左右空白区域一般不少于6mm • 起始符/终止符 • 指位于条码的开始与结束的若干的条与空，标志条码的结束与开始。 同时提供条码制的识别信息和条码阅读方向信息 • 数据符 • 位于起始码后面的字码，用来标示一个条码符号的具体数值，允许双 向扫描。
碳带，因为树脂的成分材能够达到以上的要求，不过这种 碳带通常价格比较高昂，不过打印效果还是必须和纸张/
打印介质搭配才能达到最好的打印水平。
Z302性能展示
碳带的结构
顶图层 油墨层 释放层 极底层 背涂层
• • • • • • • 基底层：是其他各层的载 体，并决定热传导的性能 背涂层：碳带背面特殊涂层 背涂层的重要性 润滑打印头 – 使打印头的寿命最大化 减少磨损 – 降低打印头的损坏 防止静电 – 静电会积聚灰尘和杂质 – 还会损坏打印头 • • • • • • 顶涂层：用来提高油墨在 包装材料上的附着力，并保护油墨 油墨层：转移到包装材料上的原 墨层，主要分腊基，树脂基和混合基 释放层：用来使打印时保证油 墨的均匀和释放油墨
其它质量指标
• 打印能级:由于各个打印机厂家所制定的打印机能级(温度) 不同，区间范围也不同，故在实际使用中先确定打印机的
能级(温度)范围 然后取中间值。如 Zebra打印机的能级区
间多为0-30 则15就为中间值。根据这个中间值来调整适 合的打印温度。
• 适应性包括打印机的适应性和纸张的适应性,通常情况下，
• 非纸类标签：主要为塑料类，有透明/非透明PET，透明/ 非透明PE，透明/非透明PVC，BOPP，OPP，它们的商 业名称多种多样，有金/银特多龙，拉丝银，拉丝金，聚 脂光银，反光片，透明特多龙，静电膜，镭射商标膜等
标签材质分类介绍
• 电子标签（RFID标签）： RFID标签通常由三部分组成： 读出器、标签或RFID卡及相关天线。读出器天线发射无 线电信号给标签，RFID标签通过自己的天线接收此信号， 利用它从 信号得到的能量启动标签上的集成电路芯片工 作。读出器也是由天线、信号收发报机与译码器组成。一 旦RFID标签上的芯片被激活启动后，就进行需要的读出、 写入数据操作，读出器可把通过天线得到的标签芯片中的 数据，经过译码送往主计算机处理。
Z201
树脂基碳带
• 因油墨成分中树脂的含量较高,所以硬度很高,抗刮擦性， 耐溶剂性（腐蚀性溶剂的擦拭），耐候性非常好，但成本
高,打印能级是三种碳带(蜡基/混合基/树脂基)中最高的。
• 如果打印的材料必须要求能够抗溶剂抗高温等等，用于化 学产品包装，或者必须耐高温，用于电器发热部位的，或
者必须打印在特殊的PET等化学成品上的，建议使用树脂
• • • Printer 打印机 Ribbon 碳带 Material 标签材质
打印机 完美表现
标签材质
碳带
谢谢观看！
卓越品质 立业之本
牵引带
• 前牵引带（外牵引带） • 1. 易于使用：方便于将条码碳带上到打印机上 • 2. 产品标识：可以印上产品名称，公司名称和商标等，用 于市场推广和催销。 • 3. 保护作用：用来保护碳带。
• 后引带 (内牵引带) 一般来讲是起一个警示作用，让打印机 感应到碳带结束，打印机的不同决定了不同的后引带，主 要有三种： • 1. 用于机械方式传感，打印机感应张力的变化表示碳带 用完 。 • 2. 透明：用于透射式传感器，允许光透过表示碳带用完 。 • 3. 镀铝（银色）：主要针对反射型传感器，反射光表示 碳带结束。
条码基础知识
卓越品质 立业之本
条码基本常识
• 起源于20世纪40年代、研究于20世纪60年代、 应用于20 世纪70年代、普及于20世纪80年代的条码与条码技术， 及各种应用系统，引起世界流通领域里的大变革正风靡世 界。 • 所谓条码(条形码的简称)，是一种机器语言，它是由黑白 条按一定规律排列的符号排列的方式不同，产生的不同条 码；就是一种利用光电扫描阅读设备识读并实现数据自动 输入计算机的特殊编号。严格地讲，它是由一组规则排列 的条、空及其对应字符组成的标记，用以表示一定的信息。 • 目前全世界的一维条码多达255种左右，通常最通用的有 UPC、EAN、39、128码等。
我公司的TTR产品能够适应各个品牌的打印机。但由于纸 张的不同，打印效果会出现很大的差异。目前纸张的种类
非常多，但根据表面特性可以总结如下页图示：
纸张光滑有光泽
WAX 打 印 能 量
W/R
RESIN
纸张毛糙无光泽
• 曲线箭头代表纸张的光泽及光滑程度。 • 横向箭头代表碳带，纵向箭头表示温度。
好的打印质量虽然提高了资料收集与资料处理的速度，但 由于受到资料容量的限制，一维条形码仅能标识商品，而 不能描述商品，因此相当依赖电脑网路和资料库。在没有 资料库或不便连网路的地方，一维条形码很难派上用场。 也因此，最近几年开始有人提出一些储存量较高的二维条 形码。由于二维条形码具有高密度、大容量、抗磨损等特 点，所以更拓宽了条形码的应用领域。
标签材质分类介绍
• * 纸类标签：超市零售、服装吊牌、物流标签、商品标签 、 铁路车票、药品标产品印刷或条码打印
• * 合成纸与塑胶标签：电子零件、手机、电池、电器产品 、化学产品、户外广告、汽车零件、纺织品印刷或条码打 印
• * 特种标签：冷冻保鲜食品、净化间、产品防拆、名牌产 品高温伪标签印刷或条码打印
选购热转印碳带应考虑的问题-2
• • • • 3) 希望的图形耐久性 如果希望打印出来的标签内容具有较好的耐久性，则应选择树脂基碳带。 4) 能负担的成本 一般来说，蜡基碳带的成本最低，混合基碳带的成本次之，树脂基的碳带成 本最高。 • • 5) 标签的耐刮、耐刮擦、耐涂抹、耐腐蚀、耐高温等要求 如果标签在耐刮擦、耐涂抹、耐腐蚀、耐高温对可能会经常被磨擦，标签就 需要有较强的抗刮性，这时也应选择树脂碳带或混合基碳带。 • • 6) 以什么速度打印 在高速打印的情况下应选择感度高的碳带。
2D
碳带的种类
• 碳带是打印时非常重要的材料，一般来说，碳带的好坏， 除了决定打印头的寿命还关系到打印的效果。良好的碳带，
能够保护打印头，产生的效果可以准确的附着在纸张上面，
不容易扩散，也不容易脱落。
• 碳带就其材料分类，可以简单的分为以下三种：
• 1、蜡基 • 2、半树半蜡混合基 • 3、树脂基
蜡基碳带
• 因油墨成分中蜡的含量较高,所以耐候性较差（如光照、 极冷极热、风雨、细菌等造成的综合破坏，其耐受能力叫 耐候性），不太适合在恶劣的环境下使用。但打印能级是 三种碳带(蜡基/混合基/树脂基)中最低的。
Z102
E908
部分增强型蜡基性能展示
Z107
Z9085
混合基碳带
• 半脂半腊混合基碳带：即以腊和树脂混合为主要材料，作 为涂层材料的产品。混合的比例则随着需要而改变，主要 用于表面比较光滑的材料，一般对于表面要求比较严格的 产品适合使用，譬如普通消耗性产品的标示，其表现就是 结合上列两种碳带的优点而制成。
