建筑工程垂直运输机械要求
建筑工程垂直运输机械要求
垂直运输机械 施工电梯
1、安装与拆卸： 事先编制专项安拆方案，报经企业主管部门、监理等相关部 门审批后由具备相应资质的专业队伍实施，安装完毕经验收后 方可投入使用。 2、 电梯司机持证上岗，每班前检查制动、限位装置、梯笼门、 防护门等处的电气装置，确认灵敏可靠后，方可开机使用，使 用中监督乘载情况，严禁超载，交接班时做好交接班记录。 3、吊笼出入口按规定搭设防护棚，上面满铺双层脚手板，楼层 卸料口均装设防护安全门。
回转限位器
3、
塔吊安拆 由具有相应资质 的专业队伍实施安拆， 作业前编制专项方案 报经相关部门审批后， 向作业人员详细交底； 安装完成后，由安全 环境管理部组织验收， 履行签字手续后方可 投入使用。
4、附墙装置 塔吊高度超过说明书规定的自由高度 时必须安装附墙装置，附墙装置应符合 说明书要求。

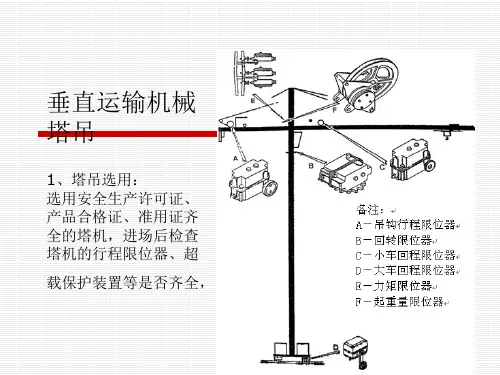

垂直பைடு நூலகம்输机械 塔吊
1、塔吊选用： 选用安全生产许可证、 产品合格证、准用证齐 全的塔机，进场后检查 塔机的行程限位器、超 载保护装置等是否齐全，
2、
保险装置
1）、塔吊吊钩应设置防止吊物滑脱的保险装置。 2）、卷扬机卷筒应设置防止钢 丝绳滑出的防护保险装置。 3）、当爬梯高度超过5m时，从平台以上2M处开始设置直径 0.65—0.8m，间距为0.5—0.7m的护圈；当爬梯设于结构内 部并且与结构的距离小于1.2m时，可不设护圈。
5、塔吊指挥
1）、塔吊指挥、 司机必须持证上 岗。 2）、塔吊指挥应 使用旗语或对讲 机。
6、 固定式塔吊的基础施工应按设计图纸进行，其设计计算和施工 详图应列入塔吊的专项施工方案内容之一。
7、
多台固定塔吊作业时，低位塔臂端部与高位塔身距离不小于 2米；高位塔吊钩与低位塔垂直距离不小于2米。 8、 当施工因场地作业条件的限制，不能满足要求时，应同时采 取两种措施： 1）、组织措施：对塔吊作业及行走路线进行规定，由专设的监 护人员进行监督执行。 2）、技术措施:设置限位装置缩短臂杆、升高（下降）塔身等措 施，防止塔吊因误操作造成的超越规定的作业范围，发生碰撞 事故。
第二十四讲垂直运输机械、建筑物超高增加费
• ③建筑物檐口高度在100m以内时，每层建筑 面积在3000m2以内配1500KN.m自升式塔 式起重机1台，每增加2500m2以内时增加1 台1500KN.m自升式塔式起重机； • ④建筑物檐口高度在100m以上时，每层建筑 面积3500m2以内配1台2000KN.m自升式 塔式起重机，每增加3000m2以内时增加1台 2000KN.m自升式起重机1台；
• 三、编制预算、标底或上限值时，如无施工组 织设计或施工方案时，其垂直运输机械使用时 间可按以下规定计算；投标报价时应按施工组 织设计方案确定。
• 5）编制预算、招标控制价时，如无施工组织 设计或施工方案时，其垂直运输机械使用时间 可按以下规定计算；投标报价时应按施工组织 设计方案确定。
• （1）塔吊按工期定额确定使用时间。仅用于 裙楼以下辅助塔吊使用时间，可按该塔吊使用 部分的建筑楼层数占主塔吊施工建筑楼层总数 比例乘以主塔吊的使用时间计算。 • （2）卷扬机使用时间按工期定额计算。 • （3）外用施工电梯使用时间，按25m以上建 筑楼层数占建筑楼层总数比例乘以塔吊的使用 时间计算。
第二十四讲
垂直运输机械、建筑物超高增加费
ቤተ መጻሕፍቲ ባይዱ 1、垂直运输机械
• 1）建筑物檐高或构筑物高度在3.６m以内的， 不计算垂直运输机械费。 • 2）同一建筑物有多个檐高时按最高檐高套定 额。 • 3）垂直运输机械使用费按垂直运输机械数量 和使用时间计算。 • 4）编制预算、招标控制价时，如无施工组织 设计或施工方案时，可按以下规定计算垂直 运输机械使用台数：
• ⑤当檐口高度超过25m在100m以下时，按 每台自升式塔式起重机配1台单笼施工电梯， 檐口高度在100m以上配2台单笼施工电梯；
• ⑥当裙楼每层建筑面积过大，可按上述标准增 加辅助塔式起重机。
水平垂直运输机械安全操作基本要求技术交底
水平垂直运输机械安全操作基本要求技术交底1．运输机械的内燃机、电动机、空气压缩机和液压装置的使用，应执行JGJ33第3.1节、第3.2节、第3.4节，第3.5节及附录C的规定。
2．运送超宽、超高和超长物件前，应制定妥善的运输方法和安全措施。
并必须符合JGJ33第2.0.21条的规定。
3．启动前在进行重点检查。
灯光、喇叭、指示仪表等应齐全完整；燃油、润滑油、冷却水等应添加充足；各连接件不得松动；轮胎气压应符合要求，确认无误后，方可启动。
燃油箱应加锁。
4．锁启动内燃机应执行本规程JGJ33第3.2节的规定。
严寒季节露天启动内燃机，应JGJ33附录B的规定。
5．启动后，应观察各仪表指示值、检查内燃机运转情况、测试转向机构及制动器等性能，确认正常并待水温达到40℃以上、制动气压达到安全压力以上时，方可低档起步。
起步前、车旁及车下应无障碍物及人员。
6．水温末达到70℃时，不得高速行驶。
行驶中，变速时应逐级增减，正确使用离合器，不得强推硬拉，使齿轮撞击发响。
前进和后退交替时，应待车停稳后，方可换档。
7．行驶中，应随时观察仪表的指示情况，当发现机油压力低于规定值，水温过高或有异响、异味等异常情况时，应立即停车检查，排除故障后，方可继续运行。
8．严禁超速行驶。
应根据车速与前车保持适当的安全距离，选择较好路面行进，应避让石块、铁钉或其他尖锐铁器。
遇有凹坑、明沟或穿越铁路时，应提前减速，缓慢通过。
9．上、下坡应提前换入低速档，不得中途换档。
下坡时，应以内燃机阻力控制车速，必要时，可间歇轻踏制动器。
严禁踏离合器或空档滑行。
10．在泥泞、冰雪道路上行驶时，应降低车速，宜沿前车辙迹前进，必要时应加装防滑链。
11．当车辆陷入泥坑、砂窝内时，不得采用猛松离合器踏板的方法来冲击起步。
当使用差速器锁时，应低速直线行驶，不得转弯。
12．车辆涉水过河时，应先探明水深、流速和水底情况，水深不得超过排水管或曲轴皮带盘，并应低速直线行驶，不得在中途停车或换档。
垂直运输安全规程
垂直运输安全规程
1汽车吊必须设力矩限制器和超高、变幅、行走限位器，防止超载或超高等带来危险，甚至造成车吊倾覆。
2力矩限制器、限位器必须性能良好，有质量保证书，并且应每周进行一次检查。
3汽车吊指挥及司机、司索
⑴汽车吊指挥、司机、司索应持证上岗。
⑵指挥应用旗语或对讲机，不能只用哨声。
⑶遇六级以上大风、雷雨、大雾天气汽车吊不得运行，并应定期对汽车吊进行检修工作。
⑷司机换班时应进行交接班记录。
7国家工程建设强制性标准条文要求：“汽车吊起重臂下和重物下方（作业时）严禁有人停留、工作或通过……”，为贯彻此要求，又充分考虑施工现场的实际情况，我项目部特采取以下措施：
⑴首先确保汽车吊性能良好：加强检查，准确掌握汽车吊各部位的各项安全性能的情况，对查出来的隐患立即整改，并有检查、整改记录，确保整个汽车吊机身的安全。
⑵在汽车吊货物起吊处及货物运送地点各设一名指挥员，且均持证上岗；严格执行汽车吊安全操作规程及“十不吊”要求：绝对杜绝汽车吊上吊物下落的恶性事故发生：
⑶在汽车吊司机室安装一台电铃或喇叭（响声洪亮），待货物起吊、运行及下落时，响铃或按喇叭以提醒施工人员注意上方有重物通过。
重物下落点，落点处指挥人员必须提醒工人并负责人员疏散。
建筑安全技术垂直运输机械
规程中规定了各种施工机械设备 的操作方法、安全注意事项和应
急处理措施。
作业人员必须经过培训并掌握安 全操作规程，确保施工过程中遵 守相关规定，保障自身和他人的
安全。
安全检查制度
01
安全检查制度是为了及时发现和消除施工现场的安全隐患，确保施工过程的安 全可控。
02
制度中规定了安全检查的内容、频次、方法和要求，以确保检查的有效性和全 面性。
建立应急预案及响应机制
应急预案
制定针对垂直运输机械的应急预案， 明确应急处置流程和责任人。
响应机制
建立快速响应机制，确保在设备发生 故障或事故时能够及时处理。
提高安全管理水平及监管力度
安全管理水平
引进先进的安全管理理念和技术，提高安全管理水平。
监管力度
加强对垂直运输机械的监管力度，对违规操作和安全隐患进行严厉处罚。
垂直运输机械有多种类型，根据 其用途和结构可分为固定式、移 动式和附着式等。
垂直运输机械的应用范围
01
02
03
高层建筑
垂直运输机械在高层建筑 中应用广泛，主要用于物 料和人员的垂直运输。
大型工业厂房
在大型工业厂房建设中， 垂直运输机械用于大型设 备、构件的搬运和安装。
桥梁、隧道施工
在桥梁、隧道施工中，垂 直运输机械用于桥梁段、 隧道洞身等大型结构的提 升和安装。
制定建筑安全技术规范是为了确保建筑施工过程中的安全，减少事故发生的风险。
规范中规定了建筑施工现场的安全管理要求，包括施工设备、安全设施、作业人员 等方面制要点，以确保施工过程的安全可控。
安全操作规程
安全操作规程是为了规范施工现 场作业人员的操作行为，防止因
垂直运输施工机械的选用
垂直运输施工机械的选用
由于工程工期紧、质量高、为框架结构主体，施工材料垂直运输是本工程施工需要解决的重要环节，在主体施工阶段，框架结构的模板、钢材、钢管扣件、砼的输送量占全部垂直运输的80%左右，故主体施工垂直运输机械采用一台塔吊、1台外井架的组合。
基础施工前塔吊就进场安装，基础施工的钢筋、砼运输也用塔吊来完成。
装修时主要由一台外井架来完成垂直运输。
2.1.塔吊
本工程选用一台QT40R36塔吊，具体布置位置见施工现场平面图。
由于建筑最高点标高20.15M，考虑室内外高差因素塔吊最大需要起吊高度按25M计算，并考虑起吊吊钩等塔吊安装高度为36m。
QT-40塔吊固定使用最大起重高度为36m，故本工程采用QT-40塔吊固定使用(无须附墙)。
QT-40塔吊主要技术参数
2.2.外井架
本工程采用1台角钢外井架配合塔吊使用，井架配1台1吨卷扬机牵引、提升吊篮。
外井架安装高度30M能满足工程要求。
2.3.塔吊与井架的配合
工程施工时井架作为塔吊完成运输的辅助，装修时垂直运输主要由塔吊来完成。
为了使塔吊与外井架在工程施工中不互相干涉、影响，本工程施工时，QT-40塔吊一次性安装至高度36m，这样与外井架就不会“打架”，互相影响。
建筑施工垂直运输机械设备安全常识
建筑施工垂直运输机械设备安全常识施工现场用来解决物料上下运输的设备叫垂直运输设备。
1、常用的垂直运输设备施工现场常用的垂直运输设备有：物料提升机（龙门架、井字架），外用电梯（人、货两用电梯）和塔吊、高处作业吊篮等。
2、使用龙门架、井字架提升物料注意事项（1）运散料应装箱或装笼。
（2）运长料时，不得超出吊篮；在吊篮内立放时，应捆绑牢固，防止坠落。
（3）吊篮内物料要摆放均匀，防止提升时重心转移。
（4）龙门架、井字架的缆风绳必须拴在专用地锚上，不得拴在树上、电线杆上或不符合要求的物体上，不准随意拆除。
（5）物料提升机在施工中仅供提升建筑材料、小型设备等使用，严禁载人上下。
3、龙门架、井字架运行中禁止穿越和检修龙门架、井字架的进出料平台口必须加装防护门，防止吊篮运行中物料坠落伤人。
搭设防护棚时，须沿通道两侧挂密目网封闭，防止吊篮运行中有人从棚外进入架体中、吊篮坠落或物料坠落伤人。
龙门架、井字架运行中不能检修，发上故障后，应立即停止，拉闸并做好防坠落后检修，修好后才能继续运行。
4、外用电梯使用注意事项（1）外用电梯为人、货两用电梯。
限定载人数量及载物重量的标牌应悬挂在明显处，以便提醒乘梯人员及运送物料不得超载。
（2）地面防护围栏的高度不应低于1.5m，围栏门应装有机电联锁装置，使吊笼只有位于底部规定位置时围栏门才能开启，且在门开启后吊笼不能启动。
（3）各停层应设置层门或停层栏杆，层门或停层栏杆不应突出到吊笼的升降通道上。
（4）层门净高度不应低于1.80m，层门的净宽度与吊笼进出口宽度之差不得大于120mm。
（5）层门应保证在关闭时人员不能进出，层门锁紧装置及其附件的安装位置应设在人员不易碰触之处。
（6）不设通道层门处应设停层栏杆，停层栏杆的开、关可采用手动，但不能受吊笼运动的直接控制。
（7）施工升降机司机应具备相应条件，并经有关部门培训合格后，持证止岗。
5、塔吊吊装物料注意事项（1）吊物前应对索具进行检查、符合要求才能使用。
建筑施工安全技术之垂直运输机械
建筑施工安全技术之垂直运输机械当前，在施工现场用于垂直运输的机械主要有三种：塔式起重机、龙门架(井字架)物料提升机和外用电梯。
(一)塔式起重机塔式起重机(简称塔吊)，在建筑施工中已经得到广泛的应用，成为建筑安装施工中不可缺少的建筑机械。
由于塔吊的起重臂与塔身可成相互垂直的外形，故可把起重机安装在靠近施工的建筑物，其有效工作幅度优越于履带、轮胎式起重机，特别是出现高层、超高层建筑后，塔吊的工作高度可达100～160m，更体现其优越性，再加上本身操作方便、变幅简单等特点，综合国内外一些情况看，今后建筑业的起重、运输、吊装作业的主导机械仍然是塔吊。
1．塔吊分类(1)按工作方法分：①固定式塔吊：塔身不移动，工作范围靠塔臂的转动和小车变幅完成，多用于高层建筑、构筑物、高炉安装工程。
②运行式塔吊：它可由一个工作地点移到另一工作地点，如轨道式塔吊，可以带负荷运行，在建筑群中使用可以不用拆卸、通过轨道直接开进新的工程幢号施工。
2．基本参数起重机的基本参数有六项：即起重力矩、起重量、最大起重量、工作幅度、起升高度和轨距，其中起重力矩确定为主要参数。
(1)起重力矩。
起重力矩是衡量塔吊起重能力的主要参数。
选用塔吊，不仅考虑起重量，而且还应考虑工作幅度。
即：起重力矩＝起重量×工作幅度(t·m)。
(2)起重量。
起重量是以起重吊钩上所悬挂的索具与重物的重量之和计算(t)。
关于起重量的考虑有两层含义：其一是最大工作幅度时的起重量；其二是最大额定起重量。
在选择机型时，应按其说明书使用。
因动臂式塔吊的工作幅度有限制范围，所以若以力矩值除以工作幅度，反算所得值并不准确。
(3)工作幅度。
工作幅度也称回转半径，是起重吊钩中心到塔吊回转中心线之间的水平距离(m)，它是以建筑物尺寸和施工工艺的要求而确定的。
(4)起升高度。
起升高度是在最大工作幅度时，吊钩中心线至轨顶面(轮胎式、履带式至地面)的垂直距离(m)，该值的确定是以建筑物尺寸和施工工艺的要求而确定的。
