冲击试验作业指导书
冲击试验作业指导书
冲击试验作业指导书一、试验目的：冲击试验是为了评估产品在受到冲击或撞击时的性能和可靠性。
本次试验的目的是验证产品在冲击条件下的耐受能力，并评估其是否符合相关标准和要求。
二、试验范围：本次试验涉及的产品为XXX型号，试验范围包括但不限于以下方面：1. 冲击试验的最大冲击力和冲击速度；2. 产品的冲击后外观和功能是否受损；3. 产品的冲击后是否存在内部结构松动或损坏的情况。
三、试验设备和工具：1. 冲击试验设备：XXX冲击试验机；2. 测量仪器：冲击力传感器、加速度计、高速摄像机等；3. 工具：扳手、螺丝刀、钳子等。
四、试验准备：1. 确认试验设备和工具的完好性和准确性；2. 根据产品的技术要求和相关标准，设置冲击试验的参数，如冲击力、冲击速度等；3. 检查产品是否符合试验要求，包括外观、尺寸、连接件的紧固度等；4. 按照产品的使用说明书，进行必要的组装和调试。
五、试验步骤：1. 将产品放置在冲击试验机的试验台上，并确保产品的位置和固定方式符合要求；2. 根据试验要求，设置冲击试验机的参数，如冲击力、冲击速度等；3. 启动冲击试验机，进行冲击试验；4. 在冲击试验过程中，使用测量仪器记录冲击力、加速度等数据，并对试验过程进行高速摄像；5. 冲击试验结束后，关闭冲击试验机，并进行试验结果的记录和分析。
六、试验数据分析：根据试验过程中记录的数据和高速摄像结果，对试验结果进行分析和评估。
1. 分析冲击力和加速度数据，评估产品在冲击过程中的受力情况；2. 分析高速摄像结果，评估产品在冲击过程中的变形和破坏情况；3. 根据试验结果，判断产品是否符合相关标准和要求；4. 如发现问题或不符合要求的情况，记录并进行原因分析，提出改进措施。
七、试验结果及报告：根据试验数据分析的结果，编写试验结果报告，包括但不限于以下内容：1. 试验设备和工具的准备情况；2. 试验过程中记录的数据和高速摄像结果；3. 试验结果的分析和评估；4. 如有问题或不符合要求的情况，提出改进措施；5. 其他需要说明的事项。
冲击试验作业指导书
冲击试验作业指导书一、任务背景和目的冲击试验是一种常用的实验方法，用于评估材料、产品或者结构在受到冲击力作用时的性能和耐久性。
本次冲击试验作业指导书的目的是为了提供一份详细的操作指南，确保试验能够准确、安全地进行，得到可靠的试验结果。
二、试验设备和材料1. 冲击试验机：型号XXX，最大承载力XXX，冲击能量范围XXX。
2. 试样：材料为XXX，尺寸为XXX，数量为XXX。
3. 测量仪器：包括XXX测量仪、XXX测量仪等，用于测量试验过程中的各项参数。
三、试验准备1. 检查冲击试验机的状态，确保其正常工作。
2. 准备试样，按照规定的尺寸和数量进行切割和加工。
3. 根据试验要求，设置冲击试验机的冲击能量和冲击速度。
4. 安装试样，确保其固定坚固，避免试样在试验过程中挪移或者脱落。
5. 连接测量仪器，确保其正常工作并能够准确记录试验数据。
四、试验步骤1. 打开冲击试验机的电源，确保其正常启动。
2. 设置试验参数，包括冲击能量、冲击速度等。
3. 将试样放置在冲击试验机的夹具上，并进行固定。
4. 启动冲击试验机，进行试验。
5. 在试验过程中，及时记录试验数据，包括冲击力、变形程度等。
6. 根据试验要求，进行多次试验，确保结果的可靠性。
五、试验安全措施1. 操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 在试验过程中，禁止站在试验机的工作区域内，以免发生意外伤害。
3. 在试验前，确保试样固定可靠，避免试样在试验过程中脱落。
4. 在试验过程中，严禁将手部或者其他身体部位挨近试样和试验机的运动部件。
5. 在试验结束后，及时关闭冲击试验机的电源，并进行设备的清理和维护。
六、试验结果和数据分析1. 根据试验过程中记录的数据，绘制相应的曲线图或者表格，以展示试验结果。
2. 对试验结果进行分析，评估试样在受到冲击力作用时的性能和耐久性。
3. 根据试验结果，提出相应的改进措施或者建议，以优化产品或者结构的设计和创造。

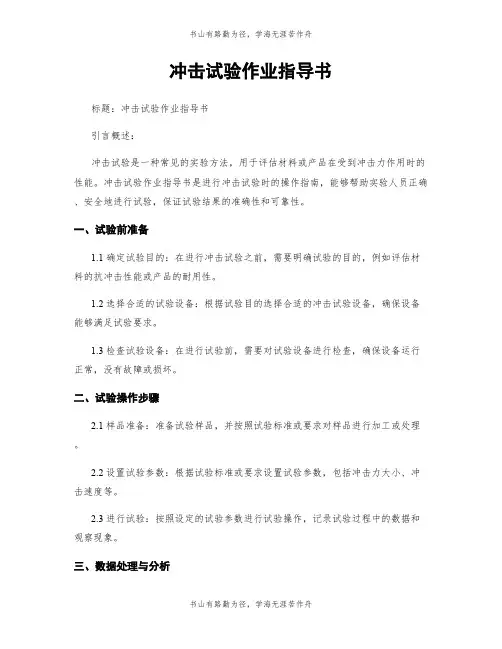

冲击试验作业指导书
冲击试验作业指导书标题：冲击试验作业指导书引言概述：冲击试验是一种常见的实验方法，用于评估材料或产品在受到冲击力作用时的性能。
冲击试验作业指导书是进行冲击试验时的操作指南，能够帮助实验人员正确、安全地进行试验，保证试验结果的准确性和可靠性。
一、试验前准备1.1 确定试验目的：在进行冲击试验之前，需要明确试验的目的，例如评估材料的抗冲击性能或产品的耐用性。
1.2 选择合适的试验设备：根据试验目的选择合适的冲击试验设备，确保设备能够满足试验要求。
1.3 检查试验设备：在进行试验前，需要对试验设备进行检查，确保设备运行正常，没有故障或损坏。
二、试验操作步骤2.1 样品准备：准备试验样品，并按照试验标准或要求对样品进行加工或处理。
2.2 设置试验参数：根据试验标准或要求设置试验参数，包括冲击力大小、冲击速度等。
2.3 进行试验：按照设定的试验参数进行试验操作，记录试验过程中的数据和观察现象。
三、数据处理与分析3.1 数据记录：在试验过程中及时记录试验数据，包括冲击力大小、试验样品的破坏情况等。
3.2 数据分析：对试验数据进行分析，评估样品的抗冲击性能，并根据试验结果进行结论。
3.3 结果报告：编写试验结果报告，包括试验目的、试验方法、试验结果及结论等内容。
四、安全注意事项4.1 穿戴防护装备：在进行冲击试验时，实验人员应穿戴符合安全要求的防护装备，确保人身安全。
4.2 遵守操作规程：在操作试验设备时，严格遵守操作规程，避免操作失误或意外发生。
4.3 废弃物处理：对试验过程中产生的废弃物进行正确处理，避免对环境造成污染。
五、质量控制5.1 校准设备：定期对冲击试验设备进行校准，确保设备的准确性和可靠性。
5.2 人员培训：对实验人员进行冲击试验操作培训，提高其操作技能和安全意识。
5.3 质量管理：建立完善的质量管理体系，确保冲击试验的准确性和可靠性。
结论：冲击试验作业指导书是进行冲击试验时的重要参考文献，能够帮助实验人员正确、安全地进行试验操作，保证试验结果的准确性和可靠性。
冲击试验作业指导书
冲击试验作业指导书一、任务背景冲击试验是一种常用的测试方法，用于评估产品或材料在冲击载荷下的性能和可靠性。
本次冲击试验旨在对某种材料的冲击性能进行评估，为产品设计和生产提供依据。
二、试验目的1. 评估材料在冲击载荷下的破坏性能。
2. 确定材料的冲击强度和耐久性。
3. 提供冲击试验结果，为产品设计和改进提供参考。
三、试验设备和材料1. 冲击试验机：型号XXX，最大冲击能量XX J。
2. 试样：材料为XXX，尺寸为XXX，数量为XXX。
四、试验步骤1. 准备工作a. 检查冲击试验机的状态，确保其正常工作。
b. 准备试样，按照要求进行加工和标记。
c. 将试样安装到冲击试验机上，确保稳定和正确对齐。
2. 参数设置a. 根据试样的尺寸和要求，设置冲击试验机的冲击能量。
b. 设置冲击试验机的冲击速度和冲击角度。
3. 开始试验a. 启动冲击试验机，进行预热和校准。
b. 将试样置于冲击试验机的夹具中，并确保夹紧。
c. 根据试验要求，进行单次或多次冲击试验。
d. 记录试验过程中的参数和观察结果。
4. 数据分析a. 根据试验结果，评估试样在冲击载荷下的破坏性能。
b. 分析试验数据，计算冲击强度和耐久性指标。
c. 撰写试验报告，总结试验结果和分析。
五、安全注意事项1. 操作人员应熟悉冲击试验机的使用方法和安全规程。
2. 在试验过程中，严禁站在试验机的冲击区域。
3. 检查试样和试验设备的完整性和稳定性，确保安全操作。
4. 如发现异常情况或设备故障，应立即停止试验并报告相关人员。
六、试验结果和结论根据本次冲击试验的数据分析和评估，得出以下结论：1. 试样在冲击载荷下表现出良好的破坏性能。
2. 试样的冲击强度达到了设计要求。
3. 基于本次试验结果，可以对产品设计和改进提出建议。
七、附录1. 冲击试验机操作手册。
2. 试样加工和标记要求。
3. 试验数据记录表。
以上是冲击试验作业指导书的详细内容，按照指导书中的步骤和要求进行试验操作，可以得到准确的试验结果，并为产品设计和改进提供有价值的参考。

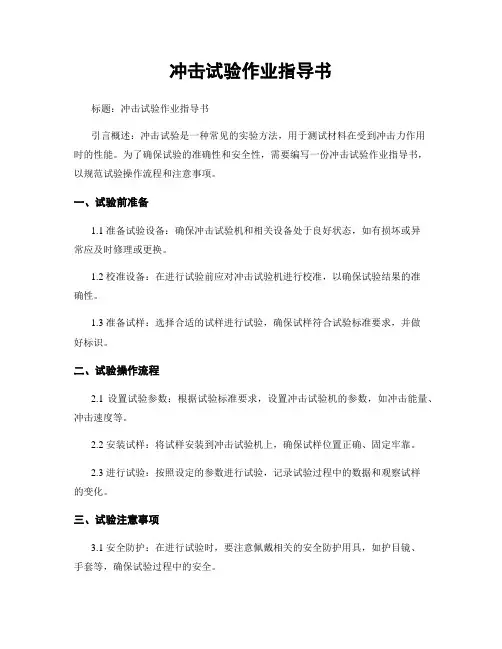

冲击试验作业指导书
冲击试验作业指导书标题：冲击试验作业指导书引言概述：冲击试验是一种常见的实验方法，用于测试材料在受到冲击力作用时的性能。
为了确保试验的准确性和安全性，需要编写一份冲击试验作业指导书，以规范试验操作流程和注意事项。
一、试验前准备1.1 准备试验设备：确保冲击试验机和相关设备处于良好状态，如有损坏或异常应及时修理或更换。
1.2 校准设备：在进行试验前应对冲击试验机进行校准，以确保试验结果的准确性。
1.3 准备试样：选择合适的试样进行试验，确保试样符合试验标准要求，并做好标识。
二、试验操作流程2.1 设置试验参数：根据试验标准要求，设置冲击试验机的参数，如冲击能量、冲击速度等。
2.2 安装试样：将试样安装到冲击试验机上，确保试样位置正确、固定牢靠。
2.3 进行试验：按照设定的参数进行试验，记录试验过程中的数据和观察试样的变化。
三、试验注意事项3.1 安全防护：在进行试验时，要注意佩戴相关的安全防护用具，如护目镜、手套等，确保试验过程中的安全。
3.2 观察试验过程：在试验过程中要时刻观察试样的变化情况，及时记录数据并做好标记。
3.3 处理试验结果：试验结束后，要对试验结果进行分析和处理，得出结论并撰写试验报告。
四、试验结果分析4.1 数据处理：对试验结果进行数据处理，计算冲击强度、断裂能量等指标。
4.2 结果对比：将试验结果与标准要求进行对比，评估试样的性能。
4.3 结论与建议：根据试验结果得出结论，并提出相关的建议和改进措施。
五、试验报告编写5.1 报告结构：编写试验报告时，要包括试验目的、试验方法、试验结果、分析结论等内容。
5.2 报告格式：按照规定的格式编写试验报告，确保内容清晰、准确。
5.3 报告审查：在完成试验报告后，要进行审查和修改，确保报告的准确性和完整性。
结论：编写一份冲击试验作业指导书对于规范试验操作流程、确保试验结果的准确性和安全性至关重要。
只有严格按照指导书的要求进行操作，才能得到可靠的试验结果并为进一步研究提供参考。

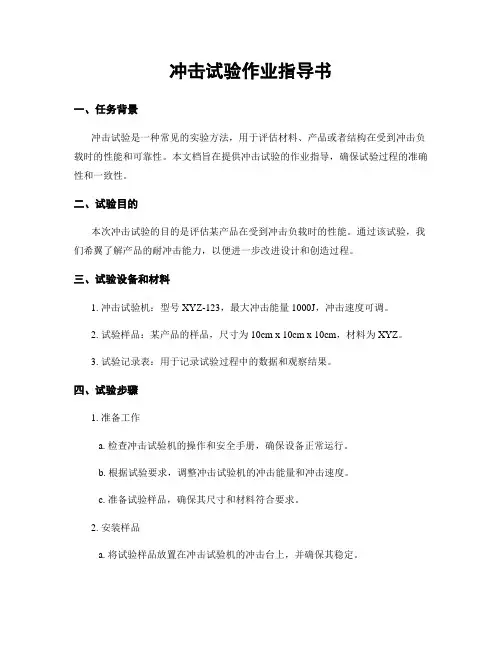

冲击试验作业指导书
冲击试验作业指导书一、任务背景冲击试验是一种常见的实验方法，用于评估材料、产品或者结构在受到冲击负载时的性能和可靠性。
本文档旨在提供冲击试验的作业指导，确保试验过程的准确性和一致性。
二、试验目的本次冲击试验的目的是评估某产品在受到冲击负载时的性能。
通过该试验，我们希翼了解产品的耐冲击能力，以便进一步改进设计和创造过程。
三、试验设备和材料1. 冲击试验机：型号XYZ-123，最大冲击能量1000J，冲击速度可调。
2. 试验样品：某产品的样品，尺寸为10cm x 10cm x 10cm，材料为XYZ。
3. 试验记录表：用于记录试验过程中的数据和观察结果。
四、试验步骤1. 准备工作a. 检查冲击试验机的操作和安全手册，确保设备正常运行。
b. 根据试验要求，调整冲击试验机的冲击能量和冲击速度。
c. 准备试验样品，确保其尺寸和材料符合要求。
2. 安装样品a. 将试验样品放置在冲击试验机的冲击台上，并确保其稳定。
b. 使用夹具或者夹具系统将样品固定在冲击台上，以防止其在试验过程中挪移或者倾斜。
3. 进行试验a. 启动冲击试验机，将冲击能量和冲击速度设置为预定值。
b. 按下试验开始按钮，触发冲击负载作用于试验样品。
c. 观察试验过程中的样品变形、损坏情况，并记录在试验记录表中。
d. 根据试验要求，重复进行多次试验，以获取可靠的数据。
4. 数据分析a. 根据试验记录表中的数据，计算样品在冲击负载下的最大位移、最大应力等指标。
b. 将试验数据与产品规格进行对照，评估样品的冲击性能是否符合要求。
c. 根据数据分析结果，提出改进意见或者制定相应的措施。
五、安全注意事项1. 在进行试验前，确保所有操作人员熟悉冲击试验机的操作和安全手册。
2. 在试验过程中，保持试验区域的整洁和安全，防止发生意外事故。
3. 确保试验样品固定坚固，以防止其在试验过程中挪移或者倾斜。
4. 在试验过程中，严禁站在冲击试验机的冲击台附近，以免受到意外伤害。
冲击试验作业指导书
冲击试验作业指导书一、任务背景冲击试验是一种常用的测试方法，用于评估材料、产品或结构在受到冲击负荷时的耐久性和性能。
本指导书旨在为冲击试验的操作人员提供详细的作业指导，确保试验过程的安全性、准确性和可重复性。
二、试验目的冲击试验的目的是评估材料、产品或结构在受到冲击负荷时的性能表现，包括但不限于以下方面：1. 确定材料的抗冲击能力；2. 评估产品在运输或使用过程中的耐久性；3. 检验结构的设计和制造质量。
三、试验设备和工具1. 冲击试验机：确保试验机的规格和性能符合试验要求，并定期进行维护和校准。
2. 试验样品：根据试验要求选择合适的样品，并确保其准备和安装符合试验标准。
3. 数据采集系统：使用合适的数据采集系统记录试验过程中的各项参数和结果。
四、试验准备1. 根据试验要求选择合适的试验样品，并进行必要的准备工作，如清洁、标记等。
2. 确保试验设备和工具的正常运行和安全性能，检查并记录相关参数。
3. 根据试验要求设置试验机的工作模式、速度和冲击负荷等参数。
五、试验操作步骤1. 将试验样品安装到试验机上，并根据试验要求进行固定和调整。
2. 开始试验前，确保试验区域内无杂物和其他人员，确保试验过程的安全性。
3. 启动试验机，根据试验要求控制试验速度和冲击负荷，并记录试验过程中的各项参数。
4. 在试验过程中，及时观察和记录试验样品的破坏情况、变形情况等。
5. 试验结束后，停止试验机的运行，记录试验结果和观察到的现象。
6. 对试验样品进行必要的处理和分析，如测量残余变形、评估破坏模式等。
六、试验数据处理与分析1. 对试验过程中记录的各项参数和结果进行整理和归档，确保数据的准确性和可靠性。
2. 根据试验要求和标准，进行试验数据的处理和分析，如计算平均值、标准偏差等。
3. 根据试验结果，评估样品的冲击性能，并进行必要的结论和建议。
七、安全注意事项1. 在试验过程中，严格遵守相关的安全规定和操作规程，确保试验人员的人身安全。
冲击试验作业指导书
冲击试验作业指导书一、引言冲击试验是一种重要的实验方法，用于评估材料、产品或结构在受到冲击载荷时的性能和耐久性。
本指导书旨在提供冲击试验的详细步骤和操作要求，以确保试验的准确性和可重复性。
二、试验目的本次冲击试验的目的是评估某产品的抗冲击性能，以确定其是否满足相关标准和要求。
试验将通过施加冲击载荷并记录产品的响应来进行。
三、试验设备1. 冲击试验机：型号XYZ，额定载荷范围0-1000N，冲击速度范围0-5m/s。
2. 试验夹具：根据产品的特点设计制作，确保产品的稳定固定和受力均匀。
四、试验步骤1. 准备工作a. 确认试验设备的工作状态和性能，如电源、传感器等。
b. 根据产品的特点和试验要求，设计并制作适当的试验夹具。
c. 检查试验夹具的固定和调整，确保试验过程中产品的稳定性和受力均匀性。
2. 样品准备a. 根据产品的要求，选择适当数量的样品进行试验。
b. 检查样品的完整性和质量，排除任何可能影响试验结果的缺陷或损伤。
3. 试验参数设定a. 根据产品的特点和试验要求，设置冲击试验机的载荷和速度参数。
b. 确定试验的冲击方向和位置，以确保冲击载荷施加在产品的关键部位。
4. 试验操作a. 将样品固定在试验夹具上，并确保夹具的稳定性和受力均匀性。
b. 将试验夹具放置在冲击试验机的工作台上，并调整试验位置和方向。
c. 启动冲击试验机，按照设定的参数进行试验。
d. 在试验过程中，记录产品的响应和试验数据，如位移、应力、变形等。
e. 根据试验要求，进行多次试验以获取可靠的试验结果。
5. 数据处理与分析a. 将试验数据导入计算机软件进行处理和分析。
b. 统计和比较试验结果，评估产品的抗冲击性能。
c. 根据评估结果，判断产品是否符合相关标准和要求。
六、安全注意事项1. 在试验过程中，操作人员应佩戴个人防护装备，如安全眼镜、手套等。
2. 严禁将手指或其他身体部位放置在试验夹具和冲击试验机的移动部件附近。
3. 在试验过程中，严禁随意调整试验设备的参数或进行其他操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
U型缺口深度应为2mm或5mm（除非另有规定），底部曲率半径为1mm。
使用CSL-A手动拉床更换刀具后或试样缺口检查不合格时，需重新调整夹钳，以保证试样缺口的深浅合格。
2.3 缺口检查
使用CST-50型冲击试样投影仪进行检查。
接通电源后，将被测试样放在工作台上，转动工作台升降手轮，调焦至影像清晰，再调整圆工作台和纵、横向调节手轮，使得试样缺口投影图像与标准尺寸图对比，投影全部位于标准尺寸图公差的判定为合格。
试验前应检查砧座跨距，砧座跨距应保证在 mm以。
共 4 页
第 3 页
标记
处数
修改文件号
签字
日期
标记
处数
修改ห้องสมุดไป่ตู้件号
签字
日期
浦镇高铁轨道
车辆锻压
冲击试验
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-027-04
3.2 试验温度：对于试验温度有规定的，应在规定温度±2℃围进行。如果没有规定，室温冲击试验应在23士5℃围进行。
3.5 试验报告
试验完毕开具试验报告，试验报告应包括以下容：
a）本国家标注编号；
b）试样相关资料（例如钢种、炉号等）；
c）缺口类型（缺口深度）；
d）与标准尺寸不同的试样尺寸；
e）试验温度；
f）吸收能量KV2、KU2；
g）可能影响试验的异常情况。
共 4 页
第 4 页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
3.4 试验操作：
3.4.1接通电源开关，将按钮盒上的开关拨到“开”位置，按“取摆”按钮。
3.4.2安装试样。将试块置于支座上，试块缺口应背离摆锤刀刃。
3.4.3试验。试块放置恰当后，先按 “退销”按钮，再按“冲击”按钮开始试验。
3.4.4读数。试验完毕根据指示机构的读数，读取材料的冲击吸收能量，应至少估读到0.5J或0.5个标度单位。试验结果至少应保留两位有效数字，修约方法按GB/T 8170执行。
2.5 试样标记
试样标记应远离缺口，不应标在与支座、摆锤刀刃接触的面上。试样标记应避免塑性变形和表面不连续性对冲击吸收能量的影响。
3.试验
3.1 一般要求
试样应紧贴试验机砧座，锤刃沿缺口对称面打击试样缺口的背面，试样缺口对称面偏离两砧座间的中点应不大于0.5mm。
试验前应检查摆锤空打时的回零差或空载能耗。大摆锤回零差应为±0.3J，能量损失应小于1.5J；小摆锤回零差应为±0.15J，能量损失应小于0.75J。
当使用CDW-60冲击试验低温仪冷却试样时，试样应放置于容器中的网栅上，网栅至少高于容器底部25mm，液体浸过试样的高度至少为25mm，试样距容器侧壁至少为10mm。介质温度应在规定温度±1℃，保持至少5min。
试样从低温仪中移出至打断的时间不得大于5s。
3.3 试验设备：-300B半自动冲击试验机、CSL-A手动拉床、CST-50夏比投影仪、CDW-60冲击试验低温仪
2.1试样选择
取样方向和位置应由产品标准或供需双方协议规定，若无明确规定，应按照GB /T 2975一1998《钢及钢产品力学性能试验取样位置及试样制备》执行。
若无注明，试样应选择纵向试样即试样应沿材料轧制或锻制方向选取，见下图：
共 4 页
第 1 页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
签字
日期
签字
日期
浦镇高铁轨道
车辆锻压
冲击试验
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-027-04
2.2 试样尺寸：
标准尺寸冲击试样长度为55mm，横截面为10×10mm方形截面。在试样长度中间有V型或U型缺口。如试料不够制备标准尺寸试样，可使用宽度7.5mm、5mm或2.5mm的小尺寸试样。
共 4 页
第 2 页
标记
处数
修改文件号
签字
日期
标记
处数
修改文件号
签字
日期
浦镇高铁轨道
车辆锻压
冲击试验
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-027-04
2.3 缺口制备
根据试验要求，使用CSL-A手动拉床进行缺口加工。对缺口的制备应仔细，以保证缺口根部处没有影响吸收能的加工痕迹；缺口对称面应垂直于试样纵向轴线。尺寸见2.2条款。
浦镇高铁轨道
车辆锻压
冲击试验
作业指导书
产品名称
零（部）件名称
零（部）件图号
文件编号
Q/GT/GC-027-04
1.总则
1.1 本工艺适用于金属材料冲击性能的测定。
1.2 试验标准依据GB/T229-2007《金属材料 夏比摆锤冲击试验方法》
1.2 从事冲击试验的操作人员必须取得力学性能检测证书。
2.试样制备
