电力系统的电压等级
低压中压高压超高压四个电压等级的划分
低压中压高压超高压四个电压等级的划分低压、中压、高压、超高压是电力系统中常见的四个电压等级。
它们的划分主要是根据电力设备的额定电压和使用范围来确定的。
下面将分别介绍这四个电压等级的特点和应用。
一、低压电网低压电网是指额定电压在1000V以下的电网。
低压电网广泛应用于家庭、商业和工业领域。
家庭用电一般为220V，商业和工业用电一般为380V。
低压电网主要用于供电给家庭、商业建筑和小型工业设施，如家庭照明、电器用电、商场、办公楼、小型工厂等。
低压电网具有电压稳定、安全可靠等特点，是电力系统中最常见的电压等级。
二、中压电网中压电网是指额定电压在1kV~35kV之间的电网。
中压电网广泛应用于市区、乡村、工矿企业和农村地区。
中压电网主要用于供电给中型工业设施、农村地区、小型城市等。
中压电网具有输电距离远、输电损耗小等特点，是电力系统中输电的重要环节。
三、高压电网高压电网是指额定电压在35kV~220kV之间的电网。
高压电网广泛应用于大城市、工矿企业和大型工业设施。
高压电网主要用于供电给大型城市、大型工业设施等。
高压电网具有输电距离远、输电损耗小等特点，是电力系统中输电的重要环节。
高压电网还可以通过变电站将电压降低后再供给中压和低压电网。
四、超高压电网超高压电网是指额定电压在220kV以上的电网。
超高压电网广泛应用于大型城市、重工业设施和大型能源工程。
超高压电网主要用于大型城市、大型工业设施和大型能源工程等。
超高压电网具有输电距离远、输电损耗小等特点，可以实现远距离大容量的电能输送。
低压、中压、高压、超高压是电力系统中常见的四个电压等级。
它们在不同场合中有不同的应用，从低压到超高压，电压等级逐渐升高，输电距离和输电容量也逐渐增加。
通过合理的电压等级划分和电力系统的协调运行，可以实现电能的高效、稳定和可靠供应，满足人们对电力的需求。
国标电压等级
国标电压等级国标电压等级是指按照国际电工委员会（IEC）制定的标准，对电力系统中的电压进行分类和划分的一种标准。
根据国标，电压等级分为低压、中压、高压和超高压四个等级。
下面将对这四个电压等级进行详细介绍。
一、低压电压等级低压电压等级是指额定电压不超过1000V的电力供应系统。
低压电压等级广泛应用于生活和生产中的各种场所，如家庭、商业建筑、工厂等。
低压电网的特点是电压稳定，安全可靠，适用于供应小功率的电器设备。
低压电网主要通过变压器将高压电网的电压降低到低压等级，再供给用户使用。
二、中压电压等级中压电压等级是指额定电压在1kV到35kV之间的电力供应系统。
中压电网主要用于城市、乡村和工业区域的电力供应。
中压电网的特点是输电距离较长，供电范围较广，适用于供应中等功率的电器设备。
中压电网通常采用架空线路或地下电缆进行输电，通过变电站将电压从高压等级降低到中压等级，再供给用户使用。
三、高压电压等级高压电压等级是指额定电压在35kV到220kV之间的电力供应系统。
高压电网主要用于城市、乡村和工业区域的电力供应，以及一些大型工矿企业和发电厂。
高压电网的特点是输电距离长，供电范围广，适用于供应大功率的电器设备。
高压电网通常采用架空线路进行输电，通过变电站将电压从超高压等级降低到高压等级，再供给用户使用。
四、超高压电压等级超高压电压等级是指额定电压大于220kV的电力供应系统。
超高压电网主要用于大型发电厂、跨国电力输送和大型工矿企业等场所。
超高压电网的特点是输电损耗小，供电范围广，适用于供应超大功率的电器设备。
超高压电网通常采用特殊的输电线路和变电站进行输电，通过变电站将电压从超高压等级降低到高压等级或中压等级，再供给用户使用。
总结：国标电压等级根据电力系统中的电压分类和划分，包括低压、中压、高压和超高压四个等级。
低压适用于家庭、商业建筑、工厂等场所，中压适用于城市、乡村和工业区域，高压适用于城市、乡村和工业区域以及大型工矿企业和发电厂，超高压适用于大型发电厂、跨国电力输送和大型工矿企业等场所。
电力系统的电压等级
电力系统的电压等级
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，1000KV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV 及35kV以上的电压线路称为送电线路。
330KV-500KV称为超高压，500KV以上称为特高压。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
我国最高交流电压等级是1000KV（长治---荆门线），于2008年12月30日投入运行。
在建输电线路（向家坝-上海，锦屏-苏南特高压直流800kV），其下有500、330、220、110、（60）、35、10KV，380/220V，其中60kV是由于历史原因遗留下来的，目前仅在我国东北地区存在；
我国最高直流电压等级为±500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有±50KV（上海---嵊泗群岛线），±100KV（宁波---舟山线），南方电网公司已建成±800KV特高压直流输电线——云广特高压直流输电线路，国家电网公司已建成两条±800kV特高压直流线路，分别为向家坝-上海±800kV特高压直流线路及锦屏-苏南±800kV特高压直流线路。
1。
电压高低压标准
电力系统电压等级标准
在电力系统中，电压等级是用来表示系统中的不同电压级别的标识。
电力系统电压等级通常分为高压、中压和低压三个级别。
1.高压：通常指33kV以上的电压等级，如110kV、66kV、33kV等。
这些
电压等级通常用于长距离输电和配电网络中的大容量输电。
2.中压：通常指6kV到33kV之间的电压等级，如22kV、11kV、4kV等。
这些电压等级通常用于区域输电和配电网络中的中容量输电。
3.低压：通常指220V到400V之间的电压等级，如200V、380V等。
这些
电压等级通常用于家庭、商业和工业设施中的电力消耗。
额定电压
额定电压是指在正常工作条件下，电力设备能够安全运行的电压上限或下限。
在电力设备的制造过程中，通常会根据设备的额定电压来设计和制造设备。
最高运行电压
最高运行电压是指在正常工作条件下，电力设备能够安全运行的最高电压。
在电力设备的运行过程中，设备的电压应该保持在最高运行电压以下，以避免设备过热或损坏。
最低运行电压
最低运行电压是指在正常工作条件下，电力设备能够安全运行的最低电压。
在电力设备的运行过程中，设备的电压应该保持在最低运行电压以上，以避免设备无法正常启动或运行。
过电压
过电压是指电力设备在运行过程中出现的超过其额定电压的电压。
过电压可能会导致设备过热或损坏，因此需要采取措施来限制过电压的产生。
欠电压
欠电压是指电力设备在运行过程中出现的低于其额定电压的电压。
欠电压可能会导致设备无法正常启动或运行，因此需要采取措施来提高欠电压的值。

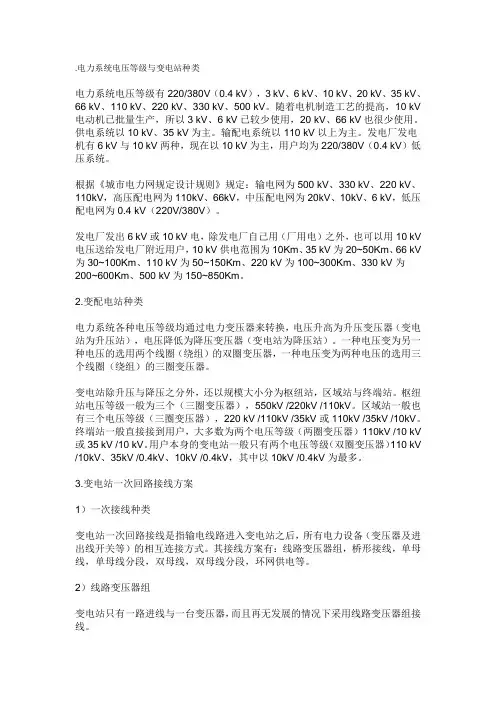

电力系统电压等级与变电站种类
.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV 电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV 电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV 为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。
区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV 或35 kV /10 kV。
简述电压等级的分类
简述电压等级的分类
电压等级是基于电力系统中所使用的交流电压规定的一种分类方法。
其分类方法通常基于国际电气工程联盟（IEC）或其他组织制定的标准，具体分类如下：
1.低压（LV）：低于1000V的交流电压，一般指消费者家庭和工业用电的电压等级。
2.中压（MV）：1000V至35kV之间的交流电压，主要用于供应市政园区和高层建筑等场所。
3.高压（HV）：35kV至230kV之间的交流电压，主要用于输电网和发电厂间的电力传输。
4.超高压（UHV）：230kV以上的交流电压，主要用于跨国传输、长距离传输和大型发电厂。
5.特高压（EHV）：通常指大于500kV的交流电压，由于能力过于强大，一般不在电力系统中使用。
这些电压等级的分类在不同国家和地区可能会存在差异，但是大多数国家都会遵循类似的分类方法，并基于各自的电力系统需求进行调整。
高压和低压划分标准
高压和低压划分标准
高压和低压的划分标准在电力系统中是以电压等级为依据的。
一般来说，电力系统的电压等级从低到高可以分为以下几个等级：
1. 低压（LV）：额定电压在1000V及以下的电路。
低压电力通常用于住宅和商业建筑的照明和插座供电。
2. 中压（MV）：额定电压在1000V到35kV之间的电路。
中压电力通常用于电气化铁路、大型商业或工业建筑物和一些住宅区的供电。
3. 高压（HV）：额定电压在35kV到230kV之间的电路。
高压电力通常用于城市和工业用电，包括工厂、铸造厂和一些大型建筑物的供电。
4. 超高压（UHV）：额定电压在230kV以上的电路。
超高压电力通常用于大型发电厂、跨国电网以及远距离输电。
需要注意的是，这些电压等级的具体数值可能因不同国家或地区而有所不同，但通常都遵循类似的范围和命名规则。
因此，电力系统中高压和低压的划分标准是以电压等级为主要考虑因素的。
电力系统电压等级与变电站种类
2）变配电站继电保护的基本工作原理
110kV /35kV /10kV。
终端站：一般直接接到用户，大多数为两个电压等级（两圈变压器）
110kV /10 kV或35 kV /10 kV。用户本身的变电站一般只有两个电压等级（双圈 变压器）110 kV /10kV、35kV /0.4kV、10kV /0.4kV，其中以10kV /0.4kV为最多。
可靠系数为一个经验数据，计算继电器保护动作值时，要将计算结果再乘以可靠 系数，以保证继电保护动作的准确与可靠，其范围为1.3~1.5。
发生故障时的最小值与保护的动作值之比为继电保护的灵敏系数，一般为1.2~2， 应根据设计规范要进行选择。
合分闸通过合分闸转换开关进行操作，常规保护为提示操作人员及事故跳闸报警 需要，转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。以使利用不对 应接线进行合分闸提示与事故跳闸报警，国家已有标准图设计。采用微机保护以后， 要进行远分合闸操作后，还要到就地进行转换开关对位操作，这就失去了远分操作的 意义，所以应取消不对应接线，选用中间自复位的只有合闸与分闸的三档转换开关。
开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了 保护继电器的保持时间要求。
有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。断路器 操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作 机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因 为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后 ，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行 合闸，此时，也可以不再设计防跳回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统的电压等级
额定电压：各用电设备、发电机、变压器都是按一定标准电压设计和制造的。
当它们运行在标准电压下时，技术、经济性能指标都发挥得最好。
此标准电压就称为~。
一、电力系统的额定电压等级
1、电力系统的额定电压等级（输电线路的额定线电压）
220，kV 3，kV 6，kV 10，kV 35，kV 60，kV 110，kV 220，kV 330，kV 500，kV 750，kV
1000一般来说：110kv 以下的电压等级以3倍为级差：10kv 35kv 110kv
110kv 以上的电压等级，则以两倍为级差：110kv
220kv 500kv 确定额定电压等级的考虑因素：
三相功率S 和线电压U 、线电流I 的关系是UI S 3=。
当输送功率一定时，输电电压越高，电流越小，导线等载流部分的截面积越小，投资越小；但电压越高，对绝缘的要求越高，杆塔、变压器、断路器等绝缘的投资也越大。
所以，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造的角度考虑，线路电压不能任意确定。
规定的标准电压等级过多也不利于电力工业的发展。
2、发电机、变压器、用电设备的额定电压的确定
1）用电设备的额定电压=线路额定电压
允许其实际工作电压偏离额定电压%
5±2）线路的额定电压：
指线路的平均电压（Ua+Ub ）/2，
线路首末端电压损耗为10%；因为用电设备允许的电压波动是±5%，所以接在始端的设备，电压最高不会超过5%；接在末端的设备最低不会低于-5%；
3）发电机的额定电压
总在线路始端，比线路额定电压高5%；3kv 的线路发电机电压为3.15kv。
4）变压器的额定电压
一次侧：相当于用电设备
A、直接与发电机相连，额定电压与发电机一致。
B、直接与线路相连，额定电压与线路额定电压相同；
二次侧：相当于电源
A、二次侧位于线路始端，比线路额定电压高5%。
计及自身5%的电压损耗，总共比线路额定电压高10%。
B、二次侧直接接用电设备（负荷）时，只需考虑自身5%的电压损耗。
二、不同电压等级的适用范围
3kV——工业企业内部采用
500、330、220kV——大电力系统主干线
110kV——中小电力系统的主干线，也用于大电力系统的二次网络。
35kV——大城市或大工业企业内部网络，或农村电网
10kV——最低一级配电电压
输、配电网的划分
输电网：将电能从发电厂输送到负荷中心。
配电网：将电能从负荷中心输送到各级电力用户，起分配电能的作用。
通常电压在220kV以下。
可分为高压配电网（35－110kV）、中压配电网（3－10kV）、低压配电网（220－380V）。
