直流高压发生器
直流高压发生器常见故障排除
直流高压发生器常见故障排除直流高压发生器是一种常见的高压电源设备。
它可以将低电压转换成高电压，提供给需要高电压的设备使用。
然而，在使用直流高压发生器时，有时会发生一些故障，影响设备的正常使用，这就需要进行排除。
本文将介绍一些常见的直流高压发生器故障及其排除方法。
故障一：输出电压不稳定可能原因•加载不正常•输出短路•电源模块故障•电源线路故障排除方法1.检查加载是否正常，如满载或临界状态。
如果负载不正常，则需要调整设备的负载。
2.检查输出是否有短路。
如果有短路，则需要排除短路。
3.检查电源模块是否正常。
如果故障，则需要更换或维修电源模块。
4.检查电源线路是否损坏或接触不良。
如果出现问题，则需要修复或更换电源线路。
故障二：输出电压异常可能原因•输入电压异常•输出负载不良•部件老化排除方法1.检查输入电压是否正常。
如果不正常，则需要调整输入电压。
2.检查负载是否正常。
如果负载不良，则需要调整负载。
3.检查部件是否老化或损坏。
如果出现问题，则需要更换部件。
故障三：输出电压为零可能原因•电源线路故障•电源模块故障•控制模块故障排除方法1.检查电源线路是否有故障或接触不良。
如果出现问题，则需要修复或更换电源线路。
2.检查电源模块是否正常。
如果故障，则需要更换或维修电源模块。
3.检查控制模块是否正常。
如果故障，则需要更换或维修控制模块。
故障四：不能启动可能原因•电源线路故障•电源模块故障•程序错误或固件问题排除方法1.检查电源线路是否有故障或接触不良。
如果出现问题，则需要修复或更换电源线路。
2.检查电源模块是否正常。
如果故障，则需要更换或维修电源模块。
3.检查程序是否正确或固件是否出现问题。
如果出现问题，则需要更换或修复程序或固件。
总之，直流高压发生器是一种比较复杂的电源设备。
在日常使用中，一些小故障是难免的。
了解直流高压发生器常见故障及其排除方法，可以在出现问题时快速排除故障，提高设备的使用效率和稳定性。
JYA系列直流高压发生器
JYA系列直流高压发生器使用说明书江苏久益电力设备有限公司一、产品简介JYA-120KV/2mA系列便携式液晶直流高压发生器是我公司采用国际最先进技术结合中国国情研制的面向国内的高可靠度、高品位、真正便携的试验设备，是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验最理想的检测仪器。
1、产品特点①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪最理想的换代产品。
②增加了日期时间计时功能，采用最先进工艺技术制造。
脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100kHz。
③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。
④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。
仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。
抗干扰性能好，适合现场使用。
⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。
⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。
⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。
本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。
并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
2、产品型号及含义J Y A -120K V /2m A输出电流，mA ；输出电压，kV ； 系列号； 直流高压发生器。
3、电气原理框图4、产品规格及技术指标型号 项目 JYA 60/2JYA 60/10JYA 120/2JYA 120/5JYA 200/2JYA 200/5JYA 300/2其 它 等 级输出额定电压电流 60kV/2mA 60kV/10mA 120kV/2mA 120kV/5mA 200kV/2mA 200kV/5mA 300kV/2mA 600～800kV电压等级的直流发生器定做控 制 箱 重 量4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg4.5kg倍 压 体 尺寸重量 Φ120×300mm 4.1kgΦ148×360mm 4.5kgΦ120×450mm 5.5kgΦ148×500mm6.2kg Φ148×730mm11kg Φ148×760mm 11.5kg Φ180×1100mm20kg工作电源 50Hz ；220V±10%测量误差 数字电压表：1%（满度）±1个字；数字电流表：1%（满度）±1个字稳 定 度 随机波动，电源变化±10%时，≤0.5%纹波系数 ≤0.5%（满度） 工作方式 间断使用，额定负载60min工作环境环境温度：-15℃～50℃；温度25℃时，相对湿度：＜90%（无凝露）；海拔高度：＜2500m输入AC220V 高压直流输出滤波器 工频/高频换能电路反馈及保护电路 脉冲调制、相位模糊控制测量电路倍加器保护电阻 分压器辅助电源二、操作说明●控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

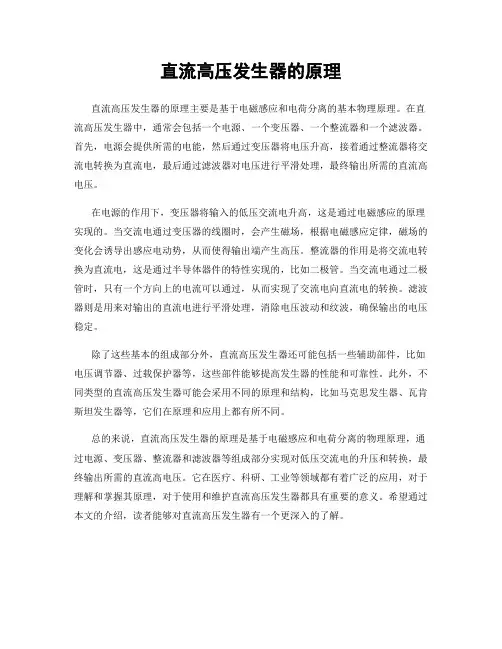

直流高压发生器的原理
直流高压发生器的原理
直流高压发生器的原理主要是基于电磁感应和电荷分离的基本物理原理。
在直流高压发生器中，通常会包括一个电源、一个变压器、一个整流器和一个滤波器。
首先，电源会提供所需的电能，然后通过变压器将电压升高，接着通过整流器将交流电转换为直流电，最后通过滤波器对电压进行平滑处理，最终输出所需的直流高电压。
在电源的作用下，变压器将输入的低压交流电升高，这是通过电磁感应的原理实现的。
当交流电通过变压器的线圈时，会产生磁场，根据电磁感应定律，磁场的变化会诱导出感应电动势，从而使得输出端产生高压。
整流器的作用是将交流电转换为直流电，这是通过半导体器件的特性实现的，比如二极管。
当交流电通过二极管时，只有一个方向上的电流可以通过，从而实现了交流电向直流电的转换。
滤波器则是用来对输出的直流电进行平滑处理，消除电压波动和纹波，确保输出的电压稳定。
除了这些基本的组成部分外，直流高压发生器还可能包括一些辅助部件，比如电压调节器、过载保护器等，这些部件能够提高发生器的性能和可靠性。
此外，不同类型的直流高压发生器可能会采用不同的原理和结构，比如马克思发生器、瓦肯斯坦发生器等，它们在原理和应用上都有所不同。
总的来说，直流高压发生器的原理是基于电磁感应和电荷分离的物理原理，通过电源、变压器、整流器和滤波器等组成部分实现对低压交流电的升压和转换，最终输出所需的直流高电压。
它在医疗、科研、工业等领域都有着广泛的应用，对于理解和掌握其原理，对于使用和维护直流高压发生器都具有重要的意义。
希望通过本文的介绍，读者能够对直流高压发生器有一个更深入的了解。
直流高压发生器的常见故障及处理
直流高压发生器的常见故障及处理直流高压发生器是一种用于电子学、荧光分析、等电点测定等领域的重要设备，能够产生高达数千伏的高稳定直流电压。
但在实际应用中，直流高压发生器也会遭遇一些故障，如何正确排除故障，保障设备的正常运行，成为了人们关心的课题。
本文将围绕直流高压发生器的常见故障展开探讨，并给出相应处理方法。
故障一：电压不稳定直流高压发生器的电压输出应该稳定，如果遇到电压波动或者电压跳动的情况，需要从以下几个方面排查：1. 检查输出线路首先应该检查设备输出线路是否接触良好，线路接触不良、损坏、松动都会影响到直流高压发生器的电压输出，需要尽快更换或者接固好线路。
2. 检查电源设备如果输出线路没有问题，需要进一步检查直流高压发生器的电源。
在检查电源时，应该注意电源时序是否稳定、电源电压是否正常，如果电源设备不能正常供电，需要及时更换电源或者进行相应的维修。
3. 检查操作有时电压不稳定也有可能是由于操作不当引起的，比如转动调节旋钮过快、调节过多等操作上的错误导致的，需要注意调节电压时缓慢转动调节旋钮，逐步增加电压值，避免突然增大或者缩小调节值。
故障二：高压不开有时候开启直流高压发生器，高压指示灯并不亮，这说明高压输出并未开启，这种故障的原因有很多，以下是一些常见原因：1. 检查保险丝保险丝是直流高压发生器的重要部件，通常情况下，如果发生器的电源电压出现异常，会自动切断电源来保护发生器。
这时，应该检查保险丝是否损坏，需要更换损坏的保险丝。
2. 检查放电管如果保险丝没有问题，需要进一步检查放电管，高压放电管在工作时往往会短暂故障，如果放电管损坏，会导致高压无法开启，需要及时更换放电管。
3. 检查输出线路如果以上两个方面都没有问题，需要进一步检查输出线路是否排查。
输出线路的连接是否稳定、线路接头是否损坏等都会影响高压开启。
故障三：有输出但是电流不足有时候直流高压发生器会出现有输出但是输出电流不足的情况，这可能是由以下原因导致：1. 检查输出电缆输出电缆可能会出现老化或者损坏的情况，长时间使用也可能造成电缆的老化，当电缆老化时，可能会出现电流不足的情况，需要更换输出电缆。

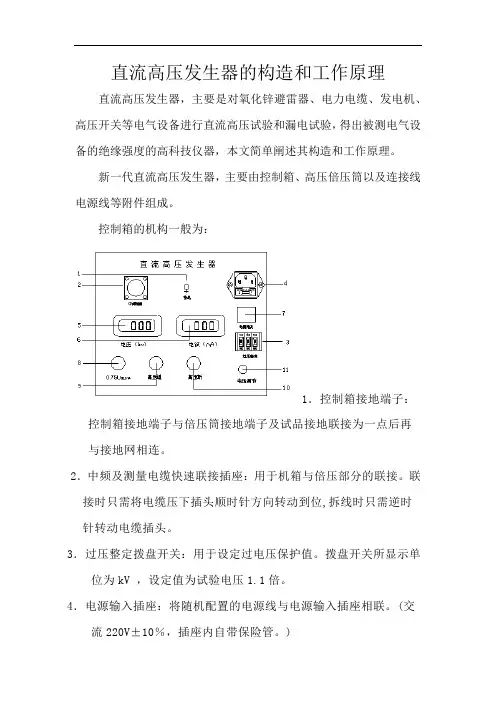

直流高压发生器的构造和工作原理
直流高压发生器的构造和工作原理直流高压发生器，主要是对氧化锌避雷器、电力电缆、发电机、高压开关等电气设备进行直流高压试验和漏电试验，得出被测电气设备的绝缘强度的高科技仪器，本文简单阐述其构造和工作原理。
新一代直流高压发生器，主要由控制箱、高压倍压筒以及连接线电源线等附件组成。
控制箱的机构一般为：1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。
2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。
联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。
3．过压整定拨盘开关：用于设定过电压保护值。
拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。
4．电源输入插座：将随机配置的电源线与电源输入插座相联。
(交流220V±10％，插座内自带保险管。
)5．数显电压表：数字显示直流高压输出电压。
6．数显电流表：数字显示直流高压输出电流。
7．电源开关：向前按下，电源接通，红灯亮。
反之为关断。
8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA 用。
绿灯亮时有效。
当按下黄色按钮后黄灯亮，输出高压降至原来0.75%，并保持此状态。
按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。
9．绿灯按钮：高压接通按钮、高压指示灯。
在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。
此按钮须在电压调节电位器回零状态下才有效。
如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。
10．红灯按钮：红灯亮，表示电源已接通及高压断开。
在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。
11．电压调节电位器：该电位器为多圈电位器。
顺时针旋转为升压，反之为降压。
此电位器具备控制电子零位保护功能，因此升压前必须先回零。
倍压筒示一般结构为：1．高压引出接线柱（可连接微安表和水电阻或限流电阻）2．均压球3．倍压筒体4．接地端子5．中频连接端子6．底座其工作原理一般为：将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)，电源开关放在关断位置并检查调压电位器应在零位。
直流高压发生器电压信号采集单元标准
直流高压发生器电压信号采集单元标准在现代工业生产中，直流高压发生器电压信号采集单元标准扮演了非常重要的角色。
本文将从浅入深地探讨这一主题，带领您了解这一标准的深度和广度。
一、什么是直流高压发生器电压信号采集单元标准？直流高压发生器电压信号采集单元标准，简称为“直流高压发生器标准”，是指通过一定的技术规范和方法，对直流高压发生器的电压信号进行采集和处理的标准化要求。
这一标准的制定，旨在保证直流高压发生器电压信号的准确性、稳定性和可靠性，以满足工业生产中对电压信号精准采集的需求。
二、直流高压发生器电压信号采集单元标准的内容和要求1. 电压信号采集范围：直流高压发生器电压信号采集单元标准首先对采集范围进行了规定，包括最大采集电压、采集精度、采集频率等方面的要求。
在实际应用中，这些范围的设定对于保证采集的准确性至关重要。
2. 采集接口标准：直流高压发生器的电压信号采集单元需要与其他设备进行数据交换和通信，因此该标准还规定了采集接口的标准化要求，包括接口类型、通信协议、数据格式等内容。
3. 采集软件标准：除了硬件要求外，直流高压发生器电压信号采集单元标准还对采集软件进行了规范，包括数据处理算法、实时监测功能、故障诊断等方面的要求。
4. 安全标准：考虑到直流高压发生器在工业生产中可能面临的安全风险，该标准还对采集单元的安全性进行了规定，包括防护措施、应急处理程序等方面的要求。
三、对直流高压发生器电压信号采集单元标准的个人理解作为一项关乎工业生产安全和效率的标准化要求，我认为直流高压发生器电压信号采集单元标准的制定至关重要。
通过统一的技术规范和方法要求，可以确保直流高压发生器电压信号的准确、稳定和可靠采集，为工业生产提供了重要的数据支持和保障。
总结回顾在本文中，我们对直流高压发生器电压信号采集单元标准进行了一次深入的探讨。
从标准的内容和要求到个人的理解和观点，希望能够让读者对这一重要标准有更全面、深刻和灵活的理解。
高频高压发生器FSQ
FS系列直流高压发生器一、产品介绍高频直流高压发生器又称高压发生器、中频直流高压发生器、高压直流发生器、直流高压发生器、直流发生器、便携式直流高压发生器、高频直流高压发生器、交直流高压发生器。
采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。
使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
二、产品特点1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、精度高、测量准确。
电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。
仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。
电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。
自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。
直流高压发生器原理
直流高压发生器原理
直流高压发生器是一种能够产生高电压直流电的装置，通常被应用在实验室、医疗设备、工业生产等领域。
它的工作原理主要包括以下几个方面：
1. 电压倍增原理。
直流高压发生器的核心部件是电压倍增器，它能够将输入的低电压信号通过多级倍压电路转换成输出的高电压直流信号。
电压倍增器由多个串联的整流器和储能电容组成，通过交替充电和放电的方式，实现电压的倍增。
当输入的低电压信号经过倍增器后，输出的电压将成倍增加，达到所需的高压值。
2. 脉冲调制原理。
在直流高压发生器中，脉冲调制技术被广泛应用。
通过控制开关管的导通和截止，可以实现对输入信号的脉冲调制，从而实现对输出电压的调节。
脉冲调制技术可以有效地控制输出电压的稳定性和精准度，保证直流高压发生器的正常工作。
3. 电压稳定原理。
为了确保直流高压发生器输出的电压稳定，通常会采用反馈控制技术。
通过在输出端引入反馈信号，可以对输出电压进行实时监测和调节。
当输出电压发生波动时，反馈控制系统能够及时作出反应，调整倍增器的工作状态，使输出电压保持在设定的稳定数值范围内。
4. 绝缘与安全原理。
由于直流高压发生器输出的是高压电信号，为了确保安全使用，通常会在输出端设置绝缘隔离装置。
绝缘隔离装置能够有效地阻止高压电信号对外部环境和操作人员产生危害，保证使用过程中的安全性。
总的来说，直流高压发生器的工作原理涉及电压倍增、脉冲调制、电压稳定和安全绝缘等方面。
通过合理的设计和控制，直流高压发生器能够稳定可靠地产生所需的高压直流电信号，满足各种应用场景的需求。
直流高压发生器说明书
目录一、概述 (2)二、主要技术指标 (2)三、工作原理图 (2)四、外观说明 (3)五、操作步骤 (4)六、说明 (5)七、故障检查及处理办法 (5)八、注意事项 (5)九、保养、维修 (6)十、运输、贮存 (6)十一、开箱及检查 (7)十二、其它 (7)一、概述HRZGF型系列便携数字式直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及电流保护功能，能即时保护仪器和试品的安全。
本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于⚫供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验如(Y1W/144/320W中性点避雷器、Y10W/204/530W 电站型避雷器等)。
⚫可作激光电源，还能用于静电喷涂、静电织绒等场合。
⚫其它需要直流高压的场合。
凡我公司出厂的产品都经过严格质量检验，所有指标都优于中华人民共和国电力行业标准DL447.2-92的要求。
二、主要技术指标1、电压表准确度：≤1%2、电流表准确度：≤1%3、纹波系数：≤0.5%4、脉动因数S：≤1%5、工作电源：220V交流，50Hz6、工作方式：间断使用7、环境温度：0-40℃8、相对湿度：25℃时，不大与85%，无凝露9、必须设有一个可靠接地点，接地电阻<0.5Ω!三、工作原理图四、外观说明（１）调压测控操作箱示意图1、接地端：引端应与倍压筒接地端及试品接地端联接为一点后，再与地网相连。
2、输出座：输出高频可调电源至倍压筒。
3、数显电压表：数字显示直流高压输出电压值。
4、数显７５%电压表；数字显示直流高压输出７５%倍电压值。
5、数显电流表：数字显示直流高压输出电流值（包括试品电流、电流引线电晕电流等）。
6、７５%U锁定钮：按下锁定钮时指示灯亮，75%显示锁定。
7、过流保护，当输出电流达额定电流时，仪器自动切断高压，保护被试品。
直流高压发生器使用的注意事项及维护保养
直流高压发生器使用的注意事项及维护保养直流高压发生器是一种常见的高压电源设备，广泛应用于科研、医疗、工业等领域。
它具有输出稳定、可调范围广等特点，在使用过程中需要注意一些事项，同时也需要进行维护保养。
本文将对直流高压发生器使用的注意事项及维护保养进行认真介绍。
使用注意事项1. 安全用电直流高压发生器的输出电压较高，其内部电路较为多而杂，因此使用时要注意安全用电。
首先，要确保设备有良好的接地。
另外，要注意不要让设备受潮、湿润或与其他导电物质接触，以免发生触电事故。
同时，在使用过程中应合理进行电源接线，不要使用电流过大的电源，以免设备过载。
2. 正确调整输出电压直流高压发生器的输出电压可以进行调整，但要确保电压范围和调整精度合适。
在调整电压时，要使用设备供应的操纵工具，依照设备说明书进行操作，不要任意调整，以免发生设备损坏或者不安全的电击事故。
3. 常常进行负载检测直流高压发生器的输出电压需要连接负载进行使用，因此在使用过程中需要常常进行负载检测，确保输出电压与负载匹配，以免发生电器损坏或电击事件。
负载检测可以通过连接示波器等电器检测仪器来实现。
4. 防止高压放电直流高压发生器的输出电压较高，简单产生高压放电。
在连接负载之前，要确保设备已经关闭，进行充电释放，以免产生高压放电不安全。
另外，在使用过程中要注意防止高压电极之间或电极与地之间的放电现象显现。
维护保养1. 设备清洁直流高压发生器在使用过程中会产生确定的灰尘、油脂等污物，因此需要常常进行清洁保养。
清洁时，可以使用软布或刷子等清洁工具，擦拭外表面和内部的附着物和污渍。
清洁时需要确保设备已经断电，并严格依照设备说明书进行操作，以免损坏设备。
2. 周期性检测周期性检测是直流高压发生器维护保养的紧要步骤，它可以发觉设备中显现的故障或异常情况，适时进行处理和维护和修理。
周期性检测可以使用示波器、电阻表、电容表等电器检测仪器进行实现。
在检测时，需要严格依照设备说明书进行操作，以免产生不必要的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全警告
●使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业
人员。
●使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入
试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回
路接地线应按本说明书所示一点接地。
●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能
将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。
当无声音时可用放电棒放电，最后直接接上地线放电。
●如做容性负载试验时，一定要接上限流电阻。
●直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以
外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
●试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
目录
一、简介 (3)
二、工作原理框图 (4)
三、主要技术参数特点 (4)
四、产品功能说明 (6)
五、操作步骤 (9)
六、故障检查与处理 (13)
七、产品成套性 (13)
一、简介
M系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。
主要适用
于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
二、工作原理框图
三、主要技术参数特点
1．技术特点：
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
●全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误
差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
● 0.75U DC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。
外表涂特种绝缘材料，电气性能好，防潮能
4
MEZGF-60KV5mA直流高压发生器/武汉摩恩智能电气有限公司
力强。
●符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式
试验，严格执行企标出厂。
2．技术参数：
2.1一体机
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
四、产品功能说明
（1）．控制箱面板示意图
过压整定直 流 高 压 发 生 器
接地
中频输出电压〔〕电流〔〕
1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点
后再与接地网相连。
2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。
联接时只需将电缆插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。
3．过压整定拨盘开关：用于设定过电压保护值。
拨盘开关所显示单位为kV ，
设定值为试验电压1.1倍。
4．电源输入插座：将随机配置的电源线与电源输入插座相联。
(交流220V ±10％，
插座内自带保险管。
)
5．数显电压表：数字显示直流高压输出电压。
6．数显电流表：数字显示直流高压输出电流。
7．电源开关：向前按下，电源接通，红灯亮。
反之为关断。
8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA 用。
绿灯亮
时有效。
当按下黄色按钮后黄灯亮，输出高压降至原来0.75%，并保持此状态。
按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。
9．绿灯按钮：高压接通按钮、高压指示灯。
在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。
此按钮须在电压调节电位器回零状态下才有效。
如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。
10．红灯按钮：红灯亮，表示电源已接通及高压断开。
在绿灯亮状态下按下红色按钮，绿灯灭红灯亮，高压回路切断。
11，电压调节电位器：该电位器为多圈电位器。
顺时针旋转为升压，反之为降压。
此电位器具备控制电子零位保护功能，因此升压前必须先回零。
（2）．倍压筒示意图
1．高压引出接线柱（可连接微安表或限流电阻）
2．倍压筒顶盖
3．倍压筒体
4．接地端子
5．中频连接端子
6． 底座
（3）试验回路连接图 倍压筒直 流 高 压 发 生 器
放电棒
被试品专用连接线
限流电阻
以上
配微安表
五、操作步骤
如做容性负载试验时，一定要接上限流电阻。
1.试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。
严禁各接地线相互串联。
为此，应使用专用接地线。
3.电源开关放在关断位置并检查调压电位器应在零位。
过电压保护整定值一般为试验电压的1．1倍。
4.空载升压验证过电压保护整定是否灵敏。
5.接通电源开关，此时红灯亮，表示电源接通。
6.按绿色按钮，则绿灯亮，表示高压接通。
7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，
按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。
8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。
9.对试品进行泄漏及直流耐压试验。
在进行检查试验确认试验器无异常情况后，
即可开始进行试品的泄漏及直流耐压试验。
将试品、地线等联接好，检查无误后即打开电源。
10.升压至所需电压或电流。
升压速度以每秒3—5kV试验电压为宜。
对于大电容
试品升压时还需监视电流表充电电流不超过试验器的最大充电电流。
对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。
然后从数显表上读出电压(电流)值。
如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。
此时可读取电流。
测量完毕后，调压电位器逆时针回到零，按下红色按钮。
需再次升压时按红色按钮即可。
必要时用外接高压分压器比对控制箱上的电压。
11.试验完毕，降压，关闭电源。
12.几种测量方法
a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空
试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io =Ⅰ1—I’
b.当需要精确测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)
微安表接入试品CX高压侧接线图
微安表必须有金属屏蔽，应采用屏蔽线与试品联接。
高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。
如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。
c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。
当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)
13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。
而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。
待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。
14.保护动作后的操作
在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。
此时应关闭电源开关，面板指示灯均不亮。
将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。
重新进行空载试验并查明情况后可再次升压试验。
六、故障检查与处理
七、产品成套性
1．控制箱 1台
2．高压倍压筒 1节
3．使用说明书 1份
4．产品检验合格证 1份
5．备用熔断丝若干个6．电源电缆 1根
7．专用接地线 1组
8．放电棒 1根
9．限流电阻 1根
10．微安表 1快。
