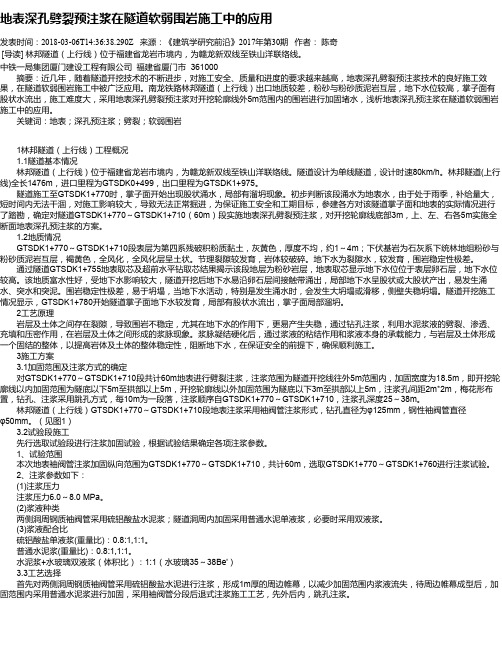

地表深孔劈裂预注浆在隧道软弱围岩施工中的应用

地表深孔劈裂预注浆在隧道软弱围岩施工中的应用发表时间:2018-03-06T14:36:38.290Z 来源:《建筑学研究前沿》2017年第30期作者:陈奇[导读] 林邦隧道(上行线)位于福建省龙岩市境内,为赣龙新双线至铁山洋联络线。
中铁一局集团厦门建设工程有限公司福建省厦门市 361000摘要:近几年,随着隧道开挖技术的不断进步,对施工安全、质量和进度的要求越来越高,地表深孔劈裂预注浆技术的良好施工效果,在隧道软弱围岩施工中被广泛应用。
南龙铁路林邦隧道(上行线)出口地质较差,粉砂与粉砂质泥岩互层,地下水位较高,掌子面有股状水流出,施工难度大,采用地表深孔劈裂预注浆对开挖轮廓线外5m范围内的围岩进行加固堵水,浅析地表深孔预注浆在隧道软弱围岩施工中的应用。
关键词:地表;深孔预注浆;劈裂;软弱围岩1林邦隧道(上行线)工程概况1.1隧道基本情况林邦隧道(上行线)位于福建省龙岩市境内,为赣龙新双线至铁山洋联络线。
隧道设计为单线隧道,设计时速80km/h。
林邦隧道(上行线)全长1476m,进口里程为GTSDK0+499,出口里程为GTSDK1+975。
隧道施工至GTSDK1+770时,掌子面开始出现股状涌水,局部有溜坍现象。
初步判断该段涌水为地表水,由于处于雨季,补给量大,短时间内无法干涸,对施工影响较大,导致无法正常掘进,为保证施工安全和工期目标,参建各方对该隧道掌子面和地表的实际情况进行了踏勘,确定对隧道GTSDK1+770~GTSDK1+710(60m)段实施地表深孔劈裂预注浆,对开挖轮廓线底部3m,上、左、右各5m实施全断面地表深孔预注浆的方案。
1.2地质情况GTSDK1+770~GTSDK1+710段表层为第四系残破积粉质黏土,灰黄色,厚度不均,约1~4m;下伏基岩为石灰系下统林地组粉砂与粉砂质泥岩互层,褐黄色,全风化,全风化层呈土状。
节理裂隙较发育,岩体较破碎。
地下水为裂隙水,较发育,围岩稳定性极差。
地铁隧道暗挖施工中深孔注浆技术及应用

地铁隧道暗挖施工中深孔注浆技术及应用摘要:地铁作为新型的交通工具,其在发展过程中仍存在不足,尤其是在城市中心进行地铁建设,要做好不穿越地下管线和建构筑物是极其困难的,这时需要应用深孔注浆技术。
基于此,笔者展开以下分析。
关键词:地铁隧道;暗挖施工;深孔注浆技术一、注浆加固的原理就注浆加固而言,则是对周围的岩层以及土体进行水泥浆液的渗透、充填以及压密作业,这样一来就可以形成浆脉现象。
对于地层中岩层中存在的不均匀现象,则可以对钻孔的岩层注入适量的水灰浆液,灌浆孔经过向外扩张的作用后,就会致使圆柱状浆体的形成,然后钻孔周围存在的岩层就会被挤压以及充填。
另外,在灌浆施工过程中,由于岩层裂缝以及浆液渗透的作用,在地层中浆液的方向就会有所不同,并且纵模相互交错,浆脉的片状、条状以及团块状的厚薄也不一样,然后浆脉通过凝结就会形成硬化现象,就可以较少沉降量的发生,还可以确保其承载能力。
二、控制注浆质量的重点第一:在进行注浆施工前,还必须要检查注浆泵、注浆管线以及灰浆搅拌机是否能具备完好状态。
若其中一台注浆泵出现问题,就会对整体的注浆施工产生重要的影响,所以就需要及时的修复,使注浆尽快地恢复,为确保对注浆的质量提供有利的根据。
第二:为了保证注浆质量,施工人员一般会通过不停地搅拌使浆液混合均匀,降低浆液中的沉淀形成,另一方面施工人员必须对浆液配置材料进行细致的筛选,选取最合理的配置材料来配置第三:注浆过程中的注浆设备也很重要,注浆设备的良好运行直接影响到注浆施工的全过程,通常需要在注浆施工前检查注浆设备是否可以正常运转,如果注浆设备故障或无法使用不能及时修复,都会直接影响到施工正常工作的开展,造成施工进度延后。
第四:决定加固双液注浆的施工效果的重点因素是注浆的强度、注浆的吸收效果及注浆的凝胶时间。
所以通过规律的检测和实验对浆液的凝胶时间、吸收比例和浆体强度进行测试,为了保证浆料的完整吸收率标准化,使加固注浆效果更加显著。

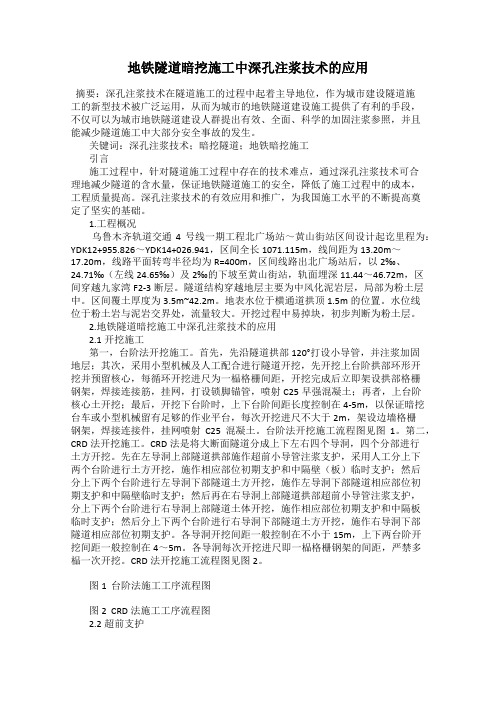

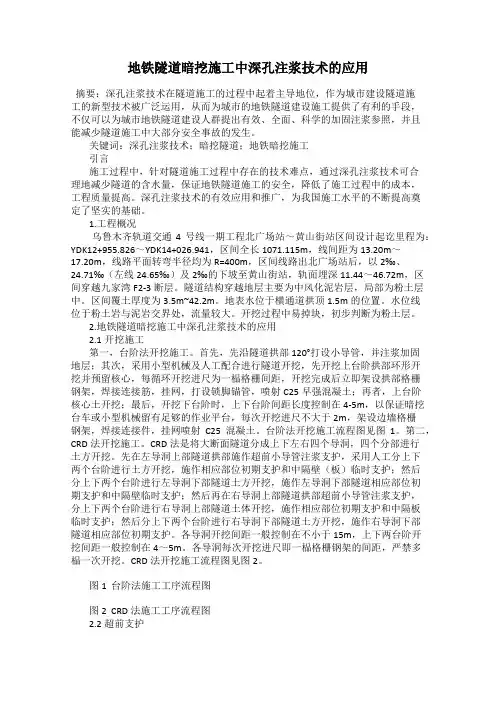

地铁隧道暗挖施工中深孔注浆技术的应用

地铁隧道暗挖施工中深孔注浆技术的应用摘要:深孔注浆技术在隧道施工的过程中起着主导地位,作为城市建设隧道施工的新型技术被广泛运用,从而为城市的地铁隧道建设施工提供了有利的手段,不仅可以为城市地铁隧道建设人群提出有效、全面、科学的加固注浆参照,并且能减少隧道施工中大部分安全事故的发生。
关键词:深孔注浆技术;暗挖隧道;地铁暗挖施工引言施工过程中,针对隧道施工过程中存在的技术难点,通过深孔注浆技术可合理地减少隧道的含水量,保证地铁隧道施工的安全,降低了施工过程中的成本,工程质量提高。
深孔注浆技术的有效应用和推广,为我国施工水平的不断提高奠定了坚实的基础。
1.工程概况乌鲁木齐轨道交通4号线一期工程北广场站~黄山街站区间设计起讫里程为:YDK12+955.826~YDK14+026.941,区间全长1071.115m,线间距为13.20m~17.20m,线路平面转弯半径均为R=400m,区间线路出北广场站后,以2‰、24.71‰(左线24.65‰)及2‰的下坡至黄山街站,轨面埋深11.44~46.72m,区间穿越九家湾F2-3断层。
隧道结构穿越地层主要为中风化泥岩层,局部为粉土层中。
区间覆土厚度为3.5m~42.2m。
地表水位于横通道拱顶1.5m的位置。
水位线位于粉土岩与泥岩交界处,流量较大。
开挖过程中易掉块,初步判断为粉土层。
2.地铁隧道暗挖施工中深孔注浆技术的应用2.1开挖施工第一,台阶法开挖施工。
首先,先沿隧道拱部120°打设小导管,并注浆加固地层;其次,采用小型机械及人工配合进行隧道开挖,先开挖上台阶拱部环形开挖并预留核心,每循环开挖进尺为一榀格栅间距,开挖完成后立即架设拱部格栅钢架,焊接连接筋,挂网,打设锁脚锚管,喷射C25早强混凝土;再者,上台阶核心土开挖;最后,开挖下台阶时,上下台阶间距长度控制在4-5m,以保证暗挖台车或小型机械留有足够的作业平台,每次开挖进尺不大于2m,架设边墙格栅钢架,焊接连接件,挂网喷射C25混凝土。
4.5 注浆技术在隧道施工过程中的具体应用内容

注浆技术在隧道施工过程中的具体应用内容
注浆技术在隧道施工过程中有以下具体应用内容:
1. 岩体固化和加固:注浆技术用于固化和加固隧道周围的岩体,以提高隧道的稳定性和抗冲刷能力。
注浆材料通常是水泥浆或聚合物浆料,通过注入岩体中形成坚固的胶结体,使其具有更高的强度和抗剪切性。
2. 密封隧道:注浆技术可用于隧道的密封,以防止地下水和土壤渗入隧道内部。
这对于避免地下水压力和泥石流的侵袭非常重要,同时也可以减少水泥灌浆对环境的污染。
3. 隧道底板加固:注浆技术常用于隧道底板的加固,特别是在软土或松散土壤地层中施工隧道时。
注浆可以增加底板的承载能力,防止下沉和变形。
4. 隧道衬砌固结:注浆技术可用于隧道衬砌的固结,即在隧道衬砌与周围岩体之间形成坚固的胶结体,以增强隧道的稳定性和抗冲刷性能。
5. 断层带加固:在隧道施工过程中遇到断层带时,注浆技术可用于加固和稳定断层带。
通过注浆填充断层带,可以减少地质灾害的发生并提高隧道的安全性。
总之,注浆技术在隧道施工中的应用范围广泛,主要用于岩体固化和加固、密封隧道、底板加固、隧道衬砌固结和断层带加固等方面,以提高隧道的稳定性和安全性。
注浆加固破碎围岩技术分析与应用
注浆加固破碎围岩技术分析与应用发表时间:2019-06-13T10:27:02.490Z 来源:《建筑学研究前沿》2019年4期作者:钱雨辰[导读] 近年来,随着我国经济的快速发展,煤矿开采深度也在不断加深,开采条件日益恶化。
泰山职业技术学院山东省泰安市泰山区 271000 摘要:近年来,随着我国经济的快速发展,煤矿开采深度也在不断加深,开采条件日益恶化。
特别是煤层较软的矿井,由于受到原岩应力、构造应力、集中应力等影响,形成较大的松动圈,采用一般的锚索、锚网支护,不能有效地控制巷道断面的变形,回采中容易造成回采巷道煤壁片帮,顶板冒落,严重影响生产,因此必须对煤体进行有效的加固处理。
本文在理论分析高压注浆加固破碎围岩技术及注浆材料性能的基础上,提出了符合实际情况的注浆加固方案,对治理类似巷道破碎围岩有一定的借鉴意义。
关键词:破碎围岩;注浆加固技术;注浆材料引言某矿所开采的3#煤层开拓巷道处于地下500~600m范围,井底车场开拓系列巷道在距3#煤层约20m的底板岩层中,主要采用锚网喷支护,巷道支护成型一个月到半年时间内,井底车场开拓巷道与硐室都显现出明显的帮部与拱顶喷层开裂甚至脱落的变形与破坏,围岩与原支护钢筋网片裸露,威胁着设备和人员的安全;井底水窝岩壁变形导致浇筑的钢筋混凝土开裂与脱落,造成井壁变形。
布置测点连续观测得出井底水窝仍处于变形不稳定阶段,巷道与硐室围岩内新的裂缝不断产生。
井底水窝的服务年限与整个矿井的寿命相同,关系着一切生产活动,是否稳定至关重要。
因此,对已经发生变形破坏的井底水窝开展注浆加固技术研究并提出科学合理的加固支护技术十分必要。
1高压注浆加固破碎围岩技术分析高压注浆是将颗粒型或溶液型浆液材料通过高压注入到破碎的围岩内部,将已经破坏的巷道围岩重新组合并形成连续结构体,使其恢复到破坏前的完整结构,提高自身承载能力与传递锚杆主动支护力的能力,从而提高支护质量与效果。
通过现场松动圈测试得出,经过高压注浆后的破碎围岩又基本恢复到原来的连续状态,胶结良好。
注浆加固技术在掘进过断层带中的应用
注浆加固技术在掘进过断层带中的应用【摘要】注浆法是目前用于加固围岩的一种广泛采用的方法。
其原理是利用将一定量的某种化学浆液注入围岩中,化学浆液发生化学反应后胶结硬化,将破碎的围岩胶结在一起,提高围岩的完整性和整体性,从而提高围岩的稳定性。
本文中,首先采用马丽散加固材料对围岩进行注浆加固,然后再在冒顶区上方的空顶区注入聚乙烯封堵剂,从而可以有效防止空顶区瓦斯的聚集及煤体的自燃。
通过采取这些加固措施,掘进工作面顺利通过了断层破碎带。
【关键词】掘进;注浆加固;断层带引言潞新集团砂墩子煤矿主采4号煤层,煤层顶底板岩石物理力学性质为:比重2.49~2.76,天然容重2.31~2.58g/cm3,含水率0.26~1.32%,孔隙率3.13~9.77%,饱和状态下单向抗压强度仅个别为30.2~40.5MPa(2组),其余多为 1.8~27.8MPa(18组)<30Mpa;天然状态下单向抗拉强度0.2~4.3MPa,饱和状态下单轴抗剪强度1.3~11.4Mpa,软化系数仅个别为0.75~0.91(2组),其余多为0.06~0.71<0.75(18组),岩石质量等级为易软化的较软岩-极软岩,围岩稳固性差。
其围岩多为细粒相,结构面多为层理面,次为局部地段的节理及裂隙顶板多为粉、细、中、粗砂岩,局部地段为砂砾岩。
开采中因渗透性弱,相对持水性强,可能发生块体塌落、顶板局部冒落及掉块现象,严重威胁井下生产人员的人身安全。
N4002掘进工作面在向前施工的过程中,揭露D36断层,断层位于N4002胶带运输顺槽500米处,为正断层,走向北西,倾向203°,倾角65°,断距:7米。
延伸至工作面50米左右,受其影响掘进工作面在断层附近煤岩层破碎、松散,容易冒顶、片帮,矿压明显显现造成支护困难。
为保证巷道顺利向前掘进,保证施工人员安全,决定在冒顶区域进行注浆加固,改善巷道顶板的受力状况,以顺利通过断层带冒顶区。
断层、裂隙、破碎带附近顶板易发生局部冒顶;有垂直或斜交于工作面的断层,断层附近的岩块可能顺断层面下滑而推倒支柱,造成工作面的局部冒顶。
深孔注浆技术在鼓岭隧道施工中的应用探究
深孔注浆技术在鼓岭隧道施工中的应用探究摘要:鼓岭隧道区属低山丘陵地貌,地形起伏变化大,地质条件复杂,存在着各种地层问题和地下水压力大的挑战。
为了保证隧道施工的安全性和稳定性,迫切需要一种能够改善地层情况、增强隧道结构、消除隧道安全隐患的施工技术。
深孔注浆技术作为一种成熟可靠的方法,被广泛应用于鼓岭隧道的施工中。
通过在地层中注入浆液,深孔注浆技术能够有效堵水并填充地层的空隙,提高地层的强度和稳定性,从而确保隧道的施工顺利进行。
基于此,以下对深孔注浆技术在鼓岭隧道施工中的应用进行了探讨,以供参考。
关键词:深孔注浆技术;堵水;鼓岭隧道施工;应用探究引言深孔注浆技术作为地下工程施工中的重要方法之一,已经在隧道施工领域得到广泛应用。
其通过注入浆液填充地层中的空隙,起到堵水效果并提高地层的强度和稳定性,从而保证隧道施工的安全性和稳定性。
鼓岭隧道作为一个具有复杂地质条件的隧道工程,深孔注浆技术的应用对于确保施工进度和质量具有重要意义。
1鼓岭隧道工程概况及水文地质条件1.1工程概况隧道起迄桩号为左洞ZK25+969~ZK31+320,右洞YK25+953~YK31+320。
左洞长5351米,右洞长5367米,左右洞平均长5359米,属特长隧道。
隧道采用分离式双洞布置,最大埋深约490m。
1.2地质构造及水文条件鼓岭隧道位于福州盆地东侧鼓岭隆升区,地表植被发育,地形起伏变化大,下缓上陡。
整个隧道挟持于北西向白眉-闽安断裂带和鼓山西麓山前断裂之间,区域上北东向和北西向线性构造交叉分布,成格子构造。
鼓岭隧道地下水发育、具有较强富水性,岩性以微风化凝灰熔岩为主、局部见花岗斑岩岩脉侵入,总体上质地坚硬,岩体较破碎~较完整,碎块状强风化岩层裂隙较发育,富水性及导水性较强;隧道洞身的构造破碎带处围岩的级别以Ⅳ~Ⅴ级为主,对围岩稳定不利,特别是F08构造破碎带处涌水量较大。
2鼓岭隧道需深孔注浆堵水的原因2.1左洞ZK28+448掌子面涌水量达550m³/h~750m³/h(1.32~1.8万m3/d),右洞YK28+380掌子面涌水量达480m³/h-560m³/h(1.15~1.35万m3/d),巨大涌水被迫停工对工程进度造成不良影响。
深部破碎围岩注浆加固技术及其应用
深部破碎围岩注浆加固技术及其应用李世栋【摘要】文中针对胡底矿盘区水泵房围岩控制难题,分析了水泵房硐室围岩变形破坏特征及机理,提出了注浆和注浆锚索联合加固方案.现场应用表明:加固后的硐室围岩稳定性得到了有效控制,破碎区被浆液密实充填,满足硐室的正常使用要求.【期刊名称】《矿山测量》【年(卷),期】2017(045)002【总页数】5页(P56-60)【关键词】深部;破碎围岩;大断面硐室;注浆加固【作者】李世栋【作者单位】山西晋煤集团沁水胡底煤业有限公司,山西晋城048000【正文语种】中文【中图分类】TD354胡底煤业位于山西省沁水县胡底乡,主采3号煤层,为基建矿井,目前正在进行盘区大巷和盘区水泵房的掘进施工,盘区水泵房埋深700 m左右,布置在3号煤层上部20 m处的粉砂岩岩层中,局部夹杂有碳质泥岩(如图1所示)。
岩层强度较低,且岩层具有明显的流变特性、膨胀性和软化特性,粉砂岩中含有裂隙水,在裂隙水的作用下,岩层强度进一步降低,使盘区水泵房变形很大,局部顶板下沉达到1 300 mm,拱肩挤压达到1 200 mm,底板鼓起600 mm以上。
矿方针对变形区域进行了多次返修加固,但一直不能有效控制巷道围岩的持续变形,由于盘区水泵房需要布置水泵基础、轨道、电缆沟等设施,底板的不稳定严重影响了上述设施的施工,从而推迟矿井的正常投产。
针对胡底矿盘区水泵房变形破坏严重问题,需采用加固措施,达到保持硐室围岩稳定的目的。
盘区水泵房开挖完成后,按照图2提供的支护设计方案进行支护,盘区水泵房开挖支护后不久,顶板明显产生下沉,拱肩部位出现鼓包、错动,两帮内移,底板整体出现鼓起的现象,对盘区水泵房变形后的尺寸进行了实地测量,并与设计方案进行对比发现,硐室断面成型较差,硐室高度、宽度均有不同程度的超挖现象。
从硐室破坏特征可看出,硐室表面喷的C20混凝土大面积开裂、脱落,尤其是顶部和拱肩部位最为严重(如图3),混凝土喷层与煤岩体实体处呈现出空腔的现象,空腔裂缝局部可到0.35 m以上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
深孔注浆技术在隧道碎屑流地层围岩加固中的应用
摘要:文章结合工程实践,介绍了采用深孔注浆技术超前加固隧道碎屑流地层围岩的施工技术,通过实践证明该施工技术的应用使得破碎地层得到有效加固改良,提高了围岩的承载力,取得了良好的效果,为同类工程施工提供了参考。
关键词:深孔注浆技术;碎屑流地层;隧道施工;围岩加固
1工程概况
兰新铁路第二双线从甘肃兰州引出,穿越甘肃、青海和新疆,止于乌鲁木齐,建成后,从兰州至乌鲁木齐的时间将减少一半。
照壁山隧道位于世界上海拔最高的兰新铁路第二双线甘肃青海段大通县境内,隧道地处大阪山中高山区,平均海拔2 800 m,最高海拔3 489.5 m。
隧道起讫里程DK 253+792~DK 259+116,全长5 324 m,为双线隧道,洞内线路纵坡为20‰的单面上坡。
隧道出口端上台阶施工到DK 257+960时发生碎屑流,掌子面右拱腰处斜上方于在立架时出现掉块现象并有水往外喷,紧接着又有碎屑涌出,随后碎屑流速变大,碎屑流涌出量达到280 m3,碎屑流在上台阶处堆积平均高度1 m。
现场发生碎屑流情况后,施工单位立即对掌子面喷砼进行封闭,并停止了施工。
经现场勘查分析,决定采用深孔注浆措施对围岩进行加固,确保施工安全和施工进度。
2工程地质情况
掌子面地层岩性主要为石英片岩,褐红色,呈碎块状镶嵌结构,节理很发育,结构面结合力差,易分离剥落,局部差异风化严重,岩质性脆,岩体非常破碎。
局部涌水呈雨帘状,围岩整体性差,拱部极易掉块、剥落,多次出现碎屑流。
3深孔注浆加固施工
3.1注浆加固原理
利用压力原理通过注浆管将浆液注入到掌子面上台阶碎屑流地层中,浆液以填充、渗透和挤密的方式,将岩石裂隙中的水分和空气排除后占据其位置,经过一定时间后,浆液在隧道开挖轮廓线外将松散岩石胶结成一个整体,形成具有一定厚度和一定抗水压能力的稳定固结体,从而改善围岩的物理力学性质,达到稳定围岩的目的。
3.2注浆孔布置
隧道出口上台阶深孔注浆注浆孔布置如图1所示。
注浆孔分A、B、C三类孔,外加大管棚注浆孔,A类孔环向间距70 cm,距离开挖轮廓线50 cm,主要是加固开挖轮廓线;B类孔环向间距70 cm,距离开挖轮廓线110 cm,主要是掌子面右侧围岩较差,在右侧增加一环注浆孔进行加固;C类孔位于掌子面中心部
位,主要起到加固掌子面中心部位,防止掌子面垮塌。
3.3施工工艺
上台阶深孔注浆施工工艺:施工准备→施做止浆墙→测量放线并标注钻孔位置→搭设工作台架→钻机就位固定并钻孔→安设孔口管→配制浆液→前进式分段注浆(分段长度5~8 m)→注浆至设计深度→钻孔检查注浆效果→判定是否符合注浆结束标准(不符合重新注浆)→钻孔注浆结束。
隧道出口上台阶深孔注浆孔位布置图如图1所示。
3.4止浆墙施工
止浆墙厚2.5 m,采用C25砼浇筑而成,施工时封闭止浆墙与掌子面之间及止浆墙与拱部初期支护间的空隙,同时在止浆墙上预埋了4根钢管作为预留注浆孔。
为了增大止浆墙抗压能力,止浆墙下部深入基岩50 cm,同时在初期支护上打设Φ22锚杆,锚杆长度2 m,外露50 cm,环向50 cm布置,防止止浆墙外移。
止浆墙浇筑24 h后拆模,达到规定养护期限后对预留孔进行注浆。
3.5钻孔施工
钻机采用SM-14多功能钻机,在止浆墙上标定好孔眼位置(如图1所示)。
为防止钻孔间相互穿浆,每次钻孔顺序采用间隔2个孔钻孔,A类钻孔顺序为:A1、A4、A7、A10、A13、A16;A2、A5、A8、A11、A14、A17;A3、A6、A9、A12、A15。
B类孔与A类钻孔顺序类似,区别为间隔一个孔位钻孔。
由于围岩破碎易卡钻,故采用前进式注浆,钻孔施工要求如下:
①先用钻机开孔深1.6 m,孔直径为114 mm的钻孔,安设固结1.8 m长、Φ108 mm孔口管。
②通过孔口管钻设Φ90 mm注浆孔,钻孔深度8 m。
钻孔方向控制:钻孔方向纵向基本与隧道轴线方向一致,但两侧拱架孔位受制于钻机限制向外插角 5 ̊~8 ̊,水平方向均采用水平尺控制钻眼方向,每米抬升3~5 cm。
③在孔深8 m注浆结束后4~6 h立即开始清孔,再重新钻孔,钻孔深度13 m,钻孔后立即注浆。
④在孔深13 m注浆结束后4~6 h再次开始清孔,再重新钻孔,钻孔深度19 m,钻孔后立即注浆。
⑤在孔深19 m注浆结束后4~6 h第三次次开始清孔,再次钻孔,钻孔深度
25 m,钻孔后立即注浆。
在钻孔过程中如遇卡钻则停止钻孔,注浆初凝后再行钻孔。
3.6注浆加固施工
为方便注浆管与注浆孔连接,同时确保在压力增大情况下不漏浆,在每个孔口安装孔口管。
在施工之前,要做好注浆设备检查工作,保证注浆一旦开始不出问题。
水泥浆水灰比采用1‥1和0.75‥1两种,双液浆配比为1‥1。
进浆采用在自搅拌储浆桶外加装四个小桶,每个桶和储浆桶相连,底部浆液互通,将进浆管安装在小桶内,不影响储浆桶搅拌。
在注浆泵开起前先将进浆管放入小桶,由于注浆机有两根进浆管,如单液浆注浆两根进浆管均放入水泥浆桶内,如双液浆注浆时则将一根放入水玻璃浆桶内。
正常注浆采用单液浆,漏浆时注双液浆。
在确保连接完好后开起注浆机,即开始注浆。
注浆顺序按“由外到内、由下到上、间隔跳孔”的原则进行,以达到控域注浆,挤密加固的目的。
注浆控制情况:注浆机开起后就连续注浆,注浆机效率30-60 L/min,可调控,开始时注浆压力较小,注浆机效率调到最大,当注浆压力增大到2 MPa时注浆机效率调小到40 L/min,当压力增大到3 MPa以上时注浆机效率调最小,如压力进一步增大,停止连续注浆,采用间隔注浆。
间隔注浆根据压力变化情况进行调整,如压力增加快,则注浆时间短,停止时间长,如压力增加慢,则注浆时间长,停止时间短,一般情况下注浆30 s,停20 s,通常维持30 min就停止注浆。
如某一注浆孔注浆时间过长,压力起不来,超过6~10 h,就存在浆液流失的可能,应加大水灰比或采用双液浆注浆,尽快封堵浆液流失部位。
漏浆处理:漏浆通常分为管路漏浆和工作面漏浆。
管路漏浆一般都是接头没有连接紧密,需重新连接或增加垫片等;工作面漏浆情况比较多,有泄水孔漏浆、掌子面漏浆、后方初期支护漏浆等,应先停止注浆,一般采用土工布或干水泥处理封堵漏浆部位,3~5 min后再开始注浆。
3.7注浆结束标准
单孔注浆结束标准:注浆过程中,压力逐渐上升,流量逐渐下降,当注浆压力达到3~4 MPa时,持压3~5 min,即可结束该孔注浆。
全段结束标准:设计的所有注浆孔均达到注浆结束标准,无漏注现象。
4深孔注浆加固效果
4.1检查及评定
根据现场钻孔所揭示的地质状况,注浆结束后,可采取分析法即结合注浆过程中P-Q-t曲线分析及反算地层浆液的填充率来判断注浆效果;根据注浆量分析浆液对地层裂隙的填充率,当浆液填充率达到80%以上,则满足开挖要求;选择可能出现的薄弱环节进行钻孔检查,保证不坍孔,不涌泥,涌水量小于0.2
L/m·min。
4.2效果
①按总注浆孔的5%~10%设计检查孔,通过平行打设孔深25 m的检查孔进行检查,未出现塌孔现象,钻至19~20 m处有少量出水,且检查孔出水量均达到设计的0.2 L/m·min的控制标准要求,检查孔钻设过程中不卡钻不坍孔,地层成孔性较好。
②根据注浆评定方案,现场选择管棚注浆作为注浆评定主要依据,根据钻孔结果显示,管棚孔无塌孔卡钻等异常现象,满足要求,但注浆量较深孔注浆量明显减少,典型注浆P-Q-t曲线如图2所示。
③经后期隧道施工开挖验证,未出现碎屑流、坍塌等影响安全施工的问题,注浆加固碎屑流地层围岩取得了很好的效果。
5结语
通过深孔注浆,松散碎屑流地层的出水裂隙及破碎岩体得到有效封堵,施工后期钻孔出水量明显减小,地层吸浆量减小,所有注浆孔均达到设计终孔结束标准,破碎地层得到有效加固改良。
深孔注浆加固技术在照壁山隧道的应用是成功的,无论是经济效益、安全性还是工期,都取得了较好的效果,为同类工程施工提供了参考。
参考文献:
[1] 关宝树.隧道工程施工要点集[M].北京:人民交通出版社,2003.
[2] 罗长军,李伟.灌浆技术在紫山灰场粉煤灰地层中的应用[J].岩土工程学报,2002,(3).。
