手把手教你维修气动隔膜泵

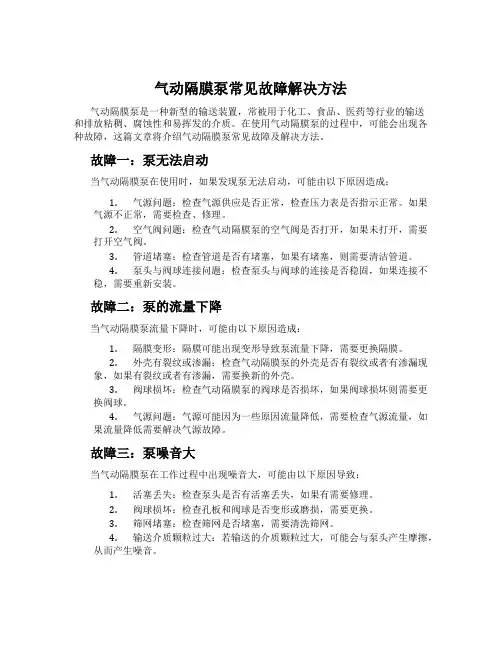

气动隔膜泵常见故障解决方法
气动隔膜泵常见故障解决方法气动隔膜泵是一种新型的输送装置，常被用于化工、食品、医药等行业的输送和排放粘稠、腐蚀性和易挥发的介质。
在使用气动隔膜泵的过程中，可能会出现各种故障，这篇文章将介绍气动隔膜泵常见故障及解决方法。
故障一：泵无法启动当气动隔膜泵在使用时，如果发现泵无法启动，可能由以下原因造成：1.气源问题：检查气源供应是否正常，检查压力表是否指示正常。
如果气源不正常，需要检查、修理。
2.空气阀问题：检查气动隔膜泵的空气阀是否打开，如果未打开，需要打开空气阀。
3.管道堵塞：检查管道是否有堵塞，如果有堵塞，则需要清洁管道。
4.泵头与阀球连接问题：检查泵头与阀球的连接是否稳固，如果连接不稳，需要重新安装。
故障二：泵的流量下降当气动隔膜泵流量下降时，可能由以下原因造成：1.隔膜变形：隔膜可能出现变形导致泵流量下降，需要更换隔膜。
2.外壳有裂纹或渗漏：检查气动隔膜泵的外壳是否有裂纹或者有渗漏现象，如果有裂纹或者有渗漏，需要换新的外壳。
3.阀球损坏：检查气动隔膜泵的阀球是否损坏，如果阀球损坏则需要更换阀球。
4.气源问题：气源可能因为一些原因流量降低，需要检查气源流量，如果流量降低需要解决气源故障。
故障三：泵噪音大当气动隔膜泵在工作过程中出现噪音大，可能由以下原因导致：1.活塞丢失：检查泵头是否有活塞丢失，如果有需要修理。
2.阀球损坏：检查孔板和阀球是否变形或磨损，需要更换。
3.筛网堵塞：检查筛网是否堵塞，需要清洗筛网。
4.输送介质颗粒过大：若输送的介质颗粒过大，可能会与泵头产生摩擦，从而产生噪音。
故障四：泵漏气当气动隔膜泵出现泵漏气现象时，可能由以下原因造成：1.隔膜损坏：隔膜可能会因为使用时间过长或使用环境恶劣而损坏，需要更换隔膜。
2.两端连接紧固件松动：检查气动隔膜泵的两端连接紧固件是否紧固，需要重新安装连接紧固件。
3.泵头和阀球连接问题：检查泵头和阀球的连接是否紧固，如果连接不紧则需要重新安装。
在使用气动隔膜泵的过程中，如果出现故障，尽量不要随意拆卸。
气动隔膜泵故障与维修方法
气动隔膜泵故障与维修方法气动隔膜泵是一种常用的输送泵，其原理是通过压缩空气的作用，使隔膜往复运动，从而达到吸入和排出介质的目的。
但随着使用时间的增长，隔膜泵可能会出现一些故障，需要进行维修。
下面详细介绍一些常见的气动隔膜泵故障及其维修方法。
1.泵无法启动或无压力输出：可能原因：（1）进气压力不足或进气阀门关闭；（2）隔膜泵内漏气或隔膜损坏；（3）进出口管道堵塞。
维修方法：（1）检查进气压力是否正常，确保进气阀门打开；（2）检查隔膜泵内是否有气体泄漏，检查并更换损坏的隔膜；（3）检查进出口管道是否有堵塞，清理堵塞物。
2.泵有噪音或震动：可能原因：（1）气源压力不稳定；（2）隔膜泵叶片磨损；（3）进出口管道不稳定。
维修方法：（1）检查气源压力是否稳定，可增加气源压力稳定设备；（2）检查隔膜泵叶片磨损程度，如有磨损应及时更换；（3）检查进出口管道固定情况，加强固定强度。
3.泵泄漏：可能原因：（1）隔膜泵密封件损坏；（2）管道连接松动；（3）隔膜疲劳或过程中受损。
维修方法：（1）检查隔膜泵密封件是否完好，如有损坏应及时更换；（2）检查管道连接处是否松动，重新紧固；（3）检查隔膜是否受损或疲劳，如有问题应更换隔膜。
4.泵排量减小：可能原因：（1）进出口管道堵塞或泵内有异物；（2）隔膜泵内漏气；（3）泵的流量调节器调整不当。
维修方法：（1）检查进出口管道是否堵塞，清理管道或隔膜泵内的异物；（2）检查隔膜泵内是否有漏气，如有泄漏，及时更换隔膜；（3）检查流量调节器，调整合适的流量。
需要注意的是，在进行气动隔膜泵的维修时，应当确保安全，切勿忽略气动隔膜泵内部压力的消散，以免发生意外事故。
在维修过程中要遵守相应的操作规程，安全第一、并根据具体的情况选择合适的维修方法，以确保气动隔膜泵的正常运行。

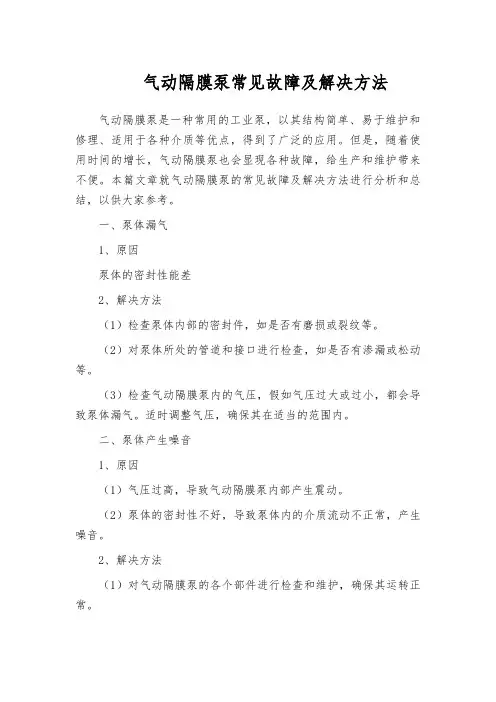

气动隔膜泵常见故障及解决方法
气动隔膜泵常见故障及解决方法气动隔膜泵是一种常用的工业泵，以其结构简单、易于维护和修理、适用于各种介质等优点，得到了广泛的应用。
但是，随着使用时间的增长，气动隔膜泵也会显现各种故障，给生产和维护带来不便。
本篇文章就气动隔膜泵的常见故障及解决方法进行分析和总结，以供大家参考。
一、泵体漏气1、原因泵体的密封性能差2、解决方法（1）检查泵体内部的密封件，如是否有磨损或裂纹等。
（2）对泵体所处的管道和接口进行检查，如是否有渗漏或松动等。
（3）检查气动隔膜泵内的气压，假如气压过大或过小，都会导致泵体漏气。
适时调整气压，确保其在适当的范围内。
二、泵体产生噪音1、原因（1）气压过高，导致气动隔膜泵内部产生震动。
（2）泵体的密封性不好，导致泵体内的介质流动不正常，产生噪音。
2、解决方法（1）对气动隔膜泵的各个部件进行检查和维护，确保其运转正常。
（2）检查气源系统，假如气压过高或气源管道存在堵塞等情况，需要适时清理和调整。
（3）对泵体进行检查和维护，如需要更换密封件等，也要适时更换。
三、泵体无法正常启动1、原因（1）气源系统存在故障，导致气动隔膜泵无法正常启动。
（2）泵体内部存在堵塞或泵体损坏，也会导致泵体无法启动。
2、解决方法（1）检查气源系统，如气源压力是否正常、气源管道是否存在堵塞等，适时解决。
（2）对泵体进行检查和维护，如清理堵塞物、更换损坏部件等。
四、泵体排放的流量不稳定1、原因（1）液体中存在杂质或颗粒物，导致泵体阀门无法正常关闭。
（2）泵体的减震垫损坏或松动，导致泵体内的介质无法正常流动。
2、解决方法（1）将泵体内的液体排空，清理液体中的杂质或颗粒物。
（2）检查泵体的减震垫，如有松动或损坏，需要适时更换或修理。
五、泵体运转时显现异响1、原因泵体的各个部件损坏或老化，导致产生异响。
2、解决方法（1）检查泵体的各个部件，如气动隔膜、进出口阀门、减震垫等，发觉问题即时更换或修理。
（2）检查泵体内的液体，如液位是否充足、液体黏度等，保证泵体内的介质流动正常。
气动隔膜泵工作原理及故障排除
气动隔膜泵工作原理及故障排除1.气动控制：通过控制气源气流的通断，实现气动隔膜泵的正反转。
2.吸入冲程：气动隔膜泵的吸入冲程，是通过气源的气流传递到气动隔膜泵内的气室，使之扩张，从而产生负压，吸入被输送的介质。
3.排出冲程：气源的气流转向，使气室收缩，从而推出被吸入气室内的介质，实现流体的输送。
1.泵不能正常启动或停机：首先检查气源压力是否正常，检查气源管路是否有漏气。
如果气源正常，但仍不能正常启动或停机，则可能是气动阀门损坏或阻塞，需要进行维修或更换。
2.泵流量或压力降低：首先检查泵入口和出口是否有堵塞物，如果有，则需要清洗或疏通。
其次检查气源压力是否正常，如果气源压力不足，则需要提高气源压力。
如果以上方法都无效，可能是隔膜损坏，需要更换隔膜。
3.泵出现漏液：首先检查泵的连接部位是否松动，如果有则需要重新紧固。
其次检查隔膜是否损坏或老化，如果是，则需要更换隔膜。
另外，还需要检查密封圈或密封件是否完好，如有损坏则需要更换。
4.泵有异常声响：首先检查气源压力是否正常，如果气源压力不足，则需要提高气源压力。
其次检查连接部位是否松动或密封不良，如果有，则需要重新紧固或更换密封件。
如果以上方法都无效，可能是泵的零部件损坏，需要进行维修或更换。
综上所述，气动隔膜泵的工作原理是通过控制气源气流的通断，使气动隔膜泵实现正反转，并通过气源的气流传递到气动隔膜泵内的气室，从而产生负压吸入介质，再通过气源的气流转向，使气室收缩推出介质，实现流体的输送。
在使用过程中，可能会出现一些故障，需要根据具体情况进行排除。
气动隔膜泵维修资料
气动隔膜泵漏气
总结词
漏气是气动隔膜泵常见的故障之一，可能导致泵的性能下降和输送介质的泄漏。
详细描述
造成气动隔膜泵漏气的原因可能包括密封件老化或磨损、连接处松动或损坏等。处理方法包括更换密封件、拧紧 或更换连接处等。
04
气动隔膜泵的配件与更换
气动隔膜泵的配件介绍
隔膜
隔膜是气动隔膜泵的核心部件，用于 隔离泵腔内的液体和空气，防止液体 进入气室，同时传递气动力。
日常维护保养
每日检查
检查气动隔膜泵的外观是否正常，各部件是 否有松动或异常。
排气管路检查
确保排气管路畅通，无堵塞或漏气现象。
润滑油检查
检查润滑油是否充足，油质是否清洁，如有 问题应及时更换。
电源及气源检查
检查电源及气源是否正常，如有异常应及时 处理。
定期维护保养
每月检查
对气动隔膜泵进行全面检查，包括泵体、隔 膜、阀片等部件的磨损情况。
。
03
运行中调整
根据实际需要，调整气源压力和 流量，以达到所需的输送效果。
02
开机操作
打开电源，调整气源压力至规定 值，启动气动隔膜泵，观察泵的
运行状态，确保无异常。
04
停机操作
先关闭气源，使气动隔膜泵停止 运行，然后关闭电源，清理现场
。
安全操作规范与注意事项
遵守安全规程
在操作气动隔膜泵时，必须严格遵守安全规程，确保人员安全和设备 稳定。
效率。
在水处理领域，气动隔膜泵能够实现高效、低能耗的 水处理过程，提高水质和节约能源。
气动隔膜泵广泛应用于化工、制药、食品、环 保、水处理等领域，用于输送各种腐蚀性液体 、悬浮物、粘稠物料等。
在食品工业中，气动隔膜泵能够保证食品的卫生 安全，避免食品与空气接触，延长食品的保质期 。
2024版年度气动隔膜泵维修课件
仪器检测法
使用压力表、流量计等仪器对泵的性能进行检测， 进一步确定故障原因。
经验判断法
根据维修人员的经验，结合泵的使用情况和故障 现象，判断故障原因。
2024/2/3
12
03
气动隔膜泵常见故障及排除方法
2024/2/3
13
无法启动或启动困难
2024/2/3
检查电源及电气系统
01
确保电源正常，电气系统无故障，如有问题及时修复或更换元
常用工具
螺丝刀、扳手、锤子、钳 子等
2024/2/3
专用工具
隔膜泵拆卸工具、压力表 校准器等
材料准备
密封件、润滑油、清洗剂 等
9
安全防护措施
切断电源
在进行任何维修操作前，必须先切断 电源，确保安全。
注意环境安全
确保维修现场环境整洁，无杂物堆放， 防止绊倒等事故。
穿戴防护用品
维修人员应穿戴好防护眼镜、手套等 防护用品，防止意外伤害。
维修注意事项
在拆卸和安装过程中，要注意保护密封面和隔膜，避免损坏；更换隔膜 时，要选择与泵型号相匹配的隔膜。
19
实例二：压力不稳定调整
压力不稳定现象
气动隔膜泵在运行过程中，出现压力波动、流量不稳定等现象。
2024/2/3
调整步骤
首先检查气源压力是否稳定，调整气源压力至正常范围；然后检查泵进出口阀门是否开启到 位，调整阀门开度；接着检查隔膜是否破损或老化，如有需要则进行更换；最后进行试运行， 观察压力是否稳定。
16
其他常见故障及排除方法
泵体振动或噪音过大
润滑油不足或变质
检查泵体安装是否牢固，各部件是否松动， 如有需要紧固或更换部件；同时检查气源是 否稳定，气压是否符合要求。
手把手教你维修气动隔膜泵
英格索兰气动隔膜泵66６1２0—34４-Ｃ实物图2.拆解上方流体盖
3.拆解下方流体盖
4.拆解两侧流体盖
5.拆解右侧膜片
6.拆解右侧膜片
7.拆解泵支架
8.拆解导向阀
取出导向阀连杆
取出导向阀其她部件9.拆解气阀
轻轻敲打橙黄色得气阀,直到敲出另外一端得活塞
取出活塞
10.整理零部件
二、隔膜泵得维修
隔膜泵得故障主要分为以下几种情况
故障现象原因维修办法
1.隔膜泵排气孔不排气,但能听
到排气声音
隔膜破损更换隔膜
2.排气孔直接排气,但就是隔膜
泵不工作
气阀损坏更换气阀或加油
3.不排气,也不工作导向阀破损检查导向阀
4.隔膜泵工作,但无排力下方球座破损更换下方球座
5.泵循环但不自吸或流量小吸入侧发生气蚀现像检查吸入状态(将泵移近产
品)
阀球得定位不正确或粘滞清洁阀球定位笼周围及阀座区域:如果阀球与阀座磨损或损坏,则更换;通过化学兼容性表检查相容性与弹性体密封件得匹配性;采用更重得阀球材料
阀球丢失(被压入到泵腔内/垫胀丢失) 阀球/阀座磨损(更换):液端出口势胀(管路中增加单向阀);阀球定位笼中得指状端磨损(更换零件)
阀球/阀座损坏或被产品腐蚀通过化学兼容性表检查相容性与弹性体密封件得匹配性
吸入管路堵塞清洁吸入侧歧管或管路:安装
1．进气口加空气过滤器(三联件) 2．定期加油。
气动隔膜泵维修方法
气动隔膜泵维修方法小伙伴们，要是你的气动隔膜泵出问题了，可别慌，咱来看看咋修。
一、不工作或者工作不正常的情况。
要是泵工作不正常，比如说流量小了或者压力不够。
这时候你得看看隔膜是不是破了。
隔膜就像泵的心脏，要是破了，那肯定工作不好。
你可以把泵拆开，检查一下隔膜，要是有破洞，那就得换个新的隔膜啦。
还有哦，进出口的单向阀也很关键。
单向阀要是坏了，就会导致液体回流，流量和压力就不对了。
把单向阀拆下来，看看阀芯有没有磨损或者被东西卡住，清理一下或者换个新的单向阀就好啦。
二、有异常声音的情况。
要是泵在工作的时候有异常的声音，就像人咳嗽或者哼哼一样，那肯定是哪里不舒服了。
这时候你先看看是不是有东西掉进泵里了。
比如说小石子啊，螺丝啊这些小零件。
把泵拆开，仔细检查一下泵腔里面有没有异物。
如果没有异物，那可能是轴承或者连杆的问题。
轴承要是磨损了，就会发出那种嘎吱嘎吱的声音。
连杆要是松动或者变形了，也会有奇怪的声音。
这时候你就得找专业的工具来检查一下轴承和连杆的情况，该换的就换，该修的就修。
三、漏液的情况。
要是发现泵漏液了，这可有点麻烦呢。
先看看密封件是不是坏了。
密封件就像守门员一样，要是它不行了，液体就会跑出来。
检查一下泵体和隔膜之间的密封，还有进出口管道接口处的密封。
如果密封件老化或者损坏了，那就换上新的密封件。
还有一种可能就是泵体本身有裂缝了，这就比较严重了。
你可以用强光手电筒照着泵体，仔细看看有没有裂缝，如果有裂缝，可能就得考虑换个新的泵体啦。
总之呢，维修气动隔膜泵虽然有点小麻烦，但是只要你耐心一点，按照这些方法去检查和维修，一般的问题都能解决的啦。
可别一有问题就想着扔了买新的，修一修还能让它继续好好工作呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、隔膜泵的拆解1
二、隔膜泵的维修 4
三、隔膜泵的保养 4
一、隔膜泵的拆解
英格索兰气动隔膜泵分为EXP和PRO系列，二者虽然在结构上有些差异，但工作原理基本相同，维修方法也相通。
本文以英格索兰气动隔膜泵666120-344-C为例讲解气动隔膜泵的维修。
隔膜泵拆解步骤
1.购买隔膜泵的时候会随机附带一张隔膜泵的维修说明书，维修过程中要依据说明书中进
行维修，其中比较重要的是隔膜泵的结构图纸，维修过程中的拆解和组装要严格依据该图纸，否则会导致隔膜泵无法工作等问题。
英格索兰气动隔膜泵666120-344-C实物图2.拆解上方流体盖
3.拆解下方流体盖
4.拆解两侧流体盖
5.拆解右侧膜片
6.拆解右侧膜片
7.拆解泵支架
8.拆解导向阀
取出导向阀连杆
取出导向阀其他部件
9.拆解气阀
轻轻敲打橙黄色的气阀，直到敲出另外一端的活塞
取出活塞
10.整理零部件
二、隔膜泵的维修
故障现象原因维修办法
1.隔膜泵排气孔不排气，但能听
到排气声音
隔膜破损更换隔膜
2.排气孔直接排气，但是隔膜泵
不工作
气阀损坏更换气阀或加油
3.不排气，也不工作导向阀破损检查导向阀
4.隔膜泵工作，但无排力下方球座破损更换下方球座
5.泵循环但不自吸或流量小吸入侧发生气蚀现像检查吸入状态(将泵移近产
品)
阀球的定位不正确或粘滞清洁阀球定位笼周围及阀座区域:如果阀球和阀座磨损或损坏,则更换;通过化学兼容性表检查相容性和弹性体密封件的匹配性;采用更重的阀球材料
阀球丢失(被压入到泵腔内/垫胀丢失) 阀球/阀座磨损(更换):液端出口势胀(管路中增加单向阀);阀球定位笼中的指状端磨损(更换零件)
阀球/阀座损坏或被产品通过化学兼容性表检查相容
三、隔膜泵的保养
1．进气口加空气过滤器（三联件）定期加油
2．。
