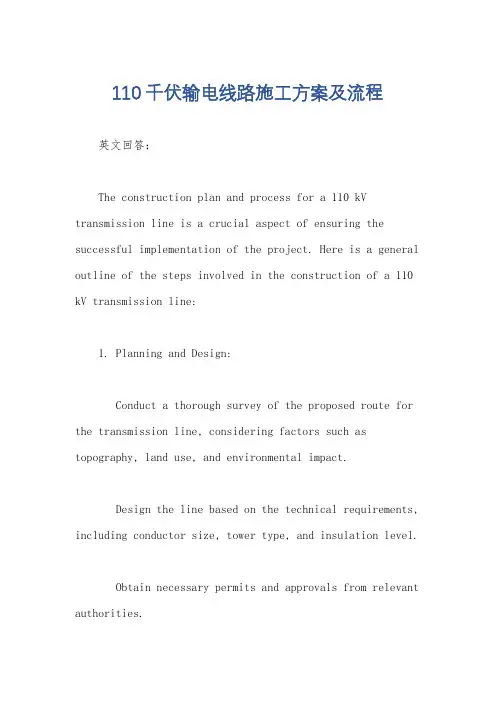

110千伏输电线路施工方案及流程
110千伏输电线路施工方案及流程英文回答：The construction plan and process for a 110 kV transmission line is a crucial aspect of ensuring the successful implementation of the project. Here is a general outline of the steps involved in the construction of a 110 kV transmission line:1. Planning and Design:Conduct a thorough survey of the proposed route for the transmission line, considering factors such as topography, land use, and environmental impact.Design the line based on the technical requirements, including conductor size, tower type, and insulation level.Obtain necessary permits and approvals from relevant authorities.2. Site Preparation:Clear the right-of-way for the transmission line, removing any vegetation or obstacles that may interfere with the construction process.Prepare access roads and temporary work areas for the construction equipment.3. Tower Foundation Construction:Excavate and construct the tower foundations based on the design specifications.Install grounding systems to ensure proper electrical safety.4. Tower Erection:Transport the tower components to the construction site.Assemble and erect the towers according to the design requirements.Install insulators and other necessary equipment on the towers.5. Conductor Stringing:Install the conductors on the erected towers using specialized stringing equipment.Ensure proper tensioning and sagging of the conductors to meet the technical requirements.6. Grounding and Earthing:Establish proper grounding and earthing systems along the transmission line to ensure safety and protection against electrical faults.7. Testing and Commissioning:Conduct various tests, such as insulation resistance tests and high voltage tests, to ensure the integrity and reliability of the transmission line.Commission the line by connecting it to the power grid and verifying its performance under normal operating conditions.8. Restoration and Cleanup:Restore any affected areas to their original condition, including re-vegetation and landscaping.Remove any temporary structures or equipment used during the construction process.中文回答：110千伏输电线路的施工方案和流程是确保项目成功实施的关键。
110千伏输变电工程施工方案
110千伏输变电工程施工方案1施工技术和资料准备我们将从以下几个方面做好技术资料准备工作；1.1 依据公司管理程序的要求，参加施工图会审前，项目部应组织有关人员对施工图进行内审。
1.2 公司工程部、工程项目部等有关人员参加施工图会审和交底。
1.3 由项目部组织有关技术人员，对本工程进行详细的现场调查。
根据调查结果，结合施工图等资料，编制《施工组织设计》、《施工作业指导书》和《安全、环保和文明施工措施》。
1.4 各分部工程开工前，项目部依据各种技术资料、《技术/安全交底制度》的要求及规定，邀请有关管理和技术人员参加，向施工班组进行技术/安全交底，确保全体参与施工人员掌握本工程施工的相关要求。
1.5 主要技术资料供应计划主要技术资料供应计划表材料准备a)、根据工程施工区段由工程部编制材料计划表。
b)、水泥及基础性材料由项目部综合部负责采购、取样检验；c)、项目工程部进行砂石等材料的选场(厂)、取样检验，由项目综合部负责采购；d)、水泥及装置性材料由项目综合部负责运输至施工现场材料站。
1 材料的管理材料采购、检验严格遵守设计要求的规定，所有采购的材料都将在我公司合格的分供方厂家进行采购。
主要材料的采购还应执行下列规定：a)、水泥采购选择有资质、有信誉而且是通过中国水泥产品质量认证委员会认证的国家定点厂家。
选定生产厂家后，每批水泥都必须有厂家试验室出具的试验报告，试验结果必须符合国家标准。
采购的水泥必须有生产日期、生产厂家、标号等标识。
水泥在运输和保管时，应采取防雨和防潮措施，严禁不同品种、不同标号、不同批号的水泥一起堆放，储存水泥的库房应标识醒目。
出厂日期超过三个月的水泥必须补做标号试验，并应根据试验后的实际标号按规定处理。
b)、砂、石采购经调查工地附近有砂、石可供选择。
施工准备阶段由项目工程部负责采、送检、设计混凝土配合比，并进行试配试验，在正式开工前，将检验合格的砂石合格证书及配合比给监理部门备案,由综合部批量采购。
110千伏输变电工程施工方案
涂膜，3厚高聚物改性沥青防水卷材;c） 3） 30厚挤塑聚苯乙烯泡沫塑料板；d）不上人屋面用25厚1： 2水泥砂浆保护层。
b.作业条件基层表面要平整光滑，均匀一致；基层与突出屋面的女儿墙、变形缝、管道等连接部位，要做成圆弧或钝角。
穿过屋面的管道、埋设件等要做基层处理。
机具齐备，垂直运输已安装好。
防水层施工前基层要清扫干净；施工温度在15℃以上。
c.施工操作工艺a）基层处理：基层已找平，并按设计找好坡度，做支平整、坚实、清洁，无凹凸形、尖锐果粒。
b）涂刷基层处理剂：地基层上用喷枪（或长柄棕刷）喷涂（或刷涂）基层处理剂，要求厚薄均匀，允许露底见白, 喷（刷）后干燥4~12h,视温度、湿度而定。
对阴阳角、木落口、管子根部等形状复杂的局部，按设计要求预先进行涂刷胶粘贴剂：先在基层上弹线，排出铺贴顺序，然后在基层上及卷材的底面，均匀涂布胶粘剂，要求厚薄均匀，不允许有露底和凝胶堆积现象，但卷材接头部位110mm不能涂布胶粘剂。
c）铺贴卷材：待基层胶粘剂胶膜手感基本干燥，即可铺贴卷材。
为减少阴阳角和大面接头，卷材要顺长向配置，转身处尺量减少接缝。
铺贴从流水坡度的下坡开始，从两边檐口向屋脊弹出的标准线铺贴，顺流水接搓，最后用一条卷材封脊。
铺时用厚纸筒重新卷起卷材，然后按弹线铺展开卷材，铺贴卷材不得皱折，也不得用力拉伸卷材，每隔1m对准线粘贴一下，用滚刷用力滚压一遍以排出空气，最后再用手持铁辐顺序滚压粘贴牢固。
d）卷材接头的粘贴：卷材铺好压粘后，将搭设部位的结合面清除干净，并采用与卷材配套的接缝胶粘剂在搭接缝粘全面上涂刷，做到均匀、不露底、不堆积，并从一端开始, 用手一边压合，一边驱除空气，最后再用持铁辐顺序滚压一遍，使粘结牢固。
e）收口处理：卷材末端收头处或重叠三层处，须用氯磺化聚乙烯等曲缝膏密封，在密封膏沿未固化时。
再107胶水泥砂浆压缝封闭。
立面卷材收头的端部要裁齐，并用压条或垫片钉压固定，上口用密封材料封固。
110kv输电线路工程施工组织设计
110kv输电线路工程施工组织设计1. 工程概况110kV输电线路工程是连接不同地区的电力系统，实现电力传输的重要设施。
其施工涉及到线路的安装、架设、接地、绝缘、连接等多个环节，需要对地形、气候、物料、设备等多个因素进行综合考虑。
110kV输电线路的工程规模庞大，施工难度较大，因此需要制定科学合理的施工组织设计方案，以确保工程的顺利进行。
2. 施工组织设计原则(1) 安全第一110kV输电线路工程的施工过程涉及到高压电力设备，存在一定的安全风险。
因此，施工组织设计的首要原则是安全第一，要在施工前制定详细的安全计划和应急预案，确保工程施工过程中的安全保障措施得到有效执行。
(2) 精细化管理110kV输电线路工程施工涉及到多个工序和工种，需要进行精细化管理。
要明确各个工序的责任人，制定详细的工序计划和施工方案，确保施工过程有序进行。
(3) 资源合理配置110kV输电线路工程施工需要大量物料和设备，要合理配置资源，确保施工进度和质量。
要提前做好物料采购和设备租赁计划，避免资源浪费和缺乏。
(4) 质量控制110kV输电线路工程是关乎电力系统正常运行的重要设施，质量控制至关重要。
要在施工前制定详细的质量控制计划和验收标准，引入第三方检测机构进行质量监督，确保工程质量符合相关标准。
3. 施工组织设计内容(1) 施工组织结构设计110kV输电线路工程施工组织需要明确施工单位的组织结构，包括总包单位、分包单位、监理单位等各方的职责和权限。
要确定施工单位的实际情况和经验水平，以保证施工工作的顺利进行。
(2) 施工进度计划110kV输电线路工程施工进度较长，要制定详细的施工进度计划，明确各项工作的开始时间、完成时间和交接时间。
要根据实际情况进行调整，确保工程按计划进行。
(3) 安全保障措施110kV输电线路工程的施工属于高危作业，需要制定详细的安全保障措施。
要对施工人员进行安全教育和培训，保证其了解施工现场的安全风险和应急处理方法；要落实现场安全检查和巡视制度，确保施工过程中安全隐患得到及时排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
群科新区110kV输电线路工程架线分部工程施工方案青海黄化电业实业公司群科新区110kV输电线路工程施工项目部2016年7月30日批准：年月日审核：年月日编制：年月日目录第一章工程概述 (1)第一节架线施工情况 (1)第二节架线施工原则 (1)第三节编制依据/引用文件 (2)第二章施工准备/技术论证 (2)第一节技术准备/资料分析 (2)第二节机具准备 (4)第三节中间级导引绳的展放程序和方法 (12)第四节所采用的架线方式、技术要求和安全措施 (13)第三章跨越架搭设 (20)第一节一般规定 (20)第二节跨越施工工艺要求 (23)第三节安全措施 (24)第四章放线作业 (27)第一节绝缘子串及滑轮升挂 (27)第二节人工展放牵引绳 (28)第三节张力展放地线 (29)第四节张力放线中故障的预防和处理 (31)第五章紧线挂线 (35)第一节导线挂线和紧线 (35)第二节地线紧线工作 (36)第三节过轮锚和反向锚 (36)第四节直线塔导线升空 (37)第五节画印 (38)第六节驰度观测和调整 (39)第六章 0PGW复合光缆架设 (40)第一节牵引布放要求 (40)第二节光缆接续、终端 (41)第三节光缆中继段测试 (41)第七章附件安装 (41)第一节直线塔悬垂线夹安装 (41)第二节防振锤安装 (42)第三节耐张塔跳线安装 (43)第八章质量保证措施 (44)第九章安全保证措施 (45)第一节张力放线的安全措施 (45)第二节牵引场转向布置的安全措施 (46)第三节地线连接的安全措施 (46)第四节紧线施工的安全措施 (46)第五节附件安装及平衡挂线的安全措施 (47)第六节预防电击的安全措施 (47)第十章主要设备、工器具管理 (56)第十一章跨越带电线路施工设备、工器具及材料的检测 (59)附录常用表格及常用数据计算方法 (62)一、常用表格 (62)二、几种常用数据的计算方法 (62)第一章工程概述第一节架线施工情况本工程线路起于330kV吉祥变电站110kV出线侧，止于群科新区110kV变电站，额定电压为110kV，线路由330kV吉祥变电站110kV出线侧采用电缆出线至双回路电缆终端塔，双回架空走线至群科新区110kV变电站双回路终端塔，分别采用单回路架空进入群科新区110kV变电站，形成110kV吉群新I回、II回线路。
线路除群科新区变电站进线终端采用单回路架设外，其余段均采用同塔双回路架设，其中单回路架空长0.04km，双回路架空线路长2×4.6km，双回电缆路径长2×0.26km，折合单回路长约9.76km。
铁塔共（原设计17基），其中双回路直线塔4基，双回路转角塔10基，单回路转角塔2基，双回路终端钢管杆1基，转角塔占75%本工程采用以下塔型：第二节架线施工原则通过本工程施工设计图的理解和实际地形地貌的特点及结合我施工力量自身条件的了解，经过我施工项目部工程技术人员的精心设计及充分论证和多方比较，最终确定本工程架线施工工艺以安全为第一准则，交叉跨越电力线一般采取停电跨越方式，特殊跨越搭设跨越架，主要采取人工机械带软牵引放线，特殊跨越档位和OPGW复合光缆采用张力牵引放线，确保施工质量和进度。
第三节编制依据/引用文件1、《超高压输电线路张力架线施工工艺导则》SDJ226-87122、《国家优质工程审定与管理办法》2006版3、《110kV-500kV架空电力线路施工及验收规范》GB50233-20054、《电力建设安全工作规程第2部分：架空电力线路》DL/5009.2 — 20055、《放线滑轮基本要求、检测规定及测试方法》DL/T 6856、《输电线路施工机具设计、试验基本要求》DL/T8757、《跨越电力线路架线施工规程》DL/T51068、《红果220kV变～鲁番110kV牵引变110kV线路π接入东湖110kV变线路工程施工设计图及施工图审查会议纪要及有关文件》9、监理、设计往来工程联系单10 业主及上级部门的有关文件第二章施工准备/技术论证第一节技术准备/资料分析本工程由于孤立档较多，符合一个放线阶段的耐张段长较短，考虑实际地形条件及工期要求和工程施工性价比，导、地线展放及OPGW光缆通信阶段使用张力机放线，主要采取人工机械展放导引绳。
架空线路概况1）双回路长2*4.86km，单回路长0.04km2）地形系数：山地0.98km占20%；丘陵0.98km占20%；平地：2.94km 占60%3）全线共有17基塔，其中双回路直线塔4基，双回路转角塔10基，单回路转角塔2基，双回路终端钢管杆1基，转角塔占754）交叉跨越情况：5）线路气象条件组合为：第二节机具准备根据本工程施工设计和实际地形地貌的特点，结合我施工力量自身条件，按照以下所列选用主要工器具1、主要工器具选择牵引绳展放紧线附件安装2、部分工器具规格白棕绳钢丝绳规格卸扣规格各种形式的滑轮起重量3、主要工器具准备/牵张场布置3.1 放线滑车的选择a) 与牵放方式相配合，采用一牵一展放方式，选用单轮放线滑车；b)OPGW放线滑车轮槽底直径应不小于OPGW直径的40倍，且不小于90mm。
c)导线放线滑车轮槽底直径符合DL/T685的规定，本工程导线选用滑车规格为Ф660mm，槽底直径为Ф90mm，轮槽满足规定要求。
d)滑车轮槽接触导线部分要求挂橡胶。
e)放线滑车应满足强度的要求，根据标段计算最大荷载，确定放线滑车允许承载能力。
3.1.1存在下列情况之一时，必须挂双放线滑车，双滑车间用支撑杆间隔。
a) 垂直荷载超过滑车的最大额定工作荷载时。
b)接续管及接续管保护套过滑车时的荷载超过其允许荷载(通过试验确定)，可能造成接续管弯曲时。
c)放线张力正常后，导线在放线滑车上的包络角超过30°时。
3.1.2 导线在滑车上的包络角超过30°时。
在1000kV线路可能较多,应对每个放线施工段计算放线张力和牵引力,再验算放线滑车的包络角, 计算方法与500kV导则相同，计算略。
3.1.3放线滑车悬挂方法放线滑车悬挂方法可根据施工段所需放线张力及滑车承载能力确定，对牵引力较大或有重要跨越物，可提高放线滑车悬挂高度，降低放线张力。
放线滑车悬挂一般有两种方法，即常规挂法和高挂法:a) 常规挂法：放线滑车悬挂在绝缘子串下。
b)高挂法：放线滑车通过挂具悬挂在横担上，挂具长度可根据对跨越物距离要求确定。
c)同相放线滑车的悬挂必须等高，相邻放线滑车间的水平距离应不小于1.5m（通常相距横担珩架的一个或几个节间）。
双滑应用支撑连杆固定，支撑连杆有效长度接近两滑车挂点间的距离。
3.1.4 放线滑车常规挂法1) 直线塔、直线转角塔。
放线滑车直接悬挂在绝缘子串下。
2) 耐张塔和耐张转角塔。
用挂具直接悬挂在横担的合适位置处，该位置应安全可靠，作业方便。
3) 挂具采用钢丝绳套时安全系数应不小于4。
3.1.5 放线滑车高挂法当采用常规挂法不能满足施工要求时，放线滑车悬挂应采取高挂法。
3.1.6应验算转角塔放线滑车受力后是否与横担下平面相碰,滑车与横担下平面相碰时，必须采取以下措施使其不碰横担：a) 加长挂具长度。
b) 用压线滑车压线，即增加滑车的垂直荷载。
c) 减小放线张力。
d) 以临时挂架或能起临时挂架作用的其他方法悬挂滑车3.2 施工区段选择及牵引场、张力场确定3.2.1本工程依据设计特点，孤立档较多，全线42基铁塔，其中耐张塔32基，直线塔10基，所以只在特殊跨越中和光缆施工中采用张力放线，光缆施工张力放线段长依据实际地形条件和盘长确定。
3.2.2 放线区段长度应控制在6～8km，且不超过20个放线滑车为原则。
3.2.3 当牵张机设场位置较多或存在多种施工区段划分方案时，应进行优化，选择最佳施工方案，施工段划分方案优选顺序如下：a) 优先选用全标段各施工区段放线滑车数量符合规定要求，且全标段架线施工段总数量最少的方案。
b) 选用施工区段长与数盘导线累计线长相近的方案，以减少接续管数量。
c) 选用便于跨越施工，停电作业时间最短的方案。
d) 选用上扬杆塔作施工区段起止塔的方案。
3.3牵引场、张力场的选择：1) 牵引机、张力机能直接运达，或道路桥梁稍加修整加固后即可运达。
2) 场地地形及面积满足设备、导线布置及施工操作要求。
3) 相邻直线塔允许作过轮临锚，作过轮临锚塔的条件是要符合设计和施工操作的要求：①锚线角不大于设计规定值。
②锚线及压接导线作业无特殊困难。
3.4 牵引场、张力场布置应注意的事项：a) 牵引机、张力机（或多台张力机对称）一般布置在线路中心线上。
根据机械说明书的要求确定牵引机、张力机出线所应对准的方向。
b)牵引机、张力机进出口与邻塔悬点的高差角不宜超过15°。
c)牵引机卷扬轮、张力机导线轮、导线线轴、导引绳及牵引绳卷筒的受力方向均必须与其轴线垂直。
d)钢丝绳卷车与牵引机的距离和方位、线轴架与张力机的距离和方位应符合机械说明书要求，且必须使尾绳、尾线不磨线轴或牵引绳卷筒。
e) 牵引机、张力机、钢丝绳卷车、线轴架等均必须按机械说明书要求进行锚固。
f) 下一施工段导线线轴的堆放位置不应影响本段放线作业。
g) 小牵引机应布置在不影响牵放牵引绳和牵放导线同时作业的位置上。
h) 锚线地锚坑位置应尽可能接近弧垂最低点。
3.5受地形限制，牵引场选场困难而无法解决时，可通过转向滑车转向布场。
转向滑车可设一个或几个。
张力场不宜转向布场。
牵引场转向布场应注意如下各点：a) 每一个转向滑车的荷载均不得超过所用滑车的允许承载能力。
各转向滑车荷载应均衡，即转向角度应相等。
b) 靠近邻塔的最后一个转向滑车应接近线路中心线。
c) 靠近牵引机的第一个转向滑车应使牵引机受力方向正确。
d) 转向滑车应使用允许连续高速运转的大轮槽专用滑车，每个转向滑车均应可靠锚定。
e) 转向滑车围成的区域及其外侧为危险区，不得放置其他设备材料，工作人员不应进入，牵引机转向布场平面见下图。
1－牵引绳； 2－转向滑车地锚； 3－转向滑车牵引场转向平面布置图第三节中间级导引绳的展放程序和方法小规格导引绳牵放大规格导引绳。
利用初级导引绳牵放二导引绳、二导引绳牵引三导引绳，以此类推，逐级牵放，牵放方式为一牵一，最终牵引出所需规格导引绳。
用一根导引绳牵放多根导引绳。
利用飞行器展放出导引绳和该导引绳所在的多轮放线滑车，用与牵放导线相似的方法，同时牵放出多条导引绳。
用一条导引绳允许一次同时牵放导引绳的条数应经过计算确定，宜可通过多次牵放得到所需的条数。
将牵放出的导引绳，除留下一根外，其余均从第一根导引绳的放线滑车中挪移到相应的放线滑车中。
本工程导线牵引绳采用直径11mm，地线牵引绳选用直径8.0mm，不牵放二导引绳。
