医用超声设备原理
医用彩超设备原理及维修
医用彩超设备原理及维修医用数字化彩超作为现代化医院的常规设备，在外周血管、心脏、妇产科、腹部、小器官等诊断方面发挥着不可替代的作用，由于平时使用量大，所以维修保养工作是重中之重。
本文从彩超的基本工作原理出发，深度剖析故障原因，发现问题根源，精准排除以达到延长设备寿命提高经济效益的目的，同时也希望能为同行提供积极有益的帮助。
标签：医用彩超；设备原理；维修1 彩超的基本工作原理现在主流的医用彩超设备，其数字化前级可将信号自动数字化处理，扫描变换装置也進行数字化处理，所以该类彩超被称作全数字化彩超。
目前该设备在全国各级医院的诊断中使用非常广泛，常常用于外周血管、心脏、妇产科、腹部、小器官等诊断。
彩超软件以微软操作系统作为该设备控制平台，通过微机进行管理和控制，其Tru-Scan平台具有对原始数据的存储、分析和处理功能，软件包的图像处理能力强大，全局性管理简化了流程提高了效率。
彩超硬件上前级为波束合成装置，后级是扫描变换装置，扫描变换装置是数字化结构的，波束合成装置中是数字化前级。
笔者将一些经典的维修案例进行剖析，具体情况如下。
2 故障维修案例分析2.1 故障案例一2.1.1 故障现象描述开启电源后，按启动按钮，屏幕无法正常显示信号，打开设备后处于屏幕黑屏状态。
2.1.2 故障分析处理彩超前端和后端构成设备的硬件部分，可依据开机启动的顺序来分析故障原因。
如果彩超正常开机时，交流电源接通后系统待机，点击启动按键后，整机通电并自检并初始化设备，初始化结束后进入超声界面。
本次故障中开机后屏幕黑屏无任何显示，无法进入操作界面，故障应该集中在显示屏或主机上，进一步观察，发现主机未听到开机后的电源运转的声音，初步判断是设备后端的问题。
2.1.3 故障排除方法设备后端包括：主板、AGP显卡、ATX电源、ECG卡、ETHERNET卡、硬盘及PC2IP2B板等。
将设备后端部件拆开，接入交流电源220 V到后端。
在主板上短接7、9脚PW-ON开关跳线，发现后端设备仍然无法启动，怀疑ATX 电源问题。
医用超声诊断仪器概论
超声诊断仪器的分类 结构 原理
2 M型诊断仪——运动调制
M型超声成像诊断仪适用于对运动脏器如心脏的探查 由于其显示的影像是由运动回波信号对显示器扫描线实行辉 度调制;按时间顺序展开而获得一维空间多点运动时序 motiontime图;故称之为M型超声成像诊断仪;其所得的图像 也叫作超声心动图
超声诊断仪器的分类 结构 原理
1 A型诊断仪——幅度调制
提取回波幅度的超声诊断仪器 A 型诊断仪
如图 1 超声回波信号以波的形式显示，回波信号的强弱由波 形幅度的高低，以示波器的纵向 Y 轴来反映，回波信号的传播时间 由示波器横向 X 坐标轴来显示。 根据深度等于声速乘以时间除以 2 的关系，所以从 A 型诊断仪上可 得到声束某一方向，各个深度点的回波幅度变化的波形图。
3 按利用的物理特性分类
1回波式超声诊断仪 如A型 M型 B型 D型等 2透射式超声诊断仪 如超声显微镜及超声全息成像系统
4 按医学超声设备体系分类
A型 M型 B型 D型 C型 F型等
超声诊断仪器的分类 结构 原理
1 A型诊断仪——幅度调制
A型超声诊断仪因其回声显示采用幅度调制amplitude modulation而得名
y
x 图 1 A 型诊断仪的超声回波信号以波的形式 显示 在临床上可根据回波密度、幅度，衰减程度,衰减速度，来诊断 脏器组织的回波特性，还可根据回波的深度位置，确定脏器的几何 尺寸（厚度）。由于 A 型诊断仪所显示的波形图只能反映某一方向 的一维深度各点的回波波形信息，缺少解剖形态，目前除了在眼科 超声还在应用外，已很少应用。
A型超声诊断仪适应于医学各科的检查;从人的脑部直至 体内脏器 其中应用最多的是对肝 胆 脾 肾 子宫的检查 对眼 科的一些疾病;尤其是对眼内异物;用A型超声诊断仪比X线透 视检查更为方便准确 在妇产科方面;对于妇女妊娠的检查以 及子宫肿块的检查;都比较准确和方便
医学超声原理基础知识
医学超声原理基础知识
超声波是一种高频机械波，其频率超过人类听觉范围，通常被用于医学成像和诊断。
超声成像的原理基于超声波在不同组织中传播速度不同的特性。
当超声波穿过人体组织时，会发生反射、散射和衍射，这些现象提供了有关组织结构和性质的信息。
超声成像系统由超声发射器（探头）、接收器、图像处理器和显示器组成。
超声探头发射超声波并接收其回波，然后将这些信息传输到图像处理器进行处理，最终在显示器上呈现出人体组织的结构图像。
超声成像可以显示器官、血管、肌肉和其他软组织的形态和功能，对于心脏、肝脏、肾脏等器官疾病的诊断具有重要意义。
此外，超声波还可用于测量血流速度和方向，这被称为多普勒超声。
多普勒超声通过测量血液回波的频率变化来计算血流速度和方向，可用于评估心血管疾病、血栓形成等情况。
总的来说，超声成像的原理基于超声波在组织中传播的特性，利用超声波的反射、散射和衍射等现象获取人体组织的结构和功能信息，对医学诊断具有重要意义。
超声刀的原理与作用
超声刀的原理与作用
超声刀是一种利用超声波振动进行切割的医疗设备，它在外科手术中具有广泛
的应用。
超声刀的原理是利用高频振动产生的热能来切割组织，其作用是在手术中实现快速、精准的切割，减少出血和组织损伤。
超声刀的原理是利用超声波振动产生的高频热能来切割组织。
超声波振动是一
种机械波，其频率高于人类听觉的范围，通常在20kHz以上。
当超声波振动作用
于组织时，会产生摩擦热，导致组织的局部升温，从而使细胞蛋白质凝固，达到切割的效果。
超声刀的切割过程中，由于超声波振动的高频率和局部升温的作用，可以实现精细的切割，减少对周围组织的损伤。
超声刀在手术中的作用主要体现在以下几个方面：
1. 快速切割，超声刀利用高频振动和局部升温的特性，可以快速切割组织，提
高手术效率。
2. 减少出血，超声刀在切割组织的同时，可以通过局部凝固作用，减少手术过
程中的出血量，有利于手术操作和术后恢复。
3. 保护周围组织，由于超声刀的切割精细，可以减少对周围组织的损伤，有利
于手术部位的愈合和功能的保留。
4. 适用范围广，超声刀适用于各种手术，包括神经外科、骨科、泌尿外科等多
个领域，具有广泛的应用前景。
总之，超声刀作为一种先进的医疗设备，利用超声波振动的原理，实现了快速、精准的组织切割，减少了手术过程中的出血和组织损伤，为临床手术带来了便利和安全。
随着科技的不断进步，超声刀在医疗领域的应用前景将会更加广阔，为患者带来更好的治疗效果。

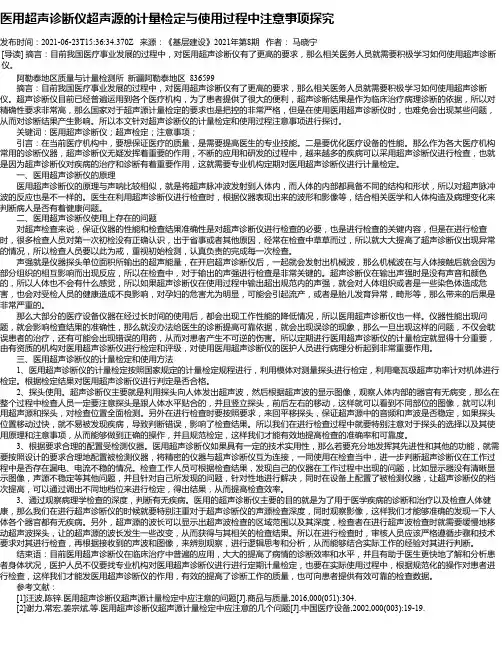

医用超声诊断仪超声源的计量检定与使用过程中注意事项探究
医用超声诊断仪超声源的计量检定与使用过程中注意事项探究发布时间：2021-06-23T15:36:34.370Z 来源：《基层建设》2021年第8期作者：马晓宁[导读] 摘言：目前我国医疗事业发展的过程中，对医用超声诊断仪有了更高的要求，那么相关医务人员就需要积极学习如何使用超声诊断仪。
阿勒泰地区质量与计量检测所新疆阿勒泰地区 836599摘言：目前我国医疗事业发展的过程中，对医用超声诊断仪有了更高的要求，那么相关医务人员就需要积极学习如何使用超声诊断仪。
超声诊断仪目前已经普遍运用到各个医疗机构，为了患者提供了很大的便利，超声诊断结果是作为临床治疗病理诊断的依据，所以对精确性要求非常高，那么国家对于超声源计量检定的要求也是把控的非常严格，但是在使用医用超声诊断仪时，也难免会出现某些问题，从而对诊断结果产生影响。
所以本文针对超声诊断仪的计量检定和使用过程注意事项进行探讨。
关键词：医用超声诊断仪；超声检定；注意事项；引言：在当前医疗机构中，要想保证医疗的质量，是需要提高医生的专业技能。
二是要优化医疗设备的性能。
那么作为各大医疗机构常用的诊断仪器，超声诊断仪无疑发挥着重要的作用，不断的应用和研发的过程中，越来越多的疾病可以采用超声诊断仪进行检查，也就是因为超声诊断仪对疾病的治疗和诊断有着重要作用，这就需要专业机构定期对医用超声诊断仪进行计量检定。
一、医用超声诊断仪的原理医用超声诊断仪的原理与声呐比较相似，就是将超声脉冲波发射到人体内，而人体的内部都具备不同的结构和形状，所以对超声脉冲波的反应也是不一样的。
医生在利用超声诊断仪进行检查时，根据仪器表现出来的波形和影像等，结合相关医学和人体构造及病理变化来判断病人是否有着健康问题。
二、医用超声诊断仪使用上存在的问题对超声检查来说，保证仪器的性能和检查结果准确性是对超声诊断仪进行检查的必要，也是进行检查的关键内容，但是在进行检查时，很多检查人员对第一次初检没有正确认识，出于省事或者其他原因，经常在检查中草草而过，所以就大大提高了超声诊断仪出现异常的情况，所以检查人员要以此为戒，重视初始检测，认真负责的完成每一次检查。

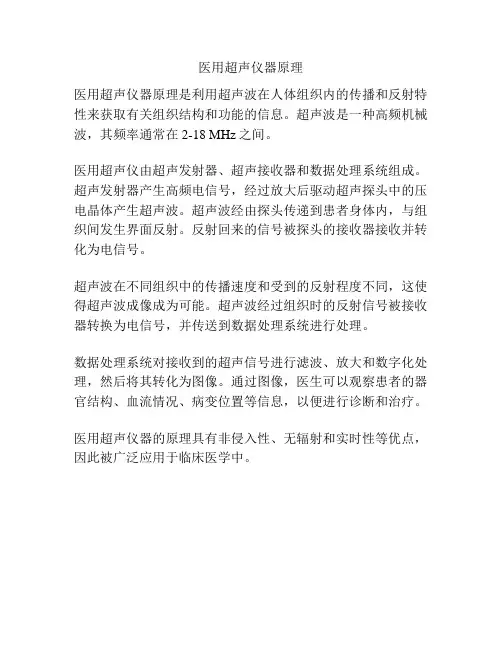

医用超声仪器原理
医用超声仪器原理
医用超声仪器原理是利用超声波在人体组织内的传播和反射特性来获取有关组织结构和功能的信息。
超声波是一种高频机械波，其频率通常在2-18 MHz之间。
医用超声仪由超声发射器、超声接收器和数据处理系统组成。
超声发射器产生高频电信号，经过放大后驱动超声探头中的压电晶体产生超声波。
超声波经由探头传递到患者身体内，与组织间发生界面反射。
反射回来的信号被探头的接收器接收并转化为电信号。
超声波在不同组织中的传播速度和受到的反射程度不同，这使得超声波成像成为可能。
超声波经过组织时的反射信号被接收器转换为电信号，并传送到数据处理系统进行处理。
数据处理系统对接收到的超声信号进行滤波、放大和数字化处理，然后将其转化为图像。
通过图像，医生可以观察患者的器官结构、血流情况、病变位置等信息，以便进行诊断和治疗。
医用超声仪器的原理具有非侵入性、无辐射和实时性等优点，因此被广泛应用于临床医学中。
《医疗器械概论》 第二篇第3章 医用超声设备
第四节 医用超声诊断设备的通用要求
2.成像质量要求
（1）B/M模式 ⑤切片厚度：指垂直于扫查平面方向上显示的组织厚度。 ⑥几何位置精度：指显示和测量目标实际尺寸和距离的准确度，包括横向几何位置 精度、纵向几何位置精度。 ⑦M模式的时间显示误差。
熟悉 超声波的特性、典型的超声诊断设备 了解 医用超声治疗设备、医用超声诊断设备的通用要求
第三章 医用超声设备
第一节 超声基本概念
第一节 超声基本概念
1. 简介
（1）声波：声波是物体机械振动状态（或能量）的传播形式。 声波产生的两个条件： 声源 ---------------------------- 传播介质
（3）超声波的产生 ①自然界中：昆虫、哺乳动物（如海豚、蝙蝠）能发出超声；风声、海浪声、喷气 飞机的噪声等含有超声成分。 ②临床：压电晶体材料制成的超声探头。
第节 超声基本概念
1. 简介
（4）超声波的临床应用 ①超声诊断：利用超声在人体中传播的物理特性，对人体内部脏器或病变进行体层 显示，获取活体器官和组织的断面解剖图像，据此对疾病进行诊断。
第三章 医用超声设备
杨鹏飞 高级工程师 理学院计算机教研室、宁夏医科大学总医院核医学科
第三章 医用超声设备
目录
第一节 超声基本概念 第二节 医用超声诊断设备 第三节 医用超声治疗设备 第四节 医用超声诊断设备的通用要求
第三章 医用超声设备
学习目标
掌握 超声波的定义、医用超声诊断的原理、超声波的生 物效应
（cm2.s）]。
临床应用中使用超声耦合剂减少探头和皮肤间的声阻抗
请解释医用成像设备的工作原理及应用
请解释医用成像设备的工作原理及应用医用成像设备是一种非常重要的医疗设备，通过不同的技术原理，可以帮助医生对患者进行准确的诊断和治疗。
本文将解释医用成像设备的工作原理及应用。
一、X射线成像设备X射线成像设备是常见的医用成像设备之一，它工作的原理是利用X射线的穿透能力，将患者体内的结构图像显示出来。
具体工作步骤如下：1. 发射X射线：X射线发射器会产生高能量的X射线束，它们经过滤波器和减压阀控制，调整射线的能量和强度。
2. 穿透人体：患者需要躺在X射线成像设备的检查台上，X射线束穿透患者的身体，并被放置在其后方的探测器接收。
3. 探测信号：接收到的X射线通过探测器转化为电信号，并传送给计算机进行处理。
4. 图像形成：计算机对接收到的信号进行处理和重建，最后以图像的形式显示在显示器上，供医生进行诊断。
X射线成像设备应用广泛，常用于检查骨骼、胸部、腹部、头部等部位的病变。
它可以帮助医生发现肿瘤、骨折、肺炎等疾病，对于外伤和内部异常的诊断具有重要价值。
二、超声波成像设备超声波成像设备利用了超声波在不同部位组织中传播速度不同的原理，通过声波的回波信号来生成图像。
其工作原理如下：1. 发射声波：超声波成像设备的探头会发射高频声波，并通过患者的皮肤传入体内。
2. 回波信号接收：声波在体内组织中传播时，会遇到不同的介质边界，部分声波会反射回来，这些回波信号被探头接收。
3. 信号处理：探头接收到的回波信号会转化为电信号，并传送给计算机进行处理。
4. 图像重建：计算机根据接收到的信号进行处理和分析，最终以图像的形式显示在显示器上。
超声波成像设备在产科、心脏病学、肝脏病学等领域具有广泛应用。
它可以帮助医生观察胎儿发育、检测心脏病变、评估肝脏病变等，是一种无创的成像手段。
三、磁共振成像设备磁共振成像设备是一种利用核磁共振原理来获取图像的设备。
其工作原理如下：1. 生成磁场：磁共振成像设备通过产生强大的恒定磁场，使人体内的水分子的核自旋进入平衡态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用超声设备原理
超声波是一种频率高于人类听觉范围的声波，其频率通常在1-30 MHz之间。
医用超声设备是一种利用超声波进行医学诊断和治疗的仪器。
它通过发射超声波并接收其回波，利用回波的强度、时间和频率信息来生成人体内部组织的图像。
医用超声设备的原理基于超声波在不同介质中传播的特性。
当超声波从一个介质传播到另一个介质时，会发生反射、折射和透射。
这些现象使得医用超声设备能够通过分析回波的特性来获得有关人体内部组织的信息。
医用超声设备主要由超声发射器、超声接收器、图像处理系统和显示器组成。
超声发射器是一个能够产生超声波的装置，通常使用压电晶体或磁致伸缩材料作为超声波的发射源。
超声接收器则用于接收回波信号，并将其转化为电信号。
图像处理系统负责对接收到的信号进行处理和分析，以生成人体组织的图像。
显示器用于显示生成的图像，供医生进行诊断和治疗。
医用超声设备的工作过程可以分为发射、接收和处理三个步骤。
在发射阶段，超声发射器会发出一束超声波，这些超声波会经过人体组织并发生反射、折射和透射。
部分超声波会被组织中的不同结构反射回来，形成回波信号。
在接收阶段，超声接收器会接收到这些回波信号，并将其转化为电信号。
接收到的信号会经过放大和滤波
等处理，以提高信号的质量。
在处理阶段，图像处理系统会对接收到的信号进行处理和分析，以生成人体组织的图像。
医生可以通过观察图像来判断人体内部组织的情况，进行诊断和治疗。
医用超声设备具有许多优点。
首先，它是无创的，不会对人体造成伤害，因此可以广泛应用于各种临床场景。
其次，超声波在不同组织中的传播速度不同，可以提供不同组织的声阻抗差异信息，从而能够清楚地显示不同组织的边界和结构。
此外，医用超声设备还可以实时显示图像，方便医生进行实时观察和操作。
然而，医用超声设备也存在一些局限性。
首先，超声波的穿透能力有限，对于骨骼和气体等高密度结构的成像效果较差。
其次，超声图像的分辨率相对较低，无法显示微小的结构和病变。
此外，超声波的传播受到组织的吸收、散射和衍射等因素的影响，可能导致图像的失真和噪声。
医用超声设备利用超声波的特性来生成人体内部组织的图像。
它通过发射超声波并接收其回波，利用回波的强度、时间和频率信息来获得有关组织的信息。
医用超声设备具有无创、实时显示等优点，但也存在穿透能力有限和分辨率较低等局限性。
随着技术的进步，医用超声设备将在医学领域中发挥越来越重要的作用。
