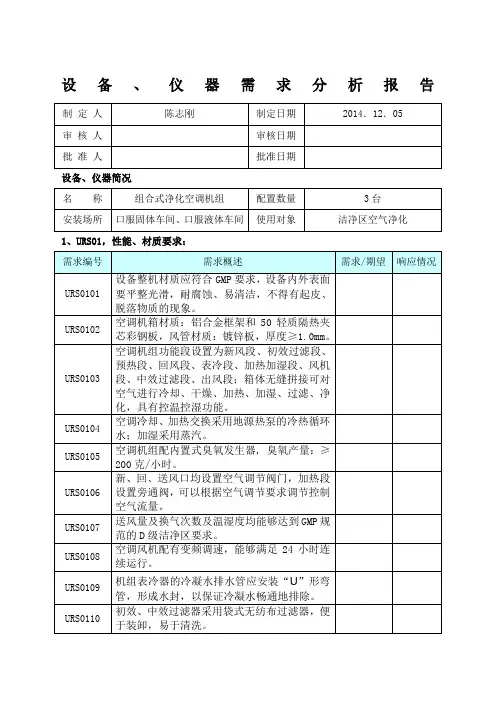

净化型组合式空调机组技术要求（URS）
URS-01标准及总体要求
编号要求内容
1、机组设计、制造、运输、调试、运行、保养等过程除了要满足GB/T-2008《组合式空调机组》标准所规定以外，还要满足设计院图纸要求、现行版GMP体系等规定要求；
2、机组的冷量、热量、风量、压头、噪音、振动等指标均应满足本URS文件规定要求；
3、设备电源系统、控制系统所选用的器件、电线等应为国家优级产品，可长期稳定工作；URS-01
6、设备各处保护、装饰涂层应均匀，不得存在起皮、剥落或其它缺陷；
7、各附属物的安装位置要求准确，各部分均不应存在妨碍安装、检修或清洁的缺陷；8、设备不用时，表冷、加热及冷凝水可完全排净；
9、人能接触到的设备部位不能有锋利的边缘与尖角；
10、设备安装必须具有可靠的接地。

URS-02空调箱体
编号要求内容
1、空调箱体采用模数化箱体结构，具有自主专利的密封结构，外形美观大方；
2、箱体面板采用内、外钢板中间充注聚氨酯发泡材料，面板具有隔热性能好、承压变形量小、防腐等性能；
3、箱面子板外板接纳覆膜彩钢板，板厚不得低于0.5mm,内板接纳镀锌钢板或不锈钢板，板URS-02
厚不得低于0.5mm，内外板之间应具有防冷桥措施，不得直接接触；
4、内、外板中间充注无氟硬质非燃性或阻燃性聚氨酯发泡材料，密度不得小于42kg/m3；
5、机组必须有防冷桥措施，机组在运行时，不得出现冷桥和凝露现象。

按照欧洲标准
N1886-1998规定方法测试，机组冷桥因子应达到欧洲标准的TB1级且不得低于0.80，面板的传热系数应达到欧洲标准的T2级且不得高于0.55w·k-1·m-2（须提供XXX或国家压缩机制冷设备质量监督检验中心出具的检验报告）;
4、设备电源系统、控制系统、冷水系统布局合理、不相互影响；
5、设备的内部各零部件光洁、不得有任何油污、灰尘及其他物质存在；
1
编号请求内容
6、机组箱体应具有足够的强度，保证在运输、安装、启动、运行、停止后，不出现凹凸变形。

按照GB/T-2008《组合式空调机组》标准检测，当机组内静压保持正压1000Pa时，箱体变形率不得大于0.75mm/m（须提供XXX或国家压缩机制冷设备质量监督检验中心出具的检验报告）；
7、箱体应具有良好的气密性，按照GB/T-2008《组合式空调机组》标准检测，当机组内静压保持正压1000Pa时，机组的漏风率不得大于0.05%（须提供XXX或国家压缩机制冷设备质量监督检验中心出具的检验报告）；
8、机组检修门边框要求采用防凝露性能好的塑钢材料，双层密封，多点锁扣，所有检修门内均配有低压安全检修灯，控制开关设置在箱体外侧；
9、负压段检修门为外开式，正压段检修门为内开式；
10、机组配置送风、回风和新风风阀，为对开多叶密闭调节阀（手动或电动，铝合金材质，符合T308-1尺度请求），请求密封良好，并有开度指示，配置手动或电动履行器；11、各功能段设置低压照明灯，并提供24V或36V变压器；
12、机组底架应采用“C”型钢或槽钢，并作防腐处理；
13、风机段、加湿段和其他需要的中央安装直径不小于180mm的钢化玻璃观察窗。

URS-03过滤段
编号请求内容
1、接纳按国际尺度生产的各类过滤器（初、中效），具有过滤效力高，风阻力小、性能稳定、通用性强、可反复利用等特性。

2、初效过滤器采用板式或袋式，中效采用袋式过滤器，滤料材质为无纺布或其他新型材料、可方便重复清洗；
3、过滤器两侧配置表盘式压差计，便于用户了解过滤器阻力；
URS-03
4、接纳合理布局，充分保证过滤器与过滤器框架、过滤器框架与机组内框的密封性，避免未经过滤的空气流过，确保过滤效力；
5、过滤器与框架安装应采用弹簧卡扣固定，方便拆卸。

过滤器安装框架采用镀锌钢或不锈钢材质；
6、过滤器的进风断面风速均匀度应大于80%；
7、中效过滤器、亚高效过滤器应安装在机组的正压段；
23
URS-04表冷挡水段
编号要求内容
1、表冷器应具有换热性能系数高、空气阻力低、防腐等性能，应接纳铜管串铝翅
片布局；
2、换热管采用铜管，翅片采用镀亲水膜铝箔片壁厚不低于0.13mm，铜管壁厚不小
于0.32mm,汇总管采用无缝钢管；
3、表冷器应接纳防冻型布局，以保证盘管内的水能够彻底排净；
4、表冷器接水盘为整体式，材料为宝钢产不锈钢，采用倾角设计，保证凝结水顺利
排出，水盘采用加高型法兰边和外贴高性能保温棉处理，具有内部平整光滑，保温性
能好及强度高的优点；
8、表冷器的劈面风速不得大于3.0m/s，当大于2.5m/s时，需设置挡水板。

挡水板
采用铝合金或304不锈钢材料;
URS-046、盘管设计事情压力不低于 1.6MPa，且每台盘管均需经过2.5MPa的高压氮气检漏
及严格的气密性试验；
9、表冷器的进风断面风速均匀度应大于80%；
10、盘管水管接口采用无缝钢管，盘管出水口接管上带全铜放空气阀，表冷器须设置
排污阀。

11、为了确保夏季表冷器的除湿功能，表冷器和下游的再热器之间应设置挡水板，
如果不设置挡水板，两者的距离不得小于400mm；
12、表冷器前后两侧设置表盘式温度计；
13、表冷器进、出水接管与箱体应采取良好的密封措施；
14、表冷器应通过自主产权的选型软件完成设计选型；
15、表冷器进出水管采用丝扣连接，应设置集水管固定装置，以保证工程安装时表冷
器铜管不被扭断。

URS-05风机段
编号
URS-05
要求内容
1、接纳知名品牌双进风离心风机，风机应具有优越的空气动力特性、运转点准确、
高效区域宽广、震惊小、噪音低、寿命长等特性。

风机轴承设计利用寿命不得低于
小时；
4
编号要求内容
2、电机采用三相异步电动机通过皮带传动风轮，电机要求具备过热保护功能，传动
皮带为XXX品牌；
3、风机和电机整体安装在弹簧橡胶双重保护减振座上，振动小、运行噪声低，质量
可靠；
4、如果采用变频电机，电机应配置变频控制器；
5、刚性风机架：离心风机和电机安装在同一钢制风机架上，并可方便地调节皮带
的松紧；
6、减振装置：为消除风机组件对机组造成的振动影响，在底座和风机架之间设置了
减振装置进行隔振，有效减少了机组的振动；
7、电机绝缘等级不低于F级，防护等级不低于IP55；
8、风机段与风机出口后面的功能段之间需设置均流段；
9、出风口与箱体采用柔性软接头连接，风机段设有检修门。

URS-06加热段
编号要求内容
1、热媒条件：蒸汽压力0.
2、0.3MPa；
2、加热管采用碳钢管，翅片采用碳钢片，汇总管采用无缝钢管。

钢管与翅片之间
用焊接形式、钢管与汇总管之间用焊接形式；
URS-063、框架采用冷轧钢板喷涂处理；
4、加热器耐压：不低于0.6Mpa；
5、加热器前后两侧设置表盘式温度计；
6、能自流排尽冷凝水；
7、加热器应通过自立产权的选型软件完成设计选型。

URS-07加湿段
编号要求内容
1、热源：蒸汽，压力0.
2、0.3Mpa；
2、加湿器为干蒸汽加湿器或电极式加湿器（根据工程需要定）；
3、如果加湿器放置在中效过滤器前，则加湿器段与中效过滤器段之间必须配置中URS-07
5
编号请求内容
间段，以提高蒸汽扩散度，同时便于加湿器维护与过滤器更换；
4、应设整体式接水盘，不锈钢材质，外表面为阻燃型保温材料，最低点处设有不锈钢
管制的排水管，其管径的大小可流畅排水。

供应商应明确接水盘厚度及保温厚度。

5、如果采用电极式加湿器，加湿器应设置于负压段。

URS-08消声段
编号
1、接纳穿孔片式消声器；
2、阻性片式消声器采用镀锌钢板作框架，内衬吸声材料，表面用网板缚面，最大气流URS-08
速度为10m/s；
请求内容
3、微穿孔片式消声器接纳镀锌钢板或其它金属材料，通过改变穿孔直径和穿孔率，
可以展宽吸声频率，控制不同中心频率消声量；内阻力小，再生噪音低；最大气流
速度为20 m/s，耐高温、耐潮湿、易清洗、不产生附加污染物，无微生物繁殖、
利用寿命长。

URS-09材料要求
编号要求内容
1、供应方保证所供货物是优质材料制成，全部未曾使用过。

系统中所有部件选用材质，URS-09
必须确保不脱落、不渗透、耐腐蚀、易清洁；
2、设备运行综合性能：在维修保养周期内，处于连续生产运行的条件下，机组没有
明显漏气现象，也没有明显的振动和噪声恶化现象，始终符合出厂验收标准，风机
运转平稳，振动小、轴承温升低。

URS-10FAT请求
编号要求内容
1、设备在制造完毕后，须通知使用方到制造厂进行现场验收，确认符合要求后方可出
厂；
URS-10
2、编写设备的FAT文件，并经经使用方确认签字。

6
URS-11包装运输请求
编号
URS-11
要求内容
1、包装满足运输和装卸的请求，具备防震惊、防磕碰、防潮湿的基本功能；。
