云存储的基本架构
云存储的基本架构
云存储的基本架构通常包括四个主要层次：存储层、基础管理层、应用接口层和访问层。
以下是对这四个层次的详细解释：
1. 存储层：这是云存储最基础的部分，由各种存储设备组成。
这些设备可以是光纤通道存储设备、IP存储设备（如NAS和iSCSI）或DAS存储设备（如SCSI或SAS）等。
这些存储设备通过广域网、互联网或FC光纤通道网络连接在一起，形成一个庞大的存储网络。
在存储层之上，通常会有一个统一存储设备管理系统，该系统可以实现存储设备的逻辑虚拟化管理、多链路冗余管理，以及硬件设备的状态监控和故障维护。
2. 基础管理层：这是云存储最核心的部分，也是最难以实现的部分。
基础管理层通过集群、分布式文件系统和网格计算等技术，实现云存储中多个存储设备之间的协同工作，使多个的存储设备可以对外提供同一种服务，并提供更大更强更好的数据访问性能。
3. 应用接口层：这是云存储最灵活多变的部分。
它可以根据实际需求提供各种应用接口，例如视频监控应用平台、IPTV和视频点播应用平台、网络硬盘引用平台，远程数据备份应用平台等。
4. 访问层：任何一个授权用户都可以通过标准的公用应用接口来登录云存储系统，享受云存储服务。
云存储运营单位不同，云存储提供的访问类型和访问手段也不同。
云计算基础架构介绍
云计算基础架构介绍引言随着互联网技术的发展和普及，云计算作为一种新兴的技术架构，正在逐渐改变着我们的生活方式和工作方式。
云计算基础架构作为云计算的核心组成部分，对于云计算的高效、稳定和安全运行至关重要。
本文将详细介绍云计算基础架构的定义、组成部分、类型以及优势，以便读者更好地了解和掌握这一技术。
概述云计算基础架构是指为云计算提供基础支持的一套技术架构，包括硬件、软件和网络等方面。
它为上层云计算服务提供了稳定、高效和安全的基础设施，使得各种云计算服务能够更好地满足用户的需求。
云计算基础架构通常包括计算、存储、网络、安全和管理等方面，其中每个方面都有其特定的技术和工具。
云计算基础架构的类型根据不同的分类标准，可以将云计算基础架构分为以下几种类型：1、云平台：云平台是一种提供基础设施即服务（IaaS）的云计算基础架构。
它为用户提供虚拟的计算资源、存储资源和网络资源，用户可以在这些资源上构建自己的云计算环境。
常见的云平台包括亚马逊AWS、微软Azure和阿里云等。
2、云服务：云服务是一种提供软件即服务（SaaS）的云计算基础架构。
它为用户提供基于云端的软件服务，用户可以通过互联网访问和使用这些服务。
常见的云服务包括云邮箱、云存储和云桌面等。
3、云应用：云应用是一种将云计算技术和传统应用软件相结合的云计算基础架构。
它为用户提供基于云端的、定制化的应用软件服务，用户可以在各种终端设备上使用这些服务。
常见的云应用包括在线办公系统、在线CRM系统和在线HR系统等。
云计算基础架构的优势云计算基础架构具有以下优势：1、成本：云计算基础架构使得企业无需购买和维护昂贵的硬件设备，降低了IT成本。
同时，按需付费的方式也使得企业能够更好地控制成本。
2、运维：云计算基础架构的自动化管理和维护减少了IT人员的运维工作量，提高了运维效率和质量。
3、安全：云计算基础架构提供了完善的安全措施，如数据加密、多层次防火墙等，保障了用户数据的安全性。
云存储基础架构剖析
云存储基础架构剖析云存储基础架构剖析
云存储基础架构剖析
模型，功能和内部机制
以目前数据增长的速度来看，云存储越来越流行不足为奇。增长速度最快的数据
是归档数据，鉴于很多因素它是云存储的理想之选，这些因素包括成本、访问频
率、保护和可用性。但是并非所有云存储都是相同的。一家提供商可能主要关注
有一些有趣而新颖的方案可用于解决可用性，比如信息传播。一家提供私有云存
储的公司 Cleversafe（稍后介绍）使用 Information Dispersal Algorithm (IDA)
来在发生物理故障和网络中断的情况下实现更高的可用性。IDA 是由 Michael
Rabin 最初为电信系统而创建的一种算法，它支持使用 Reed-Solomon 代码对数
于成本，而另一家提供商关注于可用性或性能。没有一个架构具有单一侧重点，
但是一个架构实现给定特征的程度定义了其市场和适当的使用模型。 常用缩略词
常用缩略常用缩略词
常用缩略词 ? API：应用程序编程接口 ? FTP：文件传输协议 ? HTTP：超文本传输协议 ? HTTPS: 通过安全套接字层的 HTTP ? JFS: 日志文件系统 ? NFS：网络文件系统 ? NIC：网络接口卡 ? RAID：独立磁盘冗余阵列 ? REST：具象状态传输 ? SAN：存储区域网络 ? SCSI：小型计算机系统接口 ? SLA：服务级别协议 ? TCP：传输控制协议 ? UDP：用户数据报协议 ? WAN：广域网 不从效用角度谈论架构是很难的。我的意思是，通过各种特征度量一个架构，包
云存储的可扩展性
在内部，一个云存储架构必须能够扩展。服务器和存储必须能够在不影响用户的

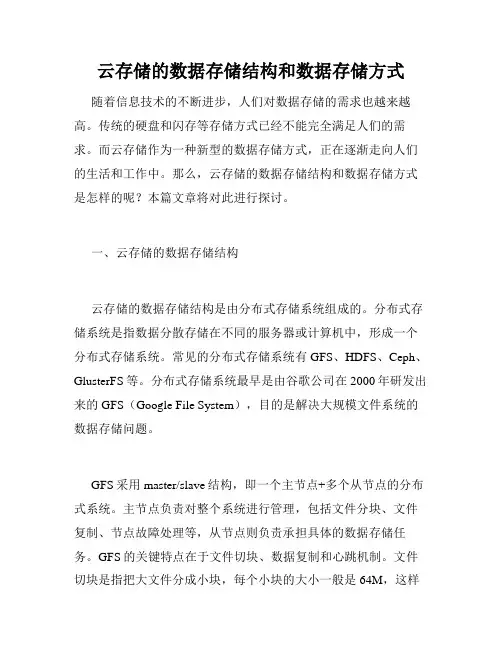

云存储的数据存储结构和数据存储方式
云存储的数据存储结构和数据存储方式随着信息技术的不断进步，人们对数据存储的需求也越来越高。
传统的硬盘和闪存等存储方式已经不能完全满足人们的需求。
而云存储作为一种新型的数据存储方式，正在逐渐走向人们的生活和工作中。
那么，云存储的数据存储结构和数据存储方式是怎样的呢？本篇文章将对此进行探讨。
一、云存储的数据存储结构云存储的数据存储结构是由分布式存储系统组成的。
分布式存储系统是指数据分散存储在不同的服务器或计算机中，形成一个分布式存储系统。
常见的分布式存储系统有GFS、HDFS、Ceph、GlusterFS等。
分布式存储系统最早是由谷歌公司在2000年研发出来的GFS（Google File System），目的是解决大规模文件系统的数据存储问题。
GFS采用master/slave结构，即一个主节点+多个从节点的分布式系统。
主节点负责对整个系统进行管理，包括文件分块、文件复制、节点故障处理等，从节点则负责承担具体的数据存储任务。
GFS的关键特点在于文件切块、数据复制和心跳机制。
文件切块是指把大文件分成小块，每个小块的大小一般是64M，这样可以加速文件传输和数据处理。
数据复制是指将每个小块复制到多个不同的节点上，通常是三个节点，这样可以提高系统的可靠性。
心跳机制是指检测节点是否在线，如果某个节点不在线，则将其标记为失效节点，数据不再往该节点上写入。
除了GFS以外，还有HDFS（Hadoop Distributed File System）、Ceph、GlusterFS等分布式存储系统。
它们的基本特点都是分布式、容错性强、可扩展性好、数据访问效率高等。
二、云存储的数据存储方式云存储的数据存储方式一般分为对象存储、块存储和文件存储三种。
1.对象存储对象存储是将数据存储为对象的形式。
对象可以是照片、音频、视频、文档等多媒体文件，同时也可以是结构化数据。
对象存储的特点是具有高度的可扩展性、容错性好、访问速度快等。
云计算基础架构
云计算基础架构在当今数字化的时代，云计算已经成为了企业和个人不可或缺的技术手段。
云计算基础架构作为云计算的基石，其重要性不言而喻。
那么，究竟什么是云计算基础架构呢？简单来说，它是支撑云计算服务运行的一系列硬件、软件和网络组件的集合。
就好像是一座大厦的框架，为各种功能和服务提供了坚实的基础。
云计算基础架构主要包括三个关键部分：计算资源、存储资源和网络资源。
计算资源是云计算的“大脑”。
它包括服务器，这些服务器可以是物理服务器，也可以是虚拟服务器。
虚拟服务器的出现极大地提高了资源的利用率。
想象一下，以前一台服务器只能为一个应用程序服务，现在通过虚拟化技术，可以在一台服务器上同时运行多个虚拟机，每个虚拟机都可以运行不同的应用程序，大大节省了硬件成本和空间。
而且，云计算提供商还能够根据用户的需求动态地分配计算资源，实现弹性扩展。
比如在双十一期间，电商网站的访问量会暴增，这时候云计算就可以迅速为其增加计算资源，保证网站的稳定运行，而在访问量恢复正常后，又可以把多余的资源释放出来，避免浪费。
存储资源则是云计算的“仓库”。
它负责存储各种数据，包括用户的文件、数据库、图片、视频等等。
云计算中的存储通常分为块存储、文件存储和对象存储。
块存储就像是电脑里的硬盘，直接将数据以块的形式存储和读取，适合对性能要求高的应用，比如数据库。
文件存储则类似于我们常见的文件系统，可以通过目录和文件名来访问和管理文件，适合共享文件的场景。
对象存储则是将数据作为对象进行存储，每个对象都有唯一的标识符，适合存储大量的非结构化数据，比如图片和视频。
而且，云计算的存储资源通常具有高可靠性和可扩展性，数据会被自动备份到多个地方，以防止丢失。
网络资源是云计算的“血管”。
它确保了数据能够在计算资源和存储资源之间快速、稳定地传输。
云计算中的网络包括内部网络和外部网络。
内部网络用于连接云计算平台中的各个组件，保证它们之间的通信顺畅。
外部网络则用于连接用户和云计算平台，让用户能够随时随地访问云服务。
云存储及应用特点
云存储及应用特点1、云存储云存储是指通过集群应用、网络技术或分布式文件系统等功能，将网络中大量各种不同类型的存储设备通过应用软件集合起来工作，共同对外提供数据存储和业务访问功能的一个系统。
云存储不同于传统存储，不是某一个存储设备，而是使用整个云存储系统带来的一种数据访问服务，云存储系统的结构模型由四层组成。
具体模型如图1所示。
图1云存储模型图（1）存储层：是云存储最基础的底层。
存储设备可以使FC-SAN，也可以是NAS或IP-SAN，也可以是SCSI或SAS 等DAS存储设备。
存储设备上是一个统一存储设备管理系统，可以实现存储设备的逻辑虚拟化管理、多冗余管理，以及设备的状态监控和维护。
（2）基础层：是云存储最核心的部分，通过集群、分布式文件系统和网格计算等技术，实现云存储中多个存储设备之间的协同，使多个存储设备可以对外提供同一种服务，并提供强大的数据访问性能。
CDN内容分发、数据加密技术保证数据不会被非法访问，同时，数据备份和容灾技术可以保证数据的安全，防止丢失。
（3）接口层：具有多种协议接口，能够根据系统灵活适配，开放不同的服务接口，提供不同的应用服务。
（4）用户访问层：任何授权用户都可以通过标准的登录页面进行访问，享受服务。
云存储根据访问对象的不同，提供的访问类型和访问手段也不同。
在云存储实现过程中，为了保证存储系统的可靠性，需要将数据复制多份进行灾备，在数据规模急剧增长时，需要对传统的数据库进行分库拆分，进行线性扩展，保证数据的安全。
云存储具有以下特点：（1）高可扩展性：云存储支持海量数据存储，资源可以实现按需扩展；（2）低成本：相比较传统磁盘阵列，云存储更多使用PC服务器，具有更高的性价比；（3）软硬件分离：相比传统存储，云存储强调用户存储的灵活支持，以多种存储方式存储数据，支持外部随时访问。
2、存储方式云存储根据技术分类主要包括：文件存储、块存储和对象存储。
（1）文件存储文件存储是提供文件接口（如POSIX协议）的云存储系统，以标准文件系统接口形式向应用系统提供海量非结构化数据存储空间。
云计算平台存储架构设计
云计算平台存储架构设计云计算平台存储架构设计一：引言1.1 背景介绍云计算平台存储架构设计的背景和动机。
1.2 目的阐述本文档的目的和概述。
1.3 范围界定本文档所涵盖的云计算平台存储架构设计范围。
二：总体设计2.1 架构目标解释云计算平台存储架构设计的目标，包括性能、可伸缩性、可用性等方面的要求。
2.2 架构原则确定用于指导云计算平台存储架构设计的原则，例如分布式存储、冗余备份等。
2.3 架构设计模式介绍采用的存储架构设计模式，如对象存储、块存储等。
2.4 集群拓扑描述云计算平台存储架构中集群的拓扑结构，包括节点分布、连接方式等。
三：存储服务设计3.1 存储服务类型各类存储服务的设计要求和适用场景，如文件存储、对象存储等。
3.2 存储协议介绍支持的存储协议，如NFS、CIFS、S3等。
3.3 存储引擎分析选用的存储引擎，包括关系型数据库、NoSQL数据库等。
3.4 存储性能优化阐述存储性能优化的方法和策略，如缓存、数据压缩等。
四：数据保护与备份4.1 数据备份策略定义数据备份的策略和周期，包括全量备份、增量备份等。
4.2 容灾设计说明容灾设计的原则和方法，如异地备份、数据复制等。
4.3 数据恢复描述数据恢复的流程和策略，如灾难恢复、快照恢复等。
五：安全设计5.1 访问控制介绍存储平台的访问控制策略和身份认证机制。
5.2 数据加密阐述数据加密的方式和实施方法，如传输加密、存储加密等。
5.3 安全审计解释安全审计的方法和工具，如日志分析、审计报告等。
六：性能监控与调优6.1 监控指标确定云计算存储平台的性能监控指标，如IOPS、吞吐量等。
6.2 监控工具介绍用于性能监控的工具和系统，如Prometheus、Grafana等。
6.3 调优策略阐述性能调优的策略和方法，如容量扩展、负载均衡等。
七：附录附件1: 云计算平台存储架构示意图附件2: 存储协议详解附件3: 存储引擎选型报告法律名词及注释：1. 云计算：指可通过网络访问的计算资源，包括计算力、存储、服务等。
云存储技术的原理及应用范围
云存储技术的原理及应用范围随着互联网技术的不断发展和用户数据量的不断增加，数据管理和存储已成为现代信息化社会中的重要问题。
而云存储的出现，则为此提供了一种新的解决方案。
本文将从原理、结构、应用等方面，介绍云存储技术。
一、云存储技术的原理云存储的原理是将数据分散存储在多台服务器中，通过互联网进行数据读写访问。
为提高数据的可靠性和可用性，云存储技术通常采用数据冗余和备份的方式，保证数据的完整性和安全性。
在云存储中，数据是以对象的形式存储，对象包含数据本身和元数据两部分。
元数据是指与数据相关的信息，包括数据的大小、类型、所属用户、存储位置等，通过元数据可以快速查找和读取数据。
二、云存储技术的结构云存储技术的架构一般包含三个层次，分别是客户端、服务层和存储设备。
客户端是用户与云存储系统交互的接口，包括Web界面、API 接口和移动端应用，用户可以通过客户端向云存储系统中存储和读取数据。
服务层是云存储系统的核心，它管理云存储节点和数据的元数据，提供数据访问接口和数据存储服务，同时还包括数据压缩、数据加密和数据备份等功能。
存储设备则是实际存储数据的服务器硬件，可以是搭载存储系统的物理服务器、虚拟机或云主机等形式，存储设备可以采用分布式、集中式或混合式的部署模式，以满足不同用户的需求。
三、云存储技术的应用云存储技术广泛应用于企业数据备份和存储、视频、音频等多媒体内容的存储和传输、大数据处理和分析、物联网设备数据管理等领域。
1、企业数据备份和存储：对于企业中的数据备份和存储需求，云存储可提供高效、安全和可靠的解决方案，保证数据备份的及时性和完备性，提高数据恢复的速度和成功率。
2、多媒体内容的存储与传输：云存储技术可支持海量的多媒体内容存储和传输，解决了用户存储容量有限、传输速度慢等问题，提高了多媒体内容的流畅度和视听效果。
3、大数据分析：云存储在大数据时代中具有重要作用，可以提供高速、可扩展、可靠的数据存储服务，满足大数据分析和处理的各种需要。
云存储架构图
2. 3.
4.
BPM BPM 规则引擎 服务管理平台
ESB 服务运行PaaS平台
PaaS 平 台
产品管理 客户管理 综合帐务 订单管理 ETL 地市集市 融合计费 采集预处理 综合结算 信息管理
交易集型应用
数据密集型应用
计算密集型
计算密集型应用
负载均衡 分布式计算调度
云 管 理 平 台
应用运行PaaS平台
CRM DB
云存储架构图
防 火 墙 防 火 墙 云存储营运支撑系统 项目管理 状态监控 数据备份
网盘用户 视频存储 邮件存储 云存储应 用服务器2 IP Network 云存储应 用服务器1
云存储 管理
公共API接口 数据加密 数据容灾
HTTP 分区 NFS 分区
服务流程管理 日志与报表 计费引擎
HA
系统管理 安全管理 用户与角色管理
云存储架构图计费引擎用户与角色管理状态监控日志与报表安全管理项目管理公共api接口服务流程管理系统管理云存储营运支撑系统外部网内部网云存储资源池平台http分区数据加密数据容灾数据备份网盘用户视频存储邮件存储云存储云存储管理ipnetwork企业用户云存储应用服务器1云存储应用服务器2云存储应用服务器nnfs分区ftp分区cifs分区ha云存储平台层次关系图个人空间服务空间租赁企事业单位实现数据备份数据归档集中存储远程共享视频监控iptv等系统的集中存储网站大容量在线存储访问层网络广域网或互联网接入api用户认证权限管理应用接口层重复数据删除数据压缩数据加密基础管理层存储虚拟化存储集中管理状态监控维护升级等存储设备sonas存储层数据容灾电信运营isv开发ibm提供计费引擎日志与报表服务器层动态逻辑分区微分区高可用系统管理等计算密集型iaasesb服务管理平台bpmcrmdb数据仓库详单文件应用运行paas平台人机交互paas平台服务运行paas平台虚拟桌面appstore内部门户客户门户业务门户平台web营业厅合作伙伴客户经理ivr短信wap自助终端自助终端平台分布式缓存accmdb负载均衡分布式计算调度交易集型应用数据密集型应用计算密集型应用融合计费综合结算采集预处理信息管理etl地市集市产品管理综合帐务客户管理订单管理分子系统实现云计算化规则引擎bpmaccdb典型场景个人空间服务如网盘网络公司推出的在线存储服务
云计算的六种架构浅析
云计算的六种架构浅析在当今数字化时代，云计算已经成为了企业和个人获取计算资源、存储数据以及运行应用程序的重要方式。
云计算的架构多种多样，每种架构都有其独特的特点和适用场景。
接下来，让我们一起深入了解云计算的六种常见架构。
一、IaaS（基础设施即服务）IaaS 是云计算的基础架构模式。
在这种架构中，云服务提供商向用户提供服务器、存储、网络等基础设施资源。
用户可以根据自己的需求灵活选择和配置这些资源，就像在自己的数据中心中操作一样。
比如说，一家初创企业需要快速搭建一个网站和数据库服务器。
通过 IaaS 服务，它可以按需租用云服务器、存储空间和网络带宽，而无需投资购买昂贵的硬件设备。
这大大降低了企业的初始成本和运营风险。
IaaS 的优势在于高度的灵活性和可定制性。
用户可以完全掌控底层基础设施的配置和管理，但同时也需要具备一定的技术能力来进行维护和管理。
二、PaaS（平台即服务）PaaS 为用户提供了一个平台，用于开发、运行和管理应用程序。
在PaaS 架构中，云服务提供商负责管理基础设施和平台的运行环境，用户只需专注于应用程序的开发和部署。
例如，一个开发团队想要构建一个移动应用程序。
使用PaaS 服务，他们可以直接在云平台上获取开发工具、数据库管理系统、中间件等，无需担心底层服务器的配置和维护。
PaaS 能够显著提高应用程序的开发效率，减少开发过程中的复杂性。
然而，由于平台的限制，某些特定的需求可能无法完全满足。
三、SaaS（软件即服务）SaaS 是我们日常生活和工作中最常见的云计算架构之一。
在这种模式下，用户通过网络访问和使用由云服务提供商提供的现成软件应用程序。
像我们常用的电子邮件服务、在线办公软件（如 Google Docs、Microsoft 365）、CRM 系统等都属于 SaaS 应用。
用户无需安装和维护软件，只需按需订阅服务即可。
SaaS 的优点是易于使用和部署，用户可以快速上手。
但缺点是定制化程度相对较低，可能无法满足某些企业的特殊需求。
云存储技术的原理及架构
云存储技术的原理及架构1.虚拟化技术：云存储技术通过虚拟化技术将物理存储资源抽象为虚拟存储设备，用户可以按需分配和管理存储资源，实现资源的灵活利用，提高存储效率和利用率。
2.分布式存储：云存储技术采用分布式存储架构，将数据分散存储在多个存储节点上，避免了单点故障，提高了数据的可靠性和可用性。
同时，分布式存储还能支持数据的并行读写，提高数据的访问速度。
3.数据冗余和备份：为了保证数据的可靠性和持久性，云存储技术会对数据进行冗余和备份。
数据冗余可以将数据副本存储在不同的物理设备上，从而实现数据的高可用性和容错性。
备份则是将数据复制到不同的存储节点或数据中心，确保在数据丢失或硬件故障时能够及时恢复和备份数据。
4.数据一致性和访问控制：云存储技术通过一致性协议和访问控制机制来保证数据的一致性和安全性。
一致性协议可以确保数据在分布式环境下的读写操作是有序的，防止数据的读脏、写覆盖等问题。
而访问控制机制则可以对用户的访问进行权限控制，如身份验证、角色授权等，以保护数据的安全和隐私。
1.存储节点：存储节点是云存储技术的基础，它负责存储和管理数据。
存储节点可以是物理服务器、存储设备或存储阵列等，也可以是虚拟化的存储资源。
云存储技术通常采用分布式存储架构，将数据分散存储在多个存储节点上，提高了数据的可靠性和可用性。
2. 存储接口：存储接口是用户和存储节点之间进行数据交互的桥梁。
云存储技术支持多种存储接口，如文件存储接口（如NFS、SMB）、块存储接口（如iSCSI、FC）、对象存储接口（如S3、Swift）等。
存储接口可以根据用户需求选择，提供不同级别的数据访问能力。
3.存储控制器：存储控制器是对存储节点进行管理和控制的组件。
存储控制器负责存储资源的分配和调度，数据的复制和迁移，以及数据的一致性和安全性控制。
在分布式存储架构中，存储控制器还负责数据的分布和复制策略，实现数据的负载均衡和容错性。
4.存储管理平台：存储管理平台是对整个云存储系统进行集中管理和监控的工具。
