2020-2021中考物理焦耳定律的应用问题(大题培优 易错 难题)附详细答案
2020-2021中考物理 焦耳定律的应用问题 培优 易错 难题练习(含答案)含详细答案
一、初中物理焦耳定律的应用问题1．新的国家标准对延长线插座配用的导线横截面积要求做了修改，额定电流16A 的延长线插座，导线最小横截面积由1mm 2提升到1.5mm 2。
这样做的目的是 A ．增大导线的电阻 B ．减小通过导线的电流 C ．增大导线上的电压 D ．减小导线的发热功率【答案】D 【解析】 【详解】当材料、长度相同时导体的电阻跟横截面积成反比，将导线最小横截面积由1mm 2提升到1.5mm 2，从而减小导线的电阻，根据焦耳定律2Q I Rt 知道，当通电时间一定时，电阻越小，导体产生的热量越少，因此这样做可以减小导线发热的功率，故选D 。
2．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J 【解析】 【分析】 【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
3．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。
这台电动机正常工作1min ，消耗的电能为_______J 。
产生的热量为_______J ，输出的机械能为_______J 。
【答案】180 30 150【解析】 【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

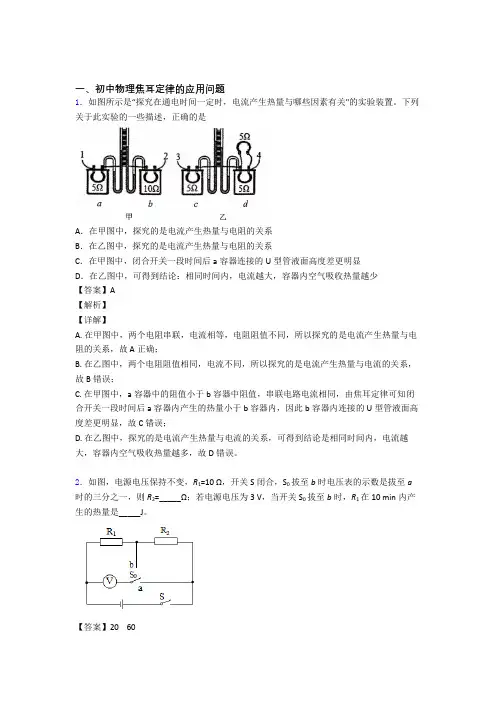

2020-2021中考物理焦耳定律的应用问题(大题培优 易错 难题)及答案
一、初中物理焦耳定律的应用问题1．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。
下列关于此实验的一些描述，正确的是A．在甲图中，探究的是电流产生热量与电阻的关系B．在乙图中，探究的是电流产生热量与电阻的关系C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少【答案】A【解析】【详解】A. 在甲图中，两个电阻串联，电流相等，电阻阻值不同，所以探究的是电流产生热量与电阻的关系，故A正确；B. 在乙图中，两个电阻阻值相同，电流不同，所以探究的是电流产生热量与电流的关系，故B错误；C. 在甲图中，a容器中的阻值小于b容器中阻值，串联电路电流相同，由焦耳定律可知闭合开关一段时间后a容器内产生的热量小于b容器内，因此b容器内连接的U型管液面高度差更明显，故C错误；D. 在乙图中，探究的是电流产生热量与电流的关系，可得到结论是相同时间内，电流越大，容器内空气吸收热量越多，故D错误。
2．如图，电源电压保持不变，R1=10 Ω，开关S闭合，S0拔至b时电压表的示数是拔至a 时的三分之一，则R2=_____Ω；若电源电压为3 V，当开关S0拔至b时，R1在10 min内产生的热量是_____J。
【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝U R可得，两电阻的阻值之比 11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V 10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=； 根据2U Q W t R==得两个电阻在100s 内产生的热量为： 22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．4．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。
2020-2021中考物理 焦耳定律的应用问题 培优 易错 难题练习(含答案)附答案
一、初中物理焦耳定律的应用问题1．下列家用电器中，利用电流热效应工作的是A．电冰箱B．电饭锅C．电视机D．电风扇【答案】B【解析】【详解】A．电冰箱的压缩机把电能转化为机械能，灯泡将电能转化为光能，故A不符合题意；B．电饭锅把电能转化为内能，是利用电流热效应来工作的，故B符合题意；C．电视机主要是把电能转化为光能和声能，没有利用电流热效应，故C不符合题意；D．电风扇主要是把电能转化为机械能，不是利用电流热效应来工作，故D不符合题意。
2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
3．一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】 【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率． （1）这台电动机1min 内产生的热量： Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ； （2）电动机的电功率： P 总=UI=220V×10A=2200W ， 线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ， 输出功率：P 出=P 总-P 圈=2200W-200W=2000W ， 这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．4．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

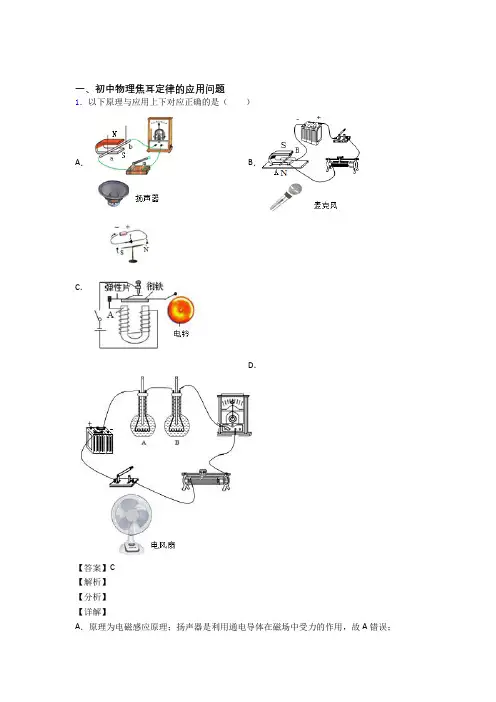

2020-2021中考物理培优 易错 难题(含解析)之焦耳定律的应用问题及详细答案
一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。
故选C 。
2．家用电吹风的简化电路如图所示，主要技术参数如表。
则该电吹风正常工作吹热风时，电热丝的阻值是___________Ω，正常工作吹热风5min 电热丝产生的热量是___________J 。
【答案】55 2.64×105【解析】【详解】(1)[1]由表格数据可知，电吹风吹冷风时的功率，即电动机的功率为120W ，由图知，电吹风正常工作且吹热风时，电动机和电热丝并联，因电路的总功率等于各用电器功率之和，所以电热丝的功率：1000W 120W 880W M P P P=-=-=电热丝热； 并联电路中各支路两端的电压相等，由2U P R=可得电热丝的电阻： ()22220V 55880W U R P ===Ω电热丝电热丝； [2]电吹风正常工作且吹热风时，5分钟内电流通过电热丝产生的热量：5880W 560 2.6410J R Q W P t s ===⨯⨯=⨯。
3．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3【解析】【分析】【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J4．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为________ W ，通电一段时间后，R A 和R B 产生的热量之比是________ ．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U =3V 时，I A =0.6A ，I B =0.3A ， 根据U R I=，电阻 3V 50.6A A A U R I ===Ω， 3V 100.3AB B U R I ===Ω， 两电阻串联时，电路总电阻R =R A +R B =5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω； A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．5．下列关于物理中常见电现象和磁现象的说法中一定正确的是（ ）A ．两个轻质小球放在一起时相互排斥，则两球一定带同种电荷B ．一个开关能同时控制两盏灯，则这两盏灯一定是串联的C ．两盏白炽灯串联通电发光，则更亮一点的电阻一定更大D ．电功率相同的电热水壶和电风扇工作相同的时间，发热一定相等【答案】AC【解析】【分析】【详解】A．据“同种电荷相互排斥，异种电荷相互吸引”知，两个轻抚小球放在一起相互排斥，则两球一定带同种电荷，故A正确；B．一个开关同时控制两盏灯，则这两盏灯可能是串联，也有可能是并联，因为两灯并联，开关在干路，则可同时控制两盏灯，故B错误；C．串联电路中，通过两盏灯的电流相等，据P=I2R得，电阻越大，实际功率越大，则亮度越亮，故C正确；D．电功率相同的电热水壶和电风扇在额定电压下工作相同时间，消耗的电能相等，但发热是电热水壶的大于电风扇的。
2020-2021中考物理培优易错试卷(含解析)之焦耳定律的应用问题附答案解析
【解析】
【分析】
【详解】
当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．
开关S、S1、S2同时处于闭合状态，R2被短路，R1和灯泡L组成并联电路，灯泡L发光，且电路中的电阻最小，由公式 可知，此时电路中的电功率最大，为加热状态，所以是晚上，因为 ，所以
所以
因为R1= 6A
所以
I1=4A
I2=2A
因为
所以
故选C。
14．如图所示的用电器中，利用电流热效应工作的是（ ）
A． 电视机
【答案】0.05
【解析】
【分析】
【详解】
[1]电动机在这段时间内消耗的电能为
[2]根据公式 可以求出电动机线圈的电流为
电动机线圈产生热量为
6．如图所示，灯泡L上标有“6 V 6 W”字样(不计灯丝电阻的变化)。电源电压6 V且保持不变。定值电阻 。只闭合开关S1和S3，电阻R在100 s产生的热量是________J；电路在工作状态下整个电路消耗的最小功率是________W。
3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s.R产生的热量为______J.
【答案】20Ω18J
【解析】
2020-2021物理焦耳定律的应用问题的专项培优 易错 难题练习题(含答案)及详细答案
一、初中物理焦耳定律的应用问题1．在相等的时间内，电热丝甲比电热丝乙放出的热量少，则（ ）A ．甲的电阻一定比乙的小B ．通过甲的电流一定比乙的小C ．甲两端的电压一定比乙的小D ．甲消耗的电功率一定比乙的小 【答案】D【解析】【分析】【详解】由焦耳定律可知电热丝产生的热量与电流大小、电阻大小和通电时间有关。
ABC ．仅知道通电时间相同、电热丝甲放出的热量少，不能直接判定电阻、电流与电压的大小，故ABC 不符合题意；D ．在相等的时间内，电热丝甲比电热丝乙放出的热量少，即电热丝甲消耗的电能较少，根据W P t=可知，甲的功率小，故D 符合题意。
故选D 。
2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。
【答案】20 60【解析】【分析】【详解】 [1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝U R可得，两电阻的阻值之比11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V 10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60【解析】【分析】【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V =0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。
2020-2021备战中考物理培优 易错 难题(含解析)之焦耳定律的应用问题含答案解析
一、初中物理焦耳定律的应用问题1．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B【解析】【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I 2Rt ，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min 内产生的热量是______J ，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I 2Rt 可求这台电动机1min 内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI 可求电动机的总电功率；再根据公式P=I 2R 计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min 内产生的热量：Q=I 2Rt=（10A ）2×2Ω×60s=1.2×104J ；（2）电动机的电功率：P 总=UI=220V×10A=2200W ，线圈消耗的功率：P 圈=I 2R=（10A ）2×2Ω=200W ，输出功率：P 出=P 总-P 圈=2200W-200W=2000W ，这台电动机的效率：η= P 出/ P 总=2000W/2200W=90.9%．4．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。
2020-2021中考物理焦耳定律的应用问题的综合热点考点难点附答案解析
一、初中物理焦耳定律的应用问题1．如图(甲)所示，两电热丝R 1与R 2并联， R 1＝20Ω，电源电压保持不变，闭合开关，电流表A 1和电流表A 2表盘指针均指如图(乙)所示位置，则以下判断不正确的是（ ）A ．R 1: R 2＝5：1B ．电源电压是10 VC ．R 2的电功率是20WD ．R 1工作2分钟所放出的热量为600J【答案】A【解析】【详解】 由电路图可知，R 1与R 2并联，电流表A 1测干路电流，电流表A 2测R 1支路的电流； B ．因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流表A 1的量程为0～3A ，分度值为0.1A ，干路电流I =2.5A ，电流表A 2的量程为0～0.6A ，分度值为0.02A ，通过R 1的电流I 1=0.5A ，根据并联电路的电流特点可得，通过R 2的电流：21 2.5A 0.5A 2A I I I =-=-=， 因并联电路中各支路两端的电压相等，所以，由U I R=可得，电源的电压： 110.5A 20Ω10V U I R ==⨯=，故B 正确，不符合题意；A ．则R 2的阻值：2210V =5Ω2AU R I ==， 则 1220Ω5Ω41R R ==：：：，故A 错误，符合题意；C ．R 2的电功率：2210V 2A 20W P UI ==⨯=，故C 正确，不符合题意；D ．R 1工作2分钟所放出的热量：()221110.5A 20Ω260s 600J Q I R t ==⨯⨯⨯=，故D 正确，不符合题意。
2．一台电动机正常工作时，两端的电压为220V ，通过线圈的电流为10A ，若此线圈的电阻为2Ω，则这台电动机1min内产生的热量是______J，这台电动机的效率是______．【答案】1.2×104 90.9%【解析】【分析】【详解】已知线圈的电阻和通过的电流以及通电时间，根据公式Q=I2Rt可求这台电动机1min内产生的热量．已知电动机两端的电压和通过的电流，根据公式P=UI可求电动机的总电功率；再根据公式P=I2R计算线圈消耗的功率，总功率减去线圈消耗的功率就是电动机的输出功率，输出功率与总功率的比值就是这台电动机的效率．（1）这台电动机1min内产生的热量：Q=I2Rt=（10A）2×2Ω×60s=1.2×104J；（2）电动机的电功率：P总=UI=220V×10A=2200W，线圈消耗的功率：P圈=I2R=（10A）2×2Ω=200W，输出功率：P出=P总-P圈=2200W-200W=2000W，这台电动机的效率：η= P出/ P总=2000W/2200W=90.9%．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理焦耳定律的应用问题1．如图是“探究影响电流热效应因素”的实验装置图。
其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝1R 、2R 。
关于此电路说法中正确的是A ．探究的是电流产生的热量与电压的关系B ．温度计示数变化大的烧瓶内电阻丝电阻小C ．通电时间相同时两个烧瓶内电阻丝产生的热量相同D ．温度计示数变化的大小反映电流产生热量的多少 【答案】D 【解析】 【详解】A ．实验用不同阻值不同的电阻丝串联在一起，探究的是电流产生的热量与电阻的关系，故A 错误；B ．温度计示数变化大的烧瓶内电阻丝电阻大，故B 错误；C ．通电时间相同时，烧瓶内电阻丝阻值大产生的热量多，故C 错误；D ．本实验通过温度计示数变化的大小来反映电流产生热量的多少，故D 正确。
2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ． 【答案】1：4 200 【解析】 【分析】 【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W t R==得两个电阻在100s 内产生的热量为：22221212(4V)(4V)100s 100s 200J 10Ω40ΩU U Q W W t t R R =+=+=⨯+⨯=总．3．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。
【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯4．为了将发电厂的电能输送到远处的用户家中，在两地间架设了两根等长的输电线。
两根输电线的总电阻为r 。
已知位于电厂处的两根输电线间的电压为U ，输送电能的功率为P ，由于电流通过输电线发热会损失电能，该输电线路输送电能的效率为__________。
（输电效率为用户得到的电能与发电厂输出电能的比值） 【答案】21rP U - 【解析】 【分析】 【详解】由P UI =得：通过输电线的电流P I U= 输电线的总电阻R r =，则输电线上消耗的功率2222()P P rP I R r U U==⨯=损耗则用户实际得到的电功率22P r P P P PU=-=-损耗实则输电线输送电能的效率为2221P rP P Pr U P P Uη-===-实 所以输电线输送电能的效率为21rP U-。
5．从产品说明书得知，一台“6 V 3 W ”的迷你型小风扇，电动机线圈阻值0.1Ω，则小风扇正常工作2min 电动机线圈产生的热量为____J 。
【答案】3 【解析】 【分析】 【详解】电路中线圈的电流为3W 0.5A 6VP I U === 电路中通过线圈的电流为产生的热量为Q =I 2Rt =(0.5A) 2×0.1Ω×2×60s=3J6．如图所示当甲电路中的开关S 闭合时，两个电压表所选量程不同，测量时的指针位置均为如图乙所示，则电阻R 1两端的电压为______V ，R 1∶R 2=______，当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1∶Q 2=_______。
【答案】10 4：1 1：4 【解析】 【详解】[1][2]从图甲可以看到，开关S 闭合时，电压表V 1测的是电源电压，示数较大，电压表V 2测的是R 2两端的电压，示数较小，因为测量时的指针位置均为如图乙所示，那么电压表V 1的量程应该是0到15V ，它的读数是12.5V ，电压表V 2的量程应该是0到3V ，它的读数是2.5V ，根据串联电路电压规律可知，电阻R 1两端的电压为12-12.5V -2.5V 10V U U U ===电阻R 1大小是1 110VURI I==电阻R2大小是222.5VURI I==那么1210V 2.5V41R RI I==：：：[3]当电阻R1、R2并联在电路中时，R1、R2两端的电压是相同的，在相同的时间内电流通过R1、R2所产生的热量之比是22122112121114U UQ Q t t R RR R R R====：：：：：7．两定值电阻R A和R B中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为________ W，通电一段时间后，R A和R B产生的热量之比是________．【答案】0.6 1：2【解析】【分析】【详解】由图象知，U=3V时，I A=0.6A，I B=0.3A，根据URI=，电阻3V50.6AAAURI===Ω，3V100.3ABBURI===Ω，两电阻串联时，电路总电阻R=R A+R B=5Ω+10Ω=15Ω，电路总功率22(3V)0.6W 15U P R ===Ω；A 、B 两电阻串联流过它们的电流I 相等，通电一段时间产生的热量之比2251102A A AB B B Q I R t R Q I R t R Ω====Ω．8．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。
将L 1、L 2串联接在某一电路中，两灯L 1、L 2均能正常发光（忽略温度对电阻的影响），下列计算结果正确的是（ ） A ．该电路两端的总电压为9V B ．灯L2的额定功率为3WC ．相同时间内，灯L 1、L 2消耗的电能之比W 1﹕W 2=1﹕1D ．相同时间内，灯L 1、L 2产生的热量之比Q 1﹕Q 2=2﹕1 【答案】AD 【解析】 【详解】A ．接入电路后正常发光，则电路中电流113W 0.5A 6VP I U ===， 则L 2两端电压220.5A 6Ω3V U IR ==⨯=，则总电压126V 3V 9V U U U =+=+=总，A 正确；B ．根据题意可知，L 2的功率为()22220.5A 6Ω 1.5W P I R ==⨯=，B 错误；C ．根据WPt =可知，在相同时间内消耗电能之比等于功率之比为2：1，C 错误；D ．灯泡产生的热量等于消耗的电能，因此产生的热量之比为2：1，D 正确。
9．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。
10．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B 【解析】 【详解】A ．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A 项不合题意；B ．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B 符合题意；C ．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C 项不合题意；D ．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D 项不合题意。
11．如下图所示，当滑动变阻器的滑片P 滑至a 端时，定值电阻R 产生热量Q 用时是9min ；当滑片P 滑至b 端时，定值电阻R 产生相同热量Q 的用时是36min ，当滑片P 滑至ab 的中点时，若定值电阻R 再产生热量Q 的用时是（ ）A ．20.5minB ．20.05minC ．20.25minD ．22.25min【答案】C 【解析】 【详解】当滑动变阻器的滑片P 滑至a 端时，电路为R 的简单电路，产生热量等于消耗电能，则可由WP t=得，产生热量Q 所用时间为 1221W Q QR t U P U R=== 当滑片P 滑至b 端时，电路为R 与整个滑动变阻器串联电路，根据串联分压定律可求R 两端电压为RU U R R '=+滑产生热量等于消耗电能，则可由WP t=得，产生热量Q 所用时间为 ()2222222()Q R R W Q Qt U RU P RU R R R +===='+滑滑当滑片P 滑至ab 的中点时，电路为R 与变阻器串联电路，此时滑动变阻器接入阻值为总阻值的一半，根据串联分压定律可求R 两端电压为12RU U R R ''=+滑产生热量等于消耗电能，则可由WP t=得，产生热量Q 所用时间为 23222321()212Q R R W Q Q t U RU P RU R R R +====''⎛⎫+ ⎪⎝⎭滑滑由于第一次用时9min ，第二次用时36min ，带入式子求解可得，t 3=20.25min ，故选C 。
12．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt =，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。
