CAD图层的分组和拆分方法

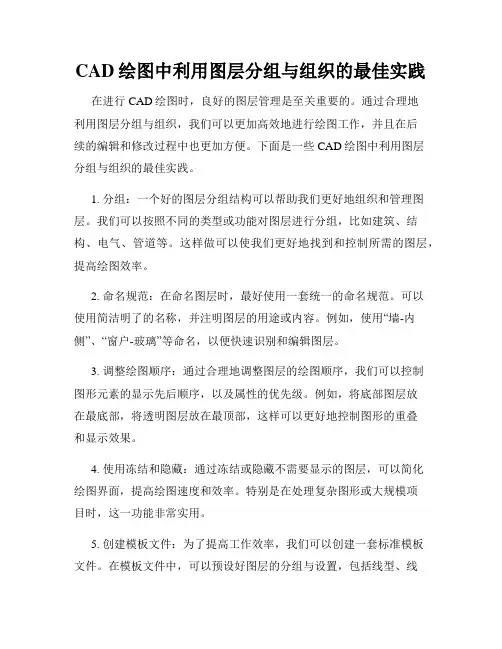

CAD绘图中利用图层分组与组织的最佳实践
CAD绘图中利用图层分组与组织的最佳实践在进行CAD绘图时，良好的图层管理是至关重要的。
通过合理地利用图层分组与组织，我们可以更加高效地进行绘图工作，并且在后续的编辑和修改过程中也更加方便。
下面是一些CAD绘图中利用图层分组与组织的最佳实践。
1. 分组：一个好的图层分组结构可以帮助我们更好地组织和管理图层。
我们可以按照不同的类型或功能对图层进行分组，比如建筑、结构、电气、管道等。
这样做可以使我们更好地找到和控制所需的图层，提高绘图效率。
2. 命名规范：在命名图层时，最好使用一套统一的命名规范。
可以使用简洁明了的名称，并注明图层的用途或内容。
例如，使用“墙-内侧”、“窗户-玻璃”等命名，以便快速识别和编辑图层。
3. 调整绘图顺序：通过合理地调整图层的绘图顺序，我们可以控制图形元素的显示先后顺序，以及属性的优先级。
例如，将底部图层放在最底部，将透明图层放在最顶部，这样可以更好地控制图形的重叠和显示效果。
4. 使用冻结和隐藏：通过冻结或隐藏不需要显示的图层，可以简化绘图界面，提高绘图速度和效率。
特别是在处理复杂图形或大规模项目时，这一功能非常实用。
5. 创建模板文件：为了提高工作效率，我们可以创建一套标准模板文件。
在模板文件中，可以预设好图层的分组与设置，包括线型、线宽、颜色等。
这样，在新建绘图文件时，我们只需使用已经设置好的模板，就能快速开始工作。
6. 避免过多图层：在绘图时，尽量避免使用过多的图层。
过多的图层会增加文件的复杂性，降低绘图和编辑的效率。
可以将类似的元素归并到同一图层，或使用图块和块参照等方式进行组织，以减少图层的数量。
7. 锁定不可编辑的图层：有时候，我们需要在绘图文件中保留一些参考信息或底图等，但是不希望它们被编辑或修改。
这时，可以将这些图层锁定，防止误操作或意外修改。
8. 使用图层管理工具：CAD软件提供了许多图层管理工具，如图层管理器、图层属性管理器等。
利用这些工具，我们可以更加方便地进行图层的管理和设置，包括创建、编辑、删除、设置显示属性等。
使用CAD进行图层合并与分离的实现步骤
使用CAD进行图层合并与分离的实现步骤CAD软件是建筑和制图领域中常用的工具，它可以帮助我们创建、编辑和处理各种图形文件。
在CAD中，图层是一个非常重要的概念，它可以帮助我们对绘图进行分类和管理。
有时候，我们需要将多个图层合并在一起，或者将一个图层拆分成多个子图层。
下面是使用CAD进行图层合并与分离的实现步骤。
步骤一：打开CAD软件并导入需要处理的图形文件。
一般情况下，我们可以通过“文件”菜单中的“打开”选项或使用快捷键Ctrl+O来导入文件。
确保你已经选择了正确的文件类型。
步骤二：查看并修改图层属性。
在CAD软件中，可以通过“图层属性管理器”来查看当前文件中的图层情况，并对其进行修改。
可以通过输入“-layer”命令或者点击CAD界面中的“格式”菜单中的“图层属性管理器”选项来打开图层属性管理器。
步骤三：进行图层合并。
要将多个图层合并为一个图层，首先需要选中需要合并的图层。
在图层属性管理器中，可以使用Ctrl键加点击选择多个图层。
步骤四：执行图层合并操作。
在图层属性管理器中，可以点击“合并”按钮或者使用快捷键Ctrl+Shift+M来进行图层合并操作。
在弹出的对话框中，可以选择保留哪个图层的属性，也可以选择合并后的图层名称。
确认设置后，点击“确定”按钮完成合并操作。
步骤五：进行图层分离。
要将一个图层拆分为多个子图层，需要先选中需要拆分的图层。
同样，在图层属性管理器中，可以使用Ctrl键加点击选择多个图层。
步骤六：执行图层分离操作。
在图层属性管理器中，可以点击“分离”按钮或者使用快捷键Ctrl+Shift+N来进行图层分离操作。
在弹出的对话框中，可以选择每个子图层的名称前缀和起始编号，还可以选择是否保留原始图层。
步骤七：保存修改后的图形文件。
完成图层合并或分离后，记得点击CAD界面左上角的“保存”按钮或使用快捷键Ctrl+S来保存修改后的文件。
可以选择覆盖原始文件或保存为新的文件。
以上就是使用CAD进行图层合并与分离的实现步骤。
在CAD中实现图层控制和分组
在CAD中实现图层控制和分组图层控制和分组是CAD软件中非常重要和常用的功能。
图层可以帮助我们对绘图进行分类和管理，使得绘图更加清晰和易于编辑。
而图层分组则可以让我们更方便地对图层进行调整和控制。
下面将介绍在CAD中如何实现图层控制和分组的方法和技巧。
首先，我们需要了解CAD中图层的基本概念和操作。
在CAD中，每个图层都可以有不同的颜色、线型和线宽等属性。
通过将不同元素分配到不同的图层上，我们可以根据需要控制这些元素的显示和隐藏。
我们可以通过图层面板来管理和控制图层。
在CAD中，可以使用以下方法实现图层控制：1. 创建新图层：在图层面板中，点击“新建图层”按钮，输入图层名称并设置相关属性,如颜色、线型、线宽等。
然后将需要放置在这个图层上的元素分配到该图层上。
2. 切换图层：使用图层面板中的“显示/隐藏”按钮可以选择显示或隐藏某个图层上的元素。
此外，还可以使用图层面板中的“当前”按钮来选择当前工作的图层。
3. 冻结和解冻图层：选择要冻结或解冻的图层，然后在图层面板中点击“冻结”或“解冻”按钮即可。
冻结图层后，该图层上的元素将不会显示。
4. 锁定和解锁图层：选择要锁定或解锁的图层，然后在图层面板中点击“锁定”或“解锁”按钮即可。
锁定图层后，该图层上的元素不可编辑。
以上是CAD中基本的图层控制方法。
接下来，我们将介绍如何使用图层分组来更好地管理和控制图层。
首先，我们打开图层面板，在面板上方找到一个“创建图层组”按钮。
点击该按钮，输入图层组的名称。
然后，我们将需要分组的图层按照顺序依次选择，然后在图层面板中点击右键，选择“添加到图层组”选项。
这样，选择的图层将被添加到该图层组中。
接着，我们可以使用图层面板右侧的“展开图层组”按钮，展开或折叠图层组，以便更好地管理和控制图层。
使用图层分组的好处是可以更方便地对图层进行调整和控制。
例如，我们可以同时隐藏或显示某个图层组中的所有图层，而不需要逐个选择和操作图层。
CAD中的图层管理和分组方法
CAD中的图层管理和分组方法图层是CAD软件中非常重要的功能，它可以帮助我们对绘图进行有效的管理和组织。
在CAD软件中，图层管理和分组是非常常见的操作，接下来我将为大家介绍一些图层管理和分组的方法以及技巧。
首先，我们来了解一下图层管理。
在CAD软件中，我们可以通过图层管理器来对图层进行管理。
在图层管理器中，可以添加、删除、重命名和编辑图层属性等操作。
通过合理地使用图层管理器，可以使我们的绘图更加清晰有序。
在图层管理中，用颜色和线宽来区分不同的图层是一种常见的方法。
我们可以根据不同的功能或者类型，将不同的元素放在不同的图层上。
比如，我们可以将文字放在一个图层上，将尺寸标注放在另一个图层上，这样可以方便我们在编辑和查看时进行控制。
此外，我们还可以对图层进行分组。
图层分组是一种将多个图层组织在一起的方法，可以更好地管理复杂的绘图。
比如，我们可以将某个项目的相关图层放在一个分组中，这样可以方便我们对整个项目进行控制和编辑。
图层的显示和隐藏也是很重要的。
在CAD软件中，我们可以根据需要选择性地显示或隐藏某些图层。
这样可以帮助我们在查看和修改绘图时更加高效。
比如，当我们只想查看底图时，可以将其他图层隐藏起来；当我们需要编辑某个图层时，可以将其他图层锁定起来，这样可以避免误操作。
此外，图层的顺序也对绘图影响很大。
在CAD软件中，图层的顺序决定了绘图元素的显示顺序。
如果一个元素同时存在于多个图层中，那么位于图层序列更高的图层中的元素会覆盖位于序列较低的图层中的元素。
因此，在绘图时，我们应根据需要调整图层的顺序，以确保所需显示效果。
最后，我要提醒大家的是，在绘图时要注意图层的命名规范和使用规则。
一个良好的图层命名规范可以提高工作效率，减少错误。
同时，在工作过程中，要随时进行图层管理和整理，及时清理不必要的图层。
这样可以使我们的绘图更加规范和清晰。
综上所述，图层管理和分组是CAD软件中非常重要和常用的功能。
通过合理地使用图层管理器，可以对绘图进行有效的组织和管理。

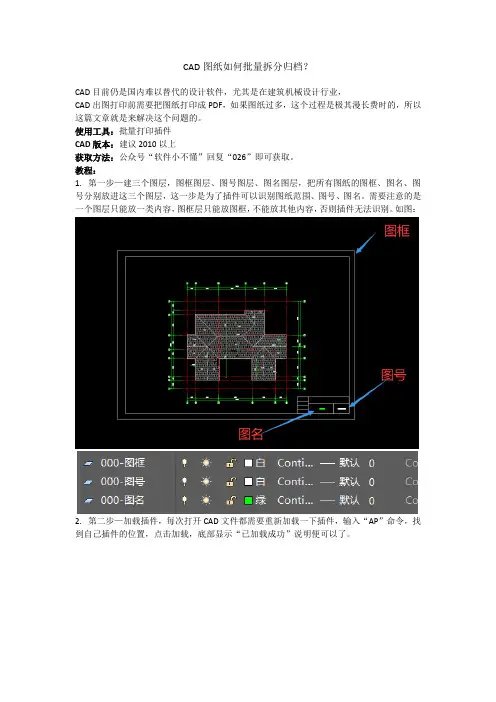

CAD图纸如何批量拆分归档
CAD图纸如何批量拆分归档？CAD目前仍是国内难以替代的设计软件，尤其是在建筑机械设计行业，CAD出图打印前需要把图纸打印成PDF，如果图纸过多，这个过程是极其漫长费时的，所以这篇文章就是来解决这个问题的。
使用工具：批量打印插件CAD版本：建议2010以上获取方法：公众号“软件小不懂”回复“026”即可获取。
教程：1.第一步—建三个图层，图框图层、图号图层、图名图层，把所有图纸的图框、图名、图号分别放进这三个图层，这一步是为了插件可以识别图纸范围、图号、图名。
需要注意的是一个图层只能放一类内容，图框层只能放图框，不能放其他内容，否则插件无法识别。
如图：2.第二步—加载插件，每次打开CAD文件都需要重新加载一下插件，输入“AP”命令，找到自己插件的位置，点击加载，底部显示“已加载成功”说明便可以了。
3.打开插件，输入“BatchPlot”，（建议开启CAD动态输入，输入前几个字母就可以找到这个插件了）打开插件后会看到图框形式、图块与图层、输出选项、打印设置、打印比例、打印顺序、图纸定位、文件/布局名设置、布局设置、选择图纸这十大功能。
其中4、5、6、7、9功能在图纸拆分用不上。
4.打开插件后①图框形式选择多段线（一般情况都是多段线，如果是直线就选直线）。
②图块与图层，这个就是选择图框的图层，点击图层按钮就可以选择了（图层名前加000是为了方便查找）。
③输出选项，这个选择“图纸拆分归档”（其他功能这次暂不说。
）⑧文件/布局名设置，“保存位置”就是设置文件的保存文件夹。
“名称样板”就是选择图名和图号的图层，选择前可先删除自带系统名称，再点击变量（以图号为例，图名图例操作都一样），然后会跳出如图的页面，选择“指定图层上的特定文字”（因为图名号、图号分别放在各自的图层里），点击确定，会出现选择文字的光标，点击图名，再将图号框选，便会出现“<Txt:000-图号:1>”这样的文字，再以同样的操作选择图名即可。
快速掌握CAD软件中的拆分和合并功能
快速掌握CAD软件中的拆分和合并功能在CAD软件中，拆分和合并功能是非常重要的工具，它们可以帮助我们快速编辑和处理图形。
通过掌握这两个功能，我们能够高效地完成复杂的设计任务。
下面我将为大家介绍几种常见的拆分和合并操作，并分享一些使用技巧。
首先，我们来看一下拆分功能。
拆分是将一个实体对象分成两个或多个不同的部分，方便我们对其中一个部分进行单独的编辑和处理。
在CAD软件中，我们可以使用各种拆分命令来实现这个目标。
常见的拆分命令包括：拆分、裂线、切割等。
下面我将以拆分命令为例，简单介绍一下其使用方法。
1. 首先，选择要拆分的对象。
在命令行输入“拆分”，或点击工具栏上的拆分按钮。
2. 然后，按照CAD软件的提示，指定拆分点或分割线。
可以通过点击鼠标左键在图形上选择拆分点，或者绘制一条分割线。
3. 最后，按下回车键完成拆分操作。
需要注意的是，拆分后会生成多个独立的对象，我们可以使用其他编辑命令对它们进行进一步的处理。
接下来，我们来谈谈合并功能。
合并是将多个对象合并成一个整体，方便我们对其进行统一的处理和编辑。
在CAD软件中，合并命令通常称为合并、联合、合并实体等。
下面我将以合并命令为例，简单介绍一下其使用方法。
1. 首先，选择要合并的对象。
在命令行输入“合并”，或点击工具栏上的合并按钮。
2. 然后，按照CAD软件的提示，选择要合并的对象。
可以通过点击鼠标左键在图形上选择多个对象。
3. 最后，按下回车键完成合并操作。
需要注意的是，合并后的对象将形成一个整体，我们可以像编辑单个对象一样对其进行进一步的处理和编辑。
除了上述的基本拆分和合并功能，CAD软件还提供了一些高级的拆分和合并操作，比如按面拆分和曲线拆分。
按面拆分是指按照图形中的面对图形进行拆分，而曲线拆分则是按照曲线对图形进行拆分。
这些高级操作可以进一步提高我们的工作效率和精度，但在使用时需要一定的经验和技巧。
总结起来，拆分和合并功能是CAD软件中非常实用的工具，它们可以帮助我们快速编辑和处理图形。
CAD实用技巧 使用图层管理器
CAD实用技巧：使用图层管理器在CAD软件中，图层管理器是一个非常重要的工具，它可以帮助我们更好地组织和管理绘图中的各个元素。
通过合理地使用图层管理器，可以使绘图过程更为高效和精确。
本文将介绍一些常用的图层管理器技巧和使用方法，帮助读者更好地利用这个工具。
1. 创建图层在CAD软件中，可以通过图层管理器来创建新的图层。
首先，打开图层管理器，可以在主菜单栏中找到该选项。
在图层管理器界面，点击“新建图层”按钮即可创建一个新的图层。
可以为图层定义名称、颜色、线型等属性。
2. 设置当前图层在CAD绘图过程中，往往需要在多个图层之间进行切换。
为了方便操作，可以在图层管理器中设置当前图层。
选中想要设置为当前图层的图层，在其名称前的“√”符号将出现，表示该图层为当前图层。
这样，所有的绘图操作都将默认使用当前图层。
3. 控制图层的可见性在复杂的CAD图纸中，可能有许多图层同时存在。
有时候，我们只希望看到某些特定的图层，而隐藏其他图层。
图层管理器可以帮助我们实现这个需求。
在图层管理器界面中，每个图层前都有一个小眼睛图标。
点击该图标，可以显示或隐藏相应的图层。
这样，我们可以根据需要控制图层的可见性，使图纸更加清晰和易于理解。
4. 图层的锁定和解锁有时候，为了防止图层上的元素被误操作删除或修改，我们需要将其锁定。
在图层管理器中，可以通过点击图层名称前的小锁图标来实现锁定和解锁。
锁定后的图层上的元素将不能被编辑或删除，这有助于保护图纸的完整性。
5. 图层的编辑和删除如果我们需要对已创建的图层进行编辑或删除，可以在图层管理器中完成这些操作。
选中需要编辑或删除的图层，在图层管理器界面中选择相应的操作按钮。
对于编辑操作，可以修改图层的属性，例如名称、颜色、线型等。
而删除操作将永久删除该图层及其上的所有元素，请谨慎操作。
6. 图层的组织和分组当CAD图纸中的图层数目较多时，为了更好地组织和管理，可以将相关的图层进行分组。
在图层管理器中，可以通过右键菜单或操作按钮来创建组。
CAD中的图形分组和组编辑技巧
CAD中的图形分组和组编辑技巧在CAD软件中，图形分组和组编辑是非常重要的技巧，可以方便地管理和编辑复杂的图形。
通过图形分组，我们可以将多个图形元素组合在一起，并一起进行移动、缩放、旋转和编辑。
下面，我将为您介绍一些CAD中的图形分组和组编辑技巧，让您能够更加高效地使用AE软件。
首先，让我们来了解一下如何进行图形分组。
在CAD软件中，可以通过选择多个图形元素并使用分组命令将它们组合在一起。
选择需要组合的图形元素，可以使用矩形选择工具、圆形选择工具或直接按住Ctrl键选择多个元素。
选择完成后，点击右键，并选择"组合"或"分组"命令，将这些图形元素合并成一个组。
一旦将图形元素进行分组，我们便可以对整个组进行操作和编辑。
其中一个常见的应用是移动整个组。
在CAD软件中，我们可以通过选择组并拖动来移动组。
此时，组内的所有图形元素都会一起移动，保持相对位置不变。
这样，我们可以很方便地调整图形的位置。
除了移动，CAD软件还提供了缩放和旋转组的功能。
选中要缩放或旋转的组后，我们可以使用缩放和旋转工具对整个组进行操作。
这样，组内的图形元素将按比例缩放或旋转，保持相对位置不变。
通过这种方式，我们可以轻松地调整图形的大小和方向。
此外，在CAD软件中，组的编辑也非常简便。
只需选择要编辑的组，然后使用编辑工具进行修改。
与分别选择和操作每个图形元素相比，组编辑可以节省大量时间和精力。
此外，组内的图形元素也可以单独编辑，只需解散组即可。
在CAD软件中，可以选择组并点击右键，然后选择"解散组"的命令。
这样，组内的图形元素将会分离，并可以单独进行编辑。
在使用CAD软件进行图形分组和组编辑时，还需要注意以下几点。
首先，组内的图形元素是相互关联的，如果修改了某个元素，其他元素也会相应地进行变化。
因此，在进行组编辑时，要确保明确自己的意图，避免误操作导致整个组的变动。
其次，在组内添加新的图形元素时，也会影响整个组的结构和属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD图层的分组和拆分方法在AE软件中，图层是一个重要的概念，它使我们能够组织和控制对象的可见性和可编辑性。
在CAD软件中，图层同样扮演着重要的角色。
本文将介绍CAD图层的分组和拆分方法，帮助读者更好地理解和利用图层功能。
一、图层的作用和重要性
在CAD软件中，图层可以看作是分层设计的基础。
每个图层都可以存放不同类型的对象，如线条、文字、符号等。
通过将对象分组到不同的图层中，我们可以灵活地控制它们的可见性、颜色、线型等属性。
这样，我们可以更好地管理和编辑设计，提高工作效率。
对于大型工程项目而言，图层的使用尤为重要。
比如，在一个建筑设计项目中，我们可以将墙体、窗户、门等对象分别放置在不同的图层中。
这样，我们就可以根据需要分别显示或隐藏不同的图层，从而更轻松地浏览和编辑设计。
二、图层的分组方法
图层的分组方法可以帮助我们更好地归类和组织设计对象。
在CAD软件中，我们可以通过以下步骤来实现图层的分组。
1. 打开CAD软件并载入设计文件。
2. 在图层管理器中，新建图层组。
可以根据需要命名图层组，比如"建筑物"、"装修"等。
3. 选择需要分组的图层，并将其拖动到所需的图层组中。
可以选择多个图层进行分组。
4. 可以通过选择图层组来控制其下所有图层的可见性和其他属性。
这样，我们就可以更方便地管理和编辑分组对象。
三、图层的拆分方法
有时候，我们可能需要将一个图层拆分成多个图层，以便更细致地编辑和控制对象。
CAD软件提供了一些方法来实现图层的拆分。
1. 选择要拆分的图层。
2. 在图层管理器中，选择图层并右键单击。
3. 选择"拆分图层"选项。
4. 在弹出的对话框中，可以选择拆分的方式。
可以选择按对象、按颜色、按线型等方式进行拆分。
5. 根据需要进行设置，并点击"确定"按钮。
软件将会将原图层拆分为多个新图层。
通过图层的拆分，我们可以更加灵活地编辑和控制对象。
比如，在一个CAD图纸中，我们可以将所有的窗户对象拆分到一个独立的图层中。
这样，我们可以更方便地修改和控制窗户的颜色、线型等属性。
总结：
CAD软件中的图层功能对于设计和编辑非常重要。
通过分组和拆分图层，我们可以更好地组织和控制设计对象。
在大型项目中，图层的
使用可以提高工作效率，使设计更加灵活和易于修改。
因此，熟练掌握图层的分组和拆分方法对于CAD软件的使用者来说至关重要。
希望以上介绍对于读者能够更好地理解和应用CAD图层功能有所帮助。
通过合理利用图层功能，我们可以提升设计效果，提高工作效率，为工程项目的顺利进行提供保障。
加油！。
