流量计分类及工作原理
流量计种类及原理
流量计种类及原理流量计是一种用于测量流体（气体或液体）流量的仪器，是流体动力学中一个重要的测量工具。
流量计的种类有很多，根据流量计的工作原理可以分为涡街流量计、压力差式流量计、容积流量计、比容流量计、定子流量计、热式流量计和超声波流量计等几大类。
涡街流量计是一种常见的流量计，它采用的原理是在流体的流动中利用流动的涡流来测量流速和流量。
当流体通过一个狭窄的管道时，流体会产生涡流，这种涡流可以通过涡街流量计测量出来。
涡街流量计可以测量低流量环境中的流量，具有测量精度高、可靠性好等优点。
压力差式流量计是另一种常用的流量计，它通过测量流体的压差来计算流量。
流体通过一个收缩的管道时，流体的速度会变快，压力也会随之降低，流量也会随之变大，压力差式流量计就是利用这种原理来测量流量。
容积流量计是一种用于测量流量的仪器，它采用的原理是通过测量流体体积来计算流量。
它是通过将流体先经过一个容积管，然后将容积管放置在一个可调节的压力容器中，当流体经过容积管时，容器中的压力会发生变化，然后通过测量压力变化来计算出流量。
比容流量计是一种测量流量的仪器，它采用的原理是通过测量流体的容积比变化来计算流量。
流体从一端进入到另一端时，流体的容积比会发生变化，比容流量计就是利用这种原理来测量流量的。
定子流量计是一种用于测量流量的仪器，它采用的原理是通过测量流体在定子内部产生的电动势来计算流量。
在定子中，流体会产生一个电场，电场的强弱取决于流体的流速，定子流量计就是利用这种原理来测量流量的。
热式流量计是一种用于测量流体流量的仪器，它采用的原理是通过测量流体在流动过程中的热力学性质来计算流量。
热式流量计的原理是，流体在流动的过程中，会产生一定的热量，热量的大小取决于流体的流速，热式流量计就是利用这种原理来测量流量的。
超声波流量计是一种用于测量流量的仪器，它采用的原理是通过测量流体中的超声波来计算流量。
流体流动时，会产生一定的超声波，超声波的强弱取决于流体的流速，超声波流量计就是利用这种原理来测量流量的。
流量计种类及原理
流量计种类及原理流量计是一种常用的设备，用于测量物质的流量、速度和液体的流量等参数。
在工业中，它是实现流量控制的重要设备，可以检测流体流量，并将其转换成可操作的信号。
流量计可以根据不同的原理，分为一元流量计和多元流量计。
一元流量计是以某一媒体的流量为主要测量对象，其原理是将流体流量与流量仪表的动作效果结合起来，从而测量多种不同介质的流量。
一元流量计分为涡街流量计、虹吸流量计、浮子式流量计、热式流量计、放大器流量计、电子流量计等六种。
涡街流量计是利用涡街原理，流体在一个细管中流动时，管壁就会发生涡街形成一个涡旋，从而影响流体的流速，根据流体的流速来测量流量的大小。
虹吸流量计是以液体被虹吸而形成涡轮效应来测量流量的，当液体对虹吸口处发生压力时，液体就会被吸入，而当压力不变时，虹吸量与流量成正比。
浮子式流量计通过测量流体的流速和流量，来判断流体的水位变化，以浮子的上升和下降来判断流体的流速，从而计算出流量的大小。
热式流量计利用流体能量的改变，来测量流量的大小。
它是通过将电热导体放置在流体中，每秒记录一次流体升温的时间及温度，据此计算流量的大小。
放大器流量计是利用变送器将流体流量变化转换为信号，通过放大器将信号进行放大，从而测量流量的大小。
电子流量计利用气动原理，利用电磁场对隔膜及斜槽结构的结合，来测量流量的大小，可以获得更加精准的数据。
多元流量计的原理也有多种，常见的有热量多元流量计以及压力多元流量计。
热量多元流量计是利用探头测量每种介质的温度，将它们和流量值相乘，来计算流量总和；而压力多元流量计则是测量每种介质的压力，并将它们与流量值相乘，来计算流量总量的。
流量计的选择取决于它的工作环境，如果是高温、高压环境，应使用耐高温、高压的设备；如果流量计要测量多种不同介质的流量，它的精度要求更高；还要考虑流体的温度、粘度、压力等参数对它的影响，以确保准确性和稳定性。
总之，流量计是实现流量控制的重要设备，用于测量物质的流量、速度和液体的流量，它可以根据不同的原理分为一元流量计和多元流量计，当选择流量计时，要考虑它的工作环境以及流体的参数，以此确保流量计测量的准确性和精确性。
流量计工作原理
流量计工作原理流量计是一种测量流体流量的仪器，广泛应用于化工、石油、水处理、制药、食品等行业中。
流量计的工作原理是基于流体力学原理和热力学原理，通过测量流体的体积、速度、密度等参数来计算流量。
一、流量计分类根据测量原理和使用场景的不同，流量计可以分为多种类型，常见的有以下几种：1. 体积流量计：通过测量流体通过流量计管道内的体积来计算流量，包括容积式流量计、涡街流量计、涡轮流量计、激振管流量计、磁流量计等。
2. 质量流量计：通过测量流体通过流量计管道的质量来计算流量，包括热式质量流量计、热敏电阻质量流量计、压差式质量流量计、振动管质量流量计等。
3. 差压流量计：通过测量流体通过管道时产生的压差来计算流量，包括孔板流量计、喷嘴流量计、流体静压式流量计、双U管流量计、Cone流量计等。
二、流量计工作原理1. 容积式流量计容积式流量计是一种体积流量计，其工作原理是通过测量流体通过流量计管道内的体积来计算流量。
容积式流量计通常由两个或多个容积相等的截面积不同的流量计管组成，流体通过这些管道时，容积相等的流量计管的容积分别被充满或排空，通过计算两个或多个流量计管内的体积和时间来计算流量。
2. 涡街流量计涡街流量计也是一种体积流量计，其工作原理是通过测量流体通过流量计管道时产生的涡街来计算流量。
涡街流量计包括一个弯曲的涡街，流体通过涡街时，会产生一系列涡旋，涡旋的频率与流体速度成正比。
涡街内部装有一个振动传感器，可以测量涡街振动的频率，通过计算涡街振动的频率和流体密度来计算流量。
3. 磁流量计磁流量计是一种体积流量计，其工作原理是通过测量流体通过流量计管道时产生的电磁感应来计算流量。
磁流量计通常由一个管道和两个磁极组成，磁极内部装有一个线圈，流体通过管道时，会产生一定的电磁感应，线圈可以测量出电磁感应的大小，通过计算电磁感应的大小和流体密度来计算流量。
4. 热式质量流量计热式质量流量计是一种质量流量计，其工作原理是通过测量流体通过流量计管道时产生的热量来计算流量。
14种流量计的工作原理
14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。
为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。
工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。
3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。
4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

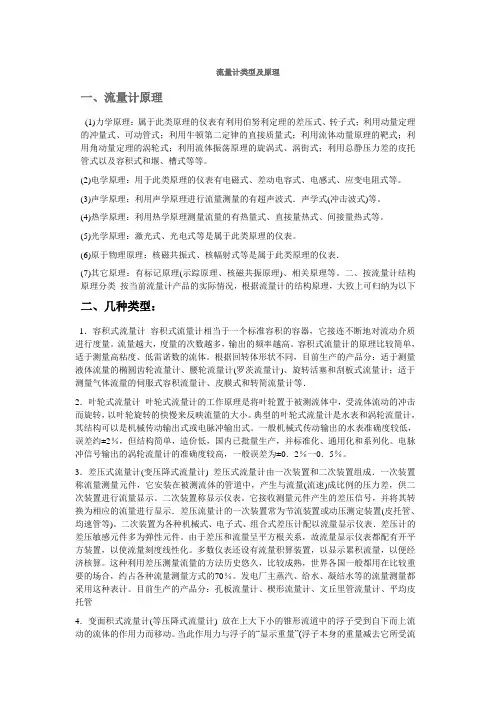

流量计类型及原理
流量计类型及原理一、流量计原理(1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
(2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
(3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。
(4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
(5)光学原理：激光式、光电式等是属于此类原理的仪表。
(6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表．(7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下二、几种类型：1．容积式流量计容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。
流量越大，度量的次数越多，输出的频率越高。
容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。
根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等．2．叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。
3．差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。
流量计类型及原理 流量计是如何工作的
流量计类型及原理流量计是如何工作的流量计类型及原理一、按测量原理分类（1）力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
（2）电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
（3）声学原理：利用声学原理进行流量测量的有超声波式．声学式（冲击波式）等。
（4）热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
（5）光学原理：激光式、光电式等是属于此类原理的仪表。
（6）原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表．（7）其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况，依据流量计的结构原理，大致上可归纳为以下几种类型：1．容积式流量计容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。
流量越大，度量的次数越多，输出的频率越高。
容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。
依据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮番量计、腰轮番量计（罗茨流量计）、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等．2．叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮番量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表精准度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮番量计的精准度较高，一般误差为±0．2％一0．5％。
3．差压式流量计（变压降式流量计）差压式流量计由一次装置和二次装置构成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量（流速）成比例的压力差，供二次装置进行流量显示。
各种流量计工作原理
各种流量计工作原理1. 流量计是一种用于测量液体或气体流量的设备。
它基于流体力学原理，通过测量流体通过特定管道或通道的速度、压力或转速来确定流体的流量。
2. 其中一种常见的流量计是差压流量计。
它利用流体通过管道时所产生的差压来测量流量。
差压流量计中包括一个流量传感器和一个压力传感器。
流体通过测量管道中的压力差，从而确定流量值。
3. 另一种常见的流量计是涡轮流量计。
它利用流体通过涡轮叶片时产生的涡旋效应来测量流量。
涡轮流量计中包括一个涡轮和一个传感器。
流体通过转动的涡轮，从而改变传感器的输出信号，进而确定流量值。
4. 电磁流量计是基于电磁感应原理工作的一种流量计。
它利用流体通过导电管道时所产生的电磁感应来测量流量。
电磁流量计包括一个电磁场发生器和一个电极。
当流体通过导电管道时，会引起电磁感应，进而改变电极上的电压信号，最终确定流量值。
5. 超声波流量计则是利用超声波在流体中传播的特性来测量流量。
它通过发射和接收超声波的装置来测量流体通过管道时的传播时间和速度，从而确定流量值。
6. 核子流量计是利用核辐射的原理来测量流体流量的一种流量计。
它通过测量流体中的核辐射强度来间接确定流量值，其中包括伽马射线流量计和放射性同位素流量计等。
7. 质量流量计是基于测量流体质量流量而非体积流量的一种流量计。
它一般通过测量流体通过管道的质量变化来确定流量值，其中包括热式质量流量计、动态力平衡质量流量计等。
8. 涡街流量计是一种利用流体通过涡街传感器时产生涡街效应来测量流量的流量计。
它通过测量或计数流体中的涡旋数量来确定流量值。
需要注意的是，不同类型的流量计适用于不同的应用场景和流体介质，具体使用哪种流量计需要根据实际情况进行选择。
流量计种类及原理
流量计种类及原理流量计是一种用于测量液体或气体流量的仪器，可以确定物质流量的大小和类型，并能帮助确定流量的变化趋势。
流量计的用途非常广泛，它们可以用于工业生产、环境监测、消防安全和常见的家用电器等领域。
流量计也可以用来帮助管理公用资源，例如水、电和燃气等。
流量计可以分为两类：静态流量计和动态流量计，这两类流量计具有明显的区别。
静态流量计指用来测量被测物料在一定时间内固定位置处的流量，而动态流量计是指用来测量被测物料在一定时间内变化位置处的流量。
静态流量计的工作原理包括水尺流量计、静压流量计、块状流量计和涡街流量计。
水尺流量计是通过测量物料在单位时间内每单位表面积变化的高度来计算物料的流量的。
静压流量计通过计量被测物料的质量流量来表示其流量。
块状流量计是根据被测物体运动的力学特性，测量物体在单位时间内所穿过管道或流体空间的体积。
涡街流量计是利用流体穿过管道时所产生的涡街效应测量物料的流量大小。
动态流量计的工作原理包括涡街比例流量计、超声波流量计、差压式流量计和电磁流量计。
涡街比例流量计是根据被测物体在单位时间内所穿过的涡街数量来表示其流量大小；超声波流量计是利用超声波在流体中传播的特性，来测量物体的流量大小；差压式流量计是通过检测流体通道内的压力差来测量物料的流量；电磁流量计则是利用电磁原理来测量流体和气体的流量。
此外，还有一些特殊的流量计，它们都有不同的原理和用途，例如激光流量计、温度流量计和弹性振动流量计等。
激光流量计是基于激光投射原理来测量易挥发气体的流量；温度流量计则是利用物体表面的温度变化来测量液体的流量；弹性振动流量计则是利用物料的弹性振动原理来测量物料的流量。
综上所述，流量计的种类繁多，每种流量计都有各自不同的原理和用处，它们可以用于工业生产、环境监测、消防安全和常见的家用电器等领域。
从现在来看，流量计的研发正在持续，可能会出现新的流量计，并可能用来应用在新的领域，我们需要关注这一发展趋势，以便更好地洞察和利用它们。
