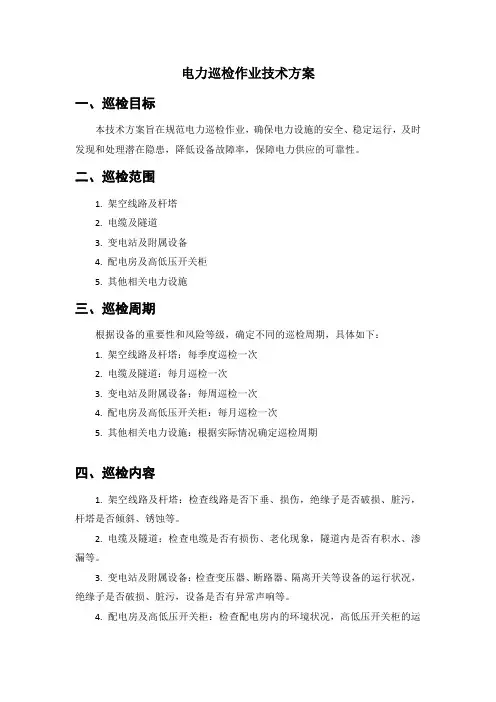

电力巡检作业技术方案
电力巡检作业技术方案
一、巡检目标
本技术方案旨在规范电力巡检作业，确保电力设施的安全、稳定运行，及时发现和处理潜在隐患，降低设备故障率，保障电力供应的可靠性。
二、巡检范围
1. 架空线路及杆塔
2. 电缆及隧道
3. 变电站及附属设备
4. 配电房及高低压开关柜
5. 其他相关电力设施
三、巡检周期
根据设备的重要性和风险等级，确定不同的巡检周期，具体如下：
1. 架空线路及杆塔：每季度巡检一次
2. 电缆及隧道：每月巡检一次
3. 变电站及附属设备：每周巡检一次
4. 配电房及高低压开关柜：每月巡检一次
5. 其他相关电力设施：根据实际情况确定巡检周期
四、巡检内容
1. 架空线路及杆塔：检查线路是否下垂、损伤，绝缘子是否破损、脏污，杆塔是否倾斜、锈蚀等。
2. 电缆及隧道：检查电缆是否有损伤、老化现象，隧道内是否有积水、渗漏等。
3. 变电站及附属设备：检查变压器、断路器、隔离开关等设备的运行状况，绝缘子是否破损、脏污，设备是否有异常声响等。
4. 配电房及高低压开关柜：检查配电房内的环境状况，高低压开关柜的运
行状态，母线、电缆头是否有异常现象等。
5. 其他相关电力设施：根据设备类型和特点，检查其运行状况、外观状况等。
五、巡检方法
1. 目视检查：通过肉眼观察设备外观和运行状态，判断是否存在异常。
2. 红外测温：利用红外测温仪检测设备的温度，判断是否存在过热现象。
3. 局部放电检测：利用局部放电检测仪检测设备的局部放电情况，判断绝缘状况。
4. 声音检测：通过听声判断设备是否存在异常声响。
电力巡检方案
电力巡检方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN电力线路巡检解决方案目录一、背景和需求 ...................................................... 错误!未定义书签。
二、系统简介.......................................................... 错误!未定义书签。
二.1 移动巡检终端：.............................................................. 错误!未定义书签。
二.2 巡检中心系统：.............................................................. 错误!未定义书签。
三、中心平台功能 ....................................................... 错误!未定义书签。
三.1 终端管理.......................................................................... 错误!未定义书签。
三.2 主界面（地图区）.......................................................... 错误!未定义书签。
三.3 任务管理.......................................................................... 错误!未定义书签。
三.4 考勤管理.......................................................................... 错误!未定义书签。
四、巡检终端 .............................................................. 错误!未定义书签。
电力巡线方案
电力巡线方案1. 引言电力巡线是电力系统运维中非常重要的工作之一。
通过定期巡查电力线路，可以及时发现线路的故障和隐患，并采取相应的维修措施，保障电力系统的正常运行。
本文档旨在提供一种电力巡线方案，以帮助电力系统运维人员高效地完成巡线工作。
2. 巡线工具准备在进行电力巡线前，需准备以下工具：•巡线车：用于巡线人员的出行，车辆应保持良好的工作状态；•巡线杆：用于触碰电力线路检查线路杆身、导线是否存在异常；•绝缘手套：用于保护巡线人员的安全，以防止触电事故；•巡线记录表：用于记录巡线过程中发现的问题和处理记录。
3. 巡线计划制定在进行电力巡线前，应制定巡线计划，明确巡查的范围和目标。
巡线计划应包括以下内容：•巡线区域：明确巡线的具体区域和范围，可以根据线路地图和历史问题点进行确定；•巡线频率：根据线路的重要程度和历史问题点，确定巡线的频率，以保证有效地发现问题；•巡线人员分配：确定具体的巡线人员和分工，确保每个区域都有人巡线。
4. 巡线执行巡线过程中，应按照以下步骤进行执行：4.1 数据收集在巡线开始前，巡线人员应收集相关的数据，包括：•线路地图：用于查看线路的拓扑结构和关键点位置；•历史问题点记录：用于了解之前的线路问题和处理情况；•巡线记录表：用于记录新发现的问题和处理记录。
4.2 巡线前准备在巡线前，巡线人员应进行以下准备工作：•穿戴个人防护装备，包括绝缘手套、安全帽等；•检查巡线车辆，确保车辆状况良好；•准备好巡线杆和其他工具。
4.3 巡线过程巡线人员应按照巡线计划，有条不紊地进行巡线。
在巡线过程中，应注意以下事项：•检查导线是否遭受外力破坏或断裂；•触摸杆身检查杆身和绝缘子是否存在异样现象；•注意观察线路的周围环境，是否存在与电力线路相关的安全隐患。
4.4 问题处理在巡线过程中，如果发现线路问题，应及时处理。
处理步骤包括：•记录问题点的具体位置和情况；•判断问题的严重程度，如果需要立即处理，则尽快采取措施；•如果问题无法立即解决，应及时上报给相关部门，并按照要求进行处理。
电力巡线方案

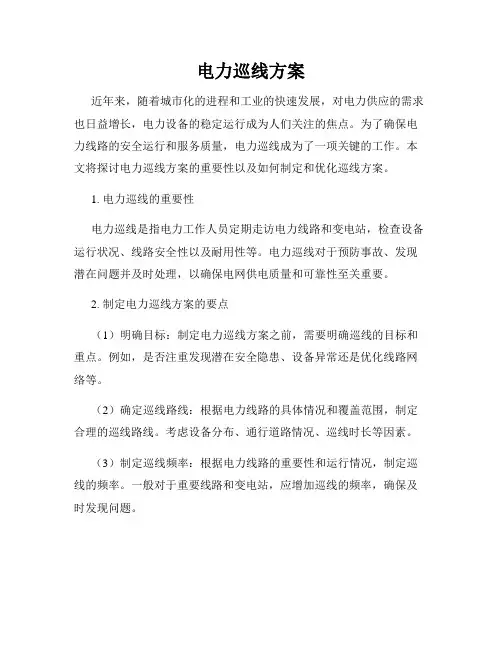

电力巡线方案近年来，随着城市化的进程和工业的快速发展，对电力供应的需求也日益增长，电力设备的稳定运行成为人们关注的焦点。
为了确保电力线路的安全运行和服务质量，电力巡线成为了一项关键的工作。
本文将探讨电力巡线方案的重要性以及如何制定和优化巡线方案。
1. 电力巡线的重要性电力巡线是指电力工作人员定期走访电力线路和变电站，检查设备运行状况、线路安全性以及耐用性等。
电力巡线对于预防事故、发现潜在问题并及时处理，以确保电网供电质量和可靠性至关重要。
2. 制定电力巡线方案的要点（1）明确目标：制定电力巡线方案之前，需要明确巡线的目标和重点。
例如，是否注重发现潜在安全隐患、设备异常还是优化线路网络等。
（2）确定巡线路线：根据电力线路的具体情况和覆盖范围，制定合理的巡线路线。
考虑设备分布、通行道路情况、巡线时长等因素。
（3）制定巡线频率：根据电力线路的重要性和运行情况，制定巡线的频率。
一般对于重要线路和变电站，应增加巡线的频率，确保及时发现问题。
（4）确定巡线内容和检查项：明确巡线所需检查的内容和标准。
包括设备运行情况、连接器的松动、绝缘状况、接地装置等。
确保每个环节都得到检查和确认。
3. 电力巡线方案的优化（1）引入智能化技术：随着科技的快速发展，智能化技术成为电力巡线的重要工具。
利用无人机、传感器、远程监控等技术，可以实现对电力设备的实时监测和数据分析，提高巡线的效率和准确性。
（2）运用大数据分析：通过收集和分析巡线数据，可以发现电力设备的运行趋势和异常情况。
基于大数据的分析结果，制定巡线策略和优化方案，提高电力巡线的效果。
（3）加强培训和技术支持：电力巡线工作需要工作人员具备专业知识和技能。
加强培训，并提供必要的技术支持，可以提高巡线工作的效率和准确性。
4. 电力巡线方案的推广与应用（1）在城市化进程中，电力巡线方案应逐渐普及和应用。
通过巡线，可以确保城市电力供应的可靠性和稳定性，提高人们的生活质量。
（2）推动电力巡线方案的应用，需要政府和企业共同努力。
巡查电力管线工程方案
巡查电力管线工程方案一、项目概述为了保障电力供应系统的正常运行，及时发现并修复管线设施的故障，确保电力供应的稳定性和可靠性，定期巡查电力管线工程显得尤为重要。
本方案旨在对电力管线巡查工程进行规范化管理和操作，提高巡查效率，保障电力系统的安全稳定运行。
二、巡查方案1. 巡查内容（1）电力管线设施的完好状况、有无破损、老化等情况。
（2）电力管线设施周边环境情况，有无污染、占用、损坏等情况。
（3）设施接地情况及接地电阻值是否合格。
（4）电力管线设施的防雷、防护措施是否完善。
（5）其他影响电力管线设施正常运行的因素。
2. 巡查区域（1）主要巡查区域包括城市内主要电力线路和变电站设施。
（2）对于偏远地区、山区、森林等特殊地域，还需专门组织人员进行巡查。
3. 巡查频次（1）城市主干道电力线路，每月巡查一次。
（2）城市次干道和变电站设施，每季度巡查一次。
（3）特殊地域，每半年或一年巡查一次。
4. 巡查人员（1）需要配备专业的电力管线维护人员。
（2）根据巡查区域的不同特点，适当增派巡查人员。
5. 巡查工具（1）汽车、摩托车等机动交通工具。
（2）无人机、红外线摄像机等高科技设备，用于无人区域的巡查。
（3）相应的测量仪器、工具。
三、巡查程序1. 检查工具准备（1）对巡查车辆和无人机进行实时检测，确保设备完好。
（2）检查测量仪器、工具是否齐全。
2. 路线规划（1）根据巡查区域的特点，制定详细的巡查路线。
（2）针对特殊地域，制定特别的巡查路线。
3. 巡查过程（1）着装整齐、佩戴相关安全设备。
（2）按照事先规划的路线依次进行巡查。
（3）巡查过程中注意观察、记录、标记有问题的管线设施。
4. 故障反馈（1）对于发现的问题进行及时记录和标记，及时向相关部门汇报。
（2）分析问题的原因，提出解决方案。
（3）协助相关部门进行故障的修理。
四、巡查报告1. 汇总巡查数据（1）对巡查过程中记录的数据进行汇总，包括管线设施的完好情况、存在的问题及解决措施等。
电力巡线方案
机器人巡线
配合人工，沿着高压线 路行驶，巡视并储存定位后 的巡视图像，通过后台软件 自动或人工分析来判别线路 的缺陷或安全隐患。
商标
P电OW力ER巡PO线INT方BY案:MUHE DESIGN
多机种 TWO
商标
POW电ER力PO巡INT线BY方:MU案HE
DESIGN
任务 多机种
有人机
人工巡线
机器人
内容 管理分析
通道重建
◆杆塔精确三维坐标 ◆ DEM ◆ DOM ◆三维线路本体 ◆三维实景通道 ◆无人机航线
商标
量测统计
◆净空距离检测 ◆相间距 ◆杆塔倾斜 ◆杆塔位移 ◆地线保护角 ◆交叉跨越 ◆平断面图
预警分析
◆各种工况模拟分析 ◆最大弧垂、风偏 ◆增容分析 ◆覆冰分析 ◆引流线风偏 ◆事故分析 ◆张力计算
数据管理分析
规划设计服务、 施工建设服务、 运营维护服务、 应急保障服务。
商标
P电OW力ER巡PO线INT方BY案:MUHE DESIGN
LiDAR 管理分析
LiDAR
商标
P电OW力ER巡PO线INT方BY案:MUHE DESIGN
LiDAR 管理分析
获取电力杆塔与线路的同时获取林木以及林下地形。
利用巡线数据成果达到 未雨绸缪预警事故的目 的。
让电力巡线成果数据融 合于国家大数据，反过 来也能更好的为电力巡 线服务。
商标
P电OW力ER巡PO线INT方BY案:MUHE DESIGN
谢谢
电力巡线方案
无人机巡线
日常巡检，开展线路故障查找、通 道巡查、飘挂物处理等工作，采集 红外、可见光、视频、影像等；一 般主要合适视距内飞行。
商标
P电OW力ER巡PO线INT方BY案:MUHE DESIGN
电力巡线施工方案
电力巡线施工方案1. 背景介绍电力巡线是电力工程中的重要环节，为确保电力设施的正常运行和安全，必须定期进行巡线检查和维护工作。
本文档将介绍电力巡线施工的方案和步骤，以确保施工的高效性和安全性。
2. 施工准备在进行电力巡线施工之前，需要做好以下准备工作： - 安排巡线人员：根据巡线范围和工艺要求，合理安排巡线人员，确保人员数量充足。
- 确定巡线工具和设备：根据巡线任务的不同，确定需要使用的工具和设备，例如测量仪器、绝缘手套等。
- 制定施工计划：制定详细的施工计划，包括巡线路线、检查点以及工作时间安排等。
3. 施工步骤3.1 巡线准备在巡线施工之前，需要对所巡线路进行准备工作： - 清理巡线线路：确保巡线线路的通畅和安全，清除杂物和障碍物。
- 检查设备状态：对巡线所需的设备进行检查和测试，确保其正常工作。
- 确定巡线起点和终点：根据巡线计划确定巡线起点和终点。
3.2 巡线检查在巡线过程中，需要进行以下检查工作：- 检查电力设施的完整性：检查电线、电缆、接线箱等设备的完好性，是否有破损和老化现象。
- 测量电压和电流：使用测量仪器对电力设备的电压和电流进行测量，确保其处于正常工作状态。
- 检查绝缘性能：对绝缘设施进行检查，确保其绝缘性能良好，减少电击和漏电的风险。
3.3 巡线记录在巡线过程中，需要对巡线情况进行记录： - 记录检查点和异常情况：对每个检查点的情况进行详细记录，包括异常情况和需要修复的问题。
- 拍摄照片：使用相机记录巡线过程中的关键点和异常情况，以便后续分析和报告。
- 记录测量数据：将测量仪器获取的数据记录下来，以备后续分析和比较。
4. 安全注意事项在进行电力巡线施工过程中，需要注意以下安全事项： - 佩戴防护用品：巡线人员应佩戴适当的防护用品，包括绝缘手套、绝缘鞋等，以确保人员的安全。
- 避免触摸带电设备：在巡线过程中，应避免触摸带电设备，以免发生电击事故。
- 注意工作环境：巡线人员要注意工作环境的安全性，避免滑倒或其他意外事故发生。
巡线活动方案
巡线活动方案1. 活动目的巡线活动是一项重要的防护措施，旨在发现和解决线路故障，确保电力系统的正常运行。
本文档旨在提供一个全面的巡线活动方案，以确保巡线活动的高效性和安全性。
2. 活动对象巡线活动主要面向以下对象： - 电力系统设备 - 高压输电线路 - 变电站3. 活动时间巡线活动的时间应根据实际情况灵活安排，以确保对电力系统的持续监控。
建议每天进行两次巡线活动，分别在早上和下午。
4. 巡线活动内容巡线活动应包括以下内容：4.1 检查设备运行状况在巡线过程中，应仔细检查各种设备的运行状况，包括变压器、避雷器、断路器等。
主要检查以下方面： - 是否存在异常噪音或振动； - 是否有明显的温度异常；- 是否有异味或烧焦的气味。
4.2 检查高压输电线路检查高压输电线路时，需要注意以下方面： - 是否存在杂物或树枝覆盖在线路上； - 是否有闪烁、跳线或其他异常现象； - 杆塔是否存在倾斜、裂缝或锈蚀。
4.3 检查变电站在巡线活动中检查变电站时，需要注意以下方面： - 检查变电站内部设备的运行状况，包括隔离开关、继电器等； - 检查变电站周围的情况，如门窗是否完好，墙面是否有漏水等； - 检查变电站接地装置是否正常。
4.4 检查记录和报告在巡线活动过程中，应及时记录重要信息，如发现的问题、处理措施等。
同时，应将巡线活动的报告定期提交给相关部门，以便进行问题的跟踪和解决。
5. 活动安全要求巡线活动是一项危险的工作，需要严格遵守以下安全要求： - 巡线人员必须佩戴符合要求的个人防护装备，如安全帽、绝缘手套、绝缘鞋等； - 巡线人员必须熟悉相关操作规程和安全知识，遵守操作规程，确保自身安全和设备安全； - 巡线人员在巡线过程中要时刻保持警惕，注意周围环境的变化，避免意外事故的发生。
6. 活动效果评估为了评估巡线活动的效果，可以采用以下方法： - 定期组织设备的运行状况评估和巡线活动的回顾会议，总结经验和教训，优化巡线方案； - 对巡线活动的报告进行统计分析，分析巡线发现的问题种类、数量和处理情况，为问题的及时解决提供指导。
