变电所设计毕业论文
毕业设计：35kV变电所设计论文(终稿).
1 35kV变电所设计论文第一节设计方案确定变电所是电力系统的重要组成部分它直接影响整个电力系统的安全与经济运行是联系上级变电所和用户的中间环节起着变换和分配电能的作用。
电气主接线是变电所的主要环节电气主接线的拟定直接关系着变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定是变电所电气部分投资大小的决定性因素。
本次设计为35KV海迪变电所初步设计所设计的内容力求概念清楚层次分明。
本设计在撰写的过程中曾得到老师和同事们的大力支持并提供大量的资料和有益的建议对此表示衷心的感谢。
龙矿集团基地35kV变电所于1994年投入运行主变容量为两台 2500kVA变压器主要负担社区居民生活用电企业办公用电等。
随着集团公司的飞速发展两台主变不能满足用电负荷要求附近很多企业由于受用电负荷限制不能正常生产另外由于用电负荷中心偏移压降增大用电损耗增加不能保证用户的电能质量为此拟在公司机关再建一座35kV变电所以满足机关居民生活用电和周围企业生产用电要求。
一、设计思路煤矿供电系统电压等级多为110kV、35kV、6kV等采用中性点不接地的供电方式拟建的35KV变电所从基建投资、电能损失等经济指标及电能质量、供电可靠性、配电合理性等技术指标综合分析主变压器拟采用2 台35kV三相三绕组油浸式自冷降压变压器分为三个电压等级 35KV、 10KV6kV各个电压等级均采用单母分段的主接线方式供电35kV、10kV 6kV均用于中性点不接地系统。
其中机关居民生活用电采用6.3/0.4降压变压 2 器距变电所距离较远的用电大户采用10.5/0.4的降压变压器这样能减少线路投资、降低线路损耗提高电能质量同时能够充分利用现有运行变压器减少不必要的损失。
二、主要设备设计方案 1、一次设备 1主变压器采用新型节能产品采用可调整电压的有载调压变压器SSZ11型。
2变电所内35kV配电装置采用JYNl—40.5(Z移开式交流金属封闭间隔式开关柜 6Kv、10KV配电装置采用JYN2—12移开式交流金属封闭间隔式开关柜。
变电所设计毕业论文【呕心沥血整理版】

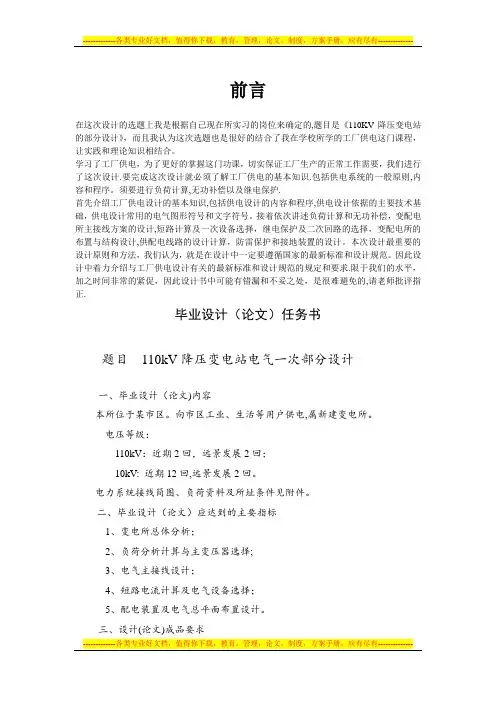

前言在这次设计的选题上我是根据自己现在所实习的岗位来确定的,题目是《110KV降压变电站的部分设计》，而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程，让实践和理论知识相结合。
学习了工厂供电，为了更好的掌握这门功课，切实保证工厂生产的正常工作需要，我们进行了这次设计.要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则,内容和程序。
须要进行负荷计算,无功补偿以及继电保护.首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础，供电设计常用的电气图形符号和文字符号。
接着依次讲述负荷计算和无功补偿，变配电所主接线方案的设计,短路计算及一次设备选择，继电保护及二次回路的选择，变配电所的布置与结构设计,供配电线路的设计计算，防雷保护和接地装置的设计。
本次设计最重要的设计原则和方法，我们认为，就是在设计中一定要遵循国家的最新标准和设计规范。
因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平，加之时间非常的紧促，因此设计书中可能有错漏和不妥之处，是很难避免的,请老师批评指正.毕业设计（论文）任务书题目110kV降压变电站电气一次部分设计一、毕业设计（论文)内容本所位于某市区。
向市区工业、生活等用户供电,属新建变电所。
电压等级：110kV：近期2回，远景发展2回；10kV: 近期12回,远景发展2回。
电力系统接线简图、负荷资料及所址条件见附件。
二、毕业设计（论文）应达到的主要指标1、变电所总体分析；2、负荷分析计算与主变压器选择;3、电气主接线设计；4、短路电流计算及电气设备选择；5、配电装置及电气总平面布置设计。
三、设计(论文)成品要求1．毕业设计说明书（论文）1份;2．图纸：1套（电气主接线).附件：一. 题目：110kV降压变电站电气一次部分设计二。
原始资料(一）建设性质及规模本所位于市区。
向市区工业、生活等用户供电，属新建变电所.电压等级: 110/10kV线路回数：110kV：近期2回，远景发展2回；10kV:近期12回,远景发展2回.(二)电力系统接线简图附注:1。
220KV变电站电气部分设计毕业论文
设计课题：220KV变电站电气部分设计随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。
设计是否合理, 不仅直接影响基建建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。
本设计讨论的是220KV变电站电气部分的设计。
首先对原始资料进行分析,选择主变压器，在此基础上进行主接线设计，再进行电气总平面的布置及配电装置的设计，变压器的选择，然后进行短路计算，导体电气设备的选择，继电保护的设计和配备，最后进行防雷接地以及保护设计。
关键字：变电站；短路计算；设备选择；继电保护；防雷接地；ABSTRACTWith the development of economy and the rapid rise of the modern industrial construction, the design of the power supply system is more and more comprehensive, system, plant power consumption growing rapidly, the power quality, technical and economic conditions, the power supply reliability index also is increasing day by day, therefore also has a bigger, better for power supply design requirements. Design is reasonable, not only directly affect the capital construction investment, operation cost and the consumption of non-ferrous metal, also reflected in the power supply reliability and safety production, and it is closely related to the enterprise's economic benefits, equipment safety.The design is refer to the part of 220kV electrical substation design. First of all, analyze the original data ,based on it, design the main wiring and then the design of the electrical general layout of the arrangement and distribution equipment and choose the main transformer, then the short circuit calculation ,the choice of conductor electrical equipment, the design of relay protection and are equippedwith,at last, Lightning protection grounding and protection design .Key Words: Substation； Short Circuit Calculation； Equipment Selection； Relay protection； Lightning protection grounding；.IZ .A —刖日 ......1电气主接线的设计.・・・. 1. 1主接线概述 ........ 1.2主接线设计原则.・・・・ 1. 3主接线选择 ........2电气总平面布置及配电装置的选择 4 220KV 变电站电气部分短路计算・. 1.1 变压器的各绕组电抗标幺值计算..................................... 19 1.2 10KV 侧短路计算 .................................................. 90 1.3 3 220KV 侧短路计算 ............................................... 103 4.4 110KV 侧短路计算 ................................................. 114 5导体和电气设备的选择 .............................................. 136 5.1断路器和隔离开关的选择 ........................................... 137 5. 1. 1 220KV 出线、主变侧 ............................................ 27 5. 1.2 主变 110KV 侧 .................................................. 31 5.1.3 10KV 限流电抗器、断路器隔离开关的选择 .......................... 204 5. 2电流互感器的选择 ................................................. 39 5. 2. 1 220KV 侧电流互感器的选择 ..................................... 260 5. 2.2 110KV 侧的电流互感器的选择 .................................... 281 5. 2. 3 10KV 侧电流互感器的选择 ...................................... 292 5. 3电压互感器的选择 ................................................ 313 5. 3. 1 220KV 侧母线电压互感器的选择 ................................. 325 5. 3. 2 110KV 母线设备PT 的选择 (325)目录.8 10 102. 1概述 .................. 2. 1. 1配电装置特点 ....... 2. 1.2配电装置类型及应用..3. 2配电装置的确定 ........4. 3电气总平面布置 ........5. 3. 1电气总平面布置的要求6. 3. 2电气总平面布置 ..... 3主变压器的选择73. 1. 1 3. 1.2 3. 1.3 主变压器台数的选择 ..... 主变压器容量的选择 ..... 主变压器型式的选择 .....绕组数量和连接形式的选择 7. 2主变压器选择结果 .....错误!未定义书签。
35kV变电所设计毕业论文
#######大学毕业设计35kV变电所设计(a)The Electrical Design of 35kV Substation(a)2011 届电气与电子工程学院专业电气工程及其自动化学号学生指导教师完成日期 2011年 6 月日35kV变电所设计毕业论文目录第1章原始资料 (1)1.1数据要求 (1)1.2设计要求 (1)第2章负荷计算和无功补偿 (3)2.1负荷分析 (3)2.2负荷计算 (4)2.3无功补偿 (4)2.3.1 无功补偿的计算 (4)2.3.2 无功功率补偿的作用 (5)2.3.3 无功功率补偿的方式 (6)第3章变压器的选择 (7)3.1变压器选择的有关规定 (7)3.2变压器容量的选择 (7)3.3变压器的相关数据 (8)3.3.1 变压器绕组的接线方式 (8)3.3.2 变压器的冷却方式 (9)3.3.3 变压器调压方式的选择 (9)3.3.4 变压器参数 (9)第4章电气主接线设计 (11)4.1概述 (11)4.2电气主接线的有关规定 (11)4.3主接线设计的基本要求 (11)4.3.1 可靠性 (11)4.3.2 灵活性 (12)4.3.3 经济性 (12)4.4变电站主接线简图 (13)第5章短路计算 (14)5.1短路的概念 (14)5.2短路电流的计算目的 (14)5.3短路电流计算的条件 (14)5.4短路电流计算方法 (15)5.5计算短路电流 (15)5.5.1 低压侧发生短路 (15)5.5.2 高压侧发生短路 (16)第6章电气设备的选择 (18)6.1电气设备选择的一般条件 (18)6.2电气设备选择的一般原则 (18)6.2.1 电气设备选择的技术条件 (18)6.2.2 设备需校验的项目 (20)6.2.3 环境条件 (20)6.335K V侧断路器和隔离开关的选择 (21)6.3.1 35kV侧断路器的选择 (21)6.3.2 35kV侧隔离开关的选择 (22)6.410K V侧断路器的选择 (22)6.4.1 10kV侧断路器的选择 (22)6.4.2 10kV侧隔离开关的选择 (23)6.5母线的选择及校验 (23)6.5.1 概念 (23)6.5.2 母线的选择 (24)6.5.3 母线热稳定校验 (24)6.5.4 母线的动稳定校验 (25)6.5.5 35kV母线的选择与校验 (25)6.5.6 10kV母线的选择与校验 (27)6.6互感器的选择 (28)6.6.1 互感器的作用 (28)6.6.2 电流互感器的选择与校验 (28)6.6.3 电流互感器使用注意事项 (29)6.6.4 电压互感器的选择 (29)6.7高压开关柜的选择 (29)6.7.1 开关柜的概念与特点 (29)6.7.2 开关柜的选择 (30)6.8高压侧进线的选择 (32)第7章继电保护 (33)7.1电力变压器保护 (33)7.2纵差保护 (33)7.3瓦斯保护 (35)7.4过电流保护 (35)第8章变电所的防雷与接地 (36)8.1概述 (36)8.2避雷针选择规则 (36)8.2避雷器的选择 (37)结论 (39)致谢 (40)参考文献 (41)附录 (42)附录A (42)附录B (50)第1章原始资料1.1 数据要求待设计变电所通过一条架空线路由正西方向10km处的一座35kV变电所送电，向某机械厂供电。
110KV变电所电气一次部分设计论文
. . ..毕业论文系（部）：水利水电工程系专业班级：10秋姓名：小龙学号：54目录毕业设计计算书2第一篇 110KV变电所电气一次部分设计2第一章负荷资料21.1、工程概况：21.2、气候条件2第二章变电站主变压器的选择32.1设计原则32.2主变容量与台数选择32.2.1 选择计算32.2.2.相数选择4绕组数量和连接方式的选择42.2.4 主变阻抗和调压方式选择42.2.5 容量比52.2.6 冷却方式52.2.7 电压级选择5全绝缘，半绝缘问题5. 资第三章电气主接线设计53.1电气主接线5电气主接线设计的基本要求5各电压级主接线型式选择63.2所用电设计7所用变电源数量及容量的确定73.2.2 所用电源引接方式83.3变压器中性点接地方式和中性点设计[4]83.4无功补偿设计8无功补偿的意义8无功补偿装置的容量确定8并联电容器装置的分组与接线9单台电容器容量与台数的确定9计算9第四章线路及变压器回路电流IFma*第五章短路电流计算95.1短路计算目的95.2短路电流计算的一般规定95.3短路电流的计算方法10第六章电气设备的选择与校验116.1本次设计中电器选择的主要任务11导体和绝缘子11电器设备116.2选择导体和电器的一般原则116.3 开关电器选择116.3.1 断路器型式选择116.3.2 隔离开关的选择原则126.3.3 电压互感器的选择原则12电流互感器选择原则126.4电气设备的选择12第二篇**巴楚县110kV变电所二次设计部分设计21第七章概述217.1 继电保护装置的作用[9]217.2电力系统对继电保护的基本要求[10]217.3 保护整定时应考虑的问题22选择保护配置及构成方案时的基本原则227.3.2 系统运行方式的确定227.3.3 短路点的确定22第八章**巴楚县110kV变电所保护配置方案设计238.1主变压器保护配置方案的设计23第九章变压器差动保护整定与计算239．1差动保护保护围239．2 变压器保护的整定计算[11]239．2．1确定保护的动作电流239．2．2 确定保护的二动作电流和差动线圈匝数249．2．3非基本侧工作线圈和平衡线圈匝数选择24 总结24参考文献25致25毕业设计计算书第一篇 110KV变电所电气一次部分设计第一章负荷资料1.1、工程概况：随着改革开放政策的深放，城市化发展，各工商业用电也在不断的增长。
变电站设计毕业设计(论文)

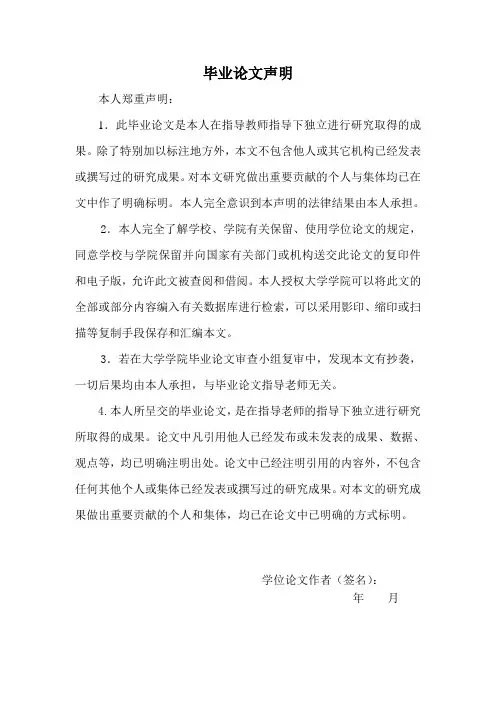

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
煤矿35KV变电所设计毕业论文(专升本)
目录1 概述 (3)1.1 设计依据 (4)1.2 设计范围 (4)1.3 基础资料 (4)2 负荷计算 (5)2.1 负荷计算的目的和意义 (5)2.2 负荷计算方法 (6)2.3 负荷计算过程 (7)2.3.1 各用电设备组负荷计算 (8)2.3.2 无功补偿计算及电容器柜选择 (9)2.3.3 补偿后6kV母线侧总计算负荷及功率因数校验 (9)3 变电所主变压器选择 (10)3.1 变压器的选取原则 (10)3.2 变压器选择计算 (11)3.3 变压器损耗计算 (11)3.4 35kV侧全矿负荷计算及功率因数校验 (12)3.5 变压器经济运行方案的确定 (12)4 电气主接线设计 (13)4.1 对主接线的基本要求 (13)4.2变电所高压侧的主接线方式 (14)4.2.1 线路－变压器组 (14)4.2.2 桥式接线 (15)4.3 6-10kV配电系统接线方式 (16)4.4 本所电气主接线设计方案 (18)4.4.1 确定矿井35kV进线回路 (18)4.4.2 35kV、6kV主接线的确定 (18)5 短路电流计算 (19)5.1 短路电流计算的目的 (19)5.2 短路电流计算中需要计算的数值 (19)5.3三相短路电流计算计算的步骤 (20)5.4短路电流计算过程 (22)5.5 短路参数汇总表 (35)5.6负荷电流统计表 (37)6供电系统电气设备的选择 (37)6.1 高压电器设备选择的一般原则 (38)6.2 高压开关设备的选择及校验 (39)6.2.1 断路器的选择及校验 (39)6.2.2 本所断路器的选择及校验 (39)6.2.3 隔离开关的选择及校验 (41)6.2.4 限流电抗器的选择 (43)6.2.5 高压熔断器的选择 (44)6.3 仪用互感器的选择及校验 (45)6.3.1 电流互感器的选择及校验 (45)6.3.2 电压互感器的选择及校验 (46)6.3.3 避雷器选择 (47)1 概述1.1 设计依据1、中华人民共和国建设部及国家技术监督局联合发布的《矿山电力设计规范》。
35kV变电所一次系统设计毕业论文
35kV变电所一次系统设计毕业论文1 前言一、毕业设计背景随着工业自动化的进一步地深入，工业生产过程自动化的要求，合理、经济和运行可靠的供配电设计已成为工业生产和电力系统的一个重要课题。
工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
二、毕业设计意义在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
其中包括严重的经济损失和人的生命财产安全。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
三、设计主要容本设计主要从大致的35kV变电所一次系统设计出发，对35kV变电所各个车间进行简单的设计和计算。
首先，对已知的设计原始资料进行分析和舍取，可以大概地了解变电所的设计要求。
接着，对变电所各个车间变电所以及各组设备的负荷进行计算，统计总负荷和功率因数以及电力系统的损耗。
同时，根据计算负荷选择总降压变电所的主变压器的台数和容量。
根据设计资料确定电源进线和电力来源，进一步可以大致拟定供电系统图。
再对其进行短路计算，选择高压开关柜及相应的校验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言在这次设计的选题上我是根据自己现在所实习的岗位来确定的，题目是《110KV降压变电站的部分设计》，而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程，让实践和理论知识相结合。
学习了工厂供电,为了更好的掌握这门功课，切实保证工厂生产的正常工作需要,我们进行了这次设计.要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则,内容和程序.须要进行负荷计算,无功补偿以及继电保护。
首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计,短路计算及一次设备选择,继电保护及二次回路的选择,变配电所的布置与结构设计,供配电线路的设计计算,防雷保护和接地装置的设计。
本次设计最重要的设计原则和方法,我们认为,就是在设计中一定要遵循国家的最新标准和设计规范.因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平,加之时间非常的紧促,因此设计书中可能有错漏和不妥之处,是很难避免的,请老师批评指正。
毕业设计（论文）任务书题目110kV降压变电站电气一次部分设计一、毕业设计（论文）内容本所位于某市区。
向市区工业、生活等用户供电，属新建变电所。
电压等级：110kV：近期2回，远景发展2回；10kV：近期12回，远景发展2回。
电力系统接线简图、负荷资料及所址条件见附件。
二、毕业设计(论文)应达到的主要指标1、变电所总体分析；2、负荷分析计算与主变压器选择；3、电气主接线设计；4、短路电流计算及电气设备选择；5、配电装置及电气总平面布置设计。
三、设计(论文)成品要求1．毕业设计说明书（论文）1份；2．图纸：1套（电气主接线）。
附件：一. 题目：110kV降压变电站电气一次部分设计二. 原始资料(一) 建设性质及规模本所位于市区。
向市区工业、生活等用户供电，属新建变电所。
电压等级：110/10kV线路回数：110kV：近期2回，远景发展2回；10kV：近期12回，远景发展2回。
（二）电力系统接线简图附注：1.图中，系统容量、系统阻抗均相当于最大运行方式；2.最小运行方式下：S1=1300MV A，X S1=；S2=170MV A，X S2=。
(三) 负荷资料（10kV负荷的同时率k t取）列表如下页。
（四）所址条件1．地理位置示意图如上所示 2．地形、地质、水文、气象条件所址地区海拔200米，地势平坦，非强地震地区。
年最高气温+40˚C ，年最低气温-20˚C ，年平均温度+15˚C ，最热月平均最高温+32˚C 。
最大覆冰厚度 b=10mm 。
最大风速25m/s,，属于我国第六标准气象区。
线路从系统2（S2）110KV 母线出发至变电所南墙止。
全长10km 。
在距离系统2北墙、5、8、9.98km 处转角90o 、0025450、、78四次进入变电所。
全线为黄土层地带，地耐力2.4kg/cm ２，天然容重γ=2g/3cm 。
内摩擦角023θ=，土壤电阻率100Ω·cm ，地下水位较低，水质良好，无腐蚀性。
土壤热阻系数t p =120˚C·cm/wm 。
土温20˚C 。
电压 等级负荷名称 最大负荷(MW) 穿越功率(MW) 负荷组成（%） 自 然 力 率 Tmax (h) 线长(km) 近期 远景 近期远景 一级 二级 110kV市系线 10 18 10 市甲线 10 18 10 备用1 10 备用2 12 10kV棉纺厂1 2 20% 40% 5500 棉纺厂2 2 20% 40% 5500 印染厂1 2 3 30% 40% 5000 印染厂2 2 3 30% 40% 5000 毛纺厂 2 20% 40% 5000 针织厂 1 20% 40% 4500 柴油机厂1 3 4 25% 40% 4000 3 柴油机厂2 3 4 25% 40% 4000 3 橡胶厂 1 30% 40% 4500 3 市区1 2 20% 40% 2500 2 市区2 2 20% 40% 2500 2 食品厂 15% 30% 4000 备用1 备用2机修变：这个变电所主要对机修车间供电，车间负责工厂零部件的加工，若中止供电，不会带来太大的损失，所以应属于二级负荷。
厂前区变：主要是负责工作人员的日常办公照明，空调的制冷，若中止供电，不会带来太大的损失，所以应属于二级负荷。
空分变：这个环节在生产上非常重要，负责把所需的气体从空气中分离出来，如果突然失电，将会对整个生产停止，所以应属于二级负荷。
合成变：和空分变一样也是生产环节上不可缺少的，它主要负责生产原料氨气的合成，所以应属于二级负荷。
循环水变：主要对高压水泵提供电源，使冷却水循环，负责工厂生产设备的散热，如果失电设备将因温度过高无法运行或损坏，所以应属于二级负荷。
包装变：主要是对包装车间供电，将生产出来的成品进行最后的包装，失电对生产不会产生影响，所以应属于二级负荷。
复合肥变：这个变电所失电将直接不能进行生产，所以应属于二级负荷。
所用变：主要提供总变电所的日常用电，这个电是很重要的，如果失电，监控器，微机系统将停电。
工作人员将不知道电压，电流以及频率等等的波动情况，会严重影响整个工厂的生产。
所以应属于二级负荷。
共用变：这个变电所失电不会对生产有很大影响，所以应属于三级负荷。
6KV侧负荷大小在以下的计算中，Kd表示需要系数，tany表示功率因素角的正切值。
机修变：Kd=，tany=。
P=600 KWP30=×600=90 KWQ30=×90= kvarS30= kV AI30= A厂前区变：Kd=1，tany=0。
P=1200 KWP30=1×1200=1200 KWQ30=0 kvarS30= kV AI30= A空分变：Kd=，tany=。
P=4000 KWP30=×4000=3200 KWQ30=×3200=2400 kvarS30= kV AI30= A合成变：Kd=，tany=。
P=8000 KWP30=×8000=6400 KWQ30=×6400=4800 kvarS30=8000 kV AI30= A循环水变：Kd=，tany=。
P=8000 KWP30=×8000=6400 KWQ30=×6400=4800 kvarS30=8000 kV AI30= A包装变：Kd=，tany=。
P=600 KWP30=×600=90 KWQ30=×90= kvarS30= kV AI30= A复合肥变：Kd=，tany=。
P=1400 KWP30=×1400=1050 KWQ30=×1050= kvarS30= kV AI30= A所用变：Kd=1，tany=0。
P=100 KWP30=1×100=100 KWQ30=0 kvarS30=100 kV AI30= A公用变：Kd=，tany=0。
P=500KWP30=×500=350KWQ30=0 kvarS30=350 kV AI30= A所以，总的有功计算负荷ΣP30＝90+1200+3200+6400+6400+90+1050+100+350＝18880 KW ΣQ30=+2400+4800+4800++=13400 Kvar所以：ΣS＝√188802+134002＝23152 KV A考虑线损、同时系数时的容量：ΣS1=23152××＝19448 KV A计算结果如下表所示（表2-1）第三章：主变压器的选择一、主变台数的确定变电所以装设两台主变压器为宜。
而且这样就更加的保证了运行的可靠性，此设计中的变电所符合此情况，故主变设为两台。
二、主变容量的确定1、主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年负荷发展。
对工厂变电所，主变压器容量应与工厂规划扩建相结合。
2、根据变电所所带负荷的性质和电网结构来确定主变压器的容量。
对于有重要负荷的变电所，应考虑到当一台主变压器停运时，其余变压器容量在过负荷后的允许时间内，应保证用户的一级和二级负荷；对一般性变电所，当一台主变压器停运时，其余变压器容量应能保证全部负荷的70％-80％。
此变电所是化工厂总变电所，属于重要负荷变电所，所以当一台变压器停运，另一台也能保证全部负荷不断电。
有以上规程可知，此变电所单台主变的容量为：S=ΣS1KV A还要考虑到工厂即将有新项目建设。
所以应选容量为25000 KV A的两台主变压器。
三、主变绕组连接方式变压器的连接方式必须和系统电压相位一致，否则不能并列运行。
电力系统采用的绕组连接方式只有y和△，高、中、低三侧绕组如何要根据具体情况来确定。
我国110KV及以上电压，变压器绕组都采用Y连接；35KV亦采用Y连接，其中性点多通过消弧线接地。
35KV 及以下电压，变压器绕组都采用△连接。
有以上知，此变电站110KV侧采用Y接线，6KV侧采用△接线。
主变中性点的接地方式：选择电力网中性点接地方式是一个综合问题。
它与电压等级、单相接地短路电流、过电压水平、保护配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性、变压器和发电机的运行安全以及对通信线路的干扰。
主要接地方式有：中性点不接地、中性点经消弧线圈接地和直接接地。
电力网中性点的接地方式，决定了变压器中性点的接地方式。
电力网中性点接地与否，决定于主变压器中性点运行方式。
在本设计中110KV变压器采用中性点直接接地方式。
但是由于上一级配电站中性点已经接地，这里就不需要接地。
主变绕组采用的接线方式为Ynd11。
四、主变的调压方式由于电网电压的不稳定性，需要调压操作频率较高，而且大多数的设备属于二级负荷不能停电进行调压。
所以，此变电所的主变压器采用有载调压方式。
本设计中主变压器的型号是：SFPSL—25000/110第四章: 无功补偿装置的选择一、补偿装置的意义无功补偿可以保证电压质量、减少网络中的有功功率的损耗和电压损耗，为感应式电器设备（电动机，发电机）提供足够的无功，保证正常运行，同时对增强系统的稳定性有重要意义。
二、无功补偿装置容量的确定根据该厂的实际情况，采用高压集中补偿，考虑功率因数不能低于，该厂未补偿前的功率因数为，补偿后要求达到。
所以补偿容量为：Qc=P30 (tany1-tany2)=18880×[tan-tan] kvar=4170 kvar故在此设计中，在电容器额定电压情况下，取4200 kvar。
三、并联电容器装置的分组由于电容器是采用的高压集中补偿，考虑到整个变电站的运行方式（母线分段），所以要考虑到只投入一条母线进行运行时也要能够进行无功补偿。
