陶瓷滚动轴承
滚动轴承材料
滚动轴承材料滚动轴承是一种常见的机械零部件，它在工业生产中起着至关重要的作用。
而轴承的性能很大程度上取决于所选用的材料。
在选择滚动轴承材料时，需要考虑到摩擦、磨损、耐热性、耐腐蚀性等因素。
本文将就滚动轴承常用的材料进行介绍，帮助读者更好地选择合适的轴承材料。
1. 钢材。
钢材是制造滚动轴承最常用的材料之一。
它具有良好的强度和韧性，可以承受较大的负荷。
同时，钢材还具有较好的耐磨性和耐腐蚀性，适用于各种工作环境。
在选择钢材时，需要考虑其硬度、耐磨性和耐腐蚀性等指标，以满足不同工况下的需求。
2. 不锈钢。
不锈钢是一种耐腐蚀性能较好的材料，因此在一些特殊环境下，如潮湿、腐蚀性较强的场合，不锈钢滚动轴承就显得尤为重要。
不锈钢具有较好的耐磨性和耐腐蚀性，可以延长轴承的使用寿命，降低维护成本。
3. 陶瓷材料。
近年来，陶瓷材料在滚动轴承领域得到了广泛的应用。
陶瓷材料具有优异的耐磨性和耐腐蚀性，同时重量轻、密度小，可以减小轴承的惯性，提高旋转精度。
此外，陶瓷材料还具有良好的绝缘性能和高温稳定性，适用于高速、高温的工作环境。
4. 聚四氟乙烯。
聚四氟乙烯是一种具有自润滑性能的材料，它可以降低摩擦系数，减小能量损失，提高轴承的工作效率。
聚四氟乙烯还具有较好的耐腐蚀性和耐磨性，适用于一些特殊的工作环境，如高温、高速、真空等条件下的轴承应用。
5. 复合材料。
复合材料是将两种或两种以上的材料组合而成，以发挥各自材料的优点。
在滚动轴承中，复合材料常常用于轴承的密封件和保持架等部件，以提高轴承的密封性和耐磨性。
总的来说，选择滚动轴承材料时需要综合考虑工作环境、负荷、转速等因素，选用合适的材料可以提高轴承的使用寿命和工作效率。
希望本文能够帮助读者更好地理解滚动轴承材料的选择原则，为工程实践提供参考。

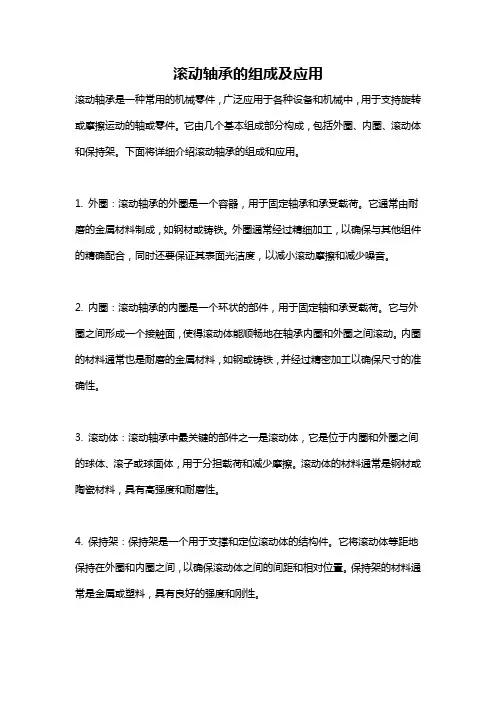

滚动轴承的组成及应用
滚动轴承的组成及应用滚动轴承是一种常用的机械零件，广泛应用于各种设备和机械中，用于支持旋转或摩擦运动的轴或零件。
它由几个基本组成部分构成，包括外圈、内圈、滚动体和保持架。
下面将详细介绍滚动轴承的组成和应用。
1. 外圈：滚动轴承的外圈是一个容器，用于固定轴承和承受载荷。
它通常由耐磨的金属材料制成，如钢材或铸铁。
外圈通常经过精细加工，以确保与其他组件的精确配合，同时还要保证其表面光洁度，以减小滚动摩擦和减少噪音。
2. 内圈：滚动轴承的内圈是一个环状的部件，用于固定轴和承受载荷。
它与外圈之间形成一个接触面，使得滚动体能顺畅地在轴承内圈和外圈之间滚动。
内圈的材料通常也是耐磨的金属材料，如钢或铸铁，并经过精密加工以确保尺寸的准确性。
3. 滚动体：滚动轴承中最关键的部件之一是滚动体，它是位于内圈和外圈之间的球体、滚子或球面体，用于分担载荷和减少摩擦。
滚动体的材料通常是钢材或陶瓷材料，具有高强度和耐磨性。
4. 保持架：保持架是一个用于支撑和定位滚动体的结构件。
它将滚动体等距地保持在外圈和内圈之间，以确保滚动体之间的间距和相对位置。
保持架的材料通常是金属或塑料，具有良好的强度和刚性。
滚动轴承的应用非常广泛，几乎可以在各个行业的机械设备中找到它们的身影。
以下是一些常见领域和应用：1. 汽车工业：滚动轴承在汽车工业中得到广泛应用，包括发动机、变速器、轮毂部件等。
它们能够承受高速和高温条件下的载荷，并提供平稳的转动。
2. 矿山和建筑机械：滚动轴承在矿山和建筑机械中用于支持重型设备的旋转部件，如输送带滚筒、破碎机、振动筛等。
它们能够承受高载荷和恶劣环境条件下的使用。
3. 航空航天工业：滚动轴承在航空航天领域中扮演着关键角色，用于支持飞机和航天器的飞行部件，如发动机、起落架、飞轮等。
它们要求具备较高的可靠性和耐久性。
4. 风力发电：滚动轴承在风力发电行业中被广泛应用，用于支持风轮和转子的旋转，完成能量的转化。
由于这些设备通常在恶劣的环境条件下运行，滚动轴承需要具备高耐磨和耐腐蚀能力。
陶瓷轴承
陶瓷轴承1简介陶瓷轴承作为一种重要的机械基础件，由于其具有金属轴承所无法比拟的优良性能，抗高温、超强度等在新材料世界独领风骚。
近十多年来，在国计民生的各个领域中得到了日益广泛的应用。
[1]2优点第一，由于陶瓷几乎不怕腐蚀，所以，陶瓷滚动轴承适宜于在布满腐蚀性介质的恶劣条件下作业。
第二，由于陶瓷滚动小球的密度比钢低，重量更要轻得多，因此转动时对外圈的离心作用可降低40%，进而使用寿命大大延长。
第三，陶瓷受热胀冷缩的影响比钢小，因而在轴承的间隙一定时，可允许轴承在温差变化较为剧烈的环境中工作。
第四，由于陶瓷的弹性模量比钢高，受力时不易变形，因此有利于提高工作速度，并达到较高的精度。
3主要用途陶瓷轴承具有耐高温、耐寒、耐磨、耐腐蚀、抗磁电绝缘、无油自润滑、高转速等特性。
可用于极度恶劣的环境及特殊工况，可广泛应用于航空、航天、航海、石油、化工、汽车、电子设备，冶金、电力、纺织、泵类、医疗器械、科研和国防军事等领域，是新材料应用的高科技产品。
陶瓷轴承的套圈及滚动体采用全陶瓷材料，有氧化锆（ZrO2）、氮化硅（Si3N4）、碳化硅（Sic）三种。
保持器采用聚四氟乙烯、尼龙66，聚醚酰亚氨，氧化锆、氮化硅，不锈钢或特种航空铝制造，从而扩大陶瓷轴承的应用面。
4应用领域医疗器械、低温工程、光学仪器、高速机床、高速电机、印刷机械、食品加工机械。
在航空航天、航海、核工业、石油、化工、轻纺工业、机械、冶金、电力、食品、机车、地铁、高速机床及科研国防军事技术等领域需要在高温、高速、深冷、易燃、易爆、强腐蚀、真空、电绝缘、无磁、干摩擦等特殊工况下工作，陶瓷轴承不可或缺的替代作用正在被人们逐渐地认识。
随着加工技术的不断进步，工艺水平的日益提高，陶瓷轴承的成本不断下降，已经从过去只在一些高、精、尖领域小范围内应用，逐步推广到国民经济各个工业领域，产品市场价格也逐渐接近实用化，达到用户可接受的程度，陶瓷轴承大面积应用的浪潮已经涌来！5用途分类（1）、高速轴承：具有耐寒性、受力弹性小、抗压力大、导热性能差、自重轻、摩擦系数小等优点，可应用在12000转/分-75000转/分的高速主轴及其它高精度设备中；（2）、耐高温轴承：材料本身具有耐高温度1200℃，且自润滑好，使用温度在100℃-800℃间不产生因温差造成的膨胀。
滚动轴承材料
滚动轴承材料滚动轴承是一种常见的机械零部件，它能够减少摩擦并支持旋转轴。
滚动轴承的性能很大程度上取决于所选用的材料。
不同的工作条件需要不同的材料来满足要求。
在选择滚动轴承材料时，需要考虑摩擦、磨损、疲劳寿命、耐腐蚀性和温度等因素。
下面将介绍几种常见的滚动轴承材料及其特点。
1. 钢材。
钢材是最常用的滚动轴承材料之一。
它具有良好的强度和硬度，能够承受高速旋转和高负荷。
同时，钢材还具有较好的耐磨损性能，适用于各种工作条件。
在一些特殊的工作环境下，还可以通过表面处理来提高钢材的性能，例如镀铬、氮化等。
2. 不锈钢。
不锈钢具有良好的耐腐蚀性能，适用于潮湿、腐蚀性较强的工作环境。
不锈钢材料通常含有铬、镍等合金元素，能够形成一层致密的氧化膜，防止进一步的腐蚀。
不锈钢滚动轴承广泛应用于食品、医药等行业，以及海洋设备、化工设备等领域。
3. 陶瓷。
陶瓷材料具有优异的耐磨损性能和高温性能，适用于高速、高温、高腐蚀性环境。
陶瓷滚动轴承能够减少摩擦和磨损，延长使用寿命。
此外，陶瓷材料还具有良好的绝缘性能和抗疲劳性能，适用于一些特殊的工程机械、航空航天等领域。
4. 聚四氟乙烯（PTFE）。
PTFE具有低摩擦系数和良好的自润滑性能，适用于高速、低负荷的工作条件。
PTFE滚动轴承能够减少能量损耗，降低噪音，延长使用寿命。
在一些对润滑要求苛刻的场合，PTFE材料能够取代传统的润滑脂，减少润滑维护成本。
综上所述，滚动轴承材料的选择需要根据具体的工作条件来进行，不同的材料具有不同的特点和适用范围。
在实际应用中，还需要考虑成本、加工工艺、装配要求等因素，综合考虑来选用最合适的滚动轴承材料。
希望本文能够对滚动轴承材料的选择提供一些参考，使读者能够更好地应用于实际生产中。
陶瓷球轴承
参考文献
[1]李建华,李军林,郭向东,张锡昌.陶瓷球轴承性能分析与试验研究.轴 承.2001,12:32-35
[2]张文轩,任成祖.陶瓷球轴承性能分析.佛山陶瓷.2003,04(73):34-36 [3]张永乾,孙永安,李县辉.陶瓷球压碎载荷试验分析.轴承.2001,05:23-25 [4]Hiroyuki Ohta. Shinya Satake. Vibrations of the All-Ceramic Ball
Al2O3
3900 390 20-27 18-20 3-5
8 30 880 0.22 1018 1250 低 断裂
SiC
3100 420 20-25 20-24 2-4
4 100 700 0.25
1250 低 断裂
TiC
4900 370 20-39 13-22 2-5
9 25 500 0.23
800 低
Page 5
高速旋转：金属加工机床主轴、燃气轮机、离心分离器、 高速电机主轴；
耐腐蚀：半导体制造设备、电镀装置、化工制药设备、海 洋机械；
高真空：航空航天、真空机器； 耐高温：各种热处理炉、加热辊、医疗灭菌装置、化学纤
维机械、发动机； 非磁性：半导体制造设备、超导装置、原子能发电设备； 重量轻：摩托车(赛车)曲轴、航空发动机、宇航相关机器 高刚性：金属加工机床主轴； 绝缘：电镀装置、铁路机车索引电机、各种电机。
Page 13
陶瓷球的额定动载荷
图为日本光洋精工和东芝公司 采用的推力负荷型球轴承疲劳 试验机。
表中所列是其试验条件。在这 样的试验条件下，氮化硅试验 片与钢球之间所产生的最大接 触应力为605kg/mm²。
Page 14
陶瓷轴承的结构及工作原理
陶瓷轴承的结构及工作原理陶瓷轴承是一种常见的机械零部件，具有优异的耐磨性、耐腐蚀性和高温稳定性，被广泛应用于各种工业设备和机械装置中。
本文将以陶瓷轴承的结构及工作原理为主题，对其进行详细阐述。
一、陶瓷轴承的结构陶瓷轴承的结构主要包括内圈、外圈、滚动体和保持架等几个基本部分。
1. 内圈：内圈是陶瓷轴承的内部环状零件，通常由陶瓷材料制成，具有较高的硬度和耐磨性，能够承受较大的载荷和高速旋转。
2. 外圈：外圈是陶瓷轴承的外部环状零件，同样由陶瓷材料制成，具有良好的耐磨性和耐腐蚀性，能够保护内部零件不受外界环境的侵蚀。
3. 滚动体：滚动体是陶瓷轴承中起到传递载荷和减少摩擦的关键部分，通常采用陶瓷球或陶瓷柱体制成。
由于陶瓷材料具有较低的摩擦系数和较高的硬度，因此陶瓷滚动体能够减小摩擦损失，提高轴承的工作效率。
4. 保持架：保持架是固定滚动体的零件，通常由金属材料制成，能够保持滚动体的相对位置，防止其相互碰撞和脱落。
二、陶瓷轴承的工作原理陶瓷轴承的工作原理基于滚动摩擦和滚动轴承的基本原理。
当轴承受到外界载荷时，滚动体在内圈和外圈之间滚动，从而传递载荷和减小摩擦力。
1. 传递载荷：当轴承受到垂直于轴的载荷时，滚动体在内圈和外圈之间滚动，承受并传递载荷。
由于陶瓷滚动体具有较低的摩擦系数和较高的硬度，因此能够减小滚动摩擦，降低能量损耗和热量产生。
2. 减小摩擦力：陶瓷轴承中的滚动体通过滚动摩擦的方式工作，相比于滑动摩擦，滚动摩擦能够减小接触面积和摩擦力，从而减小能量损耗和磨损。
3. 提高工作效率：由于陶瓷材料具有较低的摩擦系数和较高的硬度，陶瓷轴承能够减小摩擦损失，提高工作效率。
同时，陶瓷材料还具有较高的耐磨性和耐腐蚀性，能够在恶劣环境下长时间稳定工作。
总结：陶瓷轴承由内圈、外圈、滚动体和保持架等部分组成，结构简单而紧凑。
其工作原理基于滚动摩擦和滚动轴承的基本原理，通过滚动体在内圈和外圈之间的滚动来传递载荷和减小摩擦力。
陶瓷轴承的优缺点
陶瓷轴承的优点
当谈到陶瓷时，首先想到的是家庭常用的餐具。
随着科学技术的发展，陶瓷的物理性能已应用于包括轴承行业在内的各行各业。
让我们介绍一下陶瓷轴承的优点。
首先，由于陶瓷几乎不怕腐蚀，因此陶瓷滚动轴承适合在充满腐蚀性介质的恶劣条件下运行。
其次，由于陶瓷滚动球的密度低于钢的密度，并且重量轻得多，因此旋转时对外圈的离心作用可降低40％，使用寿命大大延长。
第三，陶瓷受热膨胀和收缩的影响小于钢，因此，当固定轴承间隙时，可使轴承在温差较大的环境中工作。
第四，由于陶瓷的弹性模量高于钢的弹性模量，因此在受力时不易变形，因此有利于提高加工速度，达到更高的精度。
陶瓷轴承与全钢轴承相比的优势
1，高速，加速能力强，可在dn值超过300万的条件下运行，可减少打滑，磨损和发热量；
2.长寿命和耐磨性-全陶瓷轴承的疲劳寿命有望比全钢轴承长10-50
倍，混合陶瓷轴承的寿命也比全钢轴承长3-5倍。
全钢轴承；
3，几乎不需要润滑，陶瓷材料的摩擦系数低，当润滑油变稀或变稀时，用油润滑的陶瓷轴承的润滑能力仍不低于通常用于钢轴承的传统润滑剂；
4.耐磨性-因为陶瓷材料是惰性材料，所以它们更耐腐蚀和磨损；
5，高刚度-由于陶瓷材料的高弹性模量，其刚度比普通钢轴承大15-20％；
6.耐高温-所有陶瓷轴承均可在500C以上的温度下工作；
7.扭矩小-根据结构，陶瓷轴承的扭矩降低了约1/3；
8，非磁性，非导电性陶瓷轴承不能被磁力和电损坏。
随着研究的深入和大量制造技术的突破，陶瓷轴承在高速，高温和耐腐蚀领域的应用前景将是可观的。
滚动轴承材料
滚动轴承材料
滚动轴承是一种常见的机械元件，用于减小机械摩擦和承载重量。
滚动轴承材料的选择对于轴承的使用寿命和性能起着至关重要的作用。
本文将介绍几种常见的滚动轴承材料。
1. 钢材：钢材是最常用的滚动轴承材料。
它具有良好的强度和耐磨性，能够承受高压和高温。
钢材可以通过热处理来提高其硬度和强度，以适应不同的应用场景。
根据使用环境和要求，常见的钢材包括碳钢、合金钢和不锈钢等。
2. 陶瓷材料：陶瓷材料在滚动轴承中也得到了广泛应用。
陶瓷材料具有低密度、高硬度和耐磨性的特点，能够在高速和高温环境下工作。
陶瓷材料还具有绝缘性能和抗腐蚀性，适用于特殊的工业领域。
常见的陶瓷材料包括氧化铝和硼氮化硅等。
3. 聚合物材料：聚合物材料在滚动轴承中的应用也日益增多。
聚合物材料具有轻质、绝缘和低摩擦的特点，能够降低摩擦和能量损失。
聚合物材料还具有耐腐蚀性和低噪音的特点，适用于一些对噪音要求较高的应用场景。
常见的聚合物材料包括聚四氟乙烯（PTFE）和聚酰亚胺（PI）等。
4. 涂层材料：在一些特殊的应用场景中，还可以使用涂层材料来改善滚动轴承的性能。
通过在轴承表面涂覆一层特殊的材料，可以提高轴承的耐磨性、耐腐蚀性和润滑性能。
常见的涂层材料包括涂硬膜、涂陶瓷和涂聚合物等。
总的来说，滚动轴承材料的选择应根据具体的应用环境、要求
和性能来确定。
不同的材料具有不同的特点和优劣势，需要根据实际需求进行选择。
随着技术的发展，还会不断出现新的材料，以满足更高的要求和挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一，由于陶瓷几乎不怕腐蚀，所以，陶瓷滚动轴承适宜于在布满腐蚀性介质的恶劣条件下作业。
第二，由于陶瓷滚动小球的密度比钢低，重量更要轻得多，因此转动时对外圈的离心作用可降低40%，进而使用寿命大大延长。
第三，陶瓷受热胀冷缩的影响比钢小，因而在轴承的间隙一定时，可允许轴承在温差变化较为剧烈的环境中工作。
第四，由于陶瓷的弹性模量比钢高，受力时不易变形，因此有利于提高工作速度，并达到较高的精度。
能够在高温、高速、深冷、易燃、易爆、强腐蚀、真空、电绝缘、无磁、干摩擦等特殊工况下工作
（1）、高速轴承：具有耐寒性、受力弹性小、抗压力大、导热性能差、自重轻、摩擦系数小等优点，可应用在12000转/分-75000转/分的高速主轴及其它高精度设备中；
（2）、耐高温轴承：材料本身具有耐高温度1200℃，且自润滑好，使用温度在100℃-800℃间不产生因温差造成的膨胀。
可应用在炉窑，制塑、制钢等高温设备中；
（3）、耐腐蚀轴承：材料本身具有耐腐蚀的特性，可应用在强酸、强碱、无机、有机盐、海水等领域，如：电镀设备，电子设备，化工机械、船舶制造、医疗器械等。
（4）、防磁轴承：因无磁不吸粉尘，可减少轴承提前剥落、噪声大等。
可用在退磁设备。
精密仪器等领域。
（5）、电绝缘轴承：因电阻力高，可免电弧损伤轴承，可用在各种要求绝缘的电力设备中。
（6）、真空轴承：因陶瓷材料独具的无油自润滑特性，在超高真空环境中，可克服普通轴承无法实现润滑之难题。
注：以上五种类别轴承，同一套轴承可应用到高温、高速、酸碱、磁场、非绝缘中，但因材料性能有所不同（请参阅稀土陶瓷材料性能表）故请客户选择产品时，根据自己所应用的场合，来挑选材料最适合的陶瓷轴承。
氧化锆全陶瓷轴承具抗磁电绝缘、耐磨耐腐蚀、无油自润滑、耐高温耐高寒等特点，可用于极度恶劣环境及特殊工况。
套圈及滚动体采用氧化锆（ZrO2）陶瓷材料，保持器使用聚四氟乙烯（PTFE）作为标准配置，一般也可使用玻璃纤维增强的尼龙66（RPA66-25），特种工程塑料（PEEK，PI），不锈钢（AISISUS316），黄铜（Cu）等。
氮化硅全陶瓷轴承套圈及滚动体采用氮化硅（Si3N4）陶瓷材料，一般也可使用RPA66-25，PEEK，PI，以及酚醛夹布胶木管等。
SiN4制全陶瓷轴承相比较ZrO2材料可适用于更高转速及负荷能力，以及适用于更高的环境温度。
同时可提供用于高速高精度高刚性主轴的精密陶瓷轴承，最高制造精度达P4至UP级
满装球型全陶瓷轴承一面带添球缺口，因采用无保持架结构设计，可以比标准结构的轴承装入多的陶瓷球，从而提高其负荷能力，另外还可避免因保持架材料的限制，可达到陶瓷保持架型全陶瓷轴承耐腐蚀及耐温效果。
该系列轴承不适宜较高转速，安装时应注意将缺口面装于不承受轴向负荷的一端。
