压力测试仪的功能
压力测试仪操作指引
压力测试仪操作指引
一、准备工作
1.安全防护：首先应该确保工作环境安全，检查压力测试仪是否正确
安装，然后将电源线插上，并在接通电源前将电压调至正确的值，以确保
安全工作。
2.准备仪器：准备好压力测试仪，包括：主机、压力传感器、温度传
感器等，以及它们之间的连接件，确保压力测试仪正常工作。
3.设置仪器：设置仪器的参数，包括：最大测量压力、最小测量压力、测量范围、测量精度、保持时间以及配置上的其他信息等。
二、使用步骤
1.安装压力传感器：将压力传感器安装在压力测试仪上，检查安装是
否牢固，可以使用止回阀和排气阀等器件组成。
2.设置压力测试仪：将压力测试仪设置至所需的值，具体步骤是：根
据需要设置压力测试仪的参数，使其准备检测。
3.测试压力：通过插入压力传感器线缆的连接头，连接上压力测试仪，准备开始试验。
之后，按照预设的参数启动压力测试仪，等它自动完成测试，或者在必要的时候对其进行手动操作，进行压力测试。
4.读取测试数据：在压力测试结束后，测试仪会自动生成测试数据，
然后将测试结果以文件的形式保存到磁盘中，这样就可以方便地进行数据
分析了。
5.清理压力测试仪：当压力测试完成后。
拉力压力测试仪操作说明
拉力压力测试仪操作说明一、引言拉力压力测试仪作为一种重要的测试设备，在工业生产、实验室研究以及质量检查等领域扮演着重要的角色。
本文将详细介绍拉力压力测试仪的操作方法和注意事项，以帮助用户正确、准确地进行测试。
二、设备概述拉力压力测试仪是一种专业测量物体拉力或压力的设备，通常由以下几个核心部件组成：1. 主机：负责控制和显示测试过程中的数据；2. 传感器：用于测量被测试物体所受的拉力或压力；3. 夹持装置：用于将被测试物体固定在测试平台上。
三、操作步骤下面将介绍拉力压力测试仪的具体操作步骤，以确保测试过程准确可靠。
1. 准备测试环境在进行拉力压力测试之前，确保测试环境清洁整齐，并保持稳定。
移除任何可能影响测试结果的杂物，确保测试区域安全。
2. 检查设备状态打开拉力压力测试仪主机，检查其显示屏上的仪器状态。
确保传感器和夹持装置已正确连接。
如有异常情况出现，应及时联系维修人员进行检修。
3. 设定测试参数根据被测试物体的特性以及所需测试的拉力或压力范围，设置测试参数。
在设定参数之前，确认测试仪的量程是否适合当前测试。
4. 安装被测试物体使用夹持装置将被测试物体固定在测试平台上。
确保夹持牢固，无松动现象。
被测试物体的安装位置应符合测试需求，以保证测试结果的准确性。
5. 进行拉力/压力测试点击测试仪主机上的“开始”按钮，启动拉力/压力测试。
此时，主机将开始记录测试数据，并将其实时显示在显示屏上。
同时，传感器将对被测试物体施加拉力或压力。
6. 结果分析和记录在拉力/压力测试结束后，将测试结果进行分析，并记录下测试数据。
注意，应同步记录测试参数、测试时间等相关信息，以便于后续的数据分析和对比。
四、操作注意事项为了确保测试效果和操作安全，请遵循以下注意事项：1. 操作人员应熟悉设备的使用方法和操作流程，并经过相关培训；2. 所有相关设备、传感器和夹持装置应定期进行维护和校准，确保其正常工作；3. 在使用过程中，避免将手指或其他物体靠近夹持装置或传感器，以防受伤或设备损坏；4. 在进行拉力压力测试时，应注意安全距离，防止被测试物体产生碎裂、突然脱离夹持装置或造成其他意外伤害；5. 在测试过程中，密切观察测试仪的状态，如发现任何异常情况，应立即停止测试并排除故障。
第三章 压力检测仪表
mm m dyn/cm2 lb/in2
常见压力传感器外形
工业压力变送器 数字压力变送器 通用压力变送器 隔离压力变送器 高温压力变送器 隔离压差变送器 隔离液位变送器 微压变送器 电容压力变送器 隔膜压力变送器 绝压变送器 双膜压差变送器
微型探针压力计 暖风空调压力计 湿式压力变送器 本安压力变送器
§3.1 概 述 一、测量过程与测量误差
1.测量过程：不论检测方法和仪表结构多么不同， 测量的实质都是将被测参数与其所对应的测量 单位进行比较的过程，而测量仪表是实现这种 比较的工具。尽管测量原理各式各样，但都是 将被测参数经过一次或多次能量的转换，最终 获得一种便于显示和传递的信号形式的过程。 例如：采用热电偶进行温度的测量 （温度－> 电流信号－>毫伏测量表指针偏转－>与温度标 尺进行比较）
示值之比，即：Y= Δ/ X0=(X-X0)/X0
二、检测仪表的性能指标
1. 准确度与允许误差
• 准确度（精度）：反映测量值与其真值的接近程度；
• 仪表的精度不仅与绝对误差（通常指各测量点绝对误 差中的最大值）有关，而且与仪表的测量范围有关， 因此，工业中不是用绝对误差来表示精度，而是用相 对百分误差δ或者允许误差δ允来表示， δ允越大，精度 越低，反之，精度越高。
OEM血压计
OEM压力芯片
压力计的分类与工作原理
工业压力计通常按敏感元件的类型及转换原 理的不同进行分类： • 液柱式压力计 • 活塞式压力计 • 弹性式压力计 • 电气式压力计
1. 液柱式压力计
测量原理： 根据流体静力学原理，将被测压力转换为液柱高度的 测量。 即：P=ρgh 所以 ： h=P / ρg
该类传感器利用电阻应变原理构成。（金属、半导体应变片两类） （1）当应变片产生压缩应变时，其阻值减小； （2）当应变片产生拉伸应变时，其阻值增加。 应变片式压力计将应变片阻值的变化，通过桥式电路转换 成相应的毫伏级电势输出，并用毫伏计或其他仪表显示出 被测压力的大小。
压力测试仪使用说明书
压力测试仪使用说明书1. 产品概述压力测试仪是一种用于测量和监测各种系统和设备的压力性能的工具。
它能够提供准确的压力数据，并能够在不同条件下进行测试和分析。
本使用说明书将为您介绍使用压力测试仪的基本操作和功能，以便您能够正确高效地使用该设备。
2. 储备物品在开始使用压力测试仪之前，请确保您已准备以下物品：- 压力测试仪主机- 电源适配器- 压力传感器- 数据线（USB）- 用户手册3. 设备连接与设置3.1 连接压力传感器将压力传感器与压力测试仪主机连接。
确保传感器正确连接并固定在待测试的系统或设备上。
3.2 电源连接将电源适配器插入压力测试仪主机的电源插座，并将适配器的另一端插入电源插座。
确保电源连接可靠，以保证设备正常工作。
4. 开机与操作4.1 开机按下压力测试仪主机上的电源按钮，设备将开始启动。
在设备完全开机后，您将看到主机屏幕上显示相关的操作界面。
4.2 设置参数使用压力测试仪主机上的控制按钮或触摸屏，进入设备的设置界面。
您可以根据测试需求，设置压力范围、单位以及其他测试参数。
确保您配置的参数与待测试系统的要求相匹配。
4.3 启动测试设置完成后，返回主界面，并按下启动按钮开始测试。
压力测试仪将开始对待测试系统或设备进行压力测试，并实时显示测试结果。
5. 数据读取与分析5.1 数据记录在测试过程中，压力测试仪将实时记录压力数据。
通过主机屏幕或连接至电脑的数据线，您可以导出测试数据用于分析和报告。
5.2 数据分析软件连接压力测试仪到电脑，打开数据分析软件并将设备与软件进行连接。
在软件中，您可以进行更加详细的数据分析，生成图表和曲线，以便更好地理解和解读测试结果。
6. 注意事项- 在连接或拆卸压力传感器时，请确保设备处于关机状态。
- 使用压力测试仪时，应避免将其暴露于高温、潮湿或腐蚀性环境中。
- 请按照设备的使用说明和维护手册进行正确的操作和日常维护，以保证设备的正常运行和使用寿命。
- 对于不熟悉设备操作的用户，建议在详细阅读使用说明书的情况下进行操作，或在专业人士的指导下进行使用。
注射器自毁性专业测试仪器
注射器自毁性专业测试仪器注射疗法是临床治疗的重要手段和方法，注射器是国内注射治疗消耗较大医用耗材器械。
一般注射器在临床使用中存在一系列问题，如重复使用、针头简单误刺医务人员、使用后恢复不便利等。
目前在欧美等发达国家已广泛使用一次性自毁注射器代替一般注射器。
随着科学技术的进步，我国自毁注射器的质量越来越受到临床的重视，并且通过一系列注射器自毁式测试仪器以及防止重复使用回推想试仪，达到质量检验。
自毁特性当输送完预定的固定使用剂量时，自毁特性进行自动开头生效。
自毁功能生效后：在正常使用条件下，注射器和针头不应重复使用;自毁特性不应失效，即以100mm/min的速度在芯杆上施加100N的力，或在针上施加100kPa/min至最高300kPa/min的背压，疫苗注射器不应再次使用，疫苗注射器不应重复使用。
自毁特性自锁力测试仪主要用于测定自毁型固定剂量疫苗注射器的物理特性，是鉴定医自毁型固定剂量疫苗注射器的重要手段之一。
ZS0573-C自毁特性自锁力测试仪技术参数：操作界面：简体中文/英文测试标准：YY/T 0573.3-2023 一次性使用无菌注射器第3部分：自毁型固定剂量疫苗注射器测试范围：0.1N～150N 误差不大于0.1N；测试速率：100mm/min 误差范围：1mm/min；（测试速度可软件设定）公称容量：0.1ml～200 ml、全部规格任意输入。
产品净重：15kg形状尺寸：430×290×400（mm）电源：AC90V-240V/50Hz（自适应宽电压）整机功率：70W可编程掌握器：PLC/ARM触摸屏：7英寸K600+内核/点阵式65色800*480辨别率传感器：高精度力值传感器测力机构：内置打印机：机载针式打印机自毁特性压力测试仪主要用于测定自毁型固定剂量疫苗注射器的物理特性，是鉴定医自毁型固定剂量疫苗注射器的重要手段之一。
YL0573-C自毁特性压力测试仪技术参数：操作界面：简体中文/英文测试标准：YY/T 0573.3 一次性使用无菌注射器第3部分：自毁型固定剂量疫苗注射器压力输出范围：高于当地大气压，0kPa～350kPa，可任意设定压力输出值，检定误差不大于读数的1%。

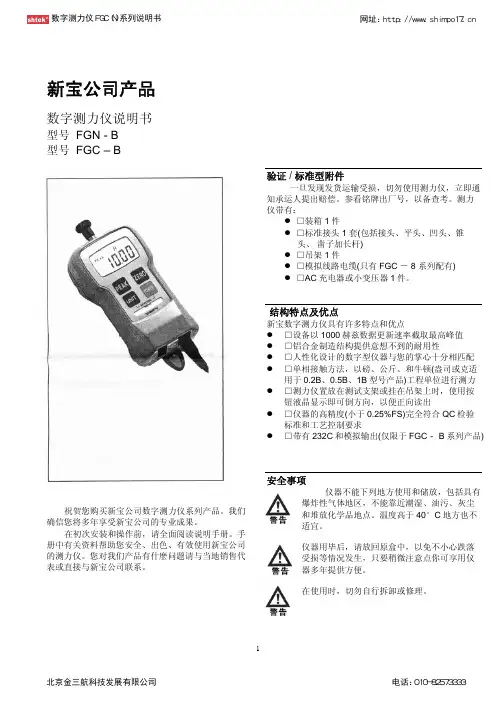

数字测力仪FGC和FGN使用说明书
新宝公司产品数字测力仪说明书型号 FGN - B 型号 FGC – B祝贺您购买新宝公司数字测力仪系列产品。
我们确信您将多年享受新宝公司的专业成果。
在初次安装和操作前，请全面阅读说明手册。
手册中有关资料帮助您安全、出色、有效使用新宝公司的测力仪。
您对我们产品有什麽问题请与当地销售代表或直接与新宝公司联系。
验证 / 标准型附件一旦发现发货运输受损，切勿使用测力仪，立即通知承运人提出赔偿。
参看铭牌出厂号，以备查考。
测力仪带有：z □装箱1件z □标准接头1 套(包括接头、平头、凹头、锥头、 凿子加长杆) z □吊架1件z □模拟线路电缆(只有FGC － 8 系列配有) z □AC 充电器或小变压器1件。
结构特点及优点新宝数字测力仪具有许多特点和优点z □设备以1000赫兹数据更新速率截取最高峰值 z □铝合金制造结构提供意想不到的耐用性z □人性化设计的数字型仪器与您的掌心十分相匹配 z □单相接触方法，以磅、公斤、和牛顿(盎司或克适用于0.2B 、0.5B 、1B 型号产品)工程单位进行测力 z □测力仪置放在测试支架或挂在吊架上时，使用按钮液晶显示即可倒方向，以便正向读出z □仪器的高精度(小于0.25%FS)完全符合QC 检验标准和工艺控制要求z □带有232C 和模拟输出(仅限于FGC - B 系列产品)安全事项仪器不能下列地方使用和储放，包括具有爆炸性气体地区，不能靠近潮湿、油污、灰尘和堆放化学品地点。
温度高于40°C 地方也不适宜。
仪器用毕后，请放回原盒中，以免不小心跌落受损等情况发生，只要稍微注意点你可享用仪器多年提供方便。
在使用时，切勿自行拆卸或修理。
数字测力仪ＦＧＣ（Ｎ）系列说明书网址：ｈｔｔｐ：／／ｗｗｗ．ｓｈｉｍｐｏ１７．ｃｎ基本结构厂方设定值测力仪第一次通电源后，FGN / C － B 产品随即返回到厂方设定值。
参照厂方设定值部份内容，根据情况省缺设定值。
根据厂方设置程序，下表为厂方默认设置操作1. 仪器在使用前，电池充电18小时，出厂后电池放电。
压力试验机SYE-2000型
SYE-2000型压力试验机生产厂家使用说明书SYE-2000型压力试验机一、概述SYE-2000型压力试验机利用液压传动、电子测力及液晶蓝屏显示，测试混凝土、砖、石、水泥、耐火砖等建筑材料的抗压强度，具有结构紧凑，操作方便，测力精度高等特点。
1、基本技术参数：承载能力 0 （0~1000 ）kN，（0~2000）kN示值相对误差±1％电机功率 1.1kW活塞行程 25mm电源 380V 50Hz2、主要规格：上下承压板净距 320mm上下压板尺寸（320×320）mm外形尺寸（长×宽×高）（796×435×1325）mm净重 885kg二、结构及主要功能简介（一）结构：压力试验机主要由以下三个部分组成1、机体部分机架3为球墨铸铁的结实机架，机架上部装有螺母4、连接丝杆2，在丝杆末端有凸球座5及上承压板6，在试件受压时可以自动调整上承压板与试件受压面的接触吻合。
根据试件大小，可以转动手轮1，调节丝杆至适当高度。
下承压板表面刻有定位线，便于试件放置于中心位置。
下承压板7放于活塞8上，在下承压板下面装有防尘罩10，防止碎屑和杂物落入油缸11里面。
当活塞受到油压上升时，推动下承压板向上顶压试件。
油缸11座落在机架的下部，在油缸的内壁上部嵌有复合密封圈9，防止在高压时活塞和油缸间的油液溢出，油液溢损极微。
油缸后方左上侧有一溢油管，直接让油缸上面的溢油流回油箱，因此可以保持机器四周的洁净。
若作混凝土抗压试验时，建议用户可自制一斜斗，向后侧倾斜，以便清除碎块，为防止试件经常推移而磨损下承压板，建议可自制适合试件大小的垫板，但需热处理（硬度HRC55以上），用久磨蚀后，便于更换。
2、液压控制系统该系统包括电动机及高压油泵、送油阀、回油阀、油箱等。
油泵及电动机14通过联轴器相连，座于油箱13上，高压油直接进入送油阀16。
当送油阀关闭时，油直接流回油箱，当送油阀打开，回油阀15关闭时，高压油进入油缸，并传至传感器，传感器将信号传至测力仪18。
SN3407球压试验仪
SN3407球压试验仪SN3407球压试验仪是一款广泛应用于钢铁、冶金、石油、化工、船舶等行业的压力测试仪器。
该型号球压试验仪不仅具有高精度、高灵敏度、高可靠性的优点，而且经久耐用，具有极强的适用性。
技术参数SN3407球压试验仪的主要技术参数如下：•测试范围：0-7000 bar•测试精度：≤0.2％FS•工作电压：AC220V/50Hz•工作环境温度：-40~70℃•工作环境湿度：10~95％RH该型号压力测试仪器具有广泛的应用范围，可用于液体或气体的高压测试，因此在船舶、航空和化工行业中应用广泛。
使用方法SN3407球压试验仪操作简单，易于上手。
下面是使用该仪器的基本方法：步骤1：准备工作1.检查设备是否正常工作。
2.检查排气管是否顺畅，以便气体可以顺利排出。
步骤2：连接测试袋使用测试袋连接仪器，该测试袋应达到测试袋的额定压力，方便用户进行压力测试。
步骤3：进行测试1.打开电源，等待机器启动。
2.设定测试参数，观察显示屏上的压力值。
3.读取压力值并记录数据。
步骤4：清洁与维护1.停机后，拆下测试袋和排气管，清空测试袋内的气体或液体。
2.检查仪器的各个部件是否干净，并用干净的布擦拭清洁。
3.定期对仪器进行维护保养，以确保其稳定性和工作性能。
维修服务我们提供SN3407球压试验仪的维修服务，如出现问题，请联系我们。
我们的技术团队将及时提供故障排除和维修服务，以确保您的设备正常工作。
端语SN3407球压试验仪是一款功能强大且易于操作的压力测试仪器，适用于各种高压测试应用。
在使用前请按照说明书正确操作，保证设备的正常工作。
同时，定期对设备进行维护与保养，以延长设备的寿命并提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、取代人工读数，傻瓜式操作。
允许更换不同量程的传感器，需要在数字面板上修改对应通道的量程数据。
2、通过数字面板修改压力设定值、保压时间。
3、本装置具有测量数据双点修正功能，可保证测量数据的准确性。
4、在压力测试过程中，即使没有任何泄漏，压力也会随温度而变化。
本装置通过辅助温度测点对压力按照理想气体方程进行换算，使读到的压力数据与开始测试时的温度状态相同。
让耐压性能测试结果更加科学可靠。
5、本装置赠历史记录读取软件，可以将PLC中记录的历史数据通过以太网读入PC中，并自动生成报表打印成PDF格式电子文档。
6、本装置最多可以同时进行多台样品的压力测试，分别设定测试参数。
多个测试通道可以互不干扰地独立工作。
自动存储测试结果，每个通道最多存储20次测试数据。
除在数字面板可以监控其测试状态外，还配备三色状态指示灯，指示样品测试状态，实现无人值守测试。
7、本装置特别设计了短暂停电可恢复测试功能，在进行测试过程中，允许将电源暂时关闭（为了计时准确，建议断电不要超过一分钟）。
