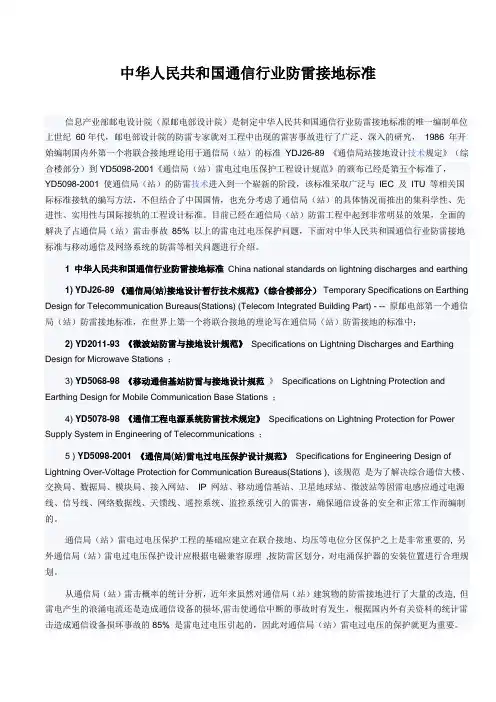

中华人民共和国通信行业防雷接地标准

中华人民共和国通信行业防雷接地标准信息产业部邮电设计院（原邮电部设计院）是制定中华人民共和国通信行业防雷接地标准的唯一编制单位上世纪60年代，邮电部设计院的防雷专家就对工程中出现的雷害事故进行了广泛、深入的研究，1986 年开始编制国内外第一个将联合接地理论用于通信局（站）的标准YDJ26-89 《通信局站接地设计技术规定》（综合楼部分）到YD5098-2001《通信局（站）雷电过电压保护工程设计规范》的颁布已经是第五个标准了，YD5098-2001 使通信局（站）的防雷技术进入到一个崭新的阶段，该标准采取广泛与IEC 及ITU 等相关国际标准接轨的编写方法，不但结合了中国国情，也充分考虑了通信局（站）的具体情况而推出的集科学性、先进性、实用性与国际接轨的工程设计标准。

目前已经在通信局（站）防雷工程中起到非常明显的效果，全面的解决了占通信局（站）雷击事故85% 以上的雷电过电压保护问题，下面对中华人民共和国通信行业防雷接地标准与移动通信及网络系统的防雷等相关问题进行介绍。

1 中华人民共和国通信行业防雷接地标准China national standards on lightning discharges and earthing1) YDJ26-89 《通信局(站)接地设计暂行技术规范》（综合楼部分）Temporary Specifications on Earthing Design for Telecommunication Bureaus(Stations) (T elecom Integrated Building Part) - -- 原邮电部第一个通信局（站）防雷接地标准，在世界上第一个将联合接地的理论写在通信局（站）防雷接地的标准中；2) YD2011-93 《微波站防雷与接地设计规范》Specifications on Lightning Discharges and Earthing Design for Microwave Stations ；3) YD5068-98 《移动通信基站防雷与接地设计规范》Specifications on Lightning Protection and Earthing Design for Mobile Communication Base Stations ；4) YD5078-98 《通信工程电源系统防雷技术规定》Specifications on Lightning Protection for Power Supply System in Engineering of Telecommunications ；5 ) YD5098-2001 《通信局(站)雷电过电压保护设计规范》Specifications for Engineering Design of Lightning Over-Voltage Protection for Communication Bureaus(Stations ), 该规范是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常工作而编制的。

通信局（站）雷电过电压保护并非是简单的、单一的雷电过电压保护器件应用，而是应用电磁兼容的原理根据雷电保护区的划分，对一个通信局（站）进行综合、多级雷电过电压保护。

通信局（站）雷电过电压保护工程的基础应建立在联合接地、均压等电位分区保护之上是非常重要的, 另外通信局（站）雷电过电压保护设计应根据电磁兼容原理,按防雷区划分，对电涌保护器的安装位置进行合理规划。

通信局（站）传统的雷电浪涌保护方法，在选择浪涌SPD 件时，仅考虑被保护的通信设备本身，没有根据电磁兼容（EMC）原理，把局部或单一的防护措施归结到系统防雷，即整体防护的概念。

由于缺乏通信局（站）系统和整体的观念，导致在通信局（站）电源系统网络，甚至在雷电防护的薄弱环节的不同点安装过电压保护器时，各类防护器件之间不能相互协调、相互之间不能控制。

由于防护器件在设计时，其防护性能仅仅是从被保护设备本身的需求，而通信局（站）系统的防护，各级防护器件是相辅相成的，互相影响的，此时用以局部防护的过电压器件不能有效的发挥其防护性能，影响了通信局（站）的整体防护。

另外还有一个重要的立论基础，通信局（站）的雷电过电压保护设计必须是建立在联合接地基础上。

YD5098 — 2001 总则强调了规范是：工程设计、施工、监理、维护和各类保护器件选择的技术依据，所用电涌保护器必须是经信息产业部认可的检测部门测试的合格产品。

中华人民共和国信息产业部- 信部规[2001]588 号文规定自2001 年10 月 1 日起施行。

其对象为各省、自治区、直辖市通信管理局，中国电信、中国移动、中国联通、中国网通、中国通信广播卫星公司、吉通公司、铁通公司。

即中华人民共和国通信行业的单位，其防雷接地工程都必须执行该标准。

2 中华人民共和国通信行业关于SPD 的技术要求和测试方法的标准China national standards on technical requests and testing techniques of SPD in telecommunication1)YD/T1235.1-2002《通信局（站）低压配电系统用电涌保护器技术要求》Performance require -ments for surge protective devices connected to low-voltage distribution systems of telecommunication stations/sites2)YD/1235.2-2002 《通信局（站）低压配电系统用电涌保护器测试方法》Testing methods for surge protective devices connected to low-voltage distribution systems of telecommunication stations/sites根据国际电联提供的世界年雷暴日分布统计，中国是世界上年雷暴日最多的国家之一，因此中国的雷害事故就更加频繁。

我国的防雷专家在长期的广泛探索中，结合IEC 、ITU-T 相关文件，提出了有中国特色的通信局（站）防雷保护设计方法，有效的降低了雷击概率，但是通信局（站）的防雷接地还有很多方面的问题有待解决。

最近将要推出的中华人民共和国通信行业标准《通信局（站）低压配电系统用电涌保护器技术要求》、《通信局（站）低压配电系统用电涌保护器测试方法》又是与国际ＩＴＵ、ＩＥＣ、ＵＬ、ＩＥＥＥ相关建议接轨，并结合了中国国情的体现，希望中华人民共和国通信行业标准的防雷接地标准可以为中国电信、中国移动、中国联通、中国网通、中国铁通、中国卫星通信集团公司及其它系统的通信行业的各类通信局（站）和信息系统的安全运行提供可靠的保障3) 技术要求及测试方法的关键点3.7 保护模式modes of protection用于描述配电线路中SPD 保护功能的配置情况。

在交流配电系统中分为相线与相线（L-L ）、相线与地线（L-PE ）、相线与中性线（L-N ）、中性线与地线（N-PE ）之间等四种保护模式。

在直流配电系统中分为正极与负极（V + -V - ）、正极与地线（V + -PE ）、负极与地线（V - -PE ）之间等三种保护模式。

注：限压型SPD 和具有限压特性的组合型SPD 可用于任一保护模式。

电压开关型SPD 和具有开关特性的组合型SPD 因存在尚待进一步研究的续流遮断能力及其试验方法问题，不宜在除N-PE 外的其它保护模式中推广使用。

• SPD 分类的冲击测试电流等级规定6.1.2.1 交流SPD 冲击测试电流分类的规定见表1 。

表 1 交流SPD 冲击测试电流分类的规定表 1 交流SPD 冲击测试电流分类的规定SPD 类型冲击电流T 型（特高）H 型（高）M 型（中）L 型（低）I n （8/20 µ s ）≥ 60kA≥ 40kA≥ 25kA≥ 15kA≥ 5kAI max （8/20 µ s ）≥ 150kA≥ 100kA≥ 60kA≥ 40kA≥ 15kAU oc （混合波）— — — — ≥ 10kVI peak （10/350 µ s ）≥ 25kA≥ 15kA— ≥ 15kAe ）试验中SPD 的告警或分离装置不应动作6.4 安全性能6.4.1 电气间隙和爬电距离电气间隙和爬电距离应符合表 6 的要求。

表 6 电气间隙和爬电距离检查部位1 ）接线端子不同相的带电导体之间。

2 ）接线端子各相与：——接地端子、零线端子之间；——固定SPD 的金属螺钉、外壳、机箱、面盖或其它金属工件之间。

SPD 的U c <100V 100 ～200V 200 ～450V 450 ～600V电气间隙和爬电距离（mm ）≥ 2≥ 4≥ 6≥ 116.4.2 外壳防护等级SPD 的外壳防护等级（IP 代码）应符合GB4942.2 中规定的IP2LX 。

6.4.3 保护接地a ）SPD 在按正常使用条件安装和连接时，其非带电的易触及的金属部件（用于固定基座、罩盖、铆钉、铭牌等以及与带电部件绝缘的小螺钉除外）应连接成一个整体后与保护接地端子可靠连接；b ）保护接地端子螺钉的尺寸应不小于M4 ；c ）保护接地应采用符合国标的标记加以识别，如：字母标记PE ，图形符号〨等。

6.4.4 着火危险性（灼热丝试验）SPD 的绝缘部件必须有足够的阻燃能力。

绝缘部件在进行表7 规定的灼热丝试验时，试品在下列情况可看作通过了试验：——没有可见的火焰或持续火光；——灼热丝移开后，试品上的火焰或火光在30s 内自行熄灭，并且不应点燃试验用的铺底层中的薄绵纸（绢纸）、或烧焦松木板。

表7 SPD 绝缘材料的灼热丝试验条件试验绝缘零件灼热丝顶端温度℃试验持续时间s 支持或固定接线端子各相载流部件和保护电路部件的外部绝缘零件850 ± 15 30 ± 1不支持或固定载流部件的绝缘外壳、其它外部绝缘零件650 ± 10 30 ± 1注 1 就本试验而言，平面安装式SPD 的机座可看作为外部零件。

2对陶瓷材料制成的部件不进行本试验。

3对如果绝缘零件是由同一种材料制成，则仅对其中一个零件按相应的灼热丝试验温度进行本试验。

6.4.5 暂时过电压失效安全性安装在L-PE 或N-PE 之间的SPD ，在施加表8 规定的异常的暂时过电压UT 条件下，SPD 故障时应具有安全的失效模式，试验期间不能点燃薄绵纸或粗绵布。
