管道焊接及焊后热处理作业指导书
管道焊接施工作业指导书
化学水处理站施工作业指导书编制:审核:批准:山东迪尔安装有限公司二00四年八月十三日一.编制依据:1《火力发电厂焊接篇》DL5007-922《电力建设施工及验收技术规范管道篇》DL5031-943《本公司焊接施工工艺》二.管道焊接施工工艺及技术措施1.钢材及焊接材料管道焊接前必须查明所焊材料的钢号,以便正确地选用相应的焊接材料和确定合适的焊接工艺和热处理工艺.钢材必须符合国标(或部颁标准,专业技术条件)进口钢材符合该国家标准或合同规定的技术条件.焊接材料(焊条.焊丝.钨棒.氩气.氧气.乙炔气(电石)和焊剂)的质量应符合国家标准(或有关标准).钢材焊条,焊丝等均应有制造厂的质量合格证,凡无质量合格证或对质量有怀疑时应按批号抽查试验,合格者方可使用.焊条,焊丝的选用应根据母材的化学成份,机械性能和焊接接头的抗裂性,碳矿散.焊前,预热,焊后热处理,以及使用条件等综合考虑.2.焊前准备焊口的位置应避开应力集中区,且便于施焊及热处理一般应符合下列要求:(1)锅炉受热面管子焊口其中心线距离管子弯曲起点或汽包联箱外壁以及支吊架边缘至少70㎜,两个对接焊口间距离不得小于150㎜.(2)管道对接焊口中心线距离管子弯曲起点不小于管子外径且不小于100㎜,距支吊架边缘至少50㎜,两个对接间距离不得小于管子直径,且不得小于150㎜.(3)焊接管的管孔尽量避免开在焊缝上.(4)搭接焊缝的搭接尺寸不小于5倍母材厚度,且不小于30㎜.管道的坡口应按设计图纸规定加工,如无规定时,坡口的形式和尺寸应能保证焊接质量,填充金属量少,改善劳动条件,便于操作减少焊接应力和变形适应探伤要求等原则选用.三.坡口加工及焊接要求坡口的制备应以机械加工为宜,如使用火焰切割切制坡口应符合下列要求:(1)切口部分留有余量,以便除去淬硬层及过热层.(2)淬硬性较大的钢材火焰切制坡口,加工后要经探伤检查合格.(3)坡口处母材无裂纹重皮,坡口损伤及毛刺缺陷.(4)坡口加工尺寸符合要求.(5)焊件在组装前应将焊口表面及附近母材内外壁的油漆垢等清理干净,直至发出金属光泽.(6)焊件对口时一般应做到内壁齐平如有错口,其错口符合下列要求:A单面焊的局部错口值不应超过壁厚的10%且不大于1㎜.B双面焊的局部错口值不应超过壁厚的10%且不大于3㎜.(7)焊口的局部间隙过大应设法修整到规定尺寸严禁在间隙内加堵塞物.(8)焊接场所应采取防风.防雨.防雪.防寒等到措施.(9)焊接施工过程包括对口装配,施焊,热处理和检验等四个重要工序.(10)严格使用焊条保温筒制度.焊接工艺允许最低施焊的环境温度:碳素钢不低于-20℃,低合金钢.普通低合钢不小于-10℃,中高合金钢0℃.严禁在坡口之外的母材表面引弧和试验电流,防止电弧檫伤母材采取合格的施焊方法和顺序.保证起弧和收弧的质量.收弧时将弧填满, 多层多道焊口接头应错开.因焊接而变形的构件,可用机械(冷矫)或在严格控制温度条件加热(热矫)的方法进行矫正,温度不得超过900℃,同一部位加热矫正不得超过两次且应漫漫冷却,不得用水聚冷.对于厚壁结构焊逢的焊接应按规范及图纸规定进行焊前预热及焊后热处理,热处理的温度要求均匀4.焊前预热及焊后热处理对厚壁大管径的铬钼钢必须进行预热,通常温度为250-300℃,尤其在点焊和氩弧焊打底时,因为融合比较大的焊道刚性拘束力大,为防止根层焊缝开裂,所以需要预热.对于≥219㎜或壁厚≥20㎜,预热选用DWK系列电脑温控加热炉设备,热电偶测温,自动控制温度记录温度曲线,共余管道采用火焰预热,激光测温笔测温.焊后热处理热处理的加热宽度,从焊缝中心算起,每侧不小于管子壁厚的3倍且不小于60㎜.温度720-750℃,恒温1小时焊接的热处理采用温控电加热炉设备,并自动控制温度记录热处理曲线,测温点对称布置在焊缝中心两侧且不少于两点.热处理时的保温宽度,从焊缝中心算起,每侧不得小于管子壁厚的3倍,且不小于60㎜.5.焊接检验焊接检验包括:焊接的外观检查,无损检验,金属材料化学分析,机械性能试验,光谱分析,硬度测试,厚度测试,金相分析等.(1)外观检查焊工自检与专业检验相结合,质检人员要对所有焊接接头进行外观检查验收,外观检查不合格,焊口不得进行无损检测(2)无损探伤从事无损探伤及金属技术人员监督工作必须持有效资质证书,一次门以里的焊口均要进行100%超声波检验.(3) 焊接接头分类检验的项目范畴及数量检测比例后一项为一次门以里的焊口采取超声波检验的比例,对于不合格的焊接,接头应查明原因,采取对策进行返修,返修后必须重检合格(4) 金属监督和理化检测A光谱分析合金钢焊接材料的焊接头100%光谱检验,对合金钢焊材应抽样检查B 硬度测试对所需热处理的焊接接头,在热处理后进行100%的硬度检查.一般不超过母材布氏硬度HB+100对主蒸汽管道安装前应逐段进行厚度测试对M32的高温合金钢螺栓,使用前必须做100%的硬度检查焊缝的无损探伤检验及结果的评定应按照以下标准进行承压管道(1)SD143-85《电力建设施工及验收技术规范(钢制承压管道对焊接焊缝射线检验篇)》(2)SD67-83《电力建设施工及验收技术规范(管道焊缝超声波检验篇) 》焊接技术文件应及时进行编制,施工后移交有关部门.三.安全保证措施1.进入工作现场按要求着装,佩戴安全帽.2.使用焊机必须有可靠有效的安全措施,防止触电.3.高空作业,作业平台要有足够承载能力,可靠的安全措施,必要的监护防护措施.4.交叉及上下作业时应保护好自己及他人的安全,做好防护监护工作.5.管道吊装,绳索,卡扣要有足够的强度,指挥信号要明确,作业人员要服从指挥,禁止违章作业.一、工程概况：管道安装无缝管20#：Φ325×9 74米 Φ273×7 60米Φ219×6 56米 Φ108×4 335.5米Φ159×4.5 90米 Φ76×6 170米Φ89×3.5 55米 Φ28×2.5 15米Φ25×2 38米DN25 P2.5(Φ32×2.5) 30米 GB3087-82DN150 P2.5（Φ159×4.5） 1米 GB3087-82不锈钢管 Φ133×4 50米 1Cr18Ni9Ti不锈钢管 Φ159×4.5 90米 1Cr18Ni9Ti不锈钢管 Φ108×4 1米 1Cr18Ni9Ti不锈钢管 Φ25×2 40米 1Cr18Ni9Ti水煤气管 Φ 411 30米 软钢螺旋缝电焊管 DN250P1.6（Φ273×6） 45米 Q235-A GB700-88 螺旋缝电焊管 DN350P1.6（Φ377×6） 49米 Q235-A GB700-88 支吊架总计126个安装坡度I =0.002二、编制依据：1、除氧器有关管道系统图2、除氧器、加热、汽平衡、溢放水管道布置图3、化学补充水、疏水泵水、再循环凝结水、高加疏水管道布置图4、管道支吊架布置图5、《电力建设施工及验收技术规范》（管道篇）DL5031-946、《火力发电厂焊接篇》DL5007-92三、管道施工工艺及技术措施：1、管道安装程序：检验清理吊装就位焊接成体调整支吊架补水、疏水管道安装严密性试验管道清洗2、管道施工：2.1对管材、管件、阀门附件核对材质规格尺寸是否与配管图设计相符；2.2将焊接管利用手拉葫芦等机具吊挂到位；2.3调整管道的位置、水平对口焊接成体；2.4支吊架调整。
管道焊接作业指导书
管道焊接作业指导书管道焊接作业指导书为确保管道焊接作业的安全性和质量，XXX制定了以下操作规程。
一、焊工安全操作规程1.所有电焊、气焊工必须通过身体检查和专业安全技术研究、训练和考试，并颁发“特种作业操作证”后方可独立操作。
2.焊接场地必须禁止放置易燃易爆物品，并备有消防器材，保证足够的照明和良好的通风。
3.操作场地10米内不得储存油类或其他易燃易爆物品，包括有易燃易爆气体的器皿管线。
若有必须操作此类物品的情况，应事先通知消防部门和XXX部门到现场检查，并采取临时性安全措施后方可进行操作。
4.在工作前必须穿戴好防护用品，操作时所有工作人员必须戴好防护眼镜或面罩。
仰面焊接应扣紧衣领，扎紧袖口，戴好防火帽。
5.对于受压、密闭、各种有桶、管道以及沾有可燃气体和溶液的工件进行操作时，必须事先进行检查，并经过冲洗除掉有毒、有害、易燃、易爆物质，解除及管道压力，消除密闭状态（敞开口、施开盖），再进行工作。
6.在焊接、切割密闭空心工件时，必须留有出气孔。
在内焊接时，外面必须设人监护，并有良好通风措施，照明电压应采有12伏。
禁止在已做油漆或叶涂过塑料的内焊接。
7.电焊机的接地零线及电焊工作回线都不得搭在易燃、易爆的物品上，也不得接在管道和机床设备上。
工作台回线应绝缘良好，机壳接地必须符合安全规定。
8.在有易燃、易爆物的车间、场所或煤气管附近焊接时，必须取得消防部门的同意并与煤气站联系好。
工作时应采取严密措施，防止火星飞溅引起火灾。
9.工作完毕后，应检查场地，灭绝火种、切断电源才能离开。
10.助手必须懂得电焊、气焊的安全常识。
操作者必须注意助手的安全。
二、手工电弧焊工操作规程1.焊工应掌握一般电气知识、遵守一般安全规程；还应熟悉灭火技术、触电急救及人工呼吸方法。
2.工作前应检查焊机电源线、引出线及接线点是否良好；线路横越车行道应架空或加保护盖；焊机二次线路及外壳必须有良好接地；焊条的夹钳绝缘必须良好。
3.下雨天不得露天电焊，在潮湿地带工作时，应站在铺有绝缘物品的地方并穿好绝缘鞋。
管道焊接作业指导书
中铁四局集团建筑工程有限公司管道及设备焊接作业指导书文件编号：ZTSJ/QM06.4版号/修改状态：A/1编制部门：技术中心审核：欧阳旭批准：焦宁艳受控编号：4-1管道及设备焊接工程作业指导书l、目的／适用范围通过实施本程序，以保证对产品质量要求预先鉴定工序能力进行有效控制，实现及确定的质量目标，最大限度地满足顾客的需要。
本程序适用于工业与民用建筑安装工程管道及设备的焊接工程。
2、作业前准备2.1人员：从事焊接人员，根据规范规定，必须经过劳动部门培训，并取得压力容器焊接合格证，并持证上岗。
2.2 机具：电焊机、保温筒、焊把线、烘箱、敲渣锤、夹具、扁铲、砂轮机、焊缝量规、磨光机、撬杠。
2.3 材料2.3.1目前我单位施工的管道及钢结构工程一般均是低碳型钢，其含C 量≤0.25%，可焊性好。
钢材规格必须与设计相符合。
2.3.2焊材：根据设计规定，大多数结构要求焊缝金属与母材等强度，因而应按母材结构钢抗拉强度来选择抗拉强度稍高的焊材。
2.4条件2.4.1 焊缝处的锈迹、油污、泥等杂质必须清理干净，割瘤必须铲除。
2.4.2 壁厚超过4mm的型材对接，必须修成V型坡口，钝边保持2mm 厚，对接间隙2mm。
2.4.3 母材必须干燥，不能带水，焊材也必须干燥，否则应进行烘干再用。
3、操作工艺3.1 管道焊接工艺流程焊口接头处清理→组对点焊→打底→面层。
3.2 操作方法3.2.1 将接头处母材切齐，清除割瘤及其它杂质，割瘤用钢铲凿除，铁锈采用磨光机或钢丝刷清理，潮湿的材料要凉干，无潮迹，或用火焰烤干。
3.2.2 对转动焊的钢管，应将两部分母材组对成直线，或按需要的角度然后进行点焊，符合其满足需要后再施焊。
对固定焊口应将两部分组对好点焊，调整至需要位置后再焊。
3.2.3 底层一般用小规格焊条进行。
电流根据焊条直径选择，首尾焊缝接头药皮要清理干净。
引弧时宜在坡口内进行，不允许在焊缝外随意打火。
3.2.4 面层焊缝，与底层运行方向相反。
管道焊接作业指导书
WORD格式下载后可以编辑兰州市水源地建设工程项目（第11-1标段）金属管道焊接作业指导书编制：审核：审批：中建六局有限公司兰州市水源地建设工程项目（第11-1标段）施工工程项目部二〇一六年四月目录第一章总则__________________________________________________________1_1.1 适用范围______________________________________________________11.2 本指导书的编制依据如下________________________________________1 第二章工程概况以及焊接工程量_______________________________________12.1 工程概况______________________________________________________12.2 主要焊接工程数量______________________________________________2 第三章母材及焊接材料________________________________________________3_3.1 母材_________________________________________________________3_3.2 焊材_________________________________________________________3_ 第四章焊接设备及工具________________________________________________3_4.1 需用的主要焊接设备及工具______________________________________34.2 设备要求______________________________________________________3 第五章焊接作业人员资格及职责_________________________________________35.1 焊接责任人员和作业人员的资格及其职责__________________________45.2 焊工安全操作规程______________________________________________4 第六章焊前准备_______________________________________________________66.1 技术准备______________________________________________________66.2 坡口准备______________________________________________________66.3 焊材准备______________________________________________________61.3 组对准备______________________________________________________71.4 焊接设备准备__________________________________________________7 第七章焊接方法、程序及要求___________________________________________82.3 焊接方法______________________________________________________82.4 焊接程序______________________________________________________82.5 焊接要求_____________________________________________________10 第八章质量标准及检验要求___________________________________________113.3 焊缝外观质量检查_____________________________________________113.4 焊缝无损检测_________________________________________________133.5 焊接接头的返修______________________________________________1_3第一章总则1.5适用范围本作业指导书适用兰州市水源地兰州市水源地建设工程项目（第11-1 标段）彭家坪水厂输水管线工程给水管道的焊接工作。
管道焊接作业指导书

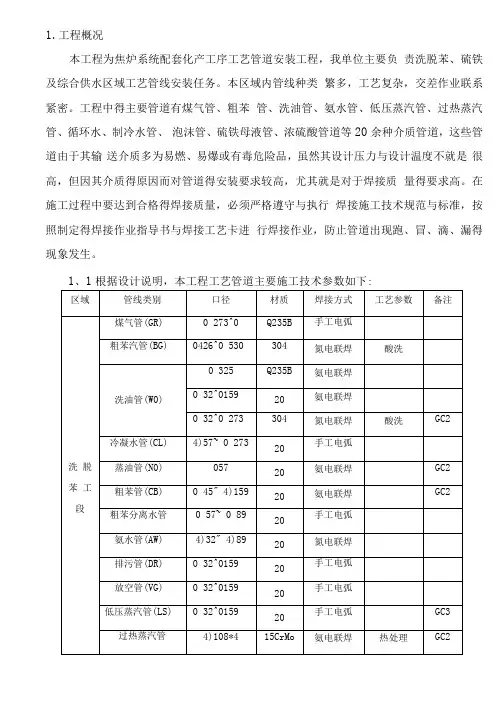

1.工程概况本工程为焦炉系统配套化产工序工艺管道安装工程，我单位主要负责洗脱苯、硫铁及综合供水区域工艺管线安装任务。
本区域内管线种类繁多，工艺复杂，交差作业联系紧密。
工程中得主要管道有煤气管、粗苯管、洗油管、氨水管、低压蒸汽管、过热蒸汽管、循环水、制冷水管、泡沫管、硫铁母液管、浓硫酸管道等20余种介质管道，这些管道由于其输送介质多为易燃、易爆或有毒危险品，虽然其设计压力与设计温度不就是很高，但因其介质得原因而对管道得安装要求较高，尤其就是对于焊接质量得要求高。
在施工过程中要达到合格得焊接质量，必须严格遵守与执行焊接施工技术规范与标准，按照制定得焊接作业指导书与焊接工艺卡进行焊接作业，防止管道出现跑、冒、滴、漏得现象发生。
1、1根据设计说明，本工程工艺管道主要施工技术参数如下:K 2 本工程焊接施工执行得规范与标准及技术文件: 《工业金属管道工程施工及验收规范》GB50235-97《压力管道规范工业管道》GB/T20801. 1〜6—2006《压力管道安全管理与监察规程一工业管道》TSG D0001-2009《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《工业企业煤气安全规程》GB6222-20052 •人员要求2、2焊接质量检查人员应根据技术规范、设计文件、焊接技术措施对现场焊接工作进行全而检查与监督，并有权停止违反有关规范与技术文件要求得焊接作业。
确定焊缝受检部位，评定焊接质量，签发检查文件。
检查焊工合格证件，对焊接质量经常不合格者，有权停止其焊接工作。
2、3施工技术人员应熟悉其所负责部分待焊材料得材质、工作介质与工作条件, 以便焊工选择正确得焊接材料与工艺。
2、4焊接检验人员应根据焊接质量检查人员确定得受检部位进行检验，及时评定焊缝质量，填发、整理与保管检验记录。
2、5从事焊接作业得焊工必须就是取得了焊工合格证书得焊工。
如中斷焊接作业达三个月得，应在上岗前进行模拟考试，合格者方可上岗。
压力管道焊接作业指导书
压力管道焊接作业指导书引言：压力管道焊接作业是一项关键的工作，对于保障管道的安全运行至关重要。
本文将从焊接前的准备工作、焊接操作技巧以及焊后的质量控制等方面进行论述，旨在为压力管道焊接作业提供指导。
一、焊接前的准备工作1. 材料准备：选择合适的焊接材料，确保其质量符合相关标准。
对于不同材料的焊接，应根据其特性选择合适的焊接方法和材料。
2. 设备检查：检查焊接设备的工作状态，确保焊机、电源等设备正常运行。
同时，检查焊接工具的完好性，如焊钳、电极等。
3. 环境准备：确保焊接现场通风良好，避免有害气体积聚。
清理焊接区域，保证焊接面无杂物和油污。
二、焊接操作技巧1. 焊接姿式：根据管道的位置和角度，选择合适的焊接姿式，确保焊接时的稳定性和舒适度。
同时，注意保护好焊工的眼睛和皮肤，佩戴防护装备。
2. 焊接参数：根据焊接材料和管道的要求，设置合适的焊接电流、电压和焊接速度。
焊接参数的选择直接影响焊接质量，需要根据实际情况进行调整。
3. 焊接顺序：根据焊接图纸和要求，确定焊接顺序。
普通情况下，应从管道的中心位置开始焊接，逐渐向两侧进行。
焊接时，应保持焊缝的均匀和连续性。
4. 焊接技巧：掌握好焊接的技巧，如电弧稳定、焊缝填充、熔池控制等。
在焊接过程中，要保持焊枪和工件之间的距离稳定，掌握好焊接速度，避免焊接过快或者过慢导致焊缝质量不佳。
三、焊后的质量控制1. 焊缝检查：焊接完成后，应对焊缝进行检查。
通过目测、放射性检测、超声波检测等方法，确保焊缝的质量符合相关标准。
如发现焊缝有裂纹、气孔、夹渣等缺陷，应及时进行修复。
2. 强度测试：对焊接后的管道进行强度测试，确保其能够承受设计压力。
常用的测试方法包括水压试验、气密性测试等。
3. 防腐处理：对焊接后的管道进行防腐处理，延长其使用寿命。
根据管道的材质和使用环境，选择合适的防腐方法，如涂覆、喷涂等。
结语：压力管道焊接作业是一项复杂而重要的工作，需要焊工具备一定的技术和经验。
钢管焊接作业指导书
钢管焊接作业指导书管道组焊作业流程图再次引弧焊接。
开始根焊后，严禁强力矫正。
⑵每条焊缝应连续一次焊完，相邻两层的焊条接头点不得重叠，应错开20-30mm，焊接地线应用一个夹具卡在防腐层上，再用探杆引到焊道上。
⑶采用外对口器时，应完成根焊道50%以上后撤离；采用内对口器时，对口支撑或吊具在全部完成根焊道后方可撤除；当根部焊道受铺设应力比正常情况高，且可能产生裂纹的情况下，可完成一层填充焊后撤除内对口器。
⑷焊接过程中发现电弧偏吹、易粘条或焊条根部严重发红等不正常现象时，应立即停止焊接，更换焊条及修磨后再施焊；层间温度不低于80℃。
⑸施焊时，管子应保持平稳，不得受到冲击或震动，以免影响焊接操作。
(6)焊工应养成在施焊区域内引弧和熄弧的规范良好的操作习惯，禁止在非施焊部位引弧和熄弧，熄弧时观察弧坑应填满后熄弧。
4、点焊(1)在对口根部点固时，点固焊的位置应以不影响焊接及焊接质量为原则，点焊时若发现焊点有裂纹、气孔等缺陷要清除后重新点焊。
点焊点两端应呈斜坡状，以利于正常焊接时便于接头。
(2)在根焊（打底焊道）施焊前，检查点固焊是否有裂纹等缺陷，若发现有缺陷应及时处理后方可施焊。
5、根焊(1) 采用氩弧焊，保证根焊焊道有足够的强度，避免过薄的根焊道产生焊接裂纹。
(2) 氩弧焊时视情况选择填丝方法，焊丝头始终要置于氩气保护范围之内，防止高温氧化，焊口要一气呵成。
(3) 正常施焊时，焊丝应放在坡口上，连续喝均匀的向融池填加焊丝，也可断续的填加焊丝，但焊丝端部不得移除保护气体之外。
(4)氩弧焊根部不允许未焊透、未熔合等缺陷。
6、填充焊(1) 所有接头，用δ=4-6mm砂轮片进行修磨，所有焊道表面先用动力钢丝刷清理残存的渣，凸形焊道表面用δ=4-6mm动力角磨机清除，控制层间间隔时间在5min内，以保证层间温度。
(2) 在进行后续焊道焊接前，前层焊道要求平滑过渡，避免凹凸不平的焊道表面锈蚀柱孔或密集气孔的出现。
(3) 焊接摆宽的控制和运用：摆宽的控制极为重要，过宽的焊接摆宽，将造成焊接气孔，而过窄的焊接摆宽，将会产生凸形焊道，造成清渣困难及后续焊接困难。
管道焊接作业指导书
管道焊接作业指导书第一篇：管道焊接作业指导书XXXX项目XXX工程管道焊接作业指导书编制：审核：审批：XXX建设公司XXXX项目XXX工程项目部 2013年05月10日管道焊接作业指导书一、焊工必须遵守安全、文明施工的规定1、电焊工必须经过训练，考试合格发给操作证后，才能独立操作。
2、认真熟悉焊接有关图样，弄清焊接位置和技术要求。
3、检查电源线是否破损，地线接地是否可靠，导电嘴是否良好，极性是否选择正确。
4、焊工工作时必须穿工作服，戴绝缘手套，穿绝缘鞋。
5、焊工必须按照规定经相应试件考试合格后，方可上岗位焊接。
6、使用的焊接材料应具有出厂合格证明书和质量保证书。
其它工器具：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。
7、焊工在使用电磨工具时采取防护措施。
使用前检查电磨工具砂轮片是否松动，是否需要更换砂轮片。
8、作业区如有易燃易爆物品时，要做好防止飞溅物的措施。
9、焊接时应注意避免飞溅或电弧损伤设备、飞溅。
10、禁止焊接有油污、将近燃易爆气体等的容器物品。
11、禁止在不停电的情况下检修，清扫焊机或更换保险丝，以防触电。
12、焊口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。
13、焊接时，不得有穿堂风，并应有防风措施。
14、打底完成后，应认真检查打底焊缝质量，确认合格后再进行盖面焊接。
15、焊缝经无损检验，如有缺陷，可用挖补的方式返修，但同一位置上挖补次数不得超过三次，并做到：a.彻底清楚缺陷。
b.补焊时，应按原工艺要求进行。
16、现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。
17、当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。
18、雨天不得在露天电焊。
在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
19、电焊、氩弧焊等，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。
焊缝成型：焊缝过度圆滑、匀直，接头良好加强面高： 0-3mm焊缝宽窄差：≤3mm裂纹、弧坑、气孔、夹渣：无二、各种焊接方法操作规定一）、氩弧焊安全操作规程1、氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa，以保证充氩纯度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接及焊后热处理作业指导书1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。
2 主要编制依据2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。
2.2 DL5007-92《电力建设施工及验收技术规范（火力发电厂焊接篇）》。
2.3 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》。
2.4 其他现行有关标准、规范、技术文件。
3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。
如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。
3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。
3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。
3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。
3.2 对材料的要求3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。
对焊接材料的具体要求详见《压力管道组成件、支承件及相关材料检验试验规程》，其中钨棒宜采用铈钨棒；氩气纯度不应低于99.95%；二氧化碳气纯度不低于99.5%；含水量不超过0.005% 。
3.2.3 压力管道予制和安装现场应设置符合要求的焊材仓库和焊条烘干室，并由专人进行焊条的烘干与焊材的发放，并做好烘干与发放记录。
3.2.4 焊口热处理保温材料应采用无碱超细玻璃棉或硅酸铝纤维毡，并应具有出厂质量证明或合格证。
3.3 焊接与热处理机具设备3.3.1 焊接机具设备（1）主要包括：交流焊机、直流焊机、氩弧焊机、高温烘干箱、中温烘干箱、恒温箱、二氧化碳气体保护焊机、焊条保温筒、电动磨光机等。
（2）用于压力管道焊接的各类焊机必须装有电流表、电压表，并按要求定期进行检定，焊接规范参数调节应灵活。
（3）焊缝无损检验机具设备应按本公司《无损检测工艺规程》的规定执行。
3.3.2 热处理机具设备（1）焊口热处理可采用绳状或履带式远红外线加热器，配有电加热自动温度控制箱和温度自动记录仪。
（2）热处理温度指示仪和热电偶及其附件应根据计量要求进行校验合格。
自动测温仪灵敏度不得低于热处理温度的1% 。
3.4 焊接人员3.4.1 压力管道焊工应具备按《焊规》考试合格的焊工合格证，且其合格项目与施焊项目相适应，并在规定的有效期内。
3.4.2 焊条烘干人员，焊条仓库管理人员要严格按照本公司《焊接质量控制程序》的规定执行。
3.4.3 焊口热处理操作人员应经培训合格方准上岗。
3.5 施焊环境3.5.1 焊接时的风速不应超过下列规定，当超过规定时应有防风设施。
（1）手工电弧焊：8m/s。
（2）氩弧焊、二氧化碳气体保护焊：2m/s。
3.5.2 焊接电弧1m 范围内相对湿度不得大于90% 。
3.5.3 在雨雪天气施焊时，要搭设防护棚；当焊件表面潮湿时，应对无预热要求的管子（件）进行烘烤，去除潮气。
3.5.4 焊接时允许的最低环境温度如下：碳素钢：-20℃；低合金钢：-10℃；中高合金钢：0℃。
4 焊接工艺4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图4.2 焊前准备及接头组对4.2.1 压力管道焊接方法按设计规定执行，当设计无规定时，可按壁厚选用焊接方法。
当壁厚≤6 m m 时，可选用氩弧焊或氩弧焊打底电焊盖面工艺；当壁厚＞6 m m 时，可采用氩弧焊打底，手工电弧焊盖面的焊接工艺。
4.2.2 焊接材料的选用按设计规定，若设计无规定时，可按表4-1选用，并符合下列要求。
（1）同种管子（件）焊接时，焊缝金属性能和化学成分应与母材相当，且焊材工艺性能良好。
（2）异种钢管子（件）焊接时，焊条或焊丝的选用一般应符合下列要求：a 、两侧管材均非奥氏体不锈钢时，可选用成分介于二者之间或与合金含量低的一侧相匹焊前准备焊口组对质量评定正式施焊 焊接检验结果评定焊后热处理硬度测试结果评定水压试验是配的焊条、焊丝。
b、两侧之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条（丝）。
4.2.3 焊接接头的坡口形式、尺寸及组对要求按设计规定执行，当设计无规定时，按表4-2确定。
4.2.4 管子坡口应按下列方法加工（1）按SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。
（2）其他管道坡口宜采用机械方法加工，当采用热加工方法时，切割后必须去除影响焊接质量的表面层。
4.2.5 壁厚相同的管子（件）组对时，应内壁平齐，如有错口，其错口值应按设计规定执行，当设计无规定时，应按下列要求执行：（1）剧毒、易燃易爆管道局部错口为壁厚的10%，且不大于0.5mm。
（2）高温、高压及合金钢管道局部错口为壁厚的10%，且不大于1.0mm。
（3）其他管道局部错口为壁厚的10%，且不大于1.5mm。
4.2.6 当壁厚不同的管子（件）组对时，应将厚壁管按薄壁管厚度削薄，其具体规定见图4-2。
4.2.7 管道焊缝的设置应避开应力集中区，且便于焊接、热处理及各种检验。
4.2.8 焊接接头组对前，应用砂轮清理坡口及其两侧内外表面，在距坡口两侧20mm范围内不得有油漆、毛刺、锈斑、氧化皮及其他对焊接质量有害的物质，并磨出金属光泽。
4.2.9 认真检查坡口及其两侧不得有裂纹、夹层等缺陷。
4.2.10 不锈钢管道采用电弧焊时，坡口两侧各100mm范围内应涂白粉或其他防沾污剂。
4.2.11 焊件组装时，应将待焊管子（件）垫置牢固，以防止在焊接和热处理过程中发生变形和附加应力。
4.2.12 除设计规定的冷拉口外，其余焊口应禁止强力组对，更不允许用热膨胀法对口，以防引起附加应力。
4.2.13 当焊接所处位置障碍多时，合格焊工在施焊前亦应进行与实际条件相同的模拟练习及试焊，经无损检测合格后方可正式焊接。
4.2.14 组对管口局部间隙过大时应设法修正至规定尺寸，严禁在间隙内填塞它物。
4.2.15 焊条在使用前应分别按其说明书要求进行烘干，并放在保温筒内随用随取。
焊丝使用前应清除其表面的油污、锈迹等。
4.3 定位焊4.3.1 定位焊时除其焊接材料、焊接工艺和预热温度等应与正式焊接相同外，还应满足下列要求。
（1）定位焊应能保证焊缝在正式施焊过程中不致开裂，其长度宜为10～15mm，高宜为2～4mm，且不超过壁厚的2/3。
定位焊缝两端应修磨成缓坡状。
（2）定位焊不得有裂纹及其他缺陷，如有缺陷应彻底磨除重新进行定位焊。
（3）在合金钢管壁上点焊组对卡具定位时，卡具的材质和焊材应与管材相同。
当拆除卡具时，不得用敲打或掰扭的方法拆除。
当用氧-乙炔焰切割卡具时，应在离管道表面3mm处切割，然后用砂轮修磨平整。
4.4 正式焊接4.4.1 焊接引弧应在坡口内进行，严禁在管子（件）表面引燃电弧，试验电流或焊接临时支撑物。
4.4.2 在焊接中应确保起弧及收弧的质量，收弧应将弧坑填满，多层焊的层间接头应相互错开。
4.4.3 除焊接工艺有特殊要求外，每条焊缝应一次连续焊完，如因故被迫中断，应采取缓冷措施，再焊时应仔细检查确认无裂纹后，方可按焊接工艺继续施焊。
有预热要求的管材应按预热要求重新预热后施焊。
4.4.4 管子焊接时，管端要堵封住，防止管内穿堂风。
4.4.5 根据设计及焊接工艺评定需焊前预热的管子（件），焊前应按要求进行局部预热。
其加热范围应以焊缝中心为准，每侧不小于焊件厚度的3倍。
有淬硬倾向或易产生延迟裂纹的材料，两侧各不小于壁厚的5倍，且不小于100mm 。
加热时要防止局部过热，力求热量均匀，内外热透。
加热区以外100mm 范围应予以保温。
4.4.6 常用管材焊前预热温度可按表4-3选用，并符合以下要求：表4-3 焊前预热温度注：1.当管子用钨极氩弧焊打底时，可按下限温度降低50℃。
2.当管子外径大于219mm或壁厚大于20mm（含20mm）时，应采用电加热法预热。
（1）异种钢焊接时，预热温度应按焊接性能较差或合金成分较高的一侧选择。
（2）接管座与主管焊接时，应以主管规定的预热温度为准。
（3）非承压件与承压件焊接时，预热温度应按承压件选用。
（4）壁厚≥6mm的低合金钢管子（件）在负温下焊接时，预热温度可按表4-3规定值提高20～50℃。
（5）壁厚<6mm的低合金钢管子（件）及无预热要求的碳素钢管，在负温下或阴雨潮湿气候焊接时，均应预热15℃以上施焊。
4.4.7 当采用氩弧焊打底时，应及时进行打底焊缝的检查，合格后尽快进行盖面焊接，以防止产生裂纹。
4.4.8 有淬火倾向的管材施焊过程中，层间温度应不低于规定的预热温度的下限。
4.4.9 中、高合金钢（含铬量≥3%或合金总含量＞5%）的管子（件）焊接时，为防止根层氧化或过烧，内壁应充氩气或混合气体保护。
4.4.10 厚壁大直径管的焊接应采用多层多道焊进行逐层焊接，其中氩弧焊打底的焊层厚度不小于3mm，各层经自检合格后方可焊接次层，直至完成。
4.4.11 为减少焊接变形和应力，直径大于194mm的管子（件）宜采用二人对称施焊。
4.4.12 对需做检验的隐蔽焊缝，应经检验合格后，方可进行其他工序。
4.4.13 低温钢、奥氏体不锈钢、耐热耐蚀高合金钢以及奥氏体与非奥氏体异种钢接头焊接时应符合下列规定：（1）应在焊接作业指导书规定的范围内，在保证焊透和熔合良好的条件下，采用小电流、短电弧、快焊速和多层多道焊工艺，并应控制层间温度。
（2）对抗腐蚀性能要求高的双面焊缝，与腐蚀介质接触的焊层应最后施焊。
（3）低温钢焊接完毕，宜对焊缝进行表面焊道退火处理。
（4）奥氏体不锈钢焊缝及其附近表面应进行酸洗、钝化处理。
4.4.15 管道冷拉口所使用的工卡具，应待焊接及热处理工作结束后方可拆除。
4.4.16 管道支吊架焊接的焊工和焊材必须与管道焊接要求相同。
焊缝焊接牢固，成型美观、无缺陷，焊接过程中要防止焊穿管子，并有防止变形的措施。
4.4.17 焊口焊完应进行清理，经自检合格后，在焊缝附近打上焊工本人的代号钢印，并在相应的管道单线图上作记录。
