锅炉烟风道焊缝渗透试验要求
1.试验检查范围
烟道所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

2018/08/20
渗透检验记录表
编号：。

煤油渗漏试验要求

SP管焊缝煤油渗漏试验要求
1.试验检查范围
SP管所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足
够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

JB/4735 《钢制焊接常压容器》
技术质量部附：SP管煤油检验记录表
SP管煤油渗漏检验记录表
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

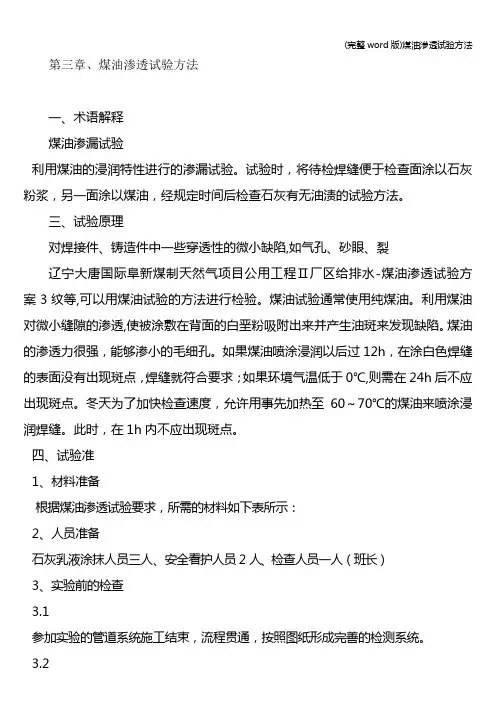

(完整word版)煤油渗透试验方法

第三章、煤油渗透试验方法一、术语解释煤油渗漏试验利用煤油的浸润特性进行的渗漏试验。

试验时，将待检焊缝便于检查面涂以石灰粉浆，另一面涂以煤油，经规定时间后检查石灰有无油渍的试验方法。

三、试验原理对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案 3 纹等,可以用煤油试验的方法进行检验。

煤油试验通常使用纯煤油。

利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产生油斑来发现缺陷。

煤油的渗透力很强，能够渗小的毛细孔。

如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。

冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。

此时，在1h内不应出现斑点。

四、试验准1、材料准备根据煤油渗透试验要求，所需的材料如下表所示：2、人员准备石灰乳液涂抹人员三人、安全看护人员2人、检查人员一人（班长）3、实验前的检查3.1参加实验的管道系统施工结束，流程贯通，按照图纸形成完善的检测系统。

3.2所有焊口施焊完毕，外表检测循环水管内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。

3.3所有焊接接头及其他相应检查的部分，尚未涂防腐漆。

3.4所有设计修改部分按设计变更完成施工。

3.5所有焊口已进行编号。

五、煤油渗透试验操作流程1、外表检测循环水管内外侧是否有气孔、砂眼、裂纹等可视问题，如无这类明显问题，可对循环水管进行煤油渗透试验。

2、对循环水管对接焊缝内外侧附着的赃物和铁锈进行清理。

3、调制石灰粉乳液，将其均匀涂抹在循环水管外侧对接焊缝处80mm宽位置。

4、石灰粉乳液干燥后在循环水管内侧焊缝处涂抹上煤油，10分钟后再次在循环水管内侧焊缝处涂抹上一次煤油。

5、煤油浸润以后过12小时，检测循环水管外侧焊缝处表面是否出现斑点。

6、如发现干燥石灰乳液涂抹带出现油渍，使用记号笔对该部分进行标记，待该段管线焊口全部检测完后方可对标记处进行处理。

焊缝煤油渗透试验报告

焊缝煤油渗透试验报告宝钢股份烧结系统节能环保改造工单位工程名称单位工程编号 090016-2009 程脱硫系统机、电、管安装工程分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司施工标准名称及编GB50128-2005 立式圆筒形焊接油罐施工及验收规范号施工图名称及编号 CA082.00.00设备名称及尺寸吸收塔Φ7.4*53.5序号试验项目试验方法检测长度试验结果试验日期备注下部方圆节煤油渗透合格 1 235 m文丘里段煤油渗透合格 2 287m锥形段煤油渗透合格 3 185 m直管段(一) 煤油渗透合格 4 194 m直管段(二) 煤油渗透合格 5 200 m见附图直管段(三) 煤油渗透合格 6 122 m上部方圆节煤油渗透合格 7 214 m进口段煤油渗透合格 8 678 m顶部方形段煤油渗透合格 9 437 m出口扩大段煤油渗透合格 10 234 m 说明:监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人:专业质量检查员:工长:年月日年月日顶部方形段上部方圆节出口扩大段直管段锥形段文丘里段下部方圆节进口段焊缝煤油渗透试验报告宝钢股份烧结系统节能环保改造工程脱硫系统机、电、管安装工090016-2009 单位工程名称单位工程编号程分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司施工标准名称及编号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范施工图名称及编号 AB046.01 生石灰仓 AB046.02 消石灰灰仓设备名称及尺寸生、消石灰仓Φ4序号试验项目试验方法试验长度试验结果试验日期备注生石灰仓锥形段煤油渗透合格 1 126生石灰仓直管段煤油渗透合格 2 217见附图消石灰仓锥形段煤油渗透合格 3 120消石灰仓直管段煤油渗透合格 4 210说明:监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人:专业质量检查员:工长:年月日年月日焊缝煤油渗透试验报告宝钢股份烧结系统节能环保改造工单位工程名称单位工程编号 090016-2009 程脱硫系统机、电、管安装工程分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司施工标准名称及编GB50128-2005 立式圆筒形焊接油罐施工及验收规范号施工图名称及编号 HK046.00 脱硫灰仓设备名称及尺寸脱硫灰仓Φ6.5m序号试验项目试验方法试验长度试验结果试验日期备注脱硫灰仓直段(一) 煤油渗透合格 1 100 m脱硫灰仓锥形段煤油渗透合格见附图 2 124 m脱硫仓直管段(二) 煤油渗透合格 3 98 m说明:监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人:专业质量检查员:工长:年月日年月日焊缝煤油渗透试验报告宝钢股份烧结系统节能环保改造工单位工程名称单位工程编号 090016-2009 程脱硫系统机、电、管安装工程分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司施工标准名称及编号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范施工图名称及编号 CA082.03设备名称及尺寸锥形段序号试验项目试验方法试验长度试验结果试验日期备注脱硫灰仓锥形段煤油渗透合格见附图 1 45 m说明:监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人:专业质量检查员:工长:年月日年月日5500×5500进口烟道45004500一烧结进口烟道平面示意图焊缝煤油渗透试验报告宝钢股份烧结系统节能环保改造单位工程名称单位工程编号 090016-2009 工程脱硫系统机、电、管安装工程分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司施工标准名称及编号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范施工图名称及编号 HK046.00 脱硫灰仓设备名称及尺寸脱硫灰仓Φ6.5m序号试验项目试验方法试验长度试验结果试验日期备注脱硫灰仓直段(一) 煤油渗透合格 1 100 m脱硫灰仓锥形段煤油渗透合格见附图 2 124 m脱硫仓直管段(二) 煤油渗透合格 3 98 m说明:监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人:专业质量检查员:工长:年月日年月日循环烟道出口烟道。

煤油渗漏试验作业指导书

煤油渗漏试验作业指导书煤油渗漏试验作业指导书（上）一、实验介绍煤油渗漏试验是一种常用的实验方法，用于检测煤油在不同条件下的渗漏性能。

本实验通过模拟不同渗漏条件，评估煤油在容器、管道或储罐中的渗漏情况，以便及时采取措施来避免污染和安全事故的发生。

二、实验目的1. 理解煤油渗漏现象及其危害；2. 掌握煤油渗漏试验的基本步骤；3. 学会使用适当的设备和仪器进行煤油渗漏试验；4. 熟悉实验数据的处理与分析。

三、实验器材1. 实验装置：煤油容器、管道或储罐；2. 实验仪器：压力计、温度计、称重器、计时器等；3. 保护装备：手套、防护眼镜、工作服等。

四、实验步骤1. 准备工作：戴上防护装备，并确保实验器材和仪器处于良好状态。

2. 设置实验条件：根据实验要求，调整温度、压力等实验条件。

3. 设定时间：根据实验要求，设置实验时间。

4. 开始实验：将煤油装入容器、管道或储罐中，开始记录压力和温度。

5. 观察渗漏情况：根据实验要求，观察煤油是否出现渗漏现象。

6. 停止记录：在设定的实验时间结束后，停止记录压力和温度。

7. 数据处理：将实验得到的数据进行整理和分析，得出结论。

五、安全注意事项1. 在实验过程中，需要穿戴防护装备，确保个人安全。

2. 实验过程中应严格遵守操作规程，防止煤油泄漏引发安全事故。

3. 在实验结束后，要将残留的煤油进行妥善处理，避免对环境造成污染。

4. 如发现异常情况或发生意外，应立即停止实验并采取相应的安全措施。

煤油渗漏试验作业指导书（下）六、实验数据处理1. 温度与时间的关系：将实验过程中记录的温度数据进行绘图，以观察温度的变化趋势。

2. 压力与时间的关系：将实验过程中记录的压力数据进行绘图，以观察压力的变化趋势。

3. 温度和压力的关系：将实验过程中记录的温度和压力数据进行绘图，以观察温度和压力的相互影响。

4. 温度和时间对渗漏的影响：通过对实验数据的分析，结合温度和时间的变化，判断渗漏情况与温度和时间的关系。

煤油渗透试验方法终审稿)

煤油渗透试验方法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-第三章、煤油渗透试验方法一、术语解释煤油渗漏试验利用煤油的浸润特性进行的渗漏试验。

试验时，将待检焊缝便于检查面涂以石灰粉浆，另一面涂以煤油，经规定时间后检查石灰有无油渍的试验方法。

三、试验原理对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案3?纹等,可以用煤油试验的方法进行检验。

煤油试验通常使用纯煤油。

利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产生油斑来发现缺陷。

煤油的渗透力很强，能够渗小的毛细孔。

如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。

冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。

此时，在1h内不应出现斑点。

四、试验准1、材料准备根据煤油渗透试验要求，所需的材料如下表所示：2、人员准备石灰乳液涂抹人员三人、安全看护人员2人、检查人员一人（班长）3、实验前的检查3.1参加实验的管道系统施工结束，流程贯通，按照图纸形成完善的检测系统。

3.2所有焊口施焊完毕，外表检测循环水管内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。

3.3所有焊接接头及其他相应检查的部分，尚未涂防腐漆。

3.4所有设计修改部分按设计变更完成施工。

3.5所有焊口已进行编号。

五、煤油渗透试验操作流程1、外表检测循环水管内外侧是否有气孔、砂眼、裂纹等可视问题，如无这类明显问题，可对循环水管进行煤油渗透试验。

2、对循环水管对接焊缝内外侧附着的赃物和铁锈进行清理。

3、调制石灰粉乳液，将其均匀涂抹在循环水管外侧对接焊缝处80mm宽位置。

4、石灰粉乳液干燥后在循环水管内侧焊缝处涂抹上煤油，10分钟后再次在循环水管内侧焊缝处涂抹上一次煤油。

煤油渗漏试验要求

煤油渗漏试验要求
透平油罐焊缝煤油渗漏试验要求
1.试验检查范围
透平油罐所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足
够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

技术质量部附：透平油罐煤油检验记录表
透平油罐煤油渗漏检验记录表。

煤油渗漏试验要求

SP管焊缝煤油渗漏试验要求
1.试验检查范围
SP管所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足
够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

JB/4735 《钢制焊接常压容器》
技术质量部附：SP管煤油检验记录表
SP管煤油渗漏检验记录表
