产品结构设计考试出题
产品结构工程师笔试试题答案.doc
产品结构工程师考试试题答案姓名:____________ 日期:__________ 得分:_______________一)填空题:(每空1分,共25分)1.一般电池片常用的材料有:不锈钢,磷铜,弹簧钢等,怎样防止电池片刮伤电池?收尾处弯安全扣.2.打样弹簧,我们常提供:簧丝直径d,弹簧外径D,自由高度H0,有效圈数n等参数给供货商.3.钢按含碳量分为:低碳钢,中碳钢,高碳钢.我们常讲的黄牌料是中碳钢(或45#钢).4.标准圆柱齿轮齿数为10,齿顶圆直径7.2mm,那幺m(模数)=0.6.5.假设塑胶为ABS,普通牙螺丝Ø 1.7, Ø 2.3, Ø 2.6, Ø 3.0(mm)各打多大的底孔? Ø1.4mm,Ø2.0mm, Ø2.2mm, Ø2.6mm.6.2A电池长度是50.5mm,直径是14.5mm, 3A电池长度是44.5mm,直径是10.5mm.7.一般情况下导电胶(Rubber Key)的行程是1.0~1.5mm.压力是0~250g,寿命是5,000~10,000次,碳点阻值<150Ω二).回答题:(75分)1.简述新产品开发程序及老产品改模程序(10)答:1)新产品开发程序:开发立项(设计任务书)→外观设计→内部结构设计→样品打样→估价BOM→制作手板→手板组装测试→送客户确认评估→设计修改→发开模图→改模完善→送工程样板确认→发正式BOM→零件承认→新产品发表会→放产→量产→移交生产部2) 老产品改模程序:接到改模要求→找到最新胶件及图纸→制定改模方案→按方案制作手板验证→确定改模方案→制作改模图→发ECN→发改模通知→发零件更改通知单→改模跟进→试模→组装验证→签板放产2.注塑常见缺陷有哪些?产生的原因各是什幺.(10)答: 1.缩水. 塑件壁厚某处较厚或者是壁厚改变过大2.熔接线. 熔料的细流绕过型芯并又连接在一起产生一条结合线3.披锋. 沿分型线的地方或模具密封面出现薄薄的飞边4顶白. 脱模力太高或顶出杆的表面相对较小5.拉花.脱模斜度不足或局部脱模斜度太小.6.混色. 颜料分配不均和温度变化不均造成的7.翘曲.制件冷却收缩不均8.烧焦.困气9.银丝:料没烘干夹有水份.10表面光泽不均.模具表面处理不良,模温变化不均,注塑保压太短或者排气不良11.气纹;浇口处排气不良12注射不足: 低熔料温度和模温,注射路程曲折或局部过厚13.气泡: 熔料高温发生热降解形成气泡.3.以下为导电胶(Rubber Key)的二视图,请补全视图(5)3.贴合效果强度，需要在四周加: 基材碰穿￠1~2，而且背面应该有沉孔，保证软胶注入后有反扣形成;扣位孔应该绕四周间距不应大于20mm,这样就可以保证结合强度。
产品结构工程师面试题
产品结构工程师面试题
1、请画出模具结构中双板式与三板式的结构差异,在模具设计中如何根据产品来选择用双板模还是三板模？
三板模和两板模最大的区别就在胶点的位置，通常根据产品的结构功能及外观要求来选择模具结构。
2、在产品结构设计中哪些材料可用于强脱？设计墙托结构应注意什么？
一般韧性好的材料可以用于强脱设计，如PE,PP等，强脱结构也分内强脱和外强脱结构，分别有两个经验公式，这个以后有时间在以图示方法叙述。
3、螺丝柱设计时，在什么情况下须设计加强筋？
一般在独立存在，螺丝柱较高，外径较小，受力较大时都要考虑做加强肋。
4、请说说齿轮与齿条咬合须具备什么条件，距离如何算？
这个说起来就比较麻烦，有一套标准公式可以计算，有时间在以图示叙述。
5、ABS材料的螺丝柱锁M1,M1、4,M2、6自攻螺丝，柱子外径和孔径分别多少？
M1：外径2--2.2，内径0.8；M1.4：外径2.5--2.8，内径1.1；M2.6：外径4.3--4.6，内径2.2--2.3。
6、按键设计时应注意哪些内容？
按键设计要分材料不同，它的设计注意事项是不一样的，这个我
之前有写过一篇关于按键设计的帖子，可以有空去看看，这里就不多说了。
7、直径6的按键孔，喷油和电镀时按键直径应分别设计多少？
因喷油和电镀主要是附着层的厚度不一样，所以就决定了按键孔的设计大小，如喷油，需至少预留单边0.05mm，电镀需要至少预留单边0、1mm；当然也有特殊要求的，但我们本着一个原则，孔尽量预留大一点，以方便后续改模方便。
产品结构设计试题
產品結構設計(試題)一.填空:1.螺紋連接,常用的防松方法有: ( ) 和( )2.機械式離合器分( )和( )兩類.3.含油軸承的特點:( )4.靜密封有以下幾種方法:(5.彈簧分以下幾類(按功能分):( ) ( ) ( )6.標準齒輪傳動的兩齒輪中心距公式為( )7.塑料製品凸形圖案和字體表面燙金裝飾,圖案和字體表面凸起高度應不小於( )mm;若圖案和字體表面低於製品表面,考慮到燙金操作,圖案和字體線條離製品側壁應不小於( ) mm8.需電鍍的塑料製品,深孔底部應設計成( )形,中心開設( )以有利於鍍層均勻.9.右圖所示PP料整體模塑鉸鏈,你認為A尺寸應取( )mm10.試畫一個塑料件超聲波焊接接頭形式的設計二.選擇題:1.材料為ABS時,M3自攻螺絲柱內孔設計為: ( )A.Φ2.8B. Φ2.5C. Φ2.1D. Φ1.52.下列哪一種設計較不合理( )4.斜面的自鎖條件是斜面傾角( )摩擦角A.大於B.小於C.大於和等於D.小於和等於5.當四桿機構出現死點位置時,可在從動曲柄上( ),使其順利通過死點位置.A.加大主動力B.減少陰力C.加設飛輪6.採用正變位齒輪,則使齒輪的齒頂圓和齒根圓( )A.變小B.變大C. 不變7.下圖中,( )所示是V型皮帶在輪槽中的正確安裝位置:8.為了保證被聯接件經多次裝拆而不影響定位精度,可以選用( )A.圓柱銷B.圓錐銷C.開口銷9.為使同一軸線上的兩根軸能同時存在兩種不同的轉速,可採用( )A.牙嵌離合器B.片式離合器C.超越離合器10.粗濾油器一般安裝在液壓泵的( )上A.吸油管路B.出油管路C.泵體支路三.已知齒輪A.B.C.齒數分別為Z A. Z B. Z C.求出轉動比Z B AX=四.圖示鉸鏈四桿機構中,機架L AD=40mm ,兩連架桿長度分別為L AB=18mm和L CD=45mm,則當連桿L BC的長度在什麼範圍內時,該機構曲柄搖桿機構?五.軸的結構應當滿足哪些基本要求?軸承的功用是什麼?產品結構設計試題(答案)一.填空:1. 彈性墊圈雙螺母槽形螺母加開口銷2.剛性離合器摩擦離合器3.具有多孔性,油可貯於孔隙中,能自潤滑,但材質軟,承載小4.墊片密封,研合面密封,0形環密封,填料密封,密封膠密封.5.壓縮彈簧,拉伸彈簧,轉彈簧6.a=1/2 mt ( Z2 ±Z1)7. 0.75 6.58.球形排泄小孔9.0.25~0.510.二.選擇題:1.B2.A3.C4.D5.C6.B7.A8.B9.C 10.A三四.根據題意,機架長度為40mm,兩連架桿分別為曲柄和搖桿,L AB=18mm為最短桿,.先設:連桿長度L BC＞45mm,則L BC+18mm≦40mm+45mm因此L BC≦67mm再設:連桿長度L BC＜45mm,則45mm+18mm≦L BC+ 40mm,因此L BC≧23mm所以,當23≦L BC≦67時,該機構可成為曲柄搖桿機構.五.軸的結構應當滿足下列基本要求:(1)安裝在軸上的零件要有準確的定位和牢固而可靠的固定;(2)良好的工藝性,便於軸的加和軸上零件的裝拆和調整;(3)軸上零件的位置和受力要合理,盡量減少應力集中,有利於提高軸的強度和剛度;(4)有利節省材料,減輕重量.軸承在機器中是用來支承軸和軸上零件的重要零(部)件,它能保證軸的旋轉精度,減少軸與支承間的摩擦和磨損.。

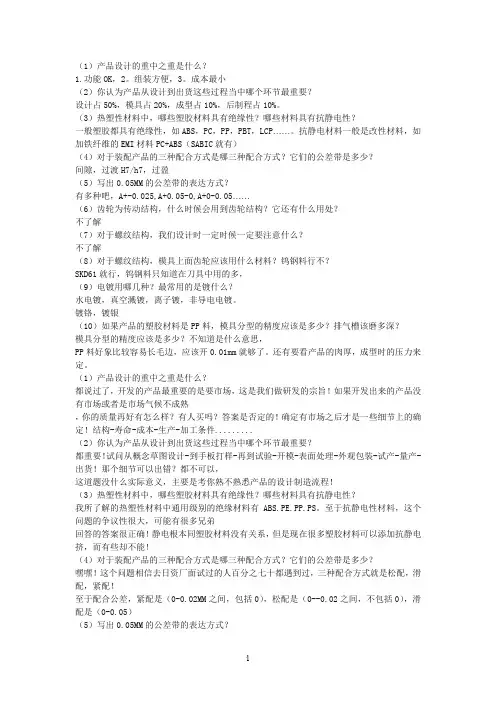

面试结构工程师试题及答案材料模具
（1）产品设计的重中之重是什么？1.功能OK，2。
组装方便，3。
成本最小（2）你认为产品从设计到出货这些过程当中哪个环节最重要？设计占50%，模具占20%，成型占10%，后制程占10%。
（3）热塑性材料中，哪些塑胶材料具有绝缘性？哪些材料具有抗静电性？一般塑胶都具有绝缘性，如ABS，PC，PP，PBT，LCP……。
抗静电材料一般是改性材料，如加铁纤维的EMI材料PC+ABS（SABIC就有）（4）对于装配产品的三种配合方式是哪三种配合方式？它们的公差带是多少？间隙，过渡H7/h7，过盈（5）写出0.05MM的公差带的表达方式？有多种吧，A+-0.025,A+0.05-0,A+0-0.05……（6）齿轮为传动结构，什么时候会用到齿轮结构？它还有什么用处？不了解（7）对于螺纹结构，我们设计时一定时候一定要注意什么？不了解（8）对于螺纹结构，模具上面齿轮应该用什么材料？钨钢料行不？SKD61就行，钨钢料只知道在刀具中用的多，（9）电镀用哪几种？最常用的是镀什么？水电镀，真空溅镀，离子镀，非导电电镀。
镀铬，镀银（10）如果产品的塑胶材料是PP料，模具分型的精度应该是多少？排气槽该磨多深？模具分型的精度应该是多少？不知道是什么意思，PP料好象比较容易长毛边，应该开0.01mm就够了。
还有要看产品的肉厚，成型时的压力来定。
（1）产品设计的重中之重是什么？都说过了，开发的产品最重要的是要市场，这是我们做研发的宗旨！如果开发出来的产品没有市场或者是市场气候不成熟，你的质量再好有怎么样？有人买吗？答案是否定的！确定有市场之后才是一些细节上的确定！结构-寿命-成本-生产-加工条件.........（2）你认为产品从设计到出货这些过程当中哪个环节最重要？都重要！试问从概念草图设计-到手板打样-再到试验-开模-表面处理-外观包装-试产-量产-出货！那个细节可以出错？都不可以，这道题没什么实际意义，主要是考你熟不熟悉产品的设计制造流程！（3）热塑性材料中，哪些塑胶材料具有绝缘性？哪些材料具有抗静电性？我所了解的热塑性材料中通用级别的绝缘材料有ABS.PE.PP.PS。

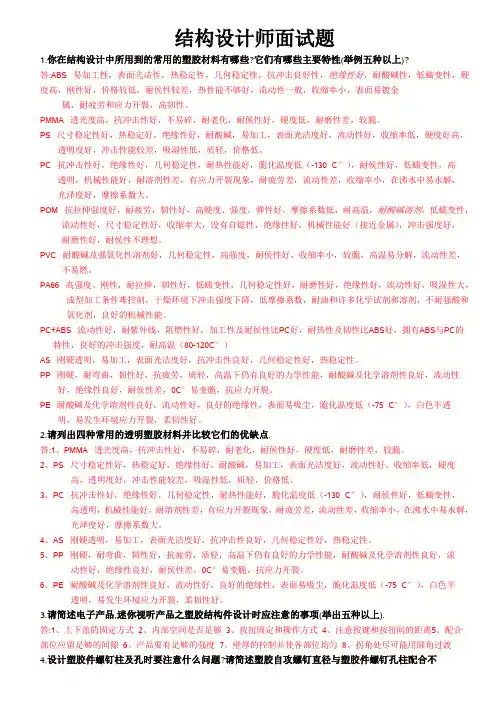

结构设计师面试题
明，易发生环境应力开裂，柔韧性好。 2.请列出四种常用的透明塑胶材料并比较它们的优缺点. 答:1、PMMA 透光度高，抗冲击性好，不易碎，耐老化，耐候性好，硬度低，耐磨性差，较脆。 2、PS 尺寸稳定性好，热稳定好，绝缘性好，耐酸碱，易加工，表面光洁度好，流动性好，收缩率低，硬度
1长宽高是否符合设计尺寸2ioaudiojack侧键挂绳孔等表面要素是否完整3分型面是否合理是否存在倒拔模4滑块痕迹是否影响外观5有无做防磨支点6外观面是否有足够壁厚camera视角是否有被其他件如天线挡住8翻盖在开合过程中是否存在干涉能否翻转到指定角度9pda翻盖手机在翻盖打开时是否会影响到触控笔的插拔10翻盖手机的hinge安装孔是否有足够的壁厚fpc过孔壁厚fpc宽度空间是否够11按键是否有和boss柱重叠按键的按压面积是否合理13按键的工艺可行性14iousb耳机插头等能否插到位15电池是否与螺丝孔rf测试孔交叉是否有足够空间容纳电芯及保护板16电池与壳体配合是否会出现尖角17lens是否有足够的粘胶面积18speakerreceiver音腔高度及出声孔面积是否合理19壳体上电镀区域是否会影响esd20电镀件金属件是否会影响天线性能30
1、强度测试 2、配合测试 3、尺寸精度测试 4、涂装测试 5、产品稳定性测试 6、应力测试
7、绝缘测试 8、
外观测试 9、挤压测试 10、落地测试 7.消费者对个性化Mini视听产品的外观要求越来越精致.作为一个专业的结构设计工程师,请你从
产品ID(外观造型设计),结构设计,模具制造,表面处理等方面阐述如何满足消费者这一诉求?

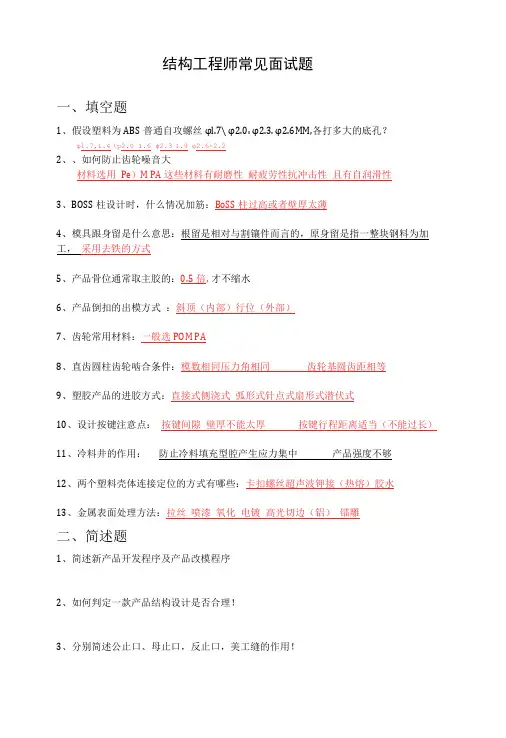

产品结构面试题
结构工程师常见面试题
一、填空题
1、假设塑料为ABS普通自攻螺丝φl.7∖ φ2.0sφ2.3. φ2.6MM,各打多大的底孔？
φl.7,1.4（p2.0 1.6 ψ2.31.9 φ2.6-2.2
2、、如何防止齿轮噪音大
材料选用Pe）M PA 这些材料有耐磨性耐疲劳性抗冲击性且有自润滑性
3、BOSS柱设计时，什么情况加筋：BoSS柱过高或者壁厚太薄
4、模具跟身留是什么意思：根留是相对与割镶件而言的，原身留是指一整块钢料为加工，采用去铁的方式
5、产品骨位通常取主胶的：0.5倍,才不缩水
6、产品倒扣的出模方式：斜顶（内部）行位（外部）
7、齿轮常用材料：一般选POM PA
8、直齿圆柱齿轮啮合条件：模数相同压力角相同齿轮基圆齿距相等
9、塑胶产品的进胶方式：直接式侧浇式弧形式针点式扇形式潜伏式
10、设计按键注意点：按键间隙壁厚不能太厚按键行程距离适当（不能过长）
11、冷料井的作用：防止冷料填充型腔产生应力集中产品强度不够
12、两个塑料壳体连接定位的方式有哪些：卡扣螺丝超声波钾接（热熔）胶水
13、金属表面处理方法：拉丝喷漆氧化电镀高光切边（铝）镭雕
二、简述题
1、简述新产品开发程序及产品改模程序
2、如何判定一款产品结构设计是否合理！
3、分别简述公止口、母止口，反止口，美工缝的作用！
4、当产品ID确认C）K后，简述你的画图大致思路
5、产品生产时出现问题如何处理？
6、在设计塑胶件时，要考虑模具方面因素有哪些?。
大学考试试卷《结构设计原理》及参考答案3套
大学考试试卷《结构设计原理》及参考答案3套20XX年12月考试结构设计原理第一次作业一、单项选择题（本大题共60分，共 20 小题，每小题 3 分）1. 对钢筋冷加工的目的是（）A. 提高屈服强度B. 增加钢材的塑性C. 提高钢筋与混凝土的粘结强度D. 调直、除锈2. 截面的弯曲变形时用曲率φ来度量的，因此：（）A. φ就等于构件单位长度上两截面间的绝对转角B. φ=1/ρ，ρ是变形曲线在该截面处的曲率半径C. φ是一个中心转角3. 对构件施加预应力主要目的是（）。
A. 提高承载力B. 避免裂缝或者减小缝宽，发挥高强材料作用C. 对构件进行检验4. 混凝土强度等级C30表示（）A. 混凝土的立方强度≥30N/mm2B. 混凝土的棱柱体抗压强度设计值fc ≥30 N/mm2；C. 混凝土的轴心抗压强度标准值fck ≥30N/mm2；D. 混凝土的立方强度达30N/mm2的概率不小于95%。
5. 与素混凝土梁相比，钢筋混凝土抵抗开裂的能力（）。
A. 提高许多B. 完全相同C. 提高不多6. 钢筋混凝土受弯构件挠度计算与材料力学方法(f=)相比，主要不同点是：（）A.后者EI为常数，前者每个截面EI为常数，沿长度方向为变数前者沿长度方向EI为变数，每个截面EI也是变数C.除B点外，跨度内还有剪切变形，α也不为7. 两个截面尺寸，材料相同的轴心受拉构件，即将开裂时，配筋率高的钢筋应比配筋率低的应力：（）A. 大很多B. 小很多C. 基本相等8. 梁的弯起钢筋设计中，按照抵抗弯矩图外包了弯矩包络图原则并且弯起位置符合规范要求，其正截面和斜截面抗弯承载力为（）A. 应复核B. 应计算C. 不必复核9. 在混凝土受拉开裂之前的瞬间（）A. 混凝土内钢筋受拉应力达到屈服应力；B. 混凝土内钢筋受拉应力仍很低；C. 混凝土变形与钢筋变形不一致；D. 混凝土与钢筋之间的粘结力已破坏。
10. 普通钢筋混凝土结构不能充分发挥高强钢筋的作用，主要原因是：（）A. 受压混凝土先破坏B. 未配高强混凝土C. 不易满足正常使用极限状态11. 梁的抵抗弯矩图要求包围设计弯矩图，其目的是保证：（）A. 正截面抗弯强度B. 斜截面抗弯强度C. 斜截面抗剪强度12. 验算第一类T形截面梁的最小配筋率时，应采用（）A. A s / b h 0A s / b f h 0C.A s / b hD.A s / b f hE.13. 梁斜截面弯曲破坏与剪切破坏的根本区别在于（）A. 斜截面弯曲破坏时，梁受力纵筋在斜缝处受拉屈服而剪切破坏时纵筋不屈服B. 斜截面弯曲破坏是由弯矩引起的，而剪切破坏是弯矩剪力共同作用的结果C. 剪跨比较大时发生斜截面弯曲破坏，较小时发生剪切破坏。
结构设计面试试题
结构设计面试试题1, ABS和PC材料的缩水率分别是多少?这两种材料分别有什么特性? 哪种材料适合水电镀?2, 请列举五种以上的常用塑胶材料(ABS.PC除外)及特性3, ABS(或PC)料在注塑前的烘料温度多少?烘料时间多少?4, ABS(或PC)料的注塑时的模温一般多少?料温一般多少?5, PC料里加入玻纤,性能发生怎么样的变化,会有哪些优劣?6, 缩水是什么样的外观缺陷? 请分别从模具结构，注塑条件和该产品开发设计者的角度怎么改善？7, 毛边是什么样的外观缺陷? 请分别从模具结构，注塑条件和该产品开发设计者的角度怎么改善？8, 结合线是什么样的外观缺陷? 请分别从注塑条件和该产品开发设计者的角度怎么改善？9, 材料为ABS+PC,一模四穴,总重为48.3g(含料头),密度为1.12g/mm^3,最大投影面积为180*65mm^2,体积为43.159 cm^3, 现有一注塑机射胶容积为80cm^3, 锁摸力为55ton,射胶速率为71cm^3/s,请问该机台锁模力是否够?该产品实际射出时间要多久?10, 每个注塑成型周期里包含哪些阶段? 其中占时最长的是哪一个阶段?11, 常见塑胶模具是由哪些结构(系统)组成的?12, 常见胶口类型有哪些?13, 细水口(点胶口)常用在什么类型的模具上? 请简述该类型的模具开模过程14, 母模隧道滑块与公模滑块在分模线上对产品的影响有何不同?15, 请简述成型卡扣所用的斜顶运动机构的工作方式16, 产品开模前,要和模厂人员沟通或确认哪些内容?17, 列举五种以上的将两个塑件紧密连接在一起的办法(不用考率拆卸)18, 长宽高分别为50mm*100MM*10MM的薄壳件,平均肉厚为1.5MM,那RIB肉厚设计多宽合适?19, 塑件上自攻螺丝柱结构设计上注意哪些事项来防缩水?20, 列举五种以上的塑胶注塑成型后的表面处理办法21, 列举五种以上的金属的表面处理工艺22，画出常见的两种塑料壳体卡扣的细项结构？23, 电镀件的结构设计要做到哪些设计要点或注意事项?24, 产品在喷涂后,要做哪些常规检测项来检查喷涂后的可靠性?25, ESD是什么?消费类电子产品,如手机,PSP怎样在设计时考率ESD的处理?26, EMI是什么?怎么样做好防护?27, 标注产品图时,重要性的尺寸怎么管控?28, Cp,Cpk分别是什么?是偏大点好还是偏小点好? FAI是什么?29, DFMEA是什么?怎么实施?30, 塑胶融熔指数是什么?回料加入过多,指数会怎么变化?愚见：1、ABS和PC材料的缩水率分别是多少?这两种材料分别有什么特性? 哪种材料适合水电镀?ABS 5/1000(千分之5)，工程塑料，各方面性能均好，适合电镀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品结构设计考试出题 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
产品结构设计
一、选择题（单项选择）。
（3×10=30分）
1.结构设计中，常用的连接方式主要有机械连接方式、粘接方式和（A）。
A.焊接方式
B.卡扣方式
C.螺丝方式
D.键销方式
2.材料厚度变化不能太大，从薄到厚不要超过（A）倍
3.塑胶产品应防止在出模时外观面拉伤，无论选用什么材料，外观面的脱模斜度都不应该小于（C）度。
4.塑料件的加强筋设计中，大端厚度一般取值是料厚的（B）。
% % % %
5.在塑料件孔的设计中，如果一盲孔的直径为D，那么此盲孔深度数值应该不大于（B）。
6.PE的中文名是（D）。
A.聚丙烯
B.聚氯乙烯
C.聚酰胺
D.聚乙烯
7.下面哪种方法不属于真空镀（D）
A.蒸发镀
B.溅射镀
C.离子镀
D.电镀
8.钣金件厚度从~各种规格都有，但是厚度越大就越难加工，对于大部分产品，钣金件厚度应控制在（A）以下。
9.对于钣金件的冲孔，最小尺寸设计一般不小于（C），小于这个尺寸的孔一般采用其他加工方式，如腐蚀，激光打孔等。
10.对于美工线的结构设计，下面说法中不正确的是（C）。
A.美工线又称遮丑线、美观线，是一种浅窄的槽缝。
B.分型面处的美工线不是非要不可的。
C.有美工线的产品一般比没有美工线的产品精密。
D.外形尺寸较大的产品结构设计通常会需要使用美工线。
二、填空题。
（1×20=20分）
1.产品的结构设计总原则包括合理选用材料、选用合理的结构、尽量简化模具结构、成本控制。
2.注塑机注塑过程为合模、注射、保压、冷却、开模并顶出产品。
3.主流道是指紧接注塑机喷嘴到分流道为止的那一段流道，熔融塑料进入模具时首先经过主流道。
一般要求主流道进口处的位置应尽量与模具中心重合。
4.塑料是一种合成的高分子化合物，主要成分是合成树脂。
塑料的基本性能主要取决于树脂的本性，但是添加剂也会起重要的作用。
5.根据塑料受热后性能表现可以把塑料分为热塑性塑料和热固性塑料。
6.止口的主要作用是限位和防ESD。
公止口一般做在厚度薄的壳体上。
三、判断题。
（2×5=10分）
1.结构可靠、模具制作精密的产品必须使用美工线。
×
2.齿轮是传动机构的重要组成部分，齿轮通过旋转运动，可以传递运功和动力、改变轴的转速和方向。
√
3.在螺丝柱的设计中，从结构的可靠性出发，整机不能少于2个螺丝，左右端要各有一个。
×
4.真空镀属于电镀的一种，是在高度真空的设备里，在产品表面镀上一层细薄的金属镀层的一种方法。
√
5.能进行水镀的材料有很多，如ABS、PP、PC、PE等。
×
四．连线题。
（10分）
POM 聚丙烯尼龙
PMMA 聚酰胺有机玻璃
PC 聚甲醛防弹胶
PA 聚碳酸酯塑钢
PP 聚甲基丙烯酸甲酯百折胶
五、简答题（3×10=30分）
1.钣金类产品设计的基本原则是什么
答：产品厚度均匀原则
易于展平的原则
适当地选用钣金件厚度原则
符合加工工艺原则
2.塑料的优点有哪些（至少4点）
答：大部分塑料的抗腐蚀能力强，不与酸、碱反应；塑料制造成本低；耐用、防水、质轻；容易被塑制成不同形状；是良好的绝缘体；部分塑料还可以用于制造燃料油和燃料气，这让可以降低原油消耗。
3.在做产品结构设计时，一般从哪些方面选择连接与固定的方式
答：零件的材料；产品的使用场所；产品是否经常拆装；产品是否密封；产品是否经常打开；产品外形的大小等。
