开关机械特性测试仪技术规范
(完整版)开关电源测试技术规范(比较全面)
开关电源适配器技术规范修订记录1.目的1.1.为设计工程师提供电源适配器通用设计技术规格要求。
为设计验证及品质检验提供评判依据。
1.2.为市场人员同客户技术沟通提供参考。
1.3.当客户规格有特殊要求时，以客户要求为准。
1.4.2.适用范围规格包含机械、电气、安规、电磁兼容、环境、可靠性、环保等要求。
3.职责3.1.开发部：负责本技术规范的制定及维护，对文件做出解释。
市场部：参照此规范同客户进行技术参数沟通。
3.2.测试部：依照此规范进行新产品设计测试验证。
3.3.品质部：依照此规范进行产品的各项性能检验。
3.4.制造部：依照此规范进行产品的制造与检测。
3.5.4.名词解释4.1.电源适配器：把交流电转换成安全电压输出，外置于受电设备的一种电源转换器。
4.2.开关型电源适配器（switching power adaptor）：能提高转换效率、输入电压范围宽、输出电压稳定的开关型能量转换的电源适配器，提供高效率、输出电压高稳定度的电源。
4.3.原边反馈型电源适配器：属于开关型电源适配器中的一种，由变压器的原边绕组反馈作为稳定输出电压，替换光耦等次边反馈电路来作为降低成本的方案，提供高效率、输出电压较稳定的电源。
4.4.线性电源适配器(line power adaptor)：采用工频变压器把交流电变换成安全电压，供给受电设备使用，可以选择交流输出或整流滤波后直流输出。
4.5.空载/满载/半载：无电流输出状态/额定输出电流状态/50%额定输出电流状态，满载也称额定负载4.6.Pno/额定输出功率：Pno(nameplate power output)即铭牌注明的输出功率，也就是额定输出功率。
4.7.PWM (pulse width modulation)：脉宽调制4.8.RCC（ring choke converter）：自激4.9.MTBF(mean time between failure)：平均无故障间隔时间4.10.Ⅰ类设备：设备的防触电保护不仅靠基本绝缘，还包括一种附加的安全措施，即将能触及的可导电部分与设施固定布线的保护（接地）线相连结。
高压开关机械特性测试仪的使用及接线方式

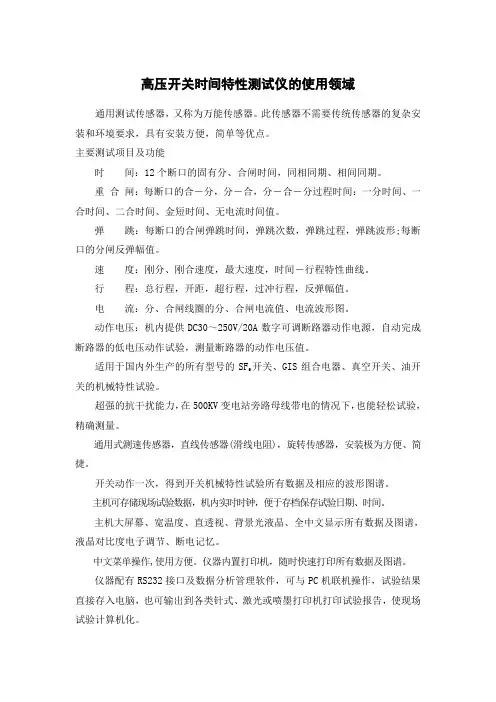

高压开关时间特性测试仪的使用领域通用测试传感器，又称为万能传感器。
此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。
主要测试项目及功能时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
开关、GIS组合电器、真空开关、油开适用于国内外生产的所有型号的SF6关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
通用式测速传感器，直线传感器(滑线电阻)，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有RS232接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入电脑，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
HTGK-IV高压开关动特性测试仪是华天电力为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
高压开关机械特性测试仪使用说明
BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。
该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。
并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。
2）对开关操动电压适应范围大，DC60V—220V均可操作。
3）能自动判别并显示开关操作中的错误指令和不成功操作。
4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
6）测试仪体积小、重量轻、便于携带。
7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
8）仪器自带220V/5A直流操作电源，可现场操动各种开关。
并具有延时（一秒钟）断电功能。
9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。
开关机械特性测试仪技术规范
开关机械特性测试仪技术规范1．总则:1.1 本规范书适用于开关机械特性测试仪，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求。
凡本规范中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
若本标书涉及有关商务方面内容，如与招标文件的商务部分不一致时，以商务部分为准。
1.6 本招标技术文件未尽事宜，由招标、投标双方协商确定。
引用标准（以下所指均为该标准的最新版本）IEC 1000-4-4 L3 抗电磁辐射干扰(27-1000MHz)IEC 1000-4-4 抗脉冲串干扰IEC 标准 IEC 1000-4-5 抗脉冲干扰IEC 1000-4-2 L 抗静电放电干扰DL/T846.3-2004 高电压测试设备通用技术条件第3部分：高压开关综合测试仪GB 190 《危险货物包装标志》GB/T 6388-86 运输包装收发货标志》3.使用条件3.1 海拔高度:≤1000m3.2 环境温度适用范围 -20 —+50ºC3.3 设备储存环境温度范围 -40 —+70ºC3.4 环境相对湿度 (非冷凝) 0% — 97%4 具体技术要求:4.1 功能描述：4.1.1开关特性测试仪需要能够满足市面上所有不同型号断路器的机械特性参数的测试；4.1.2具有18个时间通道，12个电阻时间通道，6个干湿接点通道进行时间参数的测量，测量的参数包括合闸时间、分闸时间、合分时间、分合时间、重合闸时间、同期、电阻预投入时间、合闸电阻值等。
高压开关试验技术规范

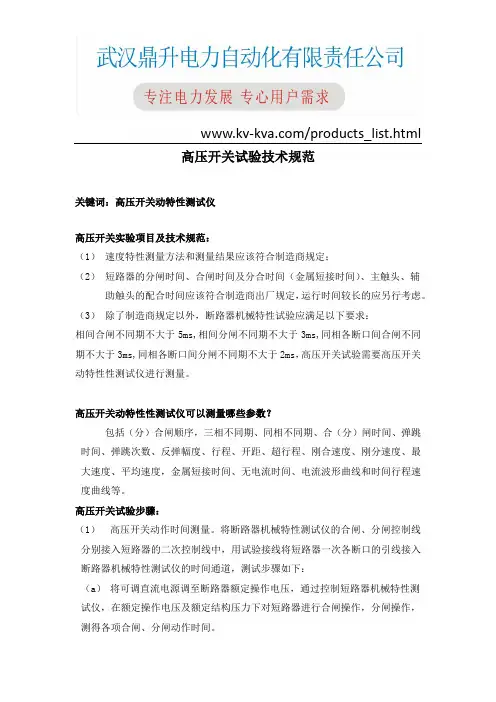

/products_list.html高压开关试验技术规范关键词：高压开关动特性测试仪高压开关实验项目及技术规范：（1）速度特性测量方法和测量结果应该符合制造商规定；（2）短路器的分闸时间、合闸时间及分合时间（金属短接时间）、主触头、辅助触头的配合时间应该符合制造商出厂规定，运行时间较长的应另行考虑。
（3）除了制造商规定以外，断路器机械特性试验应满足以下要求：相间合闸不同期不大于5ms,相间分闸不同期不大于3ms,同相各断口间合闸不同期不大于3ms,同相各断口间分闸不同期不大于2ms，高压开关试验需要高压开关动特性性测试仪进行测量。
高压开关动特性性测试仪可以测量哪些参数？包括（分）合闸顺序，三相不同期、同相不同期、合（分）闸时间、弹跳时间、弹跳次数、反弹幅度、行程、开距、超行程、刚合速度、刚分速度、最大速度、平均速度，金属短接时间、无电流时间、电流波形曲线和时间行程速度曲线等。
高压开关试验步骤：（1）高压开关动作时间测量。
将断路器机械特性测试仪的合闸、分闸控制线分别接入短路器的二次控制线中，用试验接线将短路器一次各断口的引线接入断路器机械特性测试仪的时间通道，测试步骤如下：（a）将可调直流电源调至断路器额定操作电压，通过控制短路器机械特性测试仪，在额定操作电压及额定结构压力下对短路器进行合闸操作，分闸操作，测得各项合闸、分闸动作时间。
/products_list.html （b）三相合闸时间中的最大值和最小值即为合闸不同期，三相分闸时间中的最大值与最小值只差即为分闸不同期。
（c）对于多断口的断路器，如果断路器每相存在多个断口的合闸、分闸时间并得出同相各断口合闸、分闸的不同期。
（d）如果断路器带有合闸电阻，则应同时测量合闸电阻的预投入时间。
（2）断路器动作速度测量。
可结合断路器动作时间同时进行，将速度传感器固定在断路器的垂直主轴或者是旋转轴，保持中心垂直，安全可靠，再通过高压开关进行断路器分闸、合闸操作，即可得到结果。
GKCF机械特性测试仪技术说明书

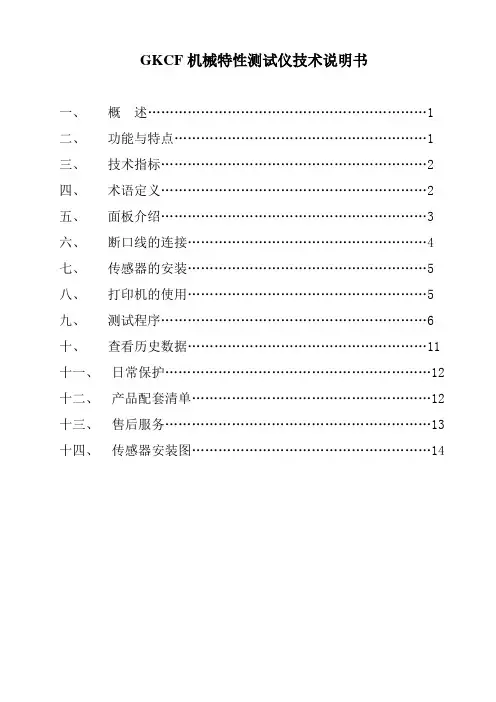

GKCF机械特性测试仪技术说明书一、概述 (1)二、功能与特点 (1)三、技术指标 (2)四、术语定义 (2)五、面板介绍 (3)六、断口线的连接 (4)七、传感器的安装 (5)八、打印机的使用 (5)九、测试程序 (6)十、查看历史数据 (11)十一、日常保护 (12)十二、产品配套清单 (12)十三、售后服务 (13)十四、传感器安装图 (14)一、概述随着社会的进展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着操纵与保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是推断断路器性能的重要参数之一。
GKC-F型高压开关机械特性测试仪，是我公司根据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共与国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计根据，为进行各类断路器动态分析提供了方便，能够准确地测量出各类电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不一致期（14）刚合（分）速度（4）同相不一致期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）分断时间（7）弹跳时间（18）无流时间（8）弹跳次数（19）电流波形曲线（动态）（9）弹跳幅度（20）时间行程速度动态曲线（ms）（10）行程（21）时间速度行程动态曲线（mm）（11）开距单位均为：时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作与手动操作；（2）习惯500KV电压等级以内各类高压断路器的机械动特性测试；（3）可实测行程与自定义行程；（4）能够实现断路器的单合、单分、合分、重合、重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择储存50组数据，提供后期查询与上传电脑永久储存，也可现场调阅打印所有数据及运动曲线图；（6）使用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有的时候钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动储存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备与高压开关测试仪；（10）仪器内置直流电源，可选择范围：30-270V/10A，不存在常规整流电源输出瞬间的电压跌落，用以试验开关动作电压非常精确。
机械特性测试仪的操作规程
开关机械特性测试仪的操作规程
1、目的：规范耐压机的操作规范，以确保测量仪器的计量准确性及有效性。
2、范围：适用于本公司所有耐压测试仪各环节的操作要求。
3、职责：
3.1、技术部负责仪器操作规范的编制。
3.2、技术部负责耐压测试仪的校准（含内、外校），建立仪器管理台账。
3.3、各使用部门负责按照本规范对耐压测试仪的日常使用、保养、维护。
4、定义：
分合闸时间：分合闸线圈上电作为计时起点，到到动静触头刚分合时间。
同相同期：同相之中，分合闸时间最大与最小之差。
相间同期：三相之中，分合闸时间最大与最小之差。
平均速度：分合闸过程中，动触头的总行程前后各去掉10%，取中间的80%，动触头运动的行程与时间之比。
最大速度：分合闸过程中，动触头开始运动后，取动触头运动每10ms 为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分合闸最大速度。
5、操作步骤：
5.1、连接仪器与测试产品之间的线，A、B、C三相对应。
5.2、按“操作”“合闸”按钮，然后“分闸”重复10次。
5.3、读取数据，实际数据符合标准为合格。
5.4、数据打印，去掉连接线。
6、使用注意事项：
6.1、开关螺丝必须拧紧。
6.2、测试结束后请关闭电源。
6.3、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。
断路器机械特性测试细则
断路器机械特性测试细则目录前言 ..................................................................................................................................... 错误!未定义书签。
1 测试条件 (1)1.1环境要求 (1)1.2待试设备要求 (1)1.3人员要求 (1)1.4安全要求 (1)1.5测试电压要求 (2)1.6测试仪器要求 (2)2 测试准备 (2)3 测试方法 (3)3.1一般规定 (3)3.2测试接线 (3)3.3测试步骤 (4)3.4注意事项 (4)3.5测试验收 (4)4 测试数据分析和处理 (4)5 测试原始数据和报告 (5)5.1原始数据 (5)5.2测试报告 (5)附录 A （规范性附录）机械特性测试报告 (6)附录 B （资料性附录）部分型号断路器参考速度定义 (9)断路器机械特性测试细则1 测试条件1.1 环境要求除非另有规定，测试均在以下大气条件下进行，且测试期间，大气环境条件应相对稳定，测试环境应满足以下要求：a)环境温度不宜低于5℃；b)环境相对湿度不大于80%；c)现场区域满足测试安全距离要求。
1.2 待试设备要求a)待试断路器处于停电检修状态，断路器的控制电源已完全断开；b)断路器无各种其他作业；c)机械特性测试一般应在额定操作电压及额定操作液（气）压力下进行。
1.3 人员要求测试人员需具备如下基本知识与能力：a)了解断路器的基本结构、性能、特点；b)熟悉变电站电气主接线及系统运行方式；c)熟悉各类测试设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障；d)能正确完成测试及现场各种测试项目的接线、操作及测量；e)熟悉各种影响测试结论的因素及消除方法；f)经过上岗培训并考试合格。
1.4 安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求；b)测试工作不得少于2人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关机械特性测试仪技术规范
开关机械特性测试仪技术规
范
1．总则:
计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求。
凡本规范中未规定，但在相关设备的行业 标准、国家标
准或 IEC 标准中有规定的规范条文，投标方应按相应标准的条文进行设备
设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3
如果投标方没有以书面形式对本招标技术文件的条文提出异议， 提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价 书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详 细描述。
1.4 本规范所使用的标准如遇与投标方所执行的标准不一致时， 1.5 本招标技术文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具 有同等的法
律效力。
若本标书涉及有关商务方面内容，如与招标文件的商务部分不一致 时，以商务部分为准。
1.6
本招标技术文件未尽事宜，由招标、投标双方协商确定。
3. 使用条件 1.1 本规范书适用于开关机械特性测试仪，
它提出了该设备本体及附属设备的功能设
则意味着投标方
按较高标准执行。
引用标准
以下所指均为该标准的最新版本)
IEC 1000-4-4 L3
IEC 1000-4-4 抗电磁辐射干扰 (27-1000MHz) 抗脉冲串干扰
IEC 标准 IEC 1000-4-5
抗脉冲干扰
IEC 1000-4-2 L
抗静电放电干扰
DL/T846.3-2004
高电压测试设备通用技术条件 第 3 部分：高压开关综合测试仪
GB 190
危险货物包装标志》 GB/T 6388-86
运输包装收发货标志》
3.1 海拔高度：＜ 1000m 3.2
环境温度适用范围
-20 — +50oC
的数据分析功能。
定制测试序列的下的自动测试功能。
测量软件可以执行上述项 目的测试，形成测试报告，并可把测试数据按照断路器型号，测量期间，次数进 行数据的统计和分析，并可生成统计曲线，以便分析某些数据或参数的变化趋 势。
3.3 设备储存环境温度范围 -40 — +70oC 3.4 环境相对湿度 （ 非冷凝 ） 0%
— 97%
4 具体技术要求 :
4.1 功能描述：
4.1.1 4.1.2 开关特性测试仪需要能够满足市面上所有不同型号断路器的机械特性参数的测试； 具有 18 个时间通道， 12 个电阻时间通道， 6 个干湿接点通道进行时间参数的测
量，测量的参数包括合闸时间、分闸时间、合分时间、分合时间、重合闸时间、 同期、电阻预投入时间、合闸电阻值等。
4.1.3 测试仪需配备 3 个速度传感器功能通道可以连接数字解码器以及模拟传感器，用于
测量断路器的机械特性，包括机械行程，速度，平均速度，瞬时速度，瞬时加速 度，弹跳，超程，接触行程的测量，显示的曲线包括行程曲线，瞬时速度曲线， 瞬时加速度曲线。
4.1.3 测试仪需具备200A 直阻测量功能，用于对断路器断口的电阻进行静态电阻测量和
DCM 动态电阻测量。
4.1.4 测试仪线圈测量功能应能够测量线圈的动作电流，衔铁动作时间，线圈通电时间， 功率等，
也可显示线圈电流曲线。
4.1.4 测试仪电机测量功能应能够测量电机的储能时间，功率，并可测量和显示测量电流
曲线。
4.1.5 断路器测量的触发信号应采用多种触发方式，包括线圈电流触发；线圈电压触发；
4.1.6 主断口触发，辅助触点触发，行程触发，电机电流触发。
测试仪需具备选项合闸继电器时间的检测功能。
4.1.6 具备无线蓝牙通讯功能。
4.1.7 具备首次分闸的测量功能。
4.1.8 4.1.9 需预留200A 双端接地测量功能连接端口。
具备测量曲线的指纹比对功能。
测量曲线的全包络线功能，
IEC62271-100 标准下
4.2技术参数:
内置Access 数据库，可对测试数 据按照某个断路器测试期间或型 号进行统计分析，绘制数据分布 曲线。
5.包装与标志
测试仪包装符合GB/T13384标准的规定,并采取防雨、防潮、防锈、防震等措施,
以免在运输过程中，由于振动和碰撞引起部件的损坏。
设备出厂时，零部件的包装符合
JB2647的规定，分类装箱，遵循适于运输、便于安装的原则。
6 .测试仪典型配置:
序号
配置清单
单位 数量 备注
1 开关机械特性测试仪 台 1 断路器测试分析仪
2 附件箱
个 1 装有线夹和短接线 3 角度传感器连接线 条 1 不小于10米
4 角度传传感器 个 1 数字解码器PPR2500,无死区。
5 传感器支架 个 1 能够但不限于适合 HP L550B2;
HP L245B1;LTB245E1;
9
传感器支架
个
1
能够但不限于 LTB145D1/B//BLK152
34 测量曲线显示
合闸行程曲线; 分闸行程曲线; 合-分行程曲线; 分-合-分行程曲线; 线圈电流曲线 线圈电压曲线; 电机储能曲线; 时间曲线; 动态电阻曲线
35
曲线分析功能
可将测量曲线和历史曲线叠加, 进行比对。
全包络线功能
36 测试数据分析
7.售后服务要求
供方及时提供与本合同设备有关的检验、安装、调试、验收等相应的技术指导、技
术配合、技术培训等全过程的服务。
供方委派有实践经验合格的工程师驻工地现场进行技术服务，随时解决使用中出现的问题。
服务人员的任务主要包括设备催交、货物开箱检验、设备质量问题的处理、安装、指导配套安装和调试、参加试运和性能验收试验。
8.质量保证8.1供方应保证提供的产品是全新的，未使用过的产品;
8.2 测试仪质保期不小于一年（从验收合格之日算起），并进行终身维修服务。
保修期内负责免
费检查、更换损坏的零部件。
8.3 供货方应提供免费培训（1 次/ 台,2 天），培训地点在合同中约定。
8.4 供货方应承诺在接到买方设备使用中出现问题的通知后,24 小时内给出答复，如需要
2 天内到达客户现场。
