汽车涂装讲义技术-汽车车身涂装修理工艺
汽车修补涂装方法与技巧
汽车修补涂装的方法与技巧汽车涂料常用的涂装方法有刷涂法、浸涂法、淋涂法、辊涂法、空气喷涂法、高压无气喷涂法、静电喷涂法、电泳涂装法和粉末涂装法。
涂料的类型、品种不同，它们各自有着一定的涂装特点、涂装条件要求以及涂装方法。
涂料的性能、用途、适应范围等又决定了涂料的涂装方法的适用范围。
它们之间有着密切的关系，即可独立存在去完成相应涂料的涂装，又可用不同涂装方法组合配套进行涂装，根据被涂产品的质量要求施行复合涂层层次间的涂装。
一、汽车的涂装工艺特点汽车是从制造各个零部件开始，然后把各个零部件装配、焊接成整体。
汽车的涂装要根据制造的环节，与零部件制造平行涂装，使它们装配成整车后不会出现不能涂装或很难涂装的部位，避免造成遗漏或不符合要求的涂装而影响汽车产品的质量。
汽车的涂装工艺，一般可分为两大部分：一是涂装前金属的表面处理；二是涂装的施工工艺。
表面处理主要包括清除工件表面的油污、尘土、锈蚀、以及进行修补作业时旧漆层的清除等，以改善工件的表面状态。
包括根据各种具体情况对工件表面进行机械加工和化学处理，如磷化、氧化和钝化处理。
涂装的施工工艺根据汽车类型的不同而各有特点和侧重。
载重汽车的主要涂装是前部驾驶室，涂装要求最高；其他部件如车厢、车架等涂装要求比驾驶室低。
客车的涂装与载货汽车的涂装有较大区别。
客车车身包括大梁、骨架、车厢内部、车身外表面，其中以车身外表面要求较高。
车身外表面不但要求具有良好的保护性和装饰性，而且喷涂面积大、平面多，有两种以上的颜色，有时还有汽车色带。
因此，施工周期比载货汽车长，施工要求比载货汽车高，施工过程也比载货汽车复杂。
轿车和小型旅行车，不论在表面装饰性或底层保护性都比大型客车和载货汽车的要求高。
它的表面涂层属于一级装饰精度，具有美丽的外观，光亮如镜或光滑的表面，无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷，并应有足够的机械强度。
底面漆层属于优良保护层，应有优良的防锈性和防腐蚀性，很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子，使用数年也不会出现锈蚀或脱落等现象。
汽车涂装工艺：车身面漆涂装技术2
3、面漆涂装工艺（1）整车修补涂装：整车修补涂装是汽车美容修补施工中最有代表性、最为全面的涂装工艺。
它的关键是要保持有湿边，同时应尽量减少水平表面上飞漆，以防止漆雾沉积到已干的部位而造成砂状表面。
在整车涂装程序中，目前较为普及的是德国巴斯夫等公司推荐的两种方法（如图4-12所示）的喷涂顺序最好。
在喷漆室中首先喷涂车顶，然后是发动机前盖和侧面等（见图4-12a所示），这样在尽量减少水平表面上飞漆的同时总能保持“湿边”，可以防止飞漆落到已干区域而产生砂状表面。
如果有可能，选用下吸式喷漆室较好。
这时由于有气流从车顶流向车底，雾形有所不同；另外一种方法是按照下图4—12b所示的喷涂顺序，它可以在保持飞漆最少的同时，使三个主要水平表面尽可能湿一些。
按图所示顺序操作，漆工还可以根据需要喷涂后面涂层，而在层间不会因等待前一层闪干而浪费太多的时间。
具体操作方法如下：1）车顶的喷涂。
在车顶与风挡玻璃、后窗交界处采用带状涂装法进行涂装。
首先从靠近漆工的车边缘的地方开始喷涂。
尽可能保持枪与车顶表面在15~20cm左右等距，从左到右，再从右到左进行喷涂，喷成中等湿度（每层走枪都是从车顶的边缘开始）。
由于修补施工时多采用重力式或虹吸式喷枪，受喷枪杯的影响，喷枪的俯角受到一定限制（要尽可能保持垂直，不要把喷枪拿歪）。
每层扇幅重叠覆盖60%~70%的方法从边缘向中心喷涂，一直喷涂到可以看见明显柔和的光泽时为止。
2）发动机前盖的喷涂。
首先用粘性抹布把表面擦拭干净（注意：不得采用气枪来消除表面，以免前盖上灰尘吹到刚刚喷过涂料的车顶上）。
采用带状喷涂法喷涂风挡玻璃与前盖交界处（在前盖边缘最好不要采用带状喷涂法），扇幅重叠覆盖60%~70%。
每层都从边缘到中心进行喷涂，随后中另外一边，从中心开始往边缘移动进行喷涂，每层扇幅的覆盖约10cm。
3）后盖的喷涂。
用粘性抹布擦干净表面，要准备足够的涂料，避免喷涂中途涂料用完而造成色差。
采用带状喷涂法，沿后窗玻璃的底边喷涂一遍，两层扇幅之间覆盖约60%~70%。
汽车车身涂装修理工艺
底材处理完毕之后需要根据具体情况采用相应 的处理
4.清洗
彻底清洗车上的泥土、污垢和其他异物。一般 是使用纯净水冲，再用中性肥皂水或车辆清洗剂清 洗，然后用水彻底漂净，以清除水溶性污染物。尤 其注意门边框、行李箱、发动机罩缝隙和轮罩处的 污垢，如果不清除干净，新涂装的涂膜上就可能会 沾上很多污点。
6.2 涂装前表面处理
经打磨后的金属需要用专用金属清洁剂进行清洁处 理（由于金属清洁剂中含有溶剂成分，可以将裸金属表 面的油渍或腊渍等充分溶解，对锈渍等也有良好的清洁 作用，此外有些种类的金属清洁剂中还含有磷化液，在 清洁的同时对裸金属进行磷化处理）。
清洁时两手各持一块干净的清洁布，一块饱蘸金属 清洁剂，另一块为干布。清洁的方法为：一手用沾有金 属清洁剂的布擦拭第一道，另一只手马上用干布将第一 道擦拭的湿痕擦干，以吸附、去除锈迹和油渍。清洁工 作的面积如果比较大，不要一次先用清洁剂擦拭整个表 面之后再用干布擦拭第二遍，而应一道一道地清洁，确 保第一道在没有挥发的情况下就马上用干布擦干，这样 有利于完全清洁干净，若等第一道挥发之后再用干布擦 拭，有些已经溶解的油渍、腊渍等又会重新盏附在金属 表面而不能完全清除。这种清洁方法在清洁处理其它表 面时也同样适用。
打磨时一般使用P360~P400号干磨砂纸用打磨机干磨， 或用P600~P800号水砂纸手工湿磨，磨花旧涂层以提供良好 的附着力。打磨时尽量打磨均匀，尽量不要将涂层磨穿。如 果需要磨穿至裸金属，就要对裸金属进行打磨，并将裸露金 属的周围涂层向四周打磨开，使裸金属与原涂层的结合部形 成很大的斜面（羽状边），象羽毛的边缘那样极其平顺地过 渡，切不可出现台阶，否则在重新喷涂后会出现非常明显的 痕迹。
对于表面质量较差，锈蚀比较严重的裸金属可 以用打磨机进行打磨或进行喷砂处理去除锈蚀。喷 砂可以清除大面积的锈蚀，同时将已经锈蚀成孔的 部位暴露出来，喷砂处理过的表面清洁、干燥适合 重新喷涂。
车身涂装工艺基础介绍
前处理
做什么的呢？
电泳 电泳打磨
车身焊接后，铁会生锈，要防止生锈，就得打防锈油、有油污、杂质，怎 么喷漆，怎么电泳呢？前处理的作用就是除油、清洗干净车身、生成一层 磷化膜，给电泳做准备．涂装前处理会遇到以下问题：１、油污，包括冲 压拉延油、焊接防锈油等；２、焊接胶（黑色）有焊接焊缝胶、焊接膨胀 胶；３、杂质、赃物等；４、铁屑。
打磨要求:一找、二打、三摸准、四求经验。 一找：找缺陷，顺着光线、斜着看 二打：肯定是打磨:电泳打磨现场采用的干打磨,用打磨机进行打磨,尽量不打穿,电泳层防 锈,其厚度不如铁皮（0.7mm),只有18-27um (1000um等于1mm;1根头发丝约为 0.1mm,约为100um）。中涂打磨采用的是湿点打磨。 三摸准：流挂等缺陷是否打磨彻底要用手磨；车身不能残留有触手/刮手的颗粒缺陷。 四求经验：向人求教打磨方法，打磨机要端平打磨、手磨球也要端平；环形打磨不能直 线磨；砂纸的型号？ 电泳吹灰/中涂吹灰:对车身打磨后的灰尘进行擦拭、吹净.要求车身内外板都需要干净、 无残留灰尘.
乙 涂
醇
汽车涂装工艺流程及相关岗位工艺质量要求
四区岗位分布：安装阻尼板、打磨、抛光、终检
抛光工艺:先进行点打磨，用3M的3125点打磨机进行点打磨缺陷；然后上抛光液，采用3M的 7125抛光机进行抛光。 抛光作用:消除车身漆膜清漆层上的缺陷，上抛光液,进行装饰上光，恢复光泽,可处理以下缺陷: 清漆层上的细小颗粒、小纤维、轻微桔皮等。 终检：对车身漆膜缺陷按<车身漆膜外观质量验收标准>进行检查,对不合格的缺陷进行标识，将不 合格车发往点被或大返修区域。
打胶就是对车身焊缝挤涂密封胶，主要起防止漏水、漏风和防腐蚀生锈作用。也是采用高压无气手工喷涂。 胶烘烤：130～145 ℃，约15分钟，把湿胶烘干固化，达到规定硬度。
1-2 《汽车维修涂装技术》课件
2.局部喷涂底漆 在裸露金属表面喷涂一层纹理连接的 半透明薄层，自然闪干呈现哑光状态
Internal
底漆喷涂
任务2 局部喷涂底漆中涂漆
➢ 二、施工过程：
（六）底漆和中涂漆的喷涂与干燥 3.喷涂中涂漆如下表所示
喷涂层数
湿润度
枪距
喷幅
气压
闪干
第1层
30%-50%
10-15cm
Internal
中涂漆喷枪
任务2 局部喷涂底漆中涂漆
➢ 二、施工过程：
（四）选择喷枪并进行调试
2.过滤底漆与中涂漆
如右图所示，将涂料倒入喷枪时，应使用过滤漏斗
进行过滤。 （1）使用过滤漏斗可以过滤掉涂料中的杂质，防止
在喷涂过程中堵塞喷嘴或产生喷涂缺陷。
（2）过滤底漆与中涂漆时，应选用190µm的纸漏斗
职业教育汽车车身修复专业（方向）理实一体化教材
汽车维修涂装技术
Internal
损伤类型一 剐蹭类损伤 损伤类型二 擦碰类损伤 损伤类型三 碰撞类损伤 能力提升 数字化维修钣喷管理一 剐蹭类损伤
维修项目2 喷漆修复划痕损伤
项目描述 任务1 打磨清除损伤划痕 任务2 局部喷涂底漆和中涂器 任务3 整板喷涂色漆和水性清漆
Internal
去除划痕
任务1 打磨清除损伤划痕
（四）划痕损伤部位打磨
技能要点：
1.打磨时尽量控制在损伤评估的范围，避免面积扩 大增加维修成本。 2.磨机平放在工件上，打磨时轻按磨机随板件弧度 进行损伤部位打磨去除划痕。 3.砂纸跳号不要超过100号 4.如果损伤区域靠近边角，边角区域可以使用P400 海绵砂纸或红色菜瓜布进行手工研磨。 5.打磨期间要经常用手掌从不同角度触摸表面，确 认划痕是否已去除，表面是否已打磨平整。

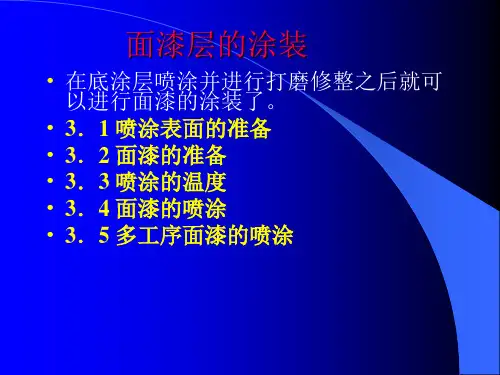

汽车车身涂装技术及其工具使用方法 PPT课件
图11-13
涂料的过滤
3．2 面漆的准备
• 1 面漆的混合与搅拌 • 2 添加剂的使用 • 1 稀释剂的使用 • 2 固化剂的添加 • 3 其他添加剂
3．2 面漆的准备
• 3．2．1 面漆的混合与搅拌 • 需要喷涂的面漆因为颜色的需要，很少
有使用某一种纯色母直接喷涂的，绝大 多数面漆都是由多种色母混合而呈现出 需要的颜色。
图9-14 扳机的控制
6、喷涂方法、路线的掌握： 喷涂方法有纵行重叠法、横行重叠法、纵横交替喷涂法。喷涂路线
应从高到低、从左到右、从上到下、先里后外顺序进行。在行程终点关 闭喷枪，喷枪第二次单方向移动的行程与第一次相反，喷嘴与第一次行 程的边缘平齐，雾型的上半部与第一次雾型的下半部重叠，重叠幅度应 第二层与上一层重叠1／3或1／2，如图9-15所示。
3．2．2 添加剂的使用
• 3．2．2．2 固化剂的添加
• 双组份涂料必须加入固化剂才能干燥并保证涂膜具有 优良的硬度、韧性等机械性能。不同种类的涂料，由 于使用的树脂不同所用的固化剂化学成分也不同，必 须按照涂料的要求配套使用，切不可任意添加。
• 固化剂也具有稀释涂料的作用，但切不可当作稀释剂 使用。
图9-9 喷枪的调整
（3）漆流量。用漆流控制阀按选定雾型调整漆流量，将控制阀拧出时 漆流量增大，控制阀拧进时漆流量减少。
（4）涂料分布测试。如图9-10所 示。通过雾形测试，看流挂情况， 检查调整是否正确。松开空气帽定位 环并旋转空气帽，使喇叭口处于竖直 位置，此时喷出的图案将是水平的， 如图9-11所示。再喷一次，按住扳机 直到涂料开始往下流，即产生流挂， 检查流挂情况。
（3）涂料的过滤。调好色的涂料，难 免混有灰尘和杂质，必须过滤之后才能使 用，如图11-13所示。
汽车钣金与涂装课件 项目 6 车身涂装
任 务 6 . 2 原子灰刮涂与处理
6）腻子打磨的步骤
腻子打磨的步骤
任务实施
任 务 6 . 2 原子灰刮涂与处理
任务 6.1 底材处理与底漆喷涂
知识解读
3. 涂 料 的 选 配
了解待修补车辆原来的涂装系统及每一道涂层所采用的漆种是做好汽车修补涂装非常重要的一步。汽车 总装厂采用的涂装系统通常可归纳为以下几类。
• 底漆 - 腻子 - 本色面漆。 • 底漆 - 腻子 - 中间涂料 - 本色面漆。 • 底漆 - 腻子 - 中间涂料 - 单层金属闪光漆。 • 底漆 - 腻子 - 中间涂料 - 金属闪光底色漆 - 罩光清漆。
4）刮涂腻子
（1）刮刀的握法有直握法、横握法及其他握法。 （2）刮腻子的手法。 刮腻子的手法有往返刮涂法和一边倒刮涂法。 刮涂腻子的方式分为满刮和软硬交替刮。 满刮，即全部刮上腻子。 软硬交替刮分为“先上后刮”和“带上带刮”，另外还有 “软上硬收”“硬上硬收”“软上软收”等。 刮涂腻子时应将刮具轻轻向下按压，并沿长轴方向运刮。 每次刮涂腻子的量要适度，避免造成蜂窝和针孔。
（1）头道底漆：颜料含量最低，填充性能较弱，具有较强的附着力，较难被砂纸打磨。 （2）头二道合用底漆：颜料含量比头道底漆多，相对来说，胶黏剂含量较少，附着力不如头道底漆强， 但具有较强的填充性能，往往被用作单独的底漆，也可充作头道底漆。 （3）二道底漆：具有最高的颜料含量，它的功能是填塞针孔、细眼等，具有良好的打磨性。 （4）表面封闭底漆：含颜料成分较少，主要用于填平打磨痕迹，给面层涂料提供最大光滑度，使面层 涂料丰满，并可防止产生失光、斑点等现象。
任务 6.1 底材处理与底漆喷涂
知识解读
• 底漆 - 腻子 - 中间涂料 - 本色底色漆 - 罩光清漆。 • 底漆 - 腻子 - 防石击中间涂料 - 中间涂料 - 金属闪光底色漆 - 罩光清漆。 • 底漆 - 腻子 - 中间涂料 - 金属闪光底漆 - 底色漆 - 罩光清漆。 • 底漆 - 腻子 - 防石击中间涂料 - 中间涂料 - 金属闪光底漆 - 底色漆 - 罩光清漆。
汽车车身修复及涂装技术讲解学员课件
02
03
新型涂装工艺
采用高耐候性、高防腐性的高性 能涂料，提高车身外观持久性和 耐久性。
如静电喷涂、3D打印等新型涂装 工艺，提高涂装效率和涂层质量。
智能化与自动化技术的应用
机器人涂装
利用机器人进行自动化涂装，提高涂装效率和 涂层质量，降低人工成本。
智能检测设备
采用智能检测设备对涂层进行实时监测和缺陷 检测，提高涂装质量。
车身修复操作技巧
总结词
注重细节和质量是实现高质量修复的重要保障。
详细描述
在进行车身修复时，需要注重每一个细节和质量环节。这包括对损伤部位的清理 、填充材料的选用、焊接质量的要求、涂装工艺的控制等方面的细节。只有严格 控制每一个环节的质量，才能确保最终的修复效果达到高质量的标准。
修复质量检测与评估
环保与废弃物处理
01
02
03
减少废弃物
在汽车车身修复及涂装过 程中，应尽量减少废弃物 的产生，提倡资源的循环 利用。
分类处理废弃物
对于无法再利用的废弃物， 应根据其性质进行分类处 理，避免对环境造成污染。
环保涂料选择
优先选择环保型的涂料， 减少对环境的污染。
事故应急处理
制定应急预案
应制定详细的事故应急处理预案，包括事故报告、紧 急救援、现场处置等方面。
涂装质量检测与评估
涂装质量检测与评估是汽车涂装过程中必不可少的一 环，其目的是为了确保涂装质量符合要求和标准。
输标02入题
质量检测与评估主要包括外观质量、附着力和耐磨性 等方面的检测。
01
03
根据检测结果，可以对涂装工艺进行调整和优化，以 提高涂装质量和效率。
04
外观质量检测可以采用目视法或仪器测量法，附着力 检测可以采用划格法或拉力测试法，耐磨性检测可以 采用磨损试验机进行测试。
