垫铁的选用与施工
设备安装垫铁规范
设备安装垫铁规范在工程施工中，一般都会有垫铁的使用，用于配合设备安装。
但是，垫铁的规格和数量并不是随意确定的，而是需要遵循一定的规范。
本文将介绍设备安装垫铁规范，以便读者在施工过程中了解和正确使用垫铁。
1. 垫铁的分类和用途垫铁可以分为两种类型：立式垫铁和平行垫铁。
其中，立式垫铁适用于设备或管件安装在露天平台上，而平行垫铁则适用于设备或管件安装在室内平台上。
垫铁的作用主要有两点。
首先，它可以抵消设备或管件截面形状不规则或地面不平的不利影响，保证设备或管件的水平安装。
其次，垫铁还可以作为设备或管件的支撑，防止设备或管件因重量过大而变形或损坏。
2. 垫铁的规范在设备安装过程中，垫铁的规格和数量需要根据设备的重量和形状以及地面状态来确定。
一般而言，在选用垫铁时应注意以下几方面：（1）立式垫铁的尺寸应根据设备的截面形状和重心位置来选择。
在选用立式垫铁时，需留有足够空间以使设备能在垫铁内自由移动。
（2）平行垫铁的长度应不小于设备底座宽度，并且跨度不能大于设备底座宽度的两倍。
（3）垫铁的厚度应根据设备的重量来选择，以确保设备安装后平稳牢固。
（4）垫铁的数量应根据设备的重心位置和地面状态来确定。
当地面不平时，需要增加垫铁数量以保证设备的水平安装。
3. 垫铁的安装在安装垫铁时，应注意以下几点：（1）安装时应先确定垫铁的规格和数量，然后按照相应的间距和位置进行固定。
（2）立式垫铁应放置于设备截面形状较大的一侧，并与设备紧密配合。
平行垫铁应跨越于设备底座两端，并且间距应相同。
（3）安装后应检查设备的水平度，并进行必要的调整。
4. 总结在设备安装过程中，垫铁的选择和安装十分重要。
仅仅靠经验和感觉是不够的，需要遵循相关规范进行选择和安装，以确保设备的安全性和稳定性。
由于垫铁规范的地域和行业差异较大，有时需要根据实际情况进行具体调整，但总体原则仍然适用。
在实际施工中，工程师应认真对待垫铁规范的执行，以保证设备安装质量和工程安全。
垫铁安装的规范
.2.1 找正调平机械设备用的垫铁，应符合各类机械设备安装规范、设计或随机技术文件的要求；无规定时，机械设备常用的斜垫铁和平垫铁宜按本规范附录B选择。
5.2.2 当机械设备的载荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：1 每个地脚螺栓旁边至少应有一组垫铁；2 垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方；3 相邻两垫铁组间的距离宜为500mm～1000mm；4 设备底座有接缝处的两侧应各安放一组垫铁；5 每一垫铁组的面积，应大于或等于下式计算结果：100（Q1+Q2）A ≥ C（5.2.2—1）nR2式中 A——每组垫铁面积（mm）;Q1——设备等的质量加在垫铁组上的载荷（N）;R——基础或地坪混凝土的抗压强度（MPa），可取混凝土设计强度；n——垫铁组的组数；C——安全系数，宜取1.5～3；Q2——地脚螺栓拧紧所分布在垫铁组上的压力（N），可用下式计算：2Q2 ＝πd/4×σ×n1（5.2.2—2）式中：d——地脚螺栓直径（mm）；n1——地脚螺栓数量；σ——地脚螺栓材料的许用拉应力（Mpa）。
5.2.3 承受载荷的垫铁组，应使用成对斜垫铁，且在调平后灌浆前，用定位焊焊牢；承受重负荷或有较强连续振动的设备，宜使用平垫铁。
5.2.4 垫铁组的使用，应符合下列要求：1 每一垫铁组的块数不宜超过5块，且不宜采用薄垫铁；2 放置平垫铁时，厚的宜放在下面，薄的宜放在中间；3 垫铁的厚度不宜小于2mm；4 机械设备调整完成后，应将各垫铁相互用定位焊焊牢，铸铁垫铁可不焊。
5.2.5 每一垫铁组应放置整齐平稳，接触良好。
机械设备调平后，每组垫铁均应压紧，并应用手锤逐组轻击听音检查。
对高速运转机械设备的垫铁组，当采用0.05mm塞尺检查垫铁之间和垫铁与设备底座面之间的间隙时，在垫铁同一断面两侧塞入的总长度不应超过垫铁长度或宽度的1/3。
5.2.6 机械设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10mm～30mm；斜垫铁宜露出10mm～50mm。
垫铁规格选用及安装要求-(中英文版)
垫铁规格选用及安装要求Iron Pad Specification Selection and InstallationRequirements根据《机械设备安装工程施工及验收通用规范》（GB50231-2009）及《电力建设施工及验收技术规范(建筑工程篇)》(SDJ69—87)，结合我厂通风机的结构、受力和载荷情况，特规定垫铁选用应该符合下列要求：According to General Code for Construction and Acceptance of Mechanical Equipment Installation Engineering(GB50231-2009)and Code of Erection and Acceptance of Electric Power Construction (Section of Architectural Engineering)(SDJ69—87),and in combination with our ventilation fan’s structure,stress and load conditions,the iron pads selected shall meet the following requirements:1、放置垫铁处的混凝土面必须凿平，纵横水平；垫铁与混凝土的接触面应均匀，且不小于75%；1.The concrete surface where an iron pad will be placed shall be chiseled to be flat and kept level horizontally and vertically;the contact area of iron pad and concrete shall be uniform,and not less than75%;2、垫铁宽度一般为90～110mm，长度一般为160～200mm，斜垫铁的斜度一般为1∶10～1∶20，薄边不小于4mm；2.The iron pad is generally90～110mm wide and160～200mm long; the wedged iron pad generally has an inclination of1:10～1:20,and the feather edge is not less than4mm;3、每一叠垫铁组一般用二块平垫铁和一对斜垫铁（特殊情况可以增加个数，但每叠不应超过5个，一对斜垫铁算一个），较厚的放在下面，薄的放置在中间，伸出基框两端均匀（平垫铁宜露出10~30mm；斜垫铁宜露出10~50mm），放置整齐；3.Each stack of iron pads is generally composed of two flat iron pads anda pair of wedged iron pads(iron pad number may be increased in special cases,but each stack shall not include more than5ones,and a pair of wedged iron pads will be taken as one iron pad);a thicker one is placed below and a thinner one in the middle,and their two ends stretching out of the base frame shall be uniform(a flat iron pad is suggested to stretch out by10~30mm;a wedged iron pad is suggested to stretch out by 10~50mm),and they shall be placed in order;4、垫铁表面应平整，表面粗糙度要求为，垫铁之间及垫铁与基框之间接触应良好，用0.05mm塞尺检查，塞入深度不超过垫铁接触长度的20%；4.The iron pad surface shall be smooth,with a required surfaceroughness.A good contact shall be kept between the iron pads and between the iron pad and base frame,which will be checked with 0.05mm feeler gauge,and the stuffing depth shall not exceed20%of iron pad contact length;5、每个地脚螺栓旁应有四组垫铁，在能放稳和不影响二次灌浆的情况下，尽量靠近地脚螺栓；基框在地脚螺栓拧紧后不得变形，基框底板与混凝土接触部位必须清除干净；支腿支撑筋处应布置垫铁组（靠近地脚螺栓的支撑筋下垫铁可与地脚螺栓垫铁共用）；具体布置要求详见图一；5.Four groups of iron pads shall be arranged beside each anchor bolt,and they shall be better to approach the anchor bolt as close as possible when they can be placed stably and secondary grouting will be not affected;the base frame shall be free of deformation after fastening of anchor bolt,and the contact surface of frame slab and concrete shall be cleaned;the leg support rod shall be arranged with iron pads(the iron pads under the support rod close to anchor bolt may be shared with those of anchor bolt).The specific arrangement requirements are as shown in Figure I:6、在机械安装结束后，用小锤轻击检查垫铁，应无松动现象，并将各层垫铁点焊牢固（垫铁材质选用Q235），连成整体。
钢结构安装垫铁规格尺寸的标准

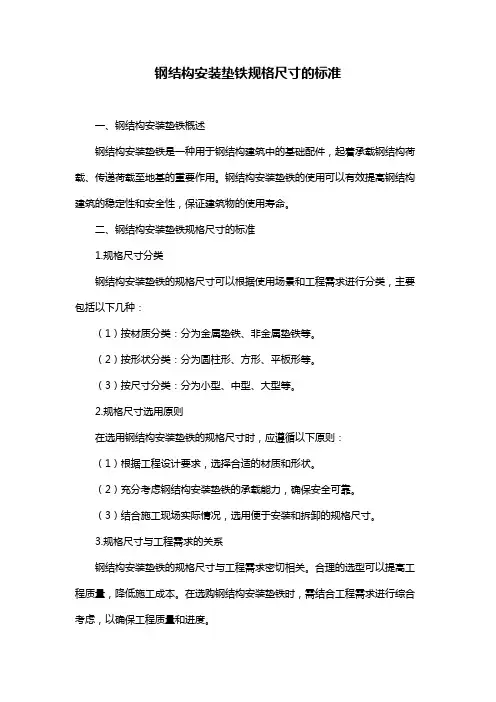

钢结构安装垫铁规格尺寸的标准一、钢结构安装垫铁概述钢结构安装垫铁是一种用于钢结构建筑中的基础配件，起着承载钢结构荷载、传递荷载至地基的重要作用。
