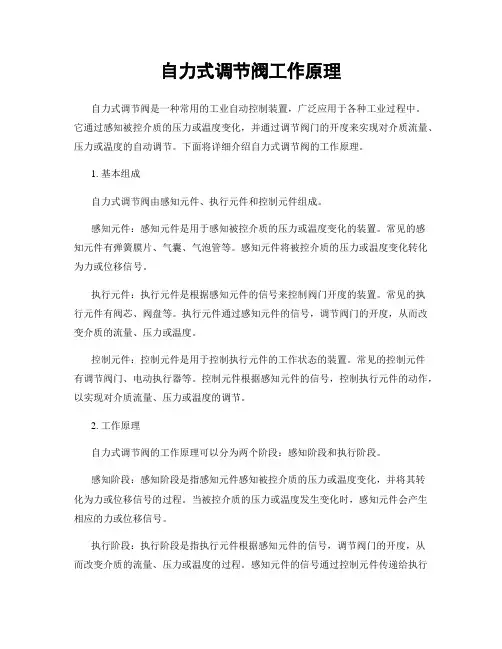

自力式调节阀的工作原理

自力式调节阀的工作原理

自力式调节阀的工作原理

自力式调节阀主要是依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端得反馈信号(压力、压差、温度)通过信号管传递到执行机构驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的。这种调节阀又分为直接作用式和间接作用式两种。

直接作用式又称为弹簧负载式,其结构内有弹性元如:件弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理。

间接作用式调节阀,增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的。

如果是压力调节阀,反馈信号就是阀的出口压力,通过信号管引入执行机构。

如果是流量调节阀,阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构。

如果是温度调节阀,阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构。

电动调节阀的内部结构和工作原理

电动调节阀的内部结构和工作原理 电动调节阀分为好多种,它们的名字也都不样:压力控制的叫电动调节阀,电动球阀啊、电动碟阀、智能调节阀,其实都是电动阀。电动阀可以粗略控制开度,实现原理就是在电机转动过程中停止。结构:由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。工作电源:AC22V 380V等电压等级。 通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 流量特性介绍:电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。主要有:线性特性,等百分比特性及抛物线特性三种。 应用领域:电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。安装:电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。 类似产品:与电动调节阀功能相似的还有:自力式调节阀。 电动调节阀不需外加能源,通过调节设定点控制温度。当温度升高,阀门根据温度变化成比例的关闭。 电动调节阀包含一个控制阀和一个温控器(包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞),电动执行器依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作,如果在传感器上的温度升高,将使得液体填充物同时加热并膨胀,在工作活塞的作用下阀门关闭,此时将冷却介质。通过设定点键可以一步步调整,电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。

电动调节阀的工作原理

一、课程导引——执行器的作用 在过程控制系统中,执行器接受调节器的指令信号,经执行机构将其转换成相应的角位移或直线位移,去操纵调节机构,改变被控对象进、出的能量或物料,以实现过程的自动控制。在任何自动控制系统中,执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官,调节器就是控制系统的大脑,而执行器则可以比拟为干具体工作的手。 执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等恶劣状态下,因此,它是整个控制系统的薄弱环节。如果执行器选择或使用不当,往往会给生产过程自动化带来困难。在许多场合下,会导致控制系统的控制质量下降、调节失灵,甚至因介质的易燃、易爆、有毒而造成严重的事故。 为此,对于执行器的正确选用和安装、维修等各个环 节,必须给予足够的注意。 执行器根据驱动动力的不同,可划分为气动执行 器、液动执行器和电动执行器,本次课将结合实验装 置所用的智能电动调节阀使用知识进行介绍。 二、产品知识——电动调节阀 的结构与工作原理(20分钟) 1、电动调节阀的基本结构 在THJ-2的实验装置上,配置了上海万迅仪表有 限公司生产的智能型电动调节阀,其型号为 QSVP-16K ,图1是电动调节阀的典型外形,它由两 个可拆分的执行机构和调节阀(调节机构)部分组成。 上部是执行机构,接受调节器输出的0~10mADC 或4~20mADC 信号,并将其转换成相应的直线位移,推动下部的调节阀动作,直接调节流体的流量。各类电动调节阀的执行机构基本相同,但调节阀(调节机构)的结构因使用条件的不同类型很多,最常用的是直通单阀座和直通双阀座两种。 2、电动执行机构的基本结构(部分摘自上海万迅仪表产品说明书) 执行机构采用了德国进口的PSL 电子式一体化的电动执行机构,该产品体积小、重量轻,功能强、操作方便,已广泛应用于工业控制。 其直线行程电动执行器主要是由相互隔离的电气部分和齿轮传动部分组成,电机作为连执 行 机 构调节阀图1 电动调节阀外形机构

自力式压力调节阀分类原理特点、安装应用及注意事项

自力式压力调节阀原理分类特点、安装应用及注意事项 1 自力式压力调节阀工作原理及分类 1.1 工作原理 1)自力式温度调节阀工作原理(加热型) 温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀,当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。2)自力式温度调节阀工作原理(冷却型) 冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀,只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反,阀体内通过冷介质,主要应用于冷却装置中的温度控制。 3)自力式流量调节阀工作原理 被控介质输入阀后,阀前压力P1通过控制管线输入下膜室,经节流阀节流后的压力Ps输入上膜室,P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。当流经阀的流量增加时,即△Ps增加,结果P1、Ps分别作用在下、上膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使Ps增加,增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。 自力式压力调节阀因为不需要其它外来能源如电源、气源,仅靠介质自身的能量来驱动,既节能又环保,使用方便,安装完毕后设定好压力值即可投入自动运行,所以在对控制精度要求不高,又缺乏电源、气源的场合,得到了越来越广泛的使用。 不过,这种阀门也需正确选型和正确安装、使用,才能保证投入运行后不出现什么问题。选型方面就不用多说了,比如调节阀是用来控制

电动调节阀工作原理_secret

电动调节阀工作原理 电动调节阀工作原理:压力控制的叫电动调节阀,电动球阀啊、电动碟阀、智能调节阀,其实都是电动阀扭距电动阀大调节形式上电动阀可以粗略控制开度实现原理就是在电机转动过程中停止。 结构:由电动执行机构和调节阀连接组合后经过调试安装构成电动调节阀。 工作电源:AC22V 380V等电压等级。 通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 流量特性介绍:电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。主要有:线性特性,等百分比特性及抛物线特性三种。 应用领域:电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装:电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器,接受驱动器信号(0-10V或4-20MA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。 类似产品:与电动调节阀功能相似的还有:自力式调节阀。 电动调节阀不需外加能源,通过调节设定点控制温度。当温度升高,阀门根据温度变化成比例的关闭。 电动调节阀包含一个控制阀和一个温控器(包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞),电动执行器依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作,如果在传感器上的温度升高,将使得液体填充物同时加热并膨胀,在工作活塞的作用下阀门关闭,此时将冷却介质。通过设定点键可以一步步调整,电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。

自力式压力调节阀

自力式压力调节阀 目录 ZZC、ZZV型自力式压力调节阀 ZZYP自力式压力调节阀 自力式压力调节阀-V230、V231自力式压力调节阀 自力式压力调节阀-ZZYP自力式压力调节阀 自力式压力调节阀-ZZY型自力式压力调节阀 自力式压力调节阀ZZYP

ZZC、ZZV型自力式压力调节阀 一、产品[自力式差(微)压力调节阀]的详细资料: 产品型号:ZZC、ZZV型 产品名称:自力式差(微)压力调节阀 产品特点:ZZC和ZZV50mm.WC至0.1MPa自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。 二、特点: ●无需停止生产即可进行设定值的调整; ●无填料,阀杆上、下活动时不存在磨擦,上密封绝对可靠 ●执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来 ●阀体为四通形式,因而K、B型可通用一种阀体

三、自力式差(微)压力调节阀主要技术参数和性能指标(表一): 额定行程(mm)20253240506580100 公称压力PN(MPa)差压调节范围(KPa)ZZCP/ZZVP81120325080100160 ZZCN5383 额定行程(mm)68101520公称压力PN(MPa)0.101.0 差压调节范围(KPa) 0.5~5.55~109~1413~1918~24 22~2826~3331~3836~4442~51 49~5856~6664~7876~9088~100 介质温度(℃)≤80调节精度(%) ≤10 允许泄漏量(L/H)ZZCP/ZZVP10-4×阀额定容量(IV级)ZZCN5×10-3×阀额定容量(II级) 四、自力式差(微)压力调节阀主要技术参数和性能指标(表二)单位:mm: 公称通径(DN)20253240506580100 A308394308394308394394394 H ZZCP/ZZVP376465365445445490490510 ZZCN536536570590 L ZZCP/ZZVP15016018020230290310350 ZZCN222222310350重量(kg)1213151720283843导压管螺纹接头M16×1.5

电动阀门控制原理图

电动阀门控制原理图 对话世界能源巨头让中国每年省出13个核电站 “未来25年,全球能源需求增加的部分中将有近1/4来自于中国。而能效水平低于工业发达国家近20%状况,无疑使中国能源紧张的形势更加严峻。” “意法半导体营造了一个主动的可获益的大环境,数以百计的节能措施被建议并付诸实施,相关的节能投入每年平均为2500万美元。” 电子产品的发展给人类生活带来越来越多便利与美好体验的同时,一些弊端也随之而生,电子垃圾、环境污染、能源消耗速度过快等种种问题开始困扰人们。于是,全球对环保与节能的关注达到了前所未有的高度,如何应对环保指令、开发新的节能产品、充分利用能源逐渐成为一个越来越热门的话题。随着2008年奥运会的临近,中国政府也把环保节能提上日程。节约能源,越来越成为我们时刻关注的大事。为此,本报记者采访了意法半导体公司副总裁兼大中国区总裁柯明远,希望对该公司电子产品的能耗管理经验深入了解,并分析当今的能源管理市场及趋势。 蝶阀>>电动蝶阀>>电动硬密封蝶阀

球阀>>塑料球阀>>电动塑料球阀

产品详细信息 电动塑料球阀特性: 工作温度:0℃至+60℃ 工作压力:见图 流体范围:食品工业、石化和与聚氯乙烯相匹配的各种流体。 连接:内螺纹DIN/ISO228/1;焊接ISO727UNI7442/75 电动塑料球阀材料: 1)轴Shaft 聚氯乙烯PVC 2)O环O-Ring 三元乙丙橡胶EPDM 3)环型螺母Ringnut 聚氯乙烯PVC 4)阀体Body 聚氯乙烯PVC 5)端口End 聚氯乙烯PVC 6)O环O-Ring 三元乙丙橡胶EPDM 7)球体密封Ballsealing 8)球体Ball 聚氯乙烯PVC 9)O环O-Ring 三元乙丙橡胶EPDM 10)球体密封支架Ballsealingsupport 聚氯乙烯PVC 11)环Ring 聚氯乙烯PVC 电动塑料球阀尺寸表 "螺纹"订货号M61116 F03 M61116 F04 M61116 F05 M61116 F06 M61116 F07 M61116 F08 M61116 F09 M61116F 10 “焊接”订货号M61316 F83 M61316 F84 M61316 F85 M61316 F86 M61316 F87 M61316 F88 M61316 F89 M61316F 90 DN mm. 10 15 20 25 32 40 50 65 内螺纹尺寸mm. 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 焊接管mm. 16 20 25 32 40 50 63 75 通径mm. 10 15 20 25 32 40 50 65 A mm. 207,5 207,5 207,5 207,5 207,5 207,5 207,5 207,5 B mm. 122,5 122,5 122,5 122,5 122,5 122,5 122,5 122,5

自力式调节阀是如何调节温度及流量和压力

自力式调节阀是如何调节温度及流量和压力 自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。 一、自力式温度调节阀工作原理(加热型) 温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀,当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控对象温度为恒定值。 阀开度大小与被控对象实际温度和设定温度的差值有关。 二、自力式温度调节阀工作原理(冷却型) 冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀,只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反,阀体内通过冷介质,主要应用于冷却装置中的温度控制。 三、自力式流量调节阀工作原理

被控介质输入阀后,阀前压力P1通过控制管线输入下膜室,经节流阀节流后的压力Ps输入上膜室,P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。 当流经阀的流量增加时,即△Ps增加,结果P1、Ps分别作用在下、上膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使Ps增加,增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。 相关链接:https://www.360docs.net/doc/2812641790.html,/product/fmtjf/index.shtml

电动阀工作原理

1.电动阀即电磁阀,就是利用电磁线圈产生的磁场来拉动阀芯,从而改变阀体的通断,线圈断电,阀芯就依靠弹簧的压力退回。 电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动。电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压钢控制,所以就会用到电磁阀。 电磁阀的工作原理,电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。(中华泵阀网) 一:适用性 管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。流体的温度必须小于选用电磁阀的标定温度。电磁阀允许液体粘度一般在20CST以下,大于20CST应注明。工作压差,管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式;最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀;最高工作压差应小于电磁阀的最大标定压力;一般电磁阀都是单向工作,因此要注意是否有反压差,如有安装止回阀。流体清洁度不高时应在电磁阀前安装过滤器,一般电磁阀对介质要求清洁度要好。

注意流量孔径和接管口径;电磁阀一般只有开关两位控制;条件允许请安装旁路管,便于维修;有水锤现象时要定制电磁阀的开闭时间调节。注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取,电源电压一般允许±10%左右,必须注意交流起动时VA值较高。 二、可靠性 电磁阀分为常闭和常开二种;一般选用常闭型,通电打开,断电关闭;但在开启时间很长关闭时很短时要选用常开型了。 寿命试验,工厂一般属于型式试验项目,确切地说我国还没有电磁阀的专业标准,因此选用电磁阀厂家时慎重。 动作时间很短频率较高时一般选取直动式,大口径选用快速系列。 三、安全性 一般电磁阀不防水,在条件不允许时请选用防水型,工厂可以定做。 电磁阀的最高标定公称压力一定要超过管路内的最高压力,否则使用寿命会缩短或产生其它意外情况。 有腐蚀性液体的应选用全不锈钢型,强腐蚀性流体宜选用塑料王(SLF)电磁阀。 爆炸性环境必须选用相应的防爆产品。 四、经济性

自力式减压阀说明书

自力式减压阀说明 书

ZZYP型 自力式减压阀运行维护手册

ZZYP型自力式减压阀 一、用途与特点 ZZYP型自力式减压阀(简称调压阀)是利用被调介质自身能量实现自动调节的执行器产品。该产品最大特点,能在无电、无气的场所工作,是一种节能产品。压力设定值可在运行中随意调整。常规产品采用快开流量特性,亦可采用线性、等百分比流量特性。动作灵敏,减压比一般情况下最大可达10,最小为1.25,广泛应用于石油、化工、电力、冶金、食品、轻纺、居民楼群等各种工业设备中的气体、液体、蒸汽等介质低压差减压、稳压(用于控制阀后压力),或泄压、稳压(用于控制阀前压力)的自动控制。 二、结构与原理 1、结构(图1) 调压阀主要由执行机构、调节机构、导压管与接管等四部分组成。执行机构有薄膜式(用于被调压力≤0.6Mpa)、活塞式(用于被调压力>0.6Mpa)、波纹管式(用于高温或腐蚀性流体),调节机构为单座(波纹管平衡)型式(控制压力≤1.0MPa)。 产品外形图

图1 2、原理(图2) 图2a结构为单座式,阀后压力控制,初始状态常开。原理:介质由箭头方向进入阀体,经阀芯、阀座节流后输出。另一路经冷凝器(介质为蒸汽时使用)冷却后,引入执行机构膜室,其压力作用在膜片有效面积上产生一个推力,带动阀杆、阀芯位移,使节流口面积发生变化,达到减压稳压目的。若阀后压力高于设定值,则作用在膜片上的力增大,压缩弹簧,带动阀芯位移,减小调压阀开度,直至阀后压力下降到设定值。同理,若阀后压力低于设定值,由于弹簧反作用力,带动阀芯位移,增大调压阀开度,直至阀后压力上升到设定值 图2b结构为单座式,阀前压力控制,初始状态常闭。原理:介质由箭头方向进入阀体,另一路经冷凝器(介质为蒸汽时使用)冷却后,引入执行机构膜室,其压力作用在膜片有效面积上产生一个推力,带动阀杆、阀芯位移,使阀门开启度增大,若阀前压力高于设定值,则作用在膜片上的力增大,压缩弹簧,带动阀芯位移,增大调压阀开度,直至阀前压力下降到设定值。同理,若阀前压力低于设定值,由于弹簧反作用力,带动阀芯位移,减小调压

ZZY型系列自力式压力调节阀说明书

产品技术规格选型说明书 ZZY型自力式压力调节阀ZZY型自力式压力调节阀,是一种无需外 来能源,而只依靠被调介质自身的压力变化达到 自动调节和稳定阀前(或阀后)压力为恒定值的 一种节能型压力调节阀。 该阀是一种理想的节能型产品,它广泛应用 于蒸汽的保压与稳定,也适用于非腐蚀性气体, 低粘度液体介质减压稳压(阀后)或泄压稳压(阀 前)的自动控制。 标准技术参数 阀体 型式:直通单座/双座/三通铸造球形阀 阀尺寸:DN20~300 额定压力:PN16,PN40,PN63 连接形式:法兰 法兰标准:钢制法兰按GB9113-2000,JB/T-94 密封面型式:PN16为突面,PN40/63为凹凸面 法兰端面距:按GB12221-89 材料:ZG230-450(SCPH2) ZG0Cr18Ni9Ti(SCS13A) ZG0Cr18Ni12Mo2Ti(SCS14A) 结构形式:·标准型(-5℃~+80℃)见图1 ·中温型(冷凝器)(<+350℃)见图1 ·波纹管平衡型见图2 ·活塞平衡型见图3 压盖型式:螺纹式 填料:V型聚四氟乙烯填料 柔性石墨填料 垫片:型式,齿型和平型 材料,F4/改性F4,不锈钢+石墨 阀内组件 阀芯:·单座柱塞型阀芯见图1 ·压力平衡型式柱塞型阀芯见图4 ·双座柱塞型阀芯见图5 金属密封 软密封 快开特性执行机构 型式:薄膜式(用于被调压力≤0.6MPa) ZY70,ZY100,ZY200, ZY280,ZY400 膜片材料:丁腈橡胶夹增强涤纶织物 信号接口:内螺纹M16×1.5 环境温度:-30℃~+70℃ 型式:活塞式(用于被调压力>0.6MPa) ZYH28,ZYH70,ZYH103, ZYH133,ZYH188,ZYH201 活塞材料:ZALSi12 信号接口:内螺纹M16×1.5 环境温度:-30℃~+70℃ 性能 额定Kv值:参照第2页表1 流量特性:快开(特殊可要求等百分比或线性)整机作用方式:·阀前压力控制见图2 ※特殊要求可采用等百分比特性或线性特性材料: 1Cr18Ni9Ti

气动保位阀的工作原理

气动保位阀得工作原理? 当压缩气源发生故障停止供气时,利用气动保位阀切断阀门控制通道,使阀门位置保持断气前得位置。以保证工艺过程得正常进行,直到系统中事故消除重新供气后气动保位阀才打开通道,恢复正常时得控制。气动保位阀动作压力就是可调节得,通常调节在0、1MPa左右。 1、气动调节阀动作分气开型与气关型?气动调节阀动作分气开型与气关型两种。气开型(Air to Open) 就是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open F O)。气动调节阀得气开或气关,通常就是通过执行机构得正反作用与阀态结构得不同组装方式实现。 气开气关得选择就是根据工艺生产得安全角度出发来考虑。当气源切断时,调节阀就是处于关闭位置安全还就是开启位置安全?举例来说,一个加热炉得燃烧控制,调节阀安装在燃料气管道上,根据炉膛得温度或被加热物料在加热炉出口得温度来控制燃料得供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。如果气源中断,燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却得得换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后得物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO)调节阀。 气开式改变为气关式或气关式改变为气开式,如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。 但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而就是希望故障时保持在断气前得原有位置处。这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。? 2、阀门定位器? 阀门定位器就是调节阀得主要附件,与气动调节阀大大配套使用,它接受调节器

自力式压力调节阀安全操作规程示范文本

自力式压力调节阀安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

自力式压力调节阀安全操作规程示范文 本 使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 一、调节阀安装完毕开始运行时,应先缓慢打开阀后 的截止阀,然后缓慢开启阀前的截止阀,并参照压力表显 示值,调节指挥器上的调节螺钉,设定所需的阀后压力, 顺时针旋转(右旋)压力升高,逆时针旋转(左旋)压力 降低,待压力稳定后锁紧调节螺钉(调节螺钉位于指挥器 一端)。 二、若运行一段时间发现实际压力与设定的压力不符 时,继续参照压力表显示值,调节指挥器上的调节螺钉, 将压力值调整到所需数值。 三、针阀的调整:在指挥器调节完后,先将针阀关 闭,然后打开半圈即可,看压力表,如果阀后压力超过设

定值,针阀缓慢开大一些,如果阀后压力低于设定值,针阀缓慢关小一些,直到达到要求为止。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

电动调节阀的结构与工作原理

课前准备:多媒体课件制作、演示实验设备调试、以4人/小组进行分组。 一、课程导引——执行器的作用 在过程控制系统中,执行器接受调节器的指令信号,经执行机构将其转换成相应的角位移或直线位移,去操纵调节机构,改变被控对象进、出的能量或物料,以实现过程的自动控制。在任何自动控制系统中,执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官,调节器就是控制系统的大脑,而执行器则可以比拟为干具体工作的手。 执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下,使用条件恶劣,因此,它是整个控制系统的薄弱环节。如果执行器选择或使用不当,往往会给生产过程自动化带来困难。在许多场合下,会导致控制系统的控制质量下降、调节失灵,甚至因介质的易燃、易爆、有毒而造成严重的事故。为此,对于执行器的正确选用和安装、维修等各个环节,必须给予足够的注意。 执行器根据驱动动力的不同,可划分为气动执行 器、液动执行器和电动执行器,本次课将结合实验装 置所用的智能电动调节阀使用知识进行介绍。 二、产品知识——电动调节阀 的结构与工作原理(20分钟) 1、电动调节阀的基本结构 在THJ-2的实验装置上,配置了上海万迅仪表有 限公司生产的智能型电动调节阀,其型号为 QSVP-16K ,图1是电动调节阀的典型外形,它由两个可拆分的执行机构和调节阀(调节机构)部分组成。 上部是执行机构,接受调节器输出的0~10mADC 或 4~20mADC 信号,并将其转换成相应的直线位移, 推动下部的调节阀动作,直接调节流体的流量。各类电动调节阀的执行机构基本相同,但调节阀(调节机构)的结构因使用条件的不同类型很多,最常用的是直通单阀座和直通双阀座两种。 2、电动执行机构的基本结构(部分摘自上海万迅仪表产品说明书) 执行机构采用了德国进口的PSL 电子式一体化的电动执行机构,该产品体积小、重量执 行 机 构调节阀图1 电动调节阀外形机构

自力式减压调节阀使用说明书

299H系列减压调节器 简介 警告! 安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。 任何一种情况都可能导致设备损坏或人身伤害。当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。 手册使用范围 这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。 描述 299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。 299HR型调节器上具有完整标志的减压元件位于导向杆上,打开可以缓解小量的超压情况。 规格 警告! 导向操作的调节器由导向杆和主阀构成,铭牌上标明了不允许超过的最大入口压力。 299H 系列的规格说明在第2页。一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。 规格 可用的配置 299H型:具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。 299HR型:带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。 体积大小和末端连接类型 见表1 入口大小决定的最大操作压力 1/4×3/8英寸(6,4×9,5mm)…175磅/平方英寸(12,1bar) 3/8英寸(9,5mm)…175磅/平方英寸(12,1bar) 1/2英寸(12,7mm)…175磅/平方英寸(12,1bar) 3/4英寸(19,1mm)…150磅/平方英寸(10,3bar) 7/8英寸(22,2mm)…125磅/平方英寸(8,6bar) 1英寸(25,4mm)…100磅/平方英寸(6,9bar) 1-3/16英寸(30,2 mm)…80磅/平方英寸(5,5bar) 最大出口压力 66磅/平方英寸(4,6bar) 出口(控制)压力范围 见表2 准确压力控制(固定因素)(PFM) 绝对控制压力±1%(3) 充分冲程的最小压差 1.5磅/平方英寸(0,10bar) 控制线连接

常见调压阀及其原理

常见调压阀及其原理 电动调节阀 电动调节阀组成部分包括:电动执行器、执行器与阀门间连接件、阀门部件。阀芯为阀门部件的核心,其原理为将阀杆和电动执行器相连,控制系统控制电动执行器的传输信号而实现。当前阀位和执行器的阀门定位器比较可知,若在死区外,通过执行命令实现节流口开度改变,最终调节介质流量。电动驱动装置和其他相比,具有广泛动力源、操作方便和迅速等优卢电动调节阀的执行过程包括:当管道流体参数(如流量、压力)出现变化,这些参数经过PID计算,将模拟电流信号(4一20mA)传递给RTU上位机,然后在通过偏差信号(4一20mA)传给电动执行器,压力和流量开度的控制可以通过调节阀阀杆内信号实现上下移动。 自力式调压阀 自力式调压阀(FL系列)可分两部分。第一部分为调压器,主要由阀芯、固定阀座、皮膜(和弹簧连接)等组成,在平衡状态下,下游压力P2(通过导压管进人到低压阀腔)与皮膜连接的弹簧压力PM同负载压力Pv(上游压力PI 通过指挥器的调节后进人到高压阀腔)相平衡《第二部分为控制指挥器,在使用自力式调压阀时要对调压器进行出口压力设定,就是通过调整螺丝G,使指挥器弹簧MS的压缩程度发生改变,从而设定出口压力。其控制过程可概况为当外界给出一个干扰信号(用气量和进口压力的改变),则被调参数(出口压力)发生变化,传给测量元件,测量元件发出一个信号和给定值进行比较,得到偏差信号,并被送给传动装置,传动装置根据偏差信号发出位移信号送至调节机构,使阀门动作起来,调节对象输出一个调节作用信号克服干扰作用的影响。 某输气作业区使用问题分析 某输气站在建站时,在对川中的供气管路上使用的DN80电动调节阀是由FISHER调节阀和BIFFI调节型电动执行器组合而成。在实际使用中,当采用自动调节功能时,执行器反复动作发生震荡,系统无法正常工作。主要有以下原因:根据FISHER调节阀的最佳流量控制曲线,阀的开度应在40%至90%范围内调节,如果总让调节阀在小开度范围内工作,气蚀、冲蚀会损坏阀芯,缩短调节阀寿命。此外,小开度使流速加快,噪音增大。 由于民用气存在波峰和波谷,而工况要求在满足流量的同时压力恒定最重要,由于南充站调节阀选型过大造成系统不能正常工作,而恒定压力恰恰是自力式调压阀的优势。 单就功能而言,电动调节阀主要用于长输管道的介质压力及大流量调节,自力式调压阀用于相对流量较小的介质压力调定。 同时,在该输气区还使用了三台DN巧0的塔塔里尼自力式调压阀调压,使用过程中由于P2+PM>Pv时,阀芯将移向固定阀座的位置开度减小,流量减小。分析原因如下: 当管径一定时,压差影响流速的大小,而流速的大小关系到流量的大小,对于气体来讲,压力的提高使得同样的管道在流过同样标方气体的时候,真正的流速下降了,因此对于气体来讲,流量和压力是有关系的。当输气线压力愈接近设

自力式压力调节阀说明书..

第一节 ZZY型自力式压力调节阀 1.前言 ZY型自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。能在无电、无气的场合使用,附设冷凝器,可在350℃蒸汽下连续工作。 2.原理: 2.1用于控制阀后压力的调压阀,阀的作用方式为压闭型。介质由阀前流入阀体,经阀芯、阀座节流后输出。另一路经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,产生一个向下作用力,压缩弹簧,推动阀杆,带动阀芯位移,改变流通面积。达到减压、稳压之目的。如阀后压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度减小,直至阀后压力下降到设定值为止。同理,如阀后压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度增大,直到阀后压力上升到设定值为止。(例图一)启到减压稳压作用

2.1用于控制阀前压力的调压阀,阀的作用方式为压开型。介质由阀前流入阀体,同时经导压管、冷凝器(介质为蒸汽时使用)冷却后,被引入执行机构作用于膜片有效面积上,压缩弹簧,使阀芯随之发生相应的位移,达到泄压、稳压之目的。如阀前压力增加,作用于膜片有效面积上的力增加,压缩弹簧,带动阀芯,使阀门开启度增大,直至阀前压力下降到设定值为止。同理,如阀前压力降低,作用在膜片有效面积上的力减小,在弹簧的弹力作用下,带动阀芯,使阀门开启度减小,直到阀前压力上升到设定值为止。(图二)启到泄压稳压的作用 一般来说压开型的自力式压力调节阀工作时为常闭,超过压力设定点时打开 启到安全作用,但又于安全阀有所区别,安全阀是超过压力设定点阀门全开,而自力式压开型是随着压力的升高开度相应增大。 3. 规格与技术参数: 3.1公称通径:DN15~350 3.2公称压力:PN16、40、64 3.3流量特性:快开 3.4性能指标:符合Q/SF.J02.01.04-1997 3.5结构型式:单座、双座、套筒(无压开型) 单座时平衡:1.常规型波纹管(受耐压限制);2.活塞式(受温度限制) 双座、套筒(两密封面来平衡) 平衡效果没有单座阀好。 3.6执行机构类型:簿膜式、活塞式、波纹管式 3.6.1.薄膜式;压力≤0.6Mpa(70、120、200、280、400、600) 3.6.2.气缸式;压力较高(50、55、60、65、70、75、80、85、90、95、100、105、110、 115、120、130、160) 3.6.3波纹管;高温或特殊介质(导热油,氧气,氢气等) 35、47.2、104、230、70.8, 注为优选系列 3.7压力调节范围(KPa):15~2000内分段(调节范围不宜过大,过大可能导致弹簧刚度 增大,直接影响调节精度。)参考选型样本。控制压力尽量选取在调节范围的中间值附近。 3.8调节精度:±5%~10%(执行机构和弹簧刚度有关)(特殊的调节精度需协商) 例:ZZYP-16B DN50 阀门行程为14mm, 设定压力为1Kg ,选400CM的执行机构,用组合弹簧刚度4kg/mm, 此时的调节精度为: [(4*15)/400]/1*100%=14% 全行程所需要的推力 3.9调压比:10:1~10:8(阀前压力:阀后压力)压差过高时压力不宜稳定,噪声大,

自立式调节阀工作原理

自立式调节阀工作原理 This model paper was revised by the Standardization Office on December 10, 2020

一、阀前控制原理 自立式阀前压力控制(k),其初始阀芯的位置是在关闭状态。 当阀前压力P1通过阀芯、阀座的节流后变为发后压力P2,通过P1管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度,从而控制阀前压力。 当阀前压力P1增加时,P1作用在膜片上的作用力也随之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时动作方向相反。 自立式阀前压力控制通常情况下是关闭状态,当阀前压力大于设定的压力时,自立式调节阀阀芯开启,起到调压泄压的作用。区别于安全阀的地方时,安全阀为全开,自立式调节阀通过阀前(后)压力控制阀的开度。 二、阀后控制原理 自立式阀后压力控制(B),其初始阀芯的位置在开启状态。 当阀前压力P1通过阀芯、阀座的节流后变为发后压力P2,通过P2管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时阀芯位置决定了阀的开度,从而控制阀后压力。 当阀后压力P2增加时,P2作用在膜片上的作用力也随之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向阀座方向移动,导致阀的开度变小,流阻变大,P2降低,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P2降为设定值。同理,当阀前压力P2降低时动作方向相反。

电动调节阀的结构与工作原理

电动调节阀的结构与工作原理

课前准备:多媒体课件制作、演示实验设备调试、以4人/小组进行分组。 、课程导引一一执行器的作用 在过程控制系统中,执行器接受调节器的指令信号,经执行机构将其转换成相应的角位移或直线位移,去操纵调节机构,改变被控对象进、出的能量或物料,以实现过程的自动控制。在任何自动控制系统中,执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官,调节器就是控制系统的大脑,而执行器则可以比拟为干具体工作的手。 执行器常常工作在咼温、咼压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下,使用条件恶劣,因此,它是整个控制系统的薄弱环节。如果执行器选择或使用不当,往往会给生产过程自动化带来困难。在许多场合下,会导致控制系统的控制质量下降、调节失灵,甚至因介质的易燃、易爆、有毒而造成严重的事故。 为此,对于执行器的正确选用和安装、维修等各 个环节,必须给予足够的注 意、。 执行器根据驱动动力的 不同,可划分为气动执行 器、液动执行器和电动执行 器,本次课将结合实验装置 所用的智能电动调节阀使用 知识进行介绍。

分钟) 1、电动调节阀的基本结构 在THJ-2的实验装置上,配置了上海万迅仪表有限公司生产的智能型电动调节阀,其型号为QSVP-16K,图1是电动调节阀的典型外形,它由两个可拆分的执行机构和调节阀(调节机构)咅部分组成。上咅部是执行机构,接受调节器输出的0?10mADC或4?20mADC信号,并将其转换成相应的直线位移,推动下咅帕勺调节〔阀动作,直接调节流体的流量。各类电动调节阀的执行机构基本相同,但调节阀(调节机构)的结构因使用条件的不同类型很多,最常用的是直通单阀座和直通双阀座两种。 2、电动执行机构的基本结构(部分摘自上海万迅仪表产品说明书) 执行机构采用了德国进口的PSL电子式一体化的电动执行机构,该产品体积小、重量轻,功能强、操作方便,已广泛应用于工业控制。 电气其分和齿轮动执行器主要是由相互隔离的 动部分组成,电机作为连接两个隔离部分的中间部件。 电机按控制要求输出转矩,通过多级正齿轮传递到梯形丝杆上,梯形丝杆通过螺纹变换转矩为推力。因此梯形螺杆通过自锁的输 显示器 控制器 伺服电机 功率驱动 行程标尺支架 传动部分 壳体输出轴

自力式调节阀

自力式调节阀是一种无需外来能源,依靠被测介质自身压力或温度或流量变化,按预先设定值,进行自动调节的控制装置,是一种节能型仪表。它集控制、执行诸多功能于一身,自成1个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体。不同于一般含义上的控制阀。 自力式调节阀有自力式压力(微压)调节阀、自力式(压差)流量调节阀、自力式温度调节阀等几类。自力式压力调节阀是其家族成员之一,由于它无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暧及没有供电、供气又需控制的场合。据德国报道,城市供热、供暖系统采用该产品,热效率比以前提高30%~40%,节能效果显著。 本文仅就自力式压力调节阀的原理、结构特性及工程应用经验进行论述。 1自力式压力调节阀分类及工作原理 1.1自力式压力调节阀的分类 1)按阀后、阀前控制分为两类:自力式阀后(减压)控制阀;自力式阀前(泄压)控制阀。 2)按是否带指挥器分为两大类:直接作用型自力式调节阀,如图1所示;指挥器操作型自力式调节阀,如图2所示。 1.2工作原理 1)自力式阀后压力调节的工作原理见图3所示。阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。当P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。这时,阀芯与阀座之间的流通面积减少,流阻变大,P2降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P2降为设定值。同理,当P2降低时,作用方向与上述相反,这就是阀后压力调节的工作原理。 2)自力式阀前压力调节的工作原理同阀后压力调节的工作原理(见图4),应注意阀芯反装。 1.3自力式压力调节阀与控制阀的区别这两类产品的区别,主要在于控制阀既需要外界能源(如电源或气源)做驱动能,又需要接受外来控制仪表信号才能改变阀内截流件相对位置,从而实现改变流体流量。而自力式压力调节阀则既不需外来能源,又不需要接受外来控制仪表信号,仅靠被调介质的压力信号,便可实现压力调节。自力式压力调节阀的特点由于自力式压力调节阀没有外来驱动能源,因此该产品的操作力较小,它具有如下特点。 1)平衡式阀芯结构,如平衡型单座,双阀芯平衡型,套筒平衡型等。 2)快开流量特性,其阀芯为平板型。 3)公称通径与阀体特征:DN20~100mm(或125),阀上设有波纹管,阀芯为单座(有的厂家产品DN20mm的没波纹管,阀芯也为单座);公称通径大于100mm时,阀上盖内不设波纹管,阀芯为双阀芯或套筒结构。 4)执行机构种类推荐:设定值≤0.6MPa时,选薄膜式执行机构;设定值>0.6MPa时,选气缸式执行机构。 3安装方式 3.1直管段的设置自力式压力调节阀前、后应尽量保持一定的直管段(一般为6D(管径)左右)。阀前取压点距阀的距离应大于2D;阀后取压应大于6D。阀前、后还应装有压力表,压力表应靠近取压点,以便使设定值与取压值真实一致。 3.2旁路系统的设置为保证检修及出故障时生产能继续运行,最好设置旁路系统。 3.3过滤器的设置该系统中的过滤器在工艺介质干净、没杂质的情况下,可以省略。
