换热器设计计算
换热器设计计算详细过程
换热器设计计算详细过程1.确定换热器的换热负荷和传热系数：首先需要明确换热器所在系统的换热负荷，即所需传热功率。
根据系统的温度差、流体性质、质量流量等参数计算得到传热系数，该系数反映了换热器在给定条件下的传热能力。
2.确定流体入口和出口温度：根据所需的出口温度和流体的性质，可以通过传热方程计算得到流体的入口温度。
同时，需要考虑流体的流速、流态（单相流还是多相流）等因素。
3.选择合适的换热器类型：根据系统的特点和要求，选择合适的换热器类型，如壳管换热器、板式换热器等。
考虑换热器的传热特性、结构特点、施工方便程度等因素。
4.确定换热面积：通过传热方程和传热系数计算得到的换热负荷，可以反推计算出所需的换热面积。
同时还需要考虑换热器的热效率和流体流阻。
5.计算流体质量流量：通过需求传热功率、流体入口和出口温度的关系，可以计算得到流体的质量流率。
同时还需考虑流体的压降和速度等因素。
6.选择换热介质：根据流体的物性参数和流态选择合适的换热介质，如水、蒸汽、油等。
7.根据系统运行条件确定换热器材料：根据流体的性质、温度、压力等参数确定合适的换热器材料，如碳钢、不锈钢、钛合金等。
8.进行换热器的压力损失计算：根据流体的粘度、比热容率、流速等参数计算压力损失，以确保流体能够在换热过程中正常流动。
9.进行换热器的结构设计：根据所选的换热器类型和尺寸，进行换热器结构的设计，包括换热管的布置、壳体的设计等。
10.确定换热器的运行参数：包括换热器的入口温度、出口温度、流量、压力等参数，以便在实际运行中调整和监控换热器的工况。
11.进行换热器的强度计算与选择：根据换热器的运行条件和使用要求，进行强度计算和选择合适的材料和结构，以确保换热器的安全可靠运行。
12.进行换热器的经济性评价：对所设计的换热器进行经济性分析，包括建造成本、维护成本、运行成本等，以确定设计是否经济合理。
完整版换热器计算步骤
完整版换热器计算步骤第一步：确定换热器的基本参数在进行换热器计算之前，需要明确换热器的基本参数，包括所需的换热面积、流体质量流量以及进出口温度等。
这些参数将用于后续的计算。
第二步：确定传热系数换热器的传热系数是换热器计算的重要参数，它表示单位面积上传热的能力。
传热系数的计算可以根据换热器类型采用不同的方法，例如，对于壳管式换热器，可以采用Dittus-Boelter公式或Sieder-Tate公式等。
第三步：计算热负荷根据所需的换热量和传热系数，可以计算出热负荷。
热负荷表示单位时间内从一个流体传递给另一个流体的热量。
第四步：计算流体流量通过热负荷和已知的输入输出温度差，可以计算出流体的质量流量。
流体流量对换热器设计有重要影响，要合理确定。
第五步：计算换热面积在确定了热负荷和流体流量之后，可以通过换热器传热系数来计算所需的换热面积。
换热面积越大，换热效果越好，但对于实际应用来说，换热面积也需要在经济和操作上进行合理的限制。
第六步：确定流体速度流体速度对于换热器的设计和操作都有重要影响。
在实际应用中，需要保证流体速度能够使流体在换热器中均匀流动，并且尽量避免过高或过低的速度。
第七步：校核换热器尺寸换热器的尺寸必须满足设计要求和操作要求。
在校核换热器尺寸时，需要考虑到换热面积、流体速度、壳管或管束结构以及换热器的材料等因素。
第八步：确定换热器传热管的数量换热器传热管的数量是换热器计算中的重要参数。
根据已知的流体流量和传热系数，可以计算出所需的传热管数量。
此外，传热管的直径和长度也需要根据实际应用情况进行确定。
第九步：计算换热器的压力损失换热器的压力损失是通过流体流动过程中所发生的阻力造成的。
压力损失的计算涉及到换热器的结构和材料、流体的速度和粘度等因素。
通过计算压力损失，可以为换热器的实际运行提供参考依据。
第十步：优化设计方案根据以上计算结果，可以对换热器的设计方案进行优化。
通过对不同参数进行适当调整，可以得到满足工程要求和经济要求的最佳设计方案。
换热器的计算举例
换热器的计算举例换热器的计算举例条件:1.空气量4100m3/h2.空气预热温度t空=300 0C (冷空气为20 0C)3.烟气量V＇＇烟＝6500m3/h (烟气温度为7000C)4.烟气成分（体积％）CO2 H2o O2N219.4 7.5 2.1 71.05.换热器的型式及材质型式：直管形平滑钢管换热器材质：换热管采用Ф 60*3.5毫米无缝钢管材质16Mn钢最高使用温度小于4500C计算举例：一. 主要热之参数的确定１.入换热器空气的温度t＇空=200C出换热器空气的温度t＇＇空=3000C2.入换热器空气量取换热器本身的漏损及管道漏损 3%则V真实=1.03 V＇空=1.03×4100=4223m/h或 V空=1.03V＇空/3600=4223/3600=1.17m/s3.入换热器烟气的温度考虑16Mn铜的最高温度不大于450℃。
初步确定入换热器的烟气温度t′烟=550℃，稀释导数确定如下：烟气700℃的比热为：C烟（700）=0.01（0.501×19.4+0.392×7.5+0.342×2.1+0.325×71）=0.365KJ／m3℃烟气在550℃的比热为：C烟（500）=0.01(0.484×19.4+0.383×7.5+0.337×2.1+0.321×71)=0.358 KJ／m3℃20℃空气的比热为0.311 KJ／m3℃则φ=（i1-i2）/(i2-i0）=(0.365×700-0.385×550)／（0.358×550-0.311×20）=0.3094.入换热器的烟气量V烟=（1+φ）V′烟=（1+0.309）×6500=8508.5m3／h或V烟=8508.5／3600=2.36m3／s5.烟气成分（%）V CO2= V′CO2（V′烟/V烟）=19.4×6500/8508.5=14.82 V H20=V′H2O（V′烟/V烟）=7.5×6500/8508.5=5.73V O2=（V′O2+21φ）V′烟/V烟=（2.1+21×0.309）×6500/8508.5=6.56V N2=（V′N2+79φ）V′烟/V烟=（71+79×0.309）×6500/8508.5=72.89Σ=1006.计算换热气的烟气温度取换热气绝热效率η换=0.90.先假定烟气出口温度为400℃。

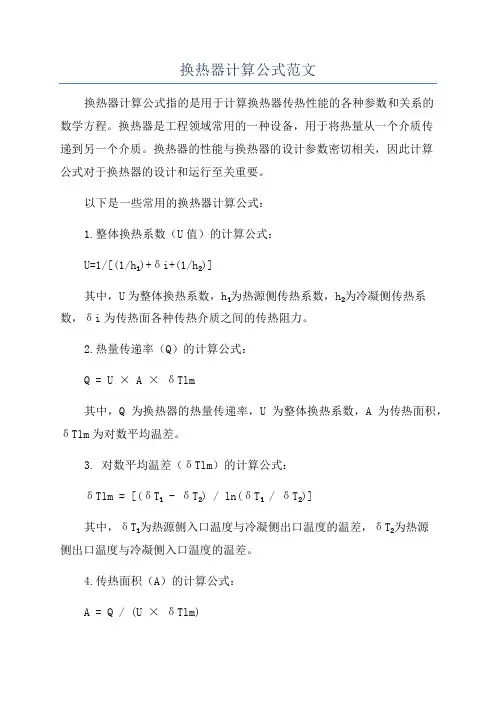

换热器计算公式范文
换热器计算公式范文换热器计算公式指的是用于计算换热器传热性能的各种参数和关系的数学方程。
换热器是工程领域常用的一种设备，用于将热量从一个介质传递到另一个介质。
换热器的性能与换热器的设计参数密切相关，因此计算公式对于换热器的设计和运行至关重要。
以下是一些常用的换热器计算公式：1.整体换热系数（U值）的计算公式：U=1/[(1/h₁)+δi+(1/h₂)]其中，U为整体换热系数，h₁为热源侧传热系数，h₂为冷凝侧传热系数，δi为传热面各种传热介质之间的传热阻力。
2.热量传递率（Q）的计算公式：Q = U × A × δTlm其中，Q为换热器的热量传递率，U为整体换热系数，A为传热面积，δTlm为对数平均温差。
3. 对数平均温差（δTlm）的计算公式：δTlm = [(δT₁ - δT₂) / ln(δT₁ / δT₂)]其中，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。
4.传热面积（A）的计算公式：A = Q / (U × δTlm)其中，A为传热面积，Q为热量传递率，U为整体换热系数，δTlm为对数平均温差。
5.热源侧传热系数（h₁）的计算公式：h₁=(k₁×ΔT₁)/δ₁其中，h₁为热源侧传热系数，k₁为热源侧传热介质的导热系数，ΔT₁为热源侧的温差，δ₁为热源侧的传热厚度。
6.冷凝侧传热系数（h₂）的计算公式：h₂=(k₂×ΔT₂)/δ₂其中，h₂为冷凝侧传热系数，k₂为冷凝侧传热介质的导热系数，ΔT₂为冷凝侧的温差，δ₂为冷凝侧的传热厚度。
7.温差比（R）的计算公式：R=δT₁/δT₂其中，R为温差比，δT₁为热源侧入口温度与冷凝侧出口温度的温差，δT₂为热源侧出口温度与冷凝侧入口温度的温差。
这些计算公式是根据传热原理和换热器的物理特性推导而来，通过这些公式可以计算出换热器的各种参数和性能，从而进行换热器的设计、选型和优化。
完整版换热器计算步骤
完整版换热器计算步骤换热器是一种常见的热交换设备，常用于将热能从一个流体传递给另一个流体。
换热器的设计需要进行一系列的计算步骤，以确保其正常运行和高效工作。
下面是一个完整版的换热器计算步骤，包括设计要素、计算公式和实际操作。
设计要素：1.温度：确定进口和出口的流体温度2.流量：计算流体的质量流量，即单位时间内通过换热器的物质量3.效率：计算换热器的传热效率，即输入热量与输出热量之间的比值4.压降：计算流体在换热器中的压降，以确保流体能够正常流动计算步骤：1.确定换热器的类型：换热器可以分为三类，即管壳式换热器、管束式换热器和板式换热器。
选择适合的类型要考虑流体的性质、压力、温度和流量等因素。
2.确定流体的物性参数：包括热导率、比热容和密度等参数。
这些参数可以通过查阅资料或实验测量得到。
3.计算传热面积：传热面积是换热器的一个重要参数，可以通过传热率和传热温差来计算。
传热率可以通过查表或经验公式计算得到。
4.计算输出温度：根据换热器的效率和输入温度，可以计算出输出温度。
效率可以根据使用经验或理论估计。
5.计算流体的质量流量：通常需要根据应用的需求确定流体的质量流量。
质量流量可以通过测量或经验公式计算得到。
6.计算传热面积：传热面积决定了换热器的尺寸和成本，一般需要通过经验公式或计算得到。
7.计算压降：压降是换热器设计的一个关键参数，需要根据应用的压力要求和流体的性质计算得到。
压降过大会导致流体流速降低，影响传热效率。
8.确定流体流向：根据应用需求和设计要求选择流体的进出口方向。
实际操作：1.收集流体数据：收集流体的压力、温度和流量等数据。
2.计算换热面积：根据选择的换热器类型和待换热流体的数据，计算换热器的传热面积。
3.计算输出温度：根据输入温度、效率和换热器的传热特性，计算输出温度。
4.计算质量流量：根据应用需求和设计要求计算流体的质量流量。
5.计算压降：根据流体的性质和流动条件计算压降。
6.确定流体流向：根据应用需求和设计要求确定流体的进出口方向。
换热器设计计算
1.4传热速率方程
Qact=(A)(ΔTm)(1/ΣR)
ΣR=(1/hi)o+(1/ho)o+(Rf)o+(Rw)o ΣR--总热阻 A--传热面 hi、ho--分别为两流体的传热膜系数 Rf--两流体的污垢热阻 Rw--金属壁面热阻
ΔTm--平均温度差
O--通常换热计算以换热管外表面为基准
【步骤8】画出主要元件图
〖步骤9】计算翅片侧气体的流动阻力△P
最后确定：△P计算值<△P要求值
若出现△P计算值不能满足设计要求的情况，
需修改初始相关参数，重复上述各步骤的 计算。
【步骤10】计算翅片管换热器的总重
计算翅片管元件的单重和总重； 10-2 计算管箱及其他结构件的重量， 一般取翅片管元件总重的30~40% 10-3 汽包，支撑和保温需单独计重
1.2.1对用户给出的参数按“热流体侧”和“冷流体侧”进行分类比对
序 号 1 2 3
热流体侧 热流体进口温度 热流体出口温度 热流体流量
序 号 4 5 6
冷流体侧 冷流体进口温度 冷流体出口温度 冷流体流量
Q=WⅠhot=WⅠcold Q=(WCpΔT)hot=(WCpΔT)cold
① ②
计算翅片外表面为基准的换热系数
h (w/
㎡· ℃) 计算翅片管的翅化比β和翅片效率η 计算以基管外表面为基准的换热系数 ho=h×β×η 计算传热过程的每项部分热阻，最后计算 总传热热阻，并确定传热系数
【步骤5】计算翅片管换热器的传热平均温
差△T
【步骤6】计算翅片管换热器所需总传热面积
热交换器设计基础
§1 热设计的基本原理
换热器热力设计方案计算
换热器热力设计方案计算
热力设计方案计算是确定换热器的尺寸和参数的重要步骤，这些参数
包括换热面积、换热系数、热传导方程等。
以下是一个换热器热力设计方
案计算的示例，详细说明了计算的步骤和方法。
首先，需要确定换热器所需的换热面积。
常用的计算方法是根据传热
方程来确定，传热方程为：
Q=U*A*ΔT
其中，Q是换热器的传热量，U是换热器的总传热系数，A是换热面积，ΔT是换热器的温度差。
通常情况下，需要根据实际工艺条件和热传
导方程来确定ΔT的值。
接下来，需要计算换热器的总传热系数U。
总传热系数是由换热器的
导热系数和对流传热系数组成的。
导热系数是指换热器材料的导热性能，
可以根据材料的热导率和厚度来计算。
对流传热系数是指流体在管内和管
外的传热性能，可以根据换热器的流体流速、壁面温度和换热器的材料来
计算。
在计算总传热系数U时，需要注意传热系数的单位。
通常情况下，传
热系数的单位是一次性热量的传递能力，单位为W/(m²·K)。
传热系数越大，传热效果越好，换热器的尺寸就越小。
在计算换热面积A时，需要考虑多个参数，包括介质流量、介质温度、介质性质和管束的布置方式等。
需要根据实际工艺条件和设计要求来确定。
最后，需要根据计算结果来确定换热器的尺寸和参数。
根据计算的结果，可以选择合适的换热器型号和规格，满足工艺生产的需求。
总之，换热器热力设计方案计算是一个复杂的工程项目，需要考虑众多的参数和条件。
通过准确计算和合理选择，可以设计出满足工艺要求和性能要求的换热器。
换热器设计计算步骤
换热器设计计算步骤1. 管外自然对流换热2. 管外强制对流换热3. 管外凝结换热已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。
1. 管外自然对流换热 1.1 壁面温度设定 首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。
"w 11t ()2t t =+ 1.2 定性温度和物性参数计算 管程外为水，其定性温度为1()K -℃21()2w t t t =+管程外为油水混合物，定性温度为'2t ℃''"2111()2t t t =+根据表1油水物性参数表，可以查得对应温度下的油水物性参数值一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ∙，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表水t ρλvaPr10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70997.70.6680.0000004150.0005832.5580 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100958.40.6830.0000002950.000751.75油t ρλva Pr10 898.8 0.1441 0.0005646591 20 892.7 0.1432 0.00028 0.000693335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100846.20.13611.15E-051601.3 设计总传热量和实际换热量计算0m v Q Cq t Cq t ρ=∆=∆v v C q t C q t αρβρ=∆+∆油油水水C 为比热容/()j kg K ∙，v q 为总体积流量3/ms ，αβ分别为在油水混合物中油和水所占的百分比，t ∆油水混合物温差，m q 为总的质量流量/kg s 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污垢热阻的大致数值
流体种类
水(u<1m/s, t<50℃) 海水 河水 井水 蒸馏水
锅炉给水 未处理的凉水塔用水 经处理的凉水塔用水 多泥沙的水
盐水
污垢热阻 m2·℃/W
0.0001 0.0006 0.00058 0.0001 0.00026 0.00058 0.00026 0.0006 0.0004
校核性热计算 针对现成的换热器，其目的在于确定流体 的出 口温度
因此： 设计型——已知任务设备 操作型——已知一定设备预测、调节结果
1、设计型计算的命题
给定生产任务：ṁ1，T1T2(or ṁ2，t1t2) 选择工艺条件：t1，t2 计算目的：换热器传热面积A（管子规格，根数）；ṁ2 特点：结果的非唯一性。
换热器设计计算
5.1 换热器类型
换热器类型 按结构分为
间壁式
套管式 交 壳 板叉 管 式流 式(换管热壳器式)管 管 板翅 束 翅式 式 式
螺旋板式
夹套式
混合式
蓄热式
按用途分为：加热器、冷却器、冷凝器、蒸发器、再沸器
蓄热器（蓄能器）
（一）间壁式换热器 一、套管式换热器
二 、管壳式换热器
2、设计计算公式：
质量衡算：ṁ1
ṁ2
ṁn = ?
dn = ?
热量衡算： Q = ṁ1Cp1(T1 - T2) = ṁ2Cp2(t2 - t1)
传热速率式： Q = KAtm
注意： 计算单位要统一
➢ 热量：由于温差的存在会导致能量的交换。 该交换过程称为热交换或热传递。 热量的国际单位：焦耳（J）或常用单位：卡（cal）。 换算关系：1cal=4.19J
（对数平均数）
Δt1 Δt2 ln Δt1
Δt2
式中：
Δt1—进口处冷热物质温差/ ℃ ;
Δt2—出口处冷热物质温差/ ℃
当Δt1≤2Δt2时，对数平均数与算术平均数相差小于4％，
此时为了方便，可取算数平均数：
Δtm Δt1＋Δt2 2
T T1
Th
T2
Tc x
并流
T T1
Th T2
Tc x
逆流
12~60 800~1800 350左右 280~850 12~35 1400~4700 30~300 60~350 290~870
⑵ 实验测定 通过实验测定现有换热器的流量和温度，
由传热基本方程计算K值：
k
Q Atm
实验测定可以获得较为可靠的K值。由计算方法得到 的K值往往与查取的和实测的K值相差较大。这主要是由 于计算给热系数h的关联式有一定误差以及污垢热阻不易 估计准确等原因所致。因此，使用计算的K值时应慎重， 最好与另外两种方法作对照，以确定合理的K值。
当一侧流体变温，另一侧恒温时，不论并流或逆流，其 平均温差相等；当两侧流体均变温时，并流和逆流的平均温 差不等，通常是：
t t
m ,逆流
m ,并流
在换热器的传热量Q及总传热系数K值相同的条件下，采 用逆流操作，可以节省传热面积，而且可以节省加热介质或 冷却介质的用量。
在生产中，换热器多采用逆流操作。只有对热敏性物料 加热时，因物料出口温度有限制，才采用并流操作。
流体种类
蒸气 有机蒸汽 水蒸气(不含油) 水蒸气废气(含油) 制冷剂蒸汽(含油)
气体 空气
压缩气体 天然气 焦炉气
污垢热阻 m2·℃/W
0.0002 0.0001 0.0002 0.0004
0.0003 0.0004 0.002 0.002
5.2.2 板式换热器的计算方法
板式换热器的计算是一个比较复杂的过程，目前比较流行 的方法是对数平均温差法和NTU法。
（3） 分析计算
b
T
1
k
1
hi
Ri
b
Ro
1
ho
热流体 Tw
冷流体
式中： hi—管内流体对流给热系数[W/m2·℃ ]；
Q
Q
tw
ho—管外流体对流给热系数[W/m2·℃ ] ;
t
A1 A2
λ—管材导热系数[W/m·管内污垢热阻[(m2 ℃) /w]; R0—管外污垢热阻[(m2 ℃) /w]
列管式换热器
固定管板式列管换热器 浮头式列管换热器 U管式列管换热器
单程列管式换热器
•
单程列管式换热器
• 1 —外壳 2—管束 3、4—接管 5—封头 6—管板 7—折流板
双程列管式换热器
•
双程列管式换热器
• 1—壳体 2—管束 3—挡板 4—隔板
三 、交叉流式换热器
蛇管式
喷淋式
翅片式换热器构造和工作原理
4、换热器面积计算：
套管式换热器的面积，S = πd内L 列管式换热器的面积，S = nπdnL 蛇管式(包括喷淋式)换热器的面积，S = πdL
5、总传热系数K的计算
• 总传热系数K是表示换热设备性能好坏的重要参数，也 是传热计算中重要的依据。
• K的来源：
（1） 生产实际的经验数据 在有关传热手册和专著中载有某些情况下K的经验数
•
四 、板式换热器
三 、螺旋板式换热器
三 、夹套式换热器
5.2 换热器设计计算基本原理
换热器设计计算分为：热设计计算、结构设计计算
5.2.1 换热器热设计计算基本原理
换热器热设计计算分：设计型热计算
操作型热计算 ™™ 设计性热计算目的在于确定换热器的换热面积F，接着要 确定换热器的结构尺寸（结构设计）。 ™
➢ 比热：比热容的简称。 国际单位J/(kg·K)。常用单位：kJ/(kg·℃) kcal/(kg·℃)等。
➢ 传热系数K值：是指在稳定传热条件下，物体两侧温差为1度（K 或℃）、1秒内通过1平方米面积传递的热量。
单位：瓦/平方米·度（W/㎡·K），K可用℃代替）。
3、tm的计算方法：
平均温差： Δtm
流体在管内做湍流时h的表达式：h
0.023 (du )0.8(cp )n
d
式中： λ—流体导热系数[W/m·℃ ] ，d—管径[m]，u—流速[m/s]，ρ—密 度[kg/m3]，μ—粘度[Pa·S]，Cp—比热[J/kg ·℃ ]， n值视热流方向而定，当 流体被加热 n= 0.4 ，被冷却时 n = 0.3
值，但应选用工艺条件接近、传热设备类似的较为成熟的 经验K值作为设计依据，下表列出了一些条件下经验K值的 大致范围，供设计时参考。
列管换热器总传热系数K的经验数据
流体种类
水—气体 水—水 水—煤油 水—有机溶剂 气体—气体 饱和水蒸气—水 饱和水蒸气—气体 饱和水蒸气—油 饱和水蒸气—沸腾油
总传热系数K [W/(m2·K)]
