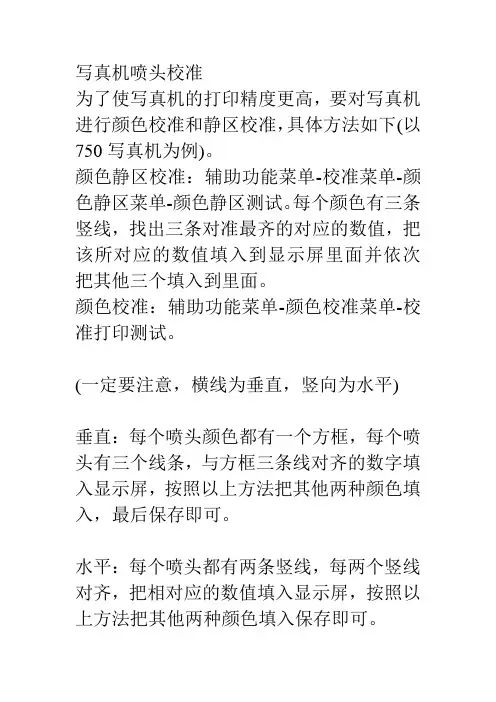

为了使写真机的打印精度更高，要对写真机进行颜色校准和静区校准，具体方法如下(以750写真机为例)。
颜色静区校准：辅助功能菜单-校准菜单-颜色静区菜单-颜色静区测试。
每个颜色有三条竖线，找出三条对准最齐的对应的数值，把该所对应的数值填入到显示屏里面并依次把其他三个填入到里面。
颜色校准：辅助功能菜单-颜色校准菜单-校准打印测试。
(一定要注意，横线为垂直，竖向为水平)
垂直：每个喷头颜色都有一个方框，每个喷头有三个线条，与方框三条线对齐的数字填入显示屏，按照以上方法把其他两种颜色填入，最后保存即可。
水平：每个喷头都有两条竖线，每两个竖线对齐，把相对应的数值填入显示屏，按照以上方法把其他两种颜色填入保存即可。
写真机操作手册
写真机操作手册编辑：技术部面板主菜单说明：1. 装载打印载体（测量纸张大小）2. 切割（无用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键）当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：说明：此菜单是对载体进行装载操作，可选择“进”或“退”，按“退出”回到主菜单。
当按下“6 设置菜单”后，屏幕显示：设置菜单：说明：一般情况下C ，E ，F 项不能随便更改，建议保持默认数值不变。
当选择A 菜单时，屏幕显示：说明：各项设置如下:彩色模式（选“彩色”）优质模式（选“使用者自定”） 英寸点数（选“600”或“300”，建议选：“600”） 每行喷印次数（选 “六”次）托架速度（即小车的行走速度，选“7”或“8”次） 打印方向（选“双向”）. 1 .当选择B 菜单时，屏幕显示：打印载体类型（选“卷轴或自动收卷”）打印载体标准（选“全部”）页边留白（选“正常”或“扩展”，建议选择“扩展”）自动装载延迟（选“6”）自动切割（选“关”）节省打印载体（选“开“）自动擦墨（选“开”或“关”）C 菜单用户勿须设定!!!当选择C当选择D 时，屏幕显示：说明：各项设置如下:选择使用者设定（把使用者选定的菜单设置保存在“1—8”中任意一项中）保存使用者设定（所需项选顶后必须保存在“使用者设定菜单”中选定的那一项中）计量单位选择（选“公制”）语种（选“中文”）初始设定值（勿动）打印设定值（勿动）液晶显示对比度（根据实际情况）当选择“7辅助功能菜单”时，屏幕显示：7辅助功能菜单说明：各项功能如下:清洗（用于清洗喷头出墨是否正常）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择“颜色校准菜单“时，屏幕显示：颜色校准菜单青色垂直/水平(根据校准打印测试来定制)品红色垂直/水平(根据校准打印测试来定制)黄色垂直/水平(根据校准打印测试来定制)选择“校准菜单“时，屏幕显示：. 3 .选择“颜色静区菜单“时，屏幕显示：静区的数值(根据测试的值来定). 4 .喷头的校正一、喷头的校正分两步1. 颜色的静区校正，具体方法如下：主菜单里选择“辅助功能菜单”“校准菜单”“颜色静区菜单”“颜色静区测试”即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择“辅助功能菜单”“颜色校准菜单”“校准打印测试”即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择“辅助功能菜单”“颜色校准菜单”“图纸纵轴线测试打印”即在纸上起始端开始走纸,默认参数为:83.82cm. 如果打完偏大或偏少此数值则用打印的实际数值代替原有的数值.注：默认参数83.82CM不会随更改数值所改变.. 5 .蒙泰软件安装及设置电脑设置：一在CMOS中对打印端口进行设置：重启电脑，在电脑进行硬件自检时按DEL键进入CMOS设置，进入INTEGRATED PERIPHERALS功能选项，将其中的Parallel Port Mode 设置为ECP（注意：一定要是标准ECP，而不能是EPP、SPP或者ECP/EPP），最后保存并建出BIOS设置，随后，电脑会重新启动，WINDOWS 系统自动检测到ECP打印口并为其安装驱动程序，这时，您就可以使用ECP打印口所提供的高速传输性能了。
mimaki专业维修手册
mimaki专业维修手册济宁字塔图王广告设备有限公司Mimaki维修手册Mimaki济宁字塔图王广告设备有限公司Mimaki维修手册一(MIMAKI JV2写真机报错:ERROR50 故障原因和解决方法:1、纸张放得太靠右。
2、材料太薄造成透明度过强:更换材料。
3、纸张感应器坏:更换纸张感应器。
4、纸张感应器灵敏度太低:调整,PARAMETER?SYSTEM 10,50ELV的数值。
5、纸张感应器龌龊:酒精擦拭纸张感应器。
二(MIMAKI JV2写真机报错:ERROR 007 Temp n 故障说明:MIMAKI JV2写真机报错 ERROR 007 Temp n ，机器检测到异常问题。
1、机器版本在1.6以上，且有一喷头坏，导致将版本降到1.6;2、机器版本在1.6以上，喷头数量少于6个。
解决方法:请将坏的喷头更换掉或者将少的喷头补上。
三(MIMAKI JV2写真机报错:ERROR40 故障现象:报错:ERROR40处理方法: 1、检查X轴涡轮是否损坏，造成阻力过大。
2、X轴马达寿命已到，更换马达。
四(MIMAKI JV2写真机报错:Error 51 Y ORGIR报错代码:Error 51 Y ORGIR 故障原因:墨车感应器龌龊或墨车感应器坏。
解决方法:清洁或更换喷车感应器。
五(MIMAKI JV2写真机报错:ERROR20 MIMAKI JV2写真机如果报错:ERROR20。
解决方法:可先拔下数据接收板，如果能正常打印测试条，说明数据接收板损坏，否则为主板损坏。
六(MIMAKI JV2写真机报错:ERROR41 处理方法:1、检查皮带松紧是否适宜。
2、 Y 轴马达是否达到使用寿命期限,3、皮带老化或磨损，造成阻力过大。
请更换皮带。
七(MIMAKI JV2写真机报错:press ent key 解决方案:1、检查前盖感应器:是否松动,2、检查喷头:回位时是否撞到墨车回位感应器,3、检查皮带是否太紧。
Mimaki JV33简易操作手册2010317ok
Mimaki JV33常用功能简易操作手册一、测试纸张宽度开机后，当提示如下画面的时候，按END键即可测试纸张宽度。
二、打印测试条按操作面板上的TEST DRAW键2次。
三、机器联机脱机按按键面板上的REMOTE键可以使机器在联机、打印暂停、脱机状态进行切换。
当在脱机状态时候，显示屏的左上角会显示：<LOCAL.1>；当在联机状态时候，显示屏的左上角会显示：<REMOTE.1>。
在打印时，机器要处于联机状态。
四、断线清洗按操作面板上的【CLEANING】键1次，用上、下按键选择清洗强度，按ENTER键1次后开始清洗。
五、断线强冲当使用【CLEANING】功能不能清洗出堵头的喷头时候，可以使用【FILL UP INK】强冲功能。
按【FUNCTION】功能键，按到显示屏提示【MAINTENANCE】，按【ENTER】确认键，按[↓]键到【HD.MAINTENANCE】,按【ENTER】确认键2次。
等强冲结束后，按【END】键退回到LOCAL脱机状态。
六、加热温度调节按操作面板上的HEATER键，按ENTER键1次，然后使用上、下键来设置温度，使用左、右键来切换前、中、后三个加热面板，按ENTER键确认。
七、数据清除当打印出现错误，或者不要继续打印时，需要执行数据清除操作。
先删除电脑上的打印任务，再按按键面板上的DA TA CLEAR键几次，直到面板上的ACTIVE指示灯不闪了为止。
八、裁切纸张当画面打印完后，可以使用机器的裁纸功能来裁切纸张。
在[LOCAL]脱机模式按 [↑]、[↓]键，按[FUNCTION]键，显示屏出现 MEDIA CUT，按确认键[ENTER]即可。
九、清除更换刮片提示当机器使用一段时间后，机器显示屏上会提示【REPLACE WIPER】,此时需要清除机器的刮片计数。
按【ST.MAINTE】键，按【↓】键到【WIPER EXCHANGE】,按【ENTER键】，此时，喷车头会往左边移动，按【ENTER】键，喷车头移回，提示测纸，按【END】重新测纸。
JV33中文操作手册==
JV33中文操作手册TS3操作面板介绍FUNCTION SETUP 功能菜单TYPE.1~4INFORMATION菜单功能MAINTENANCE菜单功能MACHINE SETUP菜单功能MACHINE SETUP2菜单功能#ADJUST菜单功能#TEST菜单功能TS3－1600更换喷头教程准备（清洗喷头）由于新喷头内有保护液需要在使用前用弱溶剂清洗掉拆下喷头参考JV5，只要松开三个固定镙丝即可更换新喷头安装上喷头Filling ink 操作“fill up”抽出墨水，并以“TEST DRAW”来检查校正喷头角度手动校正喷的角度“slant”打点校正校准打点位置需要工具：1、喷头2、喷头清洗工具3、喷头交换液4、镙丝刀5、内六角板手6、放大镜（50倍）操作过程：使用针筒和墨囊连接到喷头慢慢的往喷头打清洁液（每30秒4--5CC）一定要非常缓慢轻柔否则会对喷头造成损坏1、选“SLANT ADJUST”功能选项#ADJUST→HEAD ADJUST→SLANT ADJUST→PRINT STADT2、调整校正扳手掰起两个固定的AD手柄，松开锁扣。
然后再搬动调整手杆。
调整一个相40um请按照以下方式和过程调整右边所示b列和a列宽度为100mm，都是参考上部所示颜色，m色为a列；c色为b列；2、选择打印速度标准选择“standard””high-speed”工厂默认为“high-speed”.3、选择精度标准M CC Ma columnb column当喷头右边向后倾斜时（顺时针方向调整）当喷头右边向前的情况（逆时针方向调整）b caumn a caumn*DRAFT ：720、1440dpi 4\8PASS FINE : 540、1080dpi 6\12PASS*调整所有的DRAFT ，FINE ，DRAFT2，and FINE2模式。
4、打印出“Y return ”和 “Fine Y return ”在校正Y return 后，执行fine 校正 5、察看打印出来的图案 *Y Bi把上下对线最准的输入机器 *Fine Y Bi检查调整到两根长短的线完全重叠在一起校正的范围为：-50—50dot(unit:0.1dot)6、输入校正的值TS3-160日常使用菜单1、抽墨囊时打开电磁阀门菜单：FUNCION #TEST CHECK PATTERN INK CARTRIDGEPACK&END SENSOR<ENT> CARTRIDGE.VALVE 2、更改机器语言以便适用于各个软件：FUNCION MACHINE SETUP MRL COMMAND 3、更改清洗强度：FUNCION #PARAMETER INK SYSTEM PARAM 24=1200 改=600 25=1200改=600 44=6000改=3000# CARTRIDGEV A. . . . . . . .。
彩艺写真机说明书

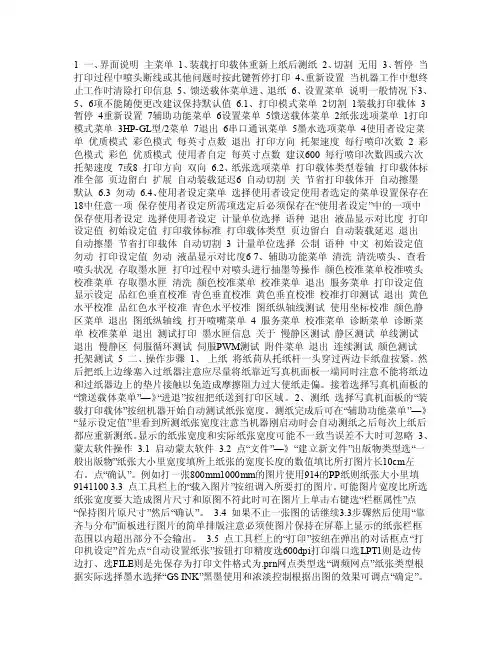

1 一、界面说明主菜单1、装载打印载体重新上纸后测纸2、切割无用3、暂停当打印过程中喷头断线或其他问题时按此键暂停打印4、重新设置当机器工作中想终止工作时清除打印信息5、馈送载体菜单进、退纸6、设置菜单说明一般情况下3、5、6项不能随便更改建议保持默认值6.1、打印模式菜单2切割1装载打印载体3暂停4重新设置7辅助功能菜单6设置菜单5馈送载体菜单2纸张选项菜单1打印模式菜单3HP-GL型/2菜单7退出6串口通讯菜单5墨水选项菜单4使用者设定菜单优质模式彩色模式每英寸点数退出打印方向托架速度每行喷印次数2 彩色模式彩色优质模式使用者自定每英寸点数建议600 每行喷印次数四或六次托架速度7或8 打印方向双向 6.2、纸张选项菜单打印载体类型卷轴打印载体标准全部页边留白扩展自动装载延迟6 自动切割关节省打印载体开自动擦墨默认 6.3 勿动6.4、使用者设定菜单选择使用者设定使用者选定的菜单设置保存在18中任意一项保存使用者设定所需项选定后必须保存在“使用者设定”中的一项中保存使用者设定选择使用者设定计量单位选择语种退出液晶显示对比度打印设定值初始设定值打印载体标准打印载体类型页边留白自动装载延迟退出自动擦墨节省打印载体自动切割 3 计量单位选择公制语种中文初始设定值勿动打印设定值勿动液晶显示对比度6 7、辅助功能菜单清洗清洗喷头、查看喷头状况存取墨水匣打印过程中对喷头进行抽墨等操作颜色校准菜单校准喷头校准菜单存取墨水匣清洗颜色校准菜单校准菜单退出服务菜单打印设定值显示设定品红色垂直校准青色垂直校准黄色垂直校准校准打印测试退出黄色水平校准品红色水平校准青色水平校准图纸纵轴线测试使用坐标校准颜色静区菜单退出图纸纵轴线打开喷嘴菜单4 服务菜单校准菜单诊断菜单诊断菜单校准菜单退出测试打印墨水匣信息关于慢静区测试静区测试单线测试退出慢静区伺服循环测试伺服PWM测试附件菜单退出连续测试颜色测试托架测试 5 二、操作步骤1、上纸将纸茼从托纸杆一头穿过两边卡纸盘按紧。
mimakijv33写真机工程师操作指南
MIMAKI JV33写真机工程师操作指南JV33写真机操作面板介绍JV33写真机安装培训1.如何正确上下纸A．抬起压纸器。
B．从后面拧松送纸器两边的旋钮，将左边送纸器对位片完全接触压制手柄挡板，并将右边送纸器移开（直到有足够空间上材料）。
C．装上新的卷纸，用送纸器挡板堵紧后再拧松挡板上的螺丝，以确保材料两边压力平衡。
D．将材料送到平台。
E．在机器的前方将材料拉直，左右轻微移动，确保材料进料方向水平F．放下压纸器手柄，2.如何确定打印位置A．在小车自动测纸后，将小车向左移动到喷画起始位置（红色感应器指示位置为打印位置）。
B．按确认键，待小车回原点即可。
3.如何裁纸。
A．待画面喷画结束后，按上、下键，将材料移动到裁切位置，（黑色橡胶带为裁切线）。
B．按功能键FUNCTION,屏幕显示MEDIA CUT，C．按确认键即可。
（在裁切的过程中双手扶好材料，以免材料起拱刮伤喷头）4.如何设置设置加热。
A．在喷画过程中或待机过程中，按HEATER键B．屏幕显示(OFF OFF OFF),分别显示的是前加热，中加热，后加热C．按确定键，屏幕上会出现指针，按上、下键选择温度，按左、右键选着加热位置D．选择适当的温度，按确认键即可JV33写真机日常维护1.喷头，一周泡1~2次。
如喷头状态不好，可进行CLEANING或FULL UP INK。
2.墨垫，一周清洗一次，直接用清洗液清洗即可。
3.刮片，一天清洗一次，清洗次数根据刮片干净程度决定4.废墨桶，一周至两周清理一次，（废墨桶中得废墨到一半时应清理）JV33写真机注意事项1.喷画之前确保打印平台不能有任何物体，尤其是螺丝，石子。
2.写真机在待机状态不要关掉总开关，或将喷车停滞在打印平台上，待机状态时小车必须回到打印原点（墨栈上）3.在写真机通电状态下，禁止插、拔打印机USB线。
4.在操作写真机时，控制面板上的操作不易过快。
JV33写真机喷头校准1、 选择打印速度标准选“FUNCION ”功能选项#ADJUST →HEAD ADJUST →选择“standard ””high-speed ”工厂默认为“high-speed ”.2、选择精度标准*DRAFT ：720、1440dpi 4\8PASS FINE : 540、1080dpi 6\12PASS*调整所有的DRAFT ，FINE ，DRAFT2，and FINE2模式。
MIMAIKI JV33 使用技巧
使用者种类如需喷印更高质量的打印，根据耗材特性而设定喷印状态(USER TYPE设定)是必须的；于此机型内，可被调整4种使用者种类。
调整喷头高度使用油性墨水之温度设定表(参考用)前加热设定40 °C 40 °C 40 °C 35 °C 中加热设定40 °C 40 °C 40 °C 35 °C 后加热设定50 °C 50 °C 50 °C 50 °C⏹请依每种耗材之特性而设定需要之温度。
⏹当使用水性墨水时，无需使用加热器。
[SETUP]菜单此表格介绍[SETUP]中每个种类下的每种功能；有底线的为出厂设定。
功能名称设定值功能介绍耗材步进调整(Media Comp.) -255 ~ 0 ~ 255 喷印出图样并调整图样之间的步进率。
加热装置(Heater) 温度设定(SETTEMP)前加热(Pre)OFF / 20 ~ 50 °C(OFF / 68 ~ 122 °C)设定加热装置的状态。
中加热(Print)OFF / 20 ~ 50 °C(OFF / 68 ~ 122 °C)后加热(Post)OFF / 20 ~ 50 °C(OFF / 68 ~ 122 °C)时间设定(SET TIME)准备(STANDBY)NONE / 0 ~ 90 minOFF TIME NONE / 0 ~ 90 min打印模式(Print Mode) DRAFT品质STD / FAST / FINE设定打印质量及方向。
FINE品质STD / FAST / FINE喷印方向(Scan Direction)Bi-D / Uni-D逻辑喷印(Logical Seek)ON / OFF白色墨水(WhiteLay Print)OFF / ON(LEVEL 1~3)喷印迭印次数(INK LAYERS) 1 ~ 9 设定迭印的次数。
