压力无关型VAV末端变风量空调系统水力特性
压力无关型VAV末端变风量空调系统水力特性
变风量空调系统作为一种新型的空调技术,由于其具有高效、节能等优点,在工程上有很广的应用前景。
为精确控制风量,目前在变风量空调系统的控
制理论和控制实现上已做了大量研究,在传统的PID控制上引入了模糊控制、神经网络控制等等。
然而,在变风量空调系统内部水力特性—压力、流量的分布及其随运行工况的改变而波动—方面的研究却比较少,相关文献寥寥无几。
因此,
本文以一个实际的变风量空调系统为背景,对其内部的水力特性进行研究,提出
了一种可行有效的控制策略。
本文首先运用图论和流体网络的相关知识,将该变风量空调系统抽象成一个流体网络图,建立了流体管网数学模型。
利用MATLAB
语言编制的程序搭建了管网水力计算平台,以此为基础可对管网进行任意工况下的水力分析。
其次,通过调节单个末端装置的阀位角来改变系统的运行工况,计
算了在所调节的末端不同阀位角下系统内部的压力、流量的分布;分析讨论了单个末端装置的阀位调节所带来的系统流量的波动;界定了所调节末端对系统的影响范围;并对不同位置的末端装置对系统的影响作了比较,得出了它们对系统的
影响规律。
最后,计算了在两种调节方案下,以某个末端装置关闭为激励,系统所作出的响应以及系统在响应过程中其内部压力、流量的变化情况;对比了两种调节方案的优劣,最后给出了较优调节方案的调节策略。
同主题文章
[1].
哈尔滨工业大学获国家技术发明奖一等奖' [J]. 哈尔滨工业大学学报. 2007.(04)
[2].
2006皇家空调变风量空调技术交流会' [J]. IB智能建筑与城市信息. 2006.(04)
[3].
胡维撷. 世界上最大的空调系统' [J]. 地下工程与隧道. 1996.(03)
[4].
格伊尔·阿佛里,孙宁. 关于压力无关型变风量末端装置的讨论' [J]. 暖通空调. 1997.(06)
[5].
日本开发新型空调系统' [J]. 四川建材. 2008.(01)
[6].
宋宏光,雷秉春. 侧送变风量末端装置及气流组织' [J]. 暖通空调. 1985.(06)
[7].
信息' [J]. 中国给水排水. 2005.(08)
[8].
赵明. 多联机空调系统在广电机房的应用分析' [J]. 中国建设信息供热制冷. 2010.(02)
[9].
李永铭. 空调系统中各部分费用占总投资的百分比' [J]. 暖通空调. 1983.(02)
[10].
金家裕. 空调系统的节能途径' [J]. 机械设计与研究. 1986.(04)
【关键词相关文档搜索】：供热、供燃气、通风及空调工程; 变风量空调; 流体网络图; 水力特性; 相互影响; 调节策略
【作者相关信息搜索】：哈尔滨工业大学;供热、供燃气、通风及空调工程;张吉礼;彭红莲;。
VAV空调系统介绍1
2
3
4
1. 风机电机组件 2. 风阀组件(进口) 3. 控制盒 4. 长轴 5. 风机隔板
6. 电加热组件
串联风机单冷型结构
一次风
2
VSCT 单冷
1
4 3
回风
送风
1. 风机电机组件 2. 风阀组件(进口) 3. 控制盒
4. 长轴
串联风机热水盘管再热型结构
VSWT 热水盘管
1 2
34
1. 风机电机组件 2. 风阀组件(进口) 3. 控制盒 4. 长轴
流量
里，是在部分负
荷下运行的，而 VAV系统是通过改
压力
变送风量来调节
室温的，因此通
过改变送风风机 耗能
频率可以减少风
机的动力损耗。
Q1 N1 电机 Q2 = N2 转速
H1 =
N1 2
H2 N2
P1 =
N1 3
P2 N2
节能
• 在同一空调系统中，不同房间是不可能同时达到最大负荷值，VAV空调机组 总送风量是按各房间的逐时负荷之和来计算，而定风量机组总送风量是按各 房间最大送风量之和来计算。如果将每个VAV未端的最大送风量比作1的话， 那么空调机组的总风量可以形象的比作，1＋1<2。从设计上，VAV空调机组 的总送风量就比定风量空调机组的总送风量低，因此，机组尺寸减小，所占 机房面积也减少。
要将各VAV末端阀位开度送 至空调机组的DDC控制器 ，对楼控系统网络通讯能力 要求高
VAV运行管理要点
接管验收检查：
1. 风道严密性 2. 软管连接不能有死弯 3. 风平衡测试，主机组及
末端是否能达到设计要求 4. 自控功能测试
运行维护管理：
1. 末端传感器定期清洁，保证探测数值准确 2. 如何保证空气品质： 新风阀最小开度设置 定期清洁过滤网 3. 装修改动后，重新调试整定系统参数 • 专业自控厂家支持
空调系统的VAV末端介绍
空调系统的VAV末端彭士梅提要概要介绍了空调系统VAV末端的工作原理、产品特点、基本组合、部件结构、选型及设备使用方法，预测了VAV末端在国内的发展前景。
关键词VAV末端产品特点选型使用VAV terminals in air conditioning systemsBy Peng ShimeiAbstract Presents the work principle, characteristics, basic combination, structure of parts, selection procedure and operation method of VAV terminals in air conditioning systems, and forecasts their development.Keywords VAV terminal, product feature, specification, application1 VAV末端的工作原理向房间送冷风时，送入室内的冷量按下式确定：Q=C。
ρ。
L(t n-t s) (1)式中C——空气的比热容，kJ/(kg。
℃)；ρ——空气密度，kg/m3；L——送风量，m3/s；——室内温度，℃；tn——送风温度，℃；tsQ——吸收(或放入)室内的热量，kW。
如果把送风温度设为常数，改变送风量L，也可得到不同的Q值，以维持室温不变。
最基本的变风量系统的工作原理图见图1。
图1 变风量系统原理图空调系统的VAV末端按变风量的工作原理设计。
当空调送风通过VAV 末端时，借助于房间温控器，控制末端进风口多叶调节风阀的开闭，以不改变送风温度，而改变送风量的方法，来适应空调负荷的变化。
送风量随着空调负荷的减少而相应减少，这样可减少风机和制冷机的动力负荷。
当系统送风量达到最小设定值，而仍需要下调室内空气参数时，可直接通过加热器再热，或启动一台辅助风机，吸取吊顶中的回风，送入末端机组内，与冷气流混合后一起通过加热器再热后送入房间，达到维持室内空气参数的目的。
变风量空调系统控制分析
变风量空调系统（VAV）总风量控制实例分析摘要：在介绍变风量空调系统的基本原理及目前采用的主要控制方法基础上，结合工程实例，分析总风量控制系统设计及具体实现。
关键词：变风量系统总风量控制工程实例节能一．VAV系统的概念变风量空调系统简称VAV系统（ Variable Air Volume System ）.它根据被控区域空调负荷的变化及室内要求参数的改变，自动调节空调系统的送风量，从而保证室内参数达到要求。
变风量空调系统通常由空气处理设备、送（回）风系统、末端装置（VAV-BOX）及送风口和自动控制仪表等组成。
二．VAV系统的特点对于一个风系统服务于多个房间时，采用变风量空调系统可以使每个房间的变风量末端装置随该房间温度的变化自动控制送风量，使得空调房间过冷或过热现象得以消除，也使能量得以合理利用。
采用一个定风量系统负担多个房间的空调时，系统的总冷（热）负荷是各房间最大冷（热）量之和，总送风量也应是各房间最大送风量之和。
采用变风量空调系统时，由于各房间变风量末端独立控制，系统的冷、热量或风量应为各房间逐时冷、热量和风量之和的最大值，而非各房间最大值之和。
因此在设计工况下，变风量空调系统的送冷风量及冷（热）量少于定风量系统的总送风量和冷、热量，于是使系统的送回风管减小，空调机组减小，冷热源装机容量减小，机房占地面积减少。
在空调系统全年运行中，只有极少时间处于设计工况，绝大多数时间均是在部分负荷下运行。
当各空调区域负荷减少时，各末端装置的风量将自动减少，系统对总风量的需求也会下降，变风量空调系统总送风量的改变是由调节系统送风机的频率实现的，降低空调机组送风机的转速，使其能耗降低，节省系统运行耗能。
变风量空调系统主要特点可归纳为以下几点：节约系统风机能耗；空调房间没有没有风机盘管凝水问题和霉变问题；室内无过热过冷现象；系统的灵活性较好，易于改、扩建；能实现局部区域(房间)的灵活控制等。
变风量空调系统因其节能显著、易于多区控制及舒适性高在欧美、日本等国已广泛使用。
简析变风量（VAV）空调系统及设计指南
简析变风量（VAV）空调系统及设计指南简析变风量(VAV)空调系统及设计指南变风量（VAV）空调系统是根据室内负荷的变化或室内温度设定值的改变,自动调节空调系统的送风量，使室内温度达到设定要求的全空气空调系统。
变风量空调系统一般由变风量末端装置、集中空气处理机组、送回风管路及其控制系统组成。
变风量系统示意图：适用条件，主要特点：一般意义上，国内市场主要应用超高层高档办公楼，部分跨国公司对办公场所空调系统的硬性要求之一。
房间温度能够单独控制的全空气系统。
风量自动变化(应对负荷变化)，系统风量分配自动平衡。
空调房间没有冷水系统，同时也没有冷凝水产生的相关问题。
对于负荷变化较大，同时使用系数较低的场所，节能效果尤为显著。
空气品质好，温控准确快速，舒适性提高。
运行节能（比CAV或FCU系统节能20-30%）。
维修成本低，便于装修重新分隔。
需要的机电安装高度较多，方案及扩初阶段需要和建筑协调确定。
造价较高，需要较高的安装调试水平，系统的控制调试较为复杂。
负荷计算，系统选型：1.收集建筑资料，确定空调分区，划分空调系统：2.冷负荷计算：计算各房间的逐时/最大冷负荷、送风量、新风量；计算AHU的逐时/最大冷负荷、送风量、新风量。
3.供热方式的确定及热负荷计算：周边区的辅助供热系统（远程供热、独立供热）；再热式变风量系统的供热（就地供热）；单风道系统的供热（冷热风）；分别计算热负荷。
4.VAV BOX平面布置及类型：考虑温控要求，确定BOX数量；根据空调分区，确定BOX为单冷还是冷暖型；考虑气流组织、房间的噪音要求确定送回风口位置、换气次数等，确定BOX是否带风机。
末端设备选型：VAV BOX本体主要部件：VAV BOX的分类：与压力有关型BOX：通过房间温度与设定温度差值控制风阀开度：工作原理：弊端：当阀位不变时，BOX风量随入口静压变化而变化。
通过房间温度与设定温度差值控制风阀风量：风速（压差）传感器－8×2个小孔。

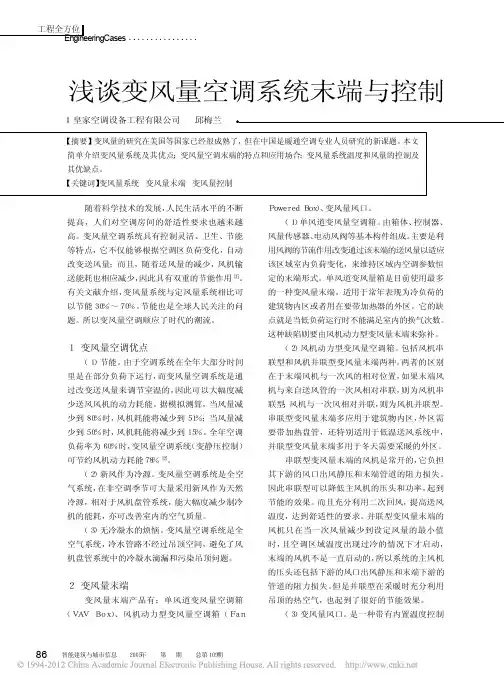

浅谈变风量空调系统末端与控制
