机械设计基础习题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。
( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。
( ) 3．若力的作用线通过矩心，则力矩为零。
( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5．带传动中，打滑现象是不可避免的。
( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。
( )8．平键的工作面是两个侧面。
( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。
( ) 10．螺纹中径是螺纹的公称直径。
（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。
( ) 12．在运动副中，高副是点接触，低副是线接触。
( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。
( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )16．周转轮系的自由度一定为1。
( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( ) 18．代号为6205的滚动轴承，其内径为25mm。
( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( )20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。
( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。
2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。
3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。
4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。
机械设计基础_复习题(带答案)
C. 确定轴的危定轴的危险剖面位置
23．要求补偿位移且载荷不平稳严重时，优先选用的联轴器的类别为 ( D )
A. 采用刚性联接
B 采用金属弹性元件的挠性联接
C. 采用刚性元件的挠性联接 D 采用非金属弹性元件的挠性联接
24. 键联接的主要用途是使轴与轮毂之间 ( C )
=55P=5500
（N）
④ d1 ≥
1.3F0 π [σ ]
=
4×1.3× 5500 =8.7 mm π ×120
4
(2）直径减小，因为此时螺栓直接承受剪切与挤压。
2. 如右图所示为蜗轮蜗杆—圆锥齿轮组 合传动装置。蜗杆转向n1如图所示。已知蜗杆为 右旋。
(1)中间轴Ⅱ上的轴向力能否抵消一部分？ (2) 确定轴Ⅲ的转向(画在图上)； (3)在蜗轮上标出蜗轮的圆周力Ft2、径向力 Fr2、轴向力Fa2的方向。( 方向指向纸面的用⊗表 示, 相反的则用⊙表示)
)
3
=7780
h
>
7200
所以所选轴承合适。
5、已知一横梁由两段钢板，用 2 个螺栓联结而成。尺寸如图，横梁所受的载荷 F 为 60 kN 作用。求：
(1) 若 板 间 摩 擦 系 数 f=0.18,螺栓材料的许用应 力 [σ]=110MPa, 可 靠 系 数 1.2, 若 使 用 普 通 六 角 螺 栓，试依据强度条件提出对 螺栓直径的要求。
(2) 若采用铰制孔用螺栓, 钢板强度足够，与使用普通螺栓相比较,螺栓直径 是增大还是减小? 为什么?(简要回答即可)
解：（1）①力平移 ②作左钢板受力分析：
FR1 =
FR 2
=
P 2
2a FT1 =10aP
FT1 =5P
机械设计基础复习题以及答案
机械设计复习题一、填空题1、机械装置中构件是运动的单元体，零件是制造的单元体。
2、铰链四杆机构基本类型分为曲柄摇杆机构、双曲柄机构和双摇杆机构。
3、联轴器和离合器可联接两轴，使其一同回转。
机器工作时，联轴器只能保持联接的结合状态，而离合器却可随时完成联接的结合或分离。
4、凸轮机构按从动件的形式分类可以分为尖顶、滚子和平底从动件三类。
5、闭式软齿面齿轮传动，一般应按齿面接触疲劳强度进行计算，然后再校核齿根弯曲疲劳强度。
6、常用的间歇运动机构有棘轮机构、槽轮机构、不完全齿轮机构和间歇性凸轮机构。
7、机械零件由于某种原因丧失正常工作能力称为失效。
8、带传动的失效形式主要有带的疲劳破坏和打滑。
9、滚动轴承的构造一般分为内圈、外圈、滚动体和保持架四个部分。
10、滚子链为避免采用过渡链节，应尽量采用偶数链节。
11、在完整的机构中由三类构件组成，分别为原动件、从动件和机架。
12、进行轴的结构设计时，必须考虑轴上零件的轴向定位和周向固定。
13、弹簧的功用有缓和冲击和吸收震动、储存及吸收能量、测量载荷及控制运动等14、螺纹联接的主要类型有螺栓联接、双头螺柱连接、螺钉联接以及紧定螺钉联接。
15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为相交、平行和交错。
16、螺纹联接的防松方法有摩擦力放松、机械防松和破坏螺旋副关系防松等。
17、润滑油的主要性能指标有粘度、粘--温特性、凝点、倾点及闪点。
18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。
19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的法向模数和法向压力角都相等，齿轮的螺旋角相等而旋向相反。
20、按用途的不同，链传动分为传动链、起重链和牵引链。
21、滚动轴承7210AC表示类型为角接触轴承，内径为50 mm ，公称接触角为25°。
22、轴承是支承轴的部件，根据工作时的摩擦性质不同，轴承可分为滑动轴承和滚动轴承。
机械设计基础复习题及答案
机械设计基础复习题及答案⼀、选择题1、平⾯四杆机构中，是否存在死点，取决于B是否于连杆共线。
A、主动件B、从动件C、机架D、摇杆2、当四杆机构处于死点位置时，机构的压⼒⾓为 AA 、90°B、0 °C、180 ° D 、与构件有关3、铰链四杆机构的杆长为a=60，b=80，c=100，d=90。
若以杆a为机架，则此四杆机构 A 。
A、为双曲柄机构B、为曲柄摇杆机构C、为双摇杆机构D、为曲柄滑块机构4、具有急回作⽤的曲柄摇杆机构的⾏程速⽐系数K为 AA、⼤于1B、⼩于1 C 、等于1 D、等于05、采⽤型铣法加⼯斜齿轮时，应根据 B 选择成型铣⼑。
A、轴⾯模数B、法⾯模数C、端⾯模数D、⼤端模数6、⼀对渐开线斜齿圆柱齿轮在啮合传动过程中，⼀对齿廓上的接触线长度是C变化的。
A、由⼩逐渐到⼤B、由⼤逐渐到⼩C、由⼩逐渐到⼤再到⼩D、始终保持定值7、渐开线的弯曲程度取决于B的⼤⼩。
A、分度圆B、基圆C、齿顶圆A、⼀定相等B、⼀定不相等C、与齿轮传动⽐有关D、与基圆半径有关9、⼀对相互啮合的渐开线减速齿轮传动，⼩齿轮齿⾯硬度>350HBS，⼤齿轮齿⾯硬度<350HBS，在传递动⼒时__ B _____。
A、⼩齿轮齿⾯最⼤接触应⼒较⼤B、两齿轮齿⾯最⼤接触应⼒相等C、⼤齿轮齿⾯最⼤接触应⼒较⼤D、接触应⼒与齿数、材料有关，不⼀定哪个⼤10、⼀对渐开线直齿圆柱齿轮正确啮合的条件是B。
A、齿轮的模数和齿距分别相等B、两齿轮的模数和压⼒⾓分别相等C、两齿轮的基圆相等D、两齿轮的齿厚和齿槽宽分别相等11、对于开式齿轮传动，在⼯程设计中，⼀般（D ）A、按接触强度设计齿轮尺⼨，在验算弯曲强度B、只需按接触强度设计C、按弯曲强度设计齿轮尺⼨，在验算接触强度D、只需按弯曲强度设计12、渐开线直齿圆柱标准齿轮是指___ C _ _ 的齿轮。
A 、分度圆上模数和压⼒⾓；B、节圆等于分度圆；C、分度圆上齿厚等于齿槽宽，⽽且模数、压⼒⾓以及齿顶⾼系数、顶隙系数均为标准值。
(完整版)机械设计基础考试题库及答案
《机械设计基础》考试题库一、 名词解释 1.机械： 2.机器： 3。
机构： 4.构件： 5.零件: 6。
标准件： 7。
自由构件的自由度数： 8。
约束： 9.运动副： 10。
低副： 11。
高副： 23.机构具有确定运动的条件： 24.死点位置： 25。
急回性质: 26。
间歇运动机构: 27。
节点： 28。
节圆： 29.分度圆： 30。
正确啮合条件: 31.连续传动的条件： 32。
根切现象： 33.变位齿轮： 34.蜗杆传动的主平面: 35。
轮系： 36.定轴轮系： 37.周转轮系: 38.螺纹公称直径：螺纹大径。
39。
心轴： 40。
传动轴： 41.转轴: 二、 填空题1. 机械是（机器）和（机构）的总称。
2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。
3. 平面机构的自由度计算公式为：(F=3n —2P L -P H ）。
4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2,则其传动比i= (n 1/n 2）= （D 2/D 1)= (z 2/ z 1)。
5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。
若以杆Ｃ为机架，则此四杆机构为(双摇杆机构）.6. 在传递相同功率下，轴的转速越高,轴的转矩就（越小）。
7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为(连杆）。
8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。
9. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和）②(连架杆和机架中必有一杆是最短杆）。
10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25）,平均速比为（1：1.25）。
11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

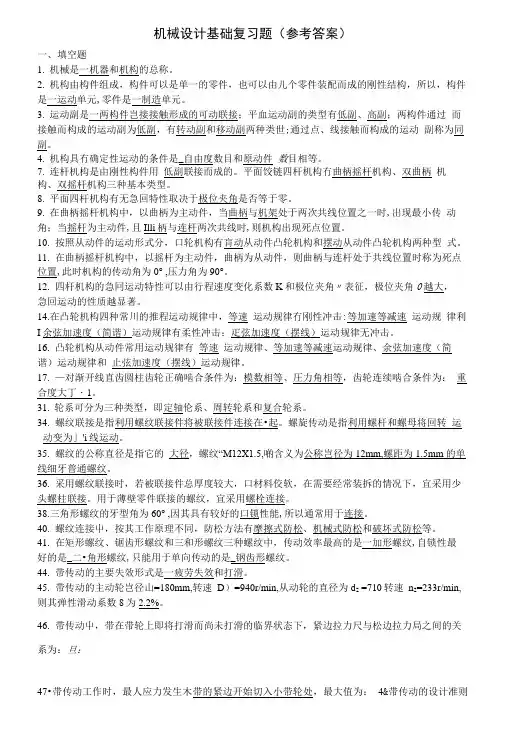

机械基础复习题(答案).doc
机械设计基础复习题（参考答案）一、填空题1.机械是一机器和机构的总称。
2.机构由构件组成，构件可以是单一的零件，也可以由儿个零件装配而成的刚性结构，所以，构件是一运动单元,零件是一制造单元。
3.运动副是一两构件岂接接触形成的可动联接；平血运动副的类型有低副、高副；两构件通过而接触而构成的运动副为低副，有转动副和移动副两种类世;通过点、线接触而构成的运动副称为同副。
4.机构具冇确定性运动的条件是_自由度数目和原动件数目相等。
7.连杆机构是由刚性构件用低副联接而成的。
平面饺链四杆机构冇曲柄摇杆机构、双曲柄机构、双摇杆机构三种基本类型。
8.平面四杆机构有无急回特性取决于极位夹角是否等于零。
9.在曲柄摇杆机构中，以曲柄为主动件，当曲柄与机架处于两次共线位置之一时,出现最小传动角；当摇杆为主动件,且Illi柄与连杆两次共线时,则机构出现死点位置。
10.按照从动件的运动形式分，口轮机构有肓动从动件凸轮机构和摆动从动件凸轮机构两种型式。
11.在曲柄摇杆机构中，以摇杆为主动件，曲柄为从动件，则曲柄与连杆处于共线位置时称为死点位置,此时机构的传动角为0° ,压力角为90°。
12.四杆机构的急冋运动特性可以由行程速度变化系数K和极位夹角〃表征，极位夹角0越大，急回运动的性质越显著。
14.在凸轮机构四种常川的推程运动规律中，等速运动规律冇刚性冲击:等加速等减速运动规律利I余弦加速度（简谐）运动规律有柔性冲击；疋弦加速度（摆线）运动规律无冲击。
16.凸轮机构从动件常用运动规律有等速运动规律、等加速等减速运动规律、余弦加速度（简谐）运动规律和止弦加速度（摆线）运动规律。
17.—对渐开线直齿圆柱齿轮正确啮合条件为：模数相等、圧力角相等，齿轮连续啮合条件为：重合度大丁・1。
31.轮系可分为三种类型，即定轴伦系、周转轮系和复合轮系。
34.螺纹联接是指利用螺纹联接件将被联接件连接在•起。
螺旋传动是指利用螺杆和螺母将回转运动变为」'i线运动。
(完整word版)《机械设计基础》试题库及答案
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
《机械设计基础》各章习题.
第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。
