水利工程设计要点说明

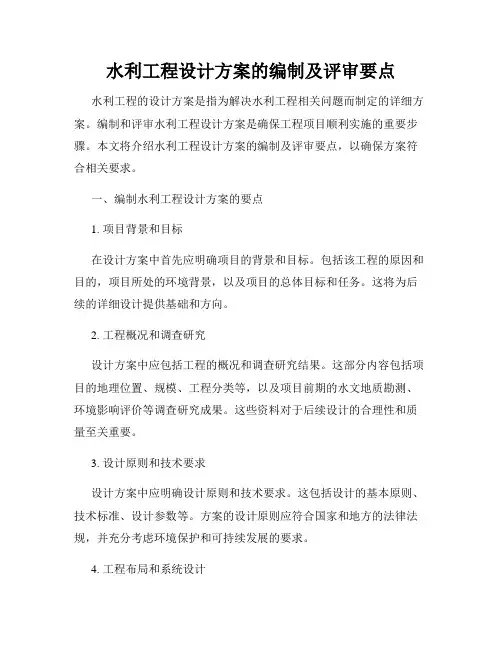

水利工程设计方案的编制及评审要点
水利工程设计方案的编制及评审要点水利工程的设计方案是指为解决水利工程相关问题而制定的详细方案。
编制和评审水利工程设计方案是确保工程项目顺利实施的重要步骤。
本文将介绍水利工程设计方案的编制及评审要点，以确保方案符合相关要求。
一、编制水利工程设计方案的要点1. 项目背景和目标在设计方案中首先应明确项目的背景和目标。
包括该工程的原因和目的，项目所处的环境背景，以及项目的总体目标和任务。
这将为后续的详细设计提供基础和方向。
2. 工程概况和调查研究设计方案中应包括工程的概况和调查研究结果。
这部分内容包括项目的地理位置、规模、工程分类等，以及项目前期的水文地质勘测、环境影响评价等调查研究成果。
这些资料对于后续设计的合理性和质量至关重要。
3. 设计原则和技术要求设计方案中应明确设计原则和技术要求。
这包括设计的基本原则、技术标准、设计参数等。
方案的设计原则应符合国家和地方的法律法规，并充分考虑环境保护和可持续发展的要求。
4. 工程布局和系统设计设计方案需详细描述工程布局和系统设计。
包括工程的整体布置、主要设施的位置和功能、工程的主要部分和组成等。
这部分内容应清晰明了，以便后续的具体设计和施工。
5. 设计计算和分析设计方案中需包括设计计算和分析的结果。
这包括对设计参数、结构强度、水力特性、水质要求等进行计算和分析，以确保设计的合理性和可行性。
计算和分析应严谨准确，有充分的理论依据和数据支持。
二、评审水利工程设计方案的要点1. 方案符合性评审评审应首先对设计方案的符合性进行评审。
包括方案是否符合相关的法律法规、技术标准和项目需求等方面的要求。
评审人员应查阅相关文件和资料，对设计方案的合规性进行全面评估。
2. 技术可行性评审评审还应对设计方案的技术可行性进行评估。
包括方案的实施可行性、设计参数的合理性、工程结构的稳定性和可靠性等方面。
评审人员应具备相关的专业知识和经验，对设计方案进行全面和深入的技术评估。
3. 经济可行性评审水利工程设计方案的经济可行性也是评审的重要内容之一。
农田水利工程设计说明
农田水利工程设计说明一、设计背景农田水利工程是农业发展的重要组成部分，对于提高农业生产效率、改善农民生活条件和促进农村经济发展具有重要意义。
然而，由于历史、地理和自然等多种因素的影响，我国农田水利工程建设存在诸多问题，如水资源短缺、灌溉系统不完善、水利设施老化等，严重制约了农业生产的可持续发展。
因此，本设计旨在解决这些问题，提高农田水利工程的建设水平和效益。
二、设计目标本设计的目标是建设一个高效、节能、环保的农田水利工程，以满足农业生产的需求，同时保障农民的利益。
具体目标包括：1、提高灌溉效率，确保农田得到充足的水源供应；2、优化水资源配置，减少水资源浪费；3、提高抗旱抗涝能力，保障农业生产的稳定性和可持续性；4、减少环境污染，保护生态环境。
三、设计原则本设计遵循以下原则：1、因地制宜，根据当地的气候、地形、水文等条件进行设计；2、注重生态环保，尽可能减少对环境的破坏；3、技术先进，采用先进的水利技术和设备，提高工程效率；4、经济合理，合理规划投资，确保工程的效益和农民的利益。
四、设计方案本设计主要包括以下内容：1、灌溉系统设计：根据农田面积和作物需求，设计合理的灌溉系统，包括水源、泵站、输水管网、灌溉设备等；2、水资源管理设计：通过建立水资源管理中心，对水资源进行实时监测和调度，确保水资源的合理分配和利用；3、抗旱抗涝设计：在考虑排水和灌溉的基础上，结合当地的气候条件，进行抗旱抗涝设计；4、生态环境保护设计：通过绿化、生态修复等措施，保护当地的生态环境。
道路工程施工图设计说明一、设计概述本设计旨在为某市的城市道路工程提供详细且合理的施工图设计。
设计主要依据城市规划、相关法规以及甲方的具体要求，同时结合实地勘察和气候条件进行。
设计的主要目标是确保工程的可行性、实用性和可持续性，同时兼顾美观和环保。
二、设计标准与规范本设计主要遵循《城市道路设计规范》（CJJ37-2012）和《城市道路工程施工与质量验收规范》（CJJ1-2008）。
水利工程节能设计要点
水利工程节能设计要点1 水库选址设计优化选择修建水库方案时，要考虑库址，坝址以及修建水库后是否需要移民等。
在不考虑地质条件下，重点要考虑三个因素：1.1 区域内必须有一个可供储水的盆地或洼地，这种地形的等高线呈口袋型，“袋大”腹地宽阔，库容量大。
1.2 大坝应建在等高线近于闭合地段以及峡谷最窄处，以减少工程量，节省投资，确保大坝安全。
1.3 要保证水库地势处于较高处，这样能有效减少闸门的应用，为工程排水系统的修建提供便利。
2 工程功能的节能2.1 最大限度提高水利工程的自排能力水利工程的自排能力主要取决于水系的布置和水闸、河道的结构特征，该水利工程，经过多年建设已形成一个较完善的防洪排涝体系，水系经过优化布置，再进行综合技术经济比较，选择合理的水闸的孔宽和河道断面，就可以只建水闸少建泵站，利用闸前后的水λ差，通过启闭闸门，用自排来达到排涝和调水的要求。
2.2 泵闸结合的布置当单纯靠自排无法满足排涝的要求必须修建泵站时，在设计中大都采用泵闸结合的布置，在泵站附近或在泵站下部修建口胡光明水闸，以水闸自排为主，只有在水λ差较大或灾害性天气时，才进行强排，这样可大幅度的降低强排时间，节约大量的能源。
2.3 合理规划，综合考虑区域排水模式在设计区域排水水系时，排水系统一般都分一级排水和二级排水，先将整个区域分成几块，ÿ一块需要排出的水集中到一级泵站，启动一级泵站的水泵将水排至二级排水河道里，再由二级排水河道里的出口泵闸将水排到区域外。
在排水系统设计时，优化水系的布置和合理选择二级排水水λ，利用地面和河道水λ的高差，使一级排水就近直接排入二级排水河道，可取消或减少一级排水泵站，这种排水模式会使二级排水泵站动力和运行时间有所增加，由于二级排水的河道有蓄水的功能，因此二级排水泵站增加的动力远小于区域内一级排水泵站动力总和，节能效果显著。
2.4 利用景观绿化和人工水面，增加河道蓄洪能力以往在设计水利工程中的防汛墙时，为了减少占地面积，一般都采用直立式结构所示。
水利水电工程勘测与设计要点
水利水电工程勘测与设计要点1. 引言水利水电工程是指利用水能进行发电、蓄能、供水、灌溉、治理水患等工程项目。
在水利水电工程的勘测与设计过程中，需要考虑多个因素，以确保项目的顺利进行和工程质量的保证。
本文将介绍关于水利水电工程勘测与设计的要点。
2. 勘测要点2.1 地质勘察在水利水电工程的勘测中，地质勘察是一个重要的环节。
需要对工程区域的地质情况进行详细的调查和分析，包括地质构造、地层分布、岩性、地下水位等方面的内容。
通过地质勘察，可以预测地质灾害风险，确定工程建设方案，保证工程的安全性和稳定性。
2.2 水文勘测水文勘测是指对工程区域内水资源的调查和分析。
通过水文勘测可以了解水文地质条件、水资源的分布和利用状况等信息。
在水利水电工程的设计过程中，需要结合水文勘测结果确定水利工程的规模和设计参数，以满足工程的需求。
2.3 地形测量地形测量是指对工程区域地形地貌进行测量和分析。
通过地形测量可以获取工程区域的地形图、等高线图等数据，为工程设计提供准确的地形信息。
在水利水电工程的勘测与设计中，地形测量是一个重要的基础工作，可以用于确定工程布置、地形开挖等方面。
2.4 水质检测水质检测是指对工程区域内水体的化学组成进行分析和测试。
通过水质检测可以了解水体的污染程度、水质变化情况等信息。
在水利水电工程的设计中，水质检测是保证水利工程水质安全的重要环节。
需要对水质进行监测和评估，以制定适当的水处理方案。
2.5 水力勘测水力勘测是指对工程区域内水流及水压情况的测量和分析。
通过水力勘测可以了解水流速度、水压变化、水力条件等信息。
在水利水电工程的设计中，水力勘测为确定合理的水力参数和选取适当的水利设备提供依据。
3. 设计要点3.1 工程布局工程布局是指水利水电工程中各个建筑物、设备和管线的布置方式。
在设计过程中，需要考虑工程的功能、结构、可行性等因素，合理确定工程布局，以确保工程的运行效率和安全性。
3.2 结构设计结构设计是指水利水电工程中建筑物和设备的结构设计。
水利工程中的渠道设计与施工要点
水利工程中的渠道设计与施工要点水利工程中的渠道设计和施工是确保水资源正常流动和利用的关键环节。
正确的渠道设计和施工能够提高水资源的利用效率，确保工程的安全性和可持续性发展。
本文将介绍水利工程中渠道设计和施工的要点。
一、渠道设计要点1. 水流计算和水量预测：在渠道设计中，需要进行水流量的计算和水量的预测。
根据渠道流量和输水要求，合理确定渠道的尺寸和横断面形状，以确保水流的稳定和畅通。
2. 渠道布置：根据地形、土质和水流特点，合理选择渠道的布置方式。
通常可以选用直线段、缓弯曲段和紧弯曲段相结合的方式，以最大限度地减小水流阻力，提高渠道的输水能力。
3. 渠道横断面设计：渠道横断面的设计要考虑水位、底坡和渠顶宽度等因素。
根据水位变化和坡度变化，合理确定渠道的横断面形状和尺寸，以确保渠道的通水能力和抗冲刷能力。
4. 渠道挡水堤设计：在渠道设计中，需要设置挡水堤来防止水流泛滥和渗漏。
挡水堤的高度和厚度应根据水流速度、土质和渠道水位等因素确定，以确保渠道的安全性和稳定性。
5. 渠道建筑物设计：渠道设计中还包括渠道建筑物的设计，如渠首、渠中和渠尾等。
渠道建筑物的设计要考虑渠道的通水性、排水性和安全性，合理确定建筑物的尺寸和形状，以确保工程的稳定和可持续发展。
二、渠道施工要点1. 施工准备：在渠道施工前，需要进行充分的施工准备工作。
包括场地清理、地质勘察、水文测量和设备调试等，以确保施工的顺利进行。
2. 土方开挖与边坡处理：渠道施工中，需要进行土方开挖和边坡处理。
土方开挖要根据设计要求进行，同时注意防止边坡坍塌和土壤松散。
边坡处理要根据土壤类型和边坡高度进行，采取适当的支护措施，以防止边坡滑塌和坍塌。
3. 渠道结构物施工：渠道施工中还包括结构物的施工，如挡水堤和渠道建筑物等。
结构物的施工要按照设计要求进行，采用合适的材料和施工方法，以确保结构物的稳定和可靠。
4. 渠道防渗工程：为了防止渠道渗漏和水流损失，渠道施工中需要进行防渗工程。

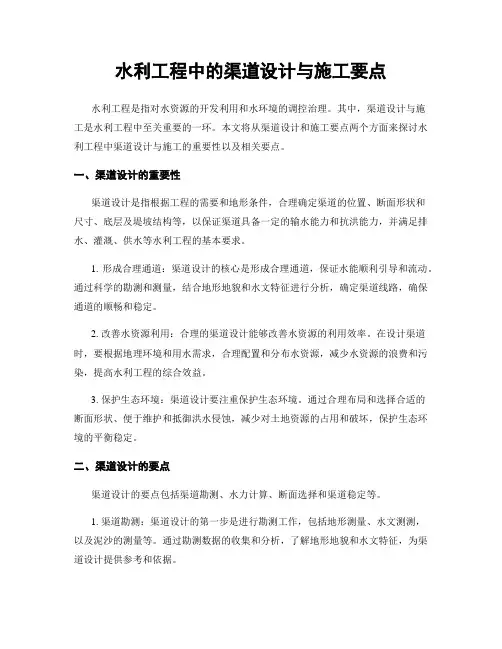

水利工程中的渠道设计与施工要点
水利工程中的渠道设计与施工要点水利工程是指对水资源的开发利用和水环境的调控治理。
其中，渠道设计与施工是水利工程中至关重要的一环。
本文将从渠道设计和施工要点两个方面来探讨水利工程中渠道设计与施工的重要性以及相关要点。
一、渠道设计的重要性渠道设计是指根据工程的需要和地形条件，合理确定渠道的位置、断面形状和尺寸、底层及堤坡结构等，以保证渠道具备一定的输水能力和抗洪能力，并满足排水、灌溉、供水等水利工程的基本要求。
1. 形成合理通道：渠道设计的核心是形成合理通道，保证水能顺利引导和流动。
通过科学的勘测和测量，结合地形地貌和水文特征进行分析，确定渠道线路，确保通道的顺畅和稳定。
2. 改善水资源利用：合理的渠道设计能够改善水资源的利用效率。
在设计渠道时，要根据地理环境和用水需求，合理配置和分布水资源，减少水资源的浪费和污染，提高水利工程的综合效益。
3. 保护生态环境：渠道设计要注重保护生态环境。
通过合理布局和选择合适的断面形状、便于维护和抵御洪水侵蚀，减少对土地资源的占用和破坏，保护生态环境的平衡稳定。
二、渠道设计的要点渠道设计的要点包括渠道勘测、水力计算、断面选择和渠道稳定等。
1. 渠道勘测：渠道设计的第一步是进行勘测工作，包括地形测量、水文测测，以及泥沙的测量等。
通过勘测数据的收集和分析，了解地形地貌和水文特征，为渠道设计提供参考和依据。
2. 水力计算：根据渠道的设计标准和水文特征进行水力计算，确定渠道的尺寸和断面形状。
水力计算要考虑渠道的输水能力和抗洪能力，以及渠道的流速和水位变化等因素。
3. 断面选择：渠道的断面形状决定了渠道的输水能力和水力特性。
在进行断面选择时，要综合考虑渠道的输水规模、水负荷和地形地貌等因素，选择合适的断面形状，以保证渠道的稳定和安全。
4. 渠道稳定：渠道设计的最终目标是保证渠道的稳定和安全运行。
在渠道设计中，必须考虑到渠道的便于维护性和抵御洪水侵蚀的能力。
采取一定的措施和工艺，如设置护坡、加固底床、选择适当的渠道材料等，提高渠道的稳定性和抗洪能力。
水利工程施工组织设计主要内容
水利工程施工组织设计主要内容
水利工程施工组织设计主要内容包括以下几个方面：
1. 工程概况说明：对水利工程的基本情况进行详细的描述，包括工程名称、位置、规模、功能及其重要性等。
2. 施工目标和要求：对水利工程施工的目标和要求进行规定，包括施工的时间进度、质量要求、安全要求等。
3. 施工方案：制定详细的施工方案，包括施工工艺流程、施工方法、施工顺序、施工技术要点等，确保施工过程符合工程要求。
4. 劳动力组织设计：确定施工期人员的数量和组织结构，制定合理的工作时间安排和人员配备计划，保证施工人员的工作效率和安全。
5. 设备和材料组织设计：确定所需设备和材料的种类和数量，制定合理的采购计划和使用方案，保证施工过程中设备和材料的供应和使用。
6. 安全生产组织设计：制定安全生产计划，确定安全生产组织结构，规定安全操作规程和安全防护措施，确保施工过程中的安全。
7. 质量控制组织设计：制定质量管理计划，确定质量控制组织结构，规定质量验收标准和测试方法，确保施工过程中的质量。
8. 环境保护组织设计：制定环境保护计划，确定环境保护组织结构，规定环境保护措施和监测方法，确保施工过程中的环境保护。
9. 施工机械组织设计：确定所需施工机械的种类和数量，制定合理的使用计划和维护措施，保证施工机械的正常运行。
10. 资金和物资组织设计：制定施工资金计划，确定物资采购计划和管理措施，保证施工过程中的资金和物资供应。
以上是水利工程施工组织设计的主要内容，通过科学合理的组织设计，可以确保施工过程的高效、安全、质量和环境保护。
农田水利工程设计与施工要点
农田水利工程设计与施工要点农田水利工程是指为了满足农田灌溉和排水需求而进行的一系列工程活动。
它的设计和施工至关重要，直接关系到农田的产量和农民的生活。
以下是农田水利工程设计和施工中需要注意的要点。
一、水资源调查和利用在开始设计农田水利工程之前，需要进行水资源调查，包括地形、水系、地下水位等方面的详细了解。
根据水资源的情况，确定合理的灌溉制度和排水方案，确保水资源的充分利用和合理分配。
二、灌溉系统设计灌溉是农田水利工程的核心，灌溉系统的设计关系到农田的灌溉效果和水资源的利用效率。
在设计灌溉系统时，需要考虑农田的土壤类型、坡度和作物需水量等因素，选择合适的灌溉方式，如喷灌、滴灌或沟灌等。
同时，要合理布置灌溉管网，确保水源充足、压力均匀，以满足各个灌溉区域的需水需求。
三、排水系统设计农田排水是防止水分积累、土壤盐碱化和病虫害滋生的重要环节。
在设计排水系统时，需要综合考虑农田的地形、土壤类型和降雨情况等因素。
常见的排水方式有开沟排水、管道排水和地下渠道排水等。
根据具体情况，选择合适的排水方式，并合理设置排水设施，以保证排水良好、土壤湿度适宜。
四、抗旱设施设计抗旱设施是为了应对干旱和水资源不足情况下的农田灌溉而建造的设施。
抗旱设施的设计要包括供水设备、水源井和储水池等。
为了最大限度地保障农田的灌溉需求，抗旱设施的设计要充分考虑水量供应和节约用水的因素，提高抗旱设施的运行效率。
五、施工管理农田水利工程的施工需要严格按照设计要求进行，确保施工质量和工期的达标。
施工过程中要选择合适的施工工艺和设备，根据具体情况，采取合理的施工方式。
在施工过程中，要加强对施工人员的培训和管理，确保工程的顺利进行。
六、工程验收和运维管理农田水利工程的验收是对工程质量和设计要求的检验，必须按照相关规定进行。
验收合格后，需要进行运维管理，对农田水利工程进行定期巡查和维护，确保其正常运行。
同时，根据实际情况，对农田水利工程进行合理的改进和优化，提升其效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水利工程设计要点第一章坝轴线（坝址）选择及枢纽布置一、坝轴线（坝址）的意义及选择1.1 坝轴线（坝址）的含义在准备修建水利水电枢纽工程的一定河段长度的地形平面图上，通常总要在其上找几条横越河流的几何线，以作为建坝的轴线（坝址）。
实际上水利水电枢纽的坝址所占的位置实际并不是一条线，而是具有一定的宽度的，除了布置坝体以外，还要布置其他的主要建筑物。
各种建筑物类型、特点的差异，以及不同的地形、地质条件和不同的设计水头要求的坝址宽度不一样。
(所以在地形图上所画的一条线实际上只是象征的、或者是最具有代表性的位置。
工程地质勘测时也不是只在一条线上工作，而是在已有的初步工程布置方案的基础上，根据需要在其一定的围进行勘测，不过在所定的轴线上进行的勘测工作更多更细些，如进行钻孔勘测等，并有地质剖面图等较详细的资料。
我们设计时就可在给定的几条坝轴线上，按设计要求来布置各种建筑物，以便进一步进行设计、计算和方案比较。
这些坝轴线（坝址）的存在，意味着在这几条轴线上或轴线附近，工程地质人员已经做了不少艰苦而又细致的工作，掌握了不少的资料的积累，认为是可以布置以坝为主体的主要建筑物，这个轴线就是坝体的轴线。
一般应有相应的几个坝轴线比较的方案。
特殊情况也会有可能发现原来所定的坝轴线（坝址）是不适合的，甚至也有在开工以后被迫放弃原来所定的坝轴线（坝址）的情况。
)坝轴线（坝址）的选择工作，随着设计阶段的不同而有不同的容，它也与工程地质勘测工作的容和深度密切相关。
选择坝轴线（坝址）的过程一般需要经过以下几个阶段：第一阶段——流域规划的技术经济报告阶段。
该阶段以整个河流流域为主要研究对象，确定河流开发的第一期工程和坝址地区，并初步选择全河流上可能的和合理的坝轴线（坝址），定出梯级开发中的各个枢纽工程的相应坝轴线（坝址）。
第二阶段——初步设计阶段。
根据流域规划设计成果，对准备要修建工程的地区，在原来选定的坝轴线（坝址）基础上，地质勘测及设计的工作面应由宽到窄，由全面到深入，通过技术经济比较，进一步选择确定几条具体的坝轴线。
第三阶段——技术设计阶段。
在技术经济比较的基础上，根据设计的深入和坝及其他主要建筑物的轮廓尺寸及合理布置，从地质条件，河谷宽度，下游消能条件，施工场地布置，建筑材料的开采、运输等方面进行比较，并进行适当的结构稳定计算和工程量的计算，最后通过技术经济的比较确定一条坝轴线和选定设计方案。
坝轴线的选定，并不是单纯的轴线本身和比较，而是与主要建筑物选型和枢纽平面布置紧密联系在一起的，因此坝轴线、坝型选择和水利水电枢纽工程的布置三者是相互联系的。
1.2 选择坝轴线（坝址）所需要的基本资料1.2.1 地形资料地形资料包括该坝址地区的实测地形图和河流地段的纵横断面图。
地图形的比例尺随设计阶段和工程的规模而有所不同，一般应有坝址处1/2000~1/1000的地形图，坝轴线处1/500~1/200的地形图。
1.2.2 工程地质资料工程地质资料包括坝址地区的地质平面图和剖面图。
一般需要有1/50000的库、坝区的路线地质测绘图、1/10000的坝址区工程地质测绘图。
图上及有关文件要能说明当地的岩层、岩性、覆盖层性质和基岩中的断层、节理、裂隙、其他缺陷的分布情况，以及基岩的透水情况，地下水等有关的资料，以便从宏观上掌握库、坝区的工程地质特点。
根据建筑物的规模和需要，应有按岩体不同类型选取有代表性的岩样进行物理力学试验和一定数量的野外原位测试（如抗剪、弹模、弹性抗力等试验）资料和岩体的渗水试验（压水、注水、抽水试验）资料。
1.2.3 水文气象资料水文气象资料包括（1）坝址地区附近的各种水文特性，如流域水文测站分布、观测项目、观测年限、主要水文站的控制特性和高程系统。
（2）水位、流速、泥砂等测验方法和测验精度。
（3）主要测站资料整编情况。
（4）水位及流量的资料、降雨量、径流、洪水（包括最大洪水）、枯水及河流泥砂的性质和数量等。
气象资料包括河流、坝址及库区及邻近地区气象台分布与观测情况，如气候、温度、降雨、风等气象特性资料。
1.2.4 建筑材料资料坝址及其附近地区的各种建筑材料的类型、分布、储量、运输条件、质量及物理力学性质等方面的资料。
1.2.5 其他当地的社会的自然经济情况、施工设备、技术力量以及地震等方面的有关资料等。
1.3 坝轴线（坝址）选择应考虑的问题1.3.1 地质条件良好的地质条件是保证枢纽工程安全运行的基本条件。
一般坝址区存在着地质缺陷也是不可避免的，如果能通过地基处理后，达到一定的稳定性和不透水性，仍属于好的地质条件。
对坝基地质的要求，也应随坝型和坝高而有所不同。
拱坝对两岸及坝基的地质条件要求最高，支墩坝，重力坝次之，而当地材料的土石坝则要求最低。
设计者需要掌握各种坝型的关键性的特点，以便能因地制宜地选好坝轴线（坝址）。
1.3.2 地形条件地形条件一般在相同的地质条件下，坝轴线选在河谷的狭窄段是较为有利的。
因为这样可以使坝顶轴线短，坝的工程量会少，造价会较低，但有时狭窄的河谷对泄水建筑物布置，施工场地和导流建筑物布置不利，所以选择坝轴线时，不但要考虑使工程量较小，还要考虑枢纽中各建筑物的布置和施工等条件。
不同的坝型对地形的要求不相同，应该分别对待不能一概而论。
例如拱坝要求河谷则越窄越好，而当地材料做的土石坝则要求河谷要有较宽的地方，而且要岸坡不太陡，附近有地势较低的马鞍形缺口，以便于布置溢洪道。
坝轴线的选择还应考虑下泄水流应尽可能和原河道的主流方向一致，以免造成河道及两岸的冲刷。
1.3.3 建筑材料建筑材料应查明当地材料的分布和储量，及开采条件，作为混凝土骨料的砂石料，应尽可能就地取材，减少运输费用。
1.3.4 施工条件选择坝轴线（坝址）应考虑施工导流建筑物布置，坝址下游附近应有较开阔的场地，便于布置和安排施工场地和对外交通。
1.3.5 综合效益综合效益应比较不同的坝轴线（坝址）位置对防洪、发电、灌溉、供水、航运等经济效益和社会效益的影响。
1、4 坝轴线（坝址）选择案例1.4.1 溪落渡坝轴线选择1、4、1 溪落渡坝轴线选择位于金沙江上游的溪落渡水电工程是一座以发电为主，兼有拦砂、防洪和改善下游航道条件等的综合利用效益的水利水电枢纽工程。
坝址区河道顺直，岸坡陡峻，坝基岩体多为玄武岩，整体块状结构，强度高，风化卸荷浅，工程具有“笮河谷、高拱坝、大泄量、多机组”的特点。
自1986年正式开始进行前期勘测设计工作，在该河段上选择了上、中、下三个坝址进行比较，1994年完成《溪落渡坝址选择研究报告》，1996年提交《溪落渡水电站予可行性研究报告》，并在选定的中坝址区进行了坝轴线比选阶段的勘测设计、工作，经过地形地质条件、枢纽布置、施工条件、总工程量、工程总投资等技术经济比较，确定了溪落渡水电工程的坝轴线。
1-1溪落渡坝轴线比较示意图表1-1溪落渡坝轴线比较坝轴线I坝轴线X坝轴线地形地质条件位于溪落渡峡谷中段，河道顺直，地形完整、岸坡陡峻。
抗力体部位河谷收敛，坝基岩体弱风化下限高程323.41~327m，建基面高程325m。
X坝轴线位于I坝轴线下游约175 m，河谷相对狭窄，其他地形地质条件与I坝轴线无明显差异。
抗力体部位河谷相对敞开，坝基岩体弱风化下限高程332m~341 m以上，有利于抬高建基面，减少边坡高度。
建基面高程325m。
枢纽布置建筑物由混凝土双曲拱坝，左右岸地下电站厂房，坝身泄水孔口为2表孔+6中孔+7深孔+左右岸泄洪隧洞。
坝体混凝土方量较X坝轴线多23万m3、基础开挖工程量较X坝轴线多52万m3。
坝轴线左岸距上游550m~650m高程之间宜布置电站进水口的缓坡台地约300m。
枢纽建筑物布置同I坝轴线。
需要处理抗力体尾部的强风化夹层，基础处理工程量约有增加。
X坝轴线下移，距上游550m~650m高程之间宜布置电站进水口的缓坡台地距离增加，但可以在大坝和电站进水口之间增设泄洪隧洞，缩短了泄洪隧洞的长度。
施工条件施工总进度与X坝轴差异不大。
施工导流方面，X坝轴线约优于I坝轴线。
总工程量坝体混凝土方量：717万m3基础开挖工程量：739万m3坝体混凝土方量：694万m3基础开挖工程量：687万m3工程总投资单位千瓦静态投资：2746.92元。
单位千瓦静态投资：2728.79元综合比较，X坝轴线稍优于I坝轴线，选择X坝轴线1.4.2 家峡水电站坝址选择家峡水电站是《黄河综合利用规划技术经济报告》（1954年）中列入第一期开发的工程之一。
1952年~1956年完成了初步设计的第一期——坝址选择阶段的工作。
在全长11.9km的家峡中选择了马六沟、河口、崖、红柳沟四个坝址进行了工程地质勘察工作。
图1-2家峡水电站坝址比较示意图表1-2 家峡水电站坝址选择比较项目坝址名称马六沟河口崖红柳沟河面宽度（m）42.5495749评价：河口坝址地质构造复杂，岩体完整性较差，岸边有顺河构造裂隙，卸荷的岸边剪切裂隙，对两岸坝肩稳定不利。
崖坝址河面较宽，两岸岩体受构造断裂切割比河口差，岩体透水性大，上游有坍塌体，下游有崖滑坡体，枢纽建筑物布置受影响，交通及施工场地条件也较差，故这两坝址不宜选用。
马六沟坝址河面窄，河床覆盖层薄，坝址岩石坚硬完整，构造裂隙简单、岩石弱风化深度浅，岩体透水性小，这些方面都优于红柳沟坝址，但交通及施工场地条件也较差，在同一正常蓄水时，发电水头比红柳沟坝址减少9m，库容少9亿m3，发电效益差。
红柳沟坝址河面较宽，河床覆盖层薄，岩石风化深度浅，岩体较坚硬，透水性小，有F69断层顺河向斜切河床，该断层错断了第三纪红层，但未见切过上覆的距今约15万年的晚更新世黄土，说明近数万年未活动，已趋于相对稳定，其破碎带在工程上是可以处理的。
红柳沟坝址天然材料运距、交通及施工场地条件优越，比马六沟坝址增加发电水头9m，增加装机容量20万KW，发电效益好。
图1-3家峡水电站红柳沟坝址剖面图经多次讨论、综合比较，选择红柳沟坝址为家峡水电站，1958年完成初步设计工作。
2、水利水电枢纽工程的布置水利水电枢纽工程的布置就是要合理地安排各个建筑物的相互位置。
坝址、坝型和枢纽布置是相互关联的，不同的坝轴线适于不同的坝型和枢纽布置方案，同一坝轴线也可以有不同的坝型和枢纽布置方案。
坝址、坝型和枢纽布置是一项综合性极强的复杂工作，需要在详尽研究坝址处的自然条件、枢纽及各建筑物的施工条件、运用条件、综合效益和发展远景及总投资造价等后，经过全面论证、综合比较后确定。
2.1 枢纽的布置时一般的布置原则2、1枢纽的布置时一般的布置原则（1）首先要选择好泄洪和导流建筑物的布置方式，它往往是确定枢纽布置的重要影响因素。
应保证泄洪建筑物进出口尽可能与河道主流方向一致，使其有足够的泄水能力，进口的水头损失最小。
上游水流的是否平直顺地流入进口，对表孔的流量系数影响较大，而侧面进水时流量系数要小3~5%，甚至更多，也影响进口后的流态，尽量避免侧面引水。
