实验七 功率方向继电器实验
继电器控制实验报告
继电器控制实验报告实验目的：掌握继电器的基本原理和控制方法，了解继电器在电路中的应用。
实验器材：继电器、电源、开关、电路板、导线等。
实验原理：继电器是一种能够根据外部信号来控制电路开关的电器设备。
它由电磁部分和机械部分组成。
当电流通过电磁线圈时，产生的磁场可以使机械部分产生位移，从而使继电器的触点打开或关闭，进而控制电路的导通和断开。
实验步骤：1. 将继电器连接到电路板上，注意接线的正确性。
2. 连接电源，调整电压到适当范围。
3. 连接开关和电路，使继电器能够响应开关信号。
4. 观察继电器的工作状态，确定触点的开和闭。
5. 测试不同信号下继电器的工作情况，记录实验数据。
实验结果：在实验中，我们使用了一个5V继电器，通过接线端子将其连接到电路板上。
在调整电压为5V后，我们连接了一个开关和一个12V电源。
当开关闭合时，电流通过继电器的线圈，产生磁场，使继电器的触点闭合。
当开关断开时，继电器的触点恢复原位，断开电路。
我们观察到在继电器闭合的状态下，电路中的导通电流变大，灯泡明亮，说明继电器可以起到调节电流的作用。
同时，在实验中我们还测试了不同的信号输入，如短时间的开关与长时间的开关，观察到继电器能够稳定地识别并响应这些不同的信号输入。
实验分析：继电器是一种常见的电器元件，在实际生活中得到广泛应用。
其主要作用是在外部信号控制下，切断或导通电路。
继电器可以实现电路的中断、转换和保护等功能。
在实验过程中，我们通过连接继电器到电路中，使其作为一个开关来控制电流的通断。
通过观察继电器的工作状态，我们可以判断其控制电路的正常与否。
实验中我们也发现，继电器可以很好地应对不同信号输入，在不同时间长度的开关操作下，继电器的触点能够稳定地打开或关闭。
继电器作为一种较为简单且可靠的控制设备，广泛应用于工业自动化控制、家用电器、电力系统等领域。
在实验中我们初步了解了继电器的原理和基本操作，为今后更深入地学习和应用继电器打下了基础。
继电器的实验报告
继电器的实验报告继电器的实验报告引言：继电器是一种电控开关装置，广泛应用于各种电气控制系统中。
它通过电磁原理实现电流的开关控制，具有可靠性高、寿命长等优点。
本实验旨在通过对继电器的实际操作，深入了解其工作原理和应用。
一、实验目的本实验旨在：1. 理解继电器的基本结构和工作原理；2. 掌握继电器的接线方法和使用技巧；3. 了解继电器在电路控制中的应用。
二、实验器材和原理1. 实验器材：- 继电器模块- 直流电源- 开关- 电阻- 电线2. 实验原理：继电器由线圈和触点组成。
当线圈通电时，产生的磁场可以吸引或释放触点，从而控制电路的通断。
继电器的工作原理基于电磁感应和电磁吸引原理，通过线圈中的电流来产生磁场，进而控制触点的状态。
三、实验步骤1. 连接电路：将直流电源的正负极分别接到继电器模块的正负极，将开关连接到线圈的两端，然后将继电器的触点与其他电器设备连接。
2. 实验观察：- 打开电源，观察继电器的工作状态。
当线圈通电时，触点是否吸合？触点吸合后，电路是否通断？- 通过改变开关的状态，观察继电器的响应。
当开关打开时，触点是否释放？电路是否断开？3. 实验记录：记录继电器的工作状态和观察结果，并进行分析。
四、实验结果与分析通过实验观察和记录，可以得出以下结论：1. 当线圈通电时，继电器的触点吸合，电路通断与开关状态相反。
这是因为线圈通电时产生的磁场吸引触点，使其闭合，从而使电路通断。
2. 当线圈断电时，继电器的触点释放，电路断开。
这是因为线圈断电后，磁场消失，触点失去吸引力，从而打开电路。
3. 继电器的工作可靠性高，能够承受较高的电流和电压。
因此，在电路控制中，可以使用继电器来实现对电器设备的远程控制和保护。
五、实验应用继电器在各个领域都有广泛的应用，例如：1. 工业控制系统：继电器可以用于控制机器设备的启停、电流的开关以及电路的保护。
2. 家庭电器：继电器可以用于空调、电视机等家电的远程控制。
3. 交通信号灯：继电器可以用于控制交通信号灯的开关和时间间隔。
继电器控制实验报告
继电器控制实验报告摘要：继电器作为一种常见的电气元件，在电路中广泛应用。
本实验旨在探究继电器的工作原理及其在控制电路中的应用。
通过搭建简单的继电器控制电路，我们研究了继电器在不同输入情况下的切换特性，并分析了其对电路稳定性的影响。
实验结果表明，继电器能够有效地将小功率信号转换为大功率信号，并且具有良好的传输特性，适用于各种自动控制系统中。
1. 引言继电器是一种电器开关装置，通过控制一个电磁线圈的电流，来控制另一个或多个电路的开闭。
它由电磁机构和电动触点组成，常用于自动控制系统、电力系统及仪表仪器等领域。
本实验旨在深入理解继电器的工作原理，并通过实验验证其在电路中的应用。
2. 实验原理2.1 继电器的工作原理继电器的工作原理基于电磁感应现象。
当继电器的电磁线圈中通有电流时，电流产生的磁场将使继电器的铁芯发生磁化，引起磁铁的吸引力，进而使触点发生作动。
利用这种原理，继电器可以将小电流信号转换为大电流信号，并且能够起到隔离、保护和自动控制的作用。
2.2 继电器的构造和型号继电器通常由铁芯、线圈、触点和外壳等部件组成。
根据其用途和工作特性的不同，继电器可以分为吸引式继电器、保持式继电器、交流继电器和直流继电器等多种型号。
其中，吸引式继电器是应用最广泛的一种类型，具有结构简单、使用方便等特点。
3. 实验过程3.1 实验材料- 继电器- 直流电源- 开关- 电阻- 连接线3.2 实验步骤1. 将继电器连接至直流电源，其中电源的正极连接于继电器的一个接线端，而电源的负极则接至继电器线圈的另一个接线端。
2. 连接开关电路。
将一个端子连接至继电器线圈的接线端，另一个端子通过电阻连接至电源的负极。
3. 打开电源，观察继电器的运行情况。
通过动作按钮控制开关，看到继电器的触点是否能够切换。
4. 使用示波器测量继电器在不同输入情况下的切换时间和稳定性。
记录相关数据，并进行分析。
4. 实验结果和分析在实验中，我们发现继电器在受到输入电流时能够正常运行，且触点切换时间短暂且稳定。
继电器工作原理与作用实验报告
继电器工作原理与作用实验报告一、实验目的本实验旨在深入了解继电器的工作原理和作用，通过实际操作，加深对继电器的理解。
二、实验材料1.继电器 x 12.直流电源 x 13.开关 x 14.电压表 x 15.电源线和连接线若干三、实验步骤1.将继电器、直流电源、开关和电压表依次连接起来，保证连接线的接触良好。
2.打开直流电源，调节电压到合适的值。
3.操作开关，观察继电器的工作情况，并记录电压表显示的数值。
4.反复操作开关，观察继电器的作用。
四、实验原理继电器是一种电气控制器件，通过小电流控制大电流的开关。
当控制电路通电时，通过激磁产生的磁场使得触点闭合或分开，实现控制电路的通断。
继电器主要由电磁铁和触点组成，电磁铁激磁后产生磁场，磁场的作用使得触点动作。
五、实验结果与分析通过实验观察发现，当开关闭合时，继电器中的触点闭合，电路通电；当开关断开时，继电器中的触点分开，电路断开。
实验结果表明继电器在电路中起到了控制开关的作用，实现了电路的自动控制。
六、实验结论通过本次实验，我们深入了解了继电器的工作原理和作用，了解了继电器在电路中的重要作用，实现了电路的控制和自动化操作。
七、实验心得通过实验，我对继电器的工作原理有了更深入的了解，也提高了实际操作的能力。
实验过程中需要注意电路连接的准确性和安全性，保证实验顺利进行。
八、参考资料1.《电工技术基础》，xxx 著，xxx 出版社，xxx 年。
2.《继电器原理与应用》，xxx 著，xxx 出版社，xxx 年。
以上为本次继电器工作原理与作用实验的报告。

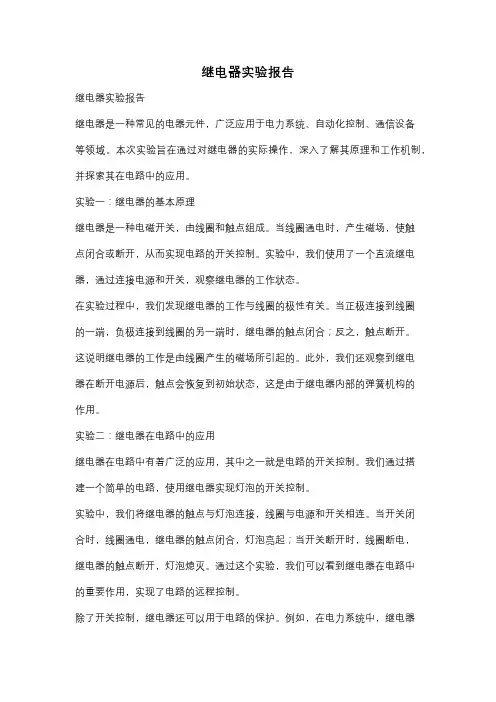

继电器实验报告
继电器实验报告继电器实验报告继电器是一种常见的电器元件，广泛应用于电力系统、自动化控制、通信设备等领域。
本次实验旨在通过对继电器的实际操作，深入了解其原理和工作机制，并探索其在电路中的应用。
实验一：继电器的基本原理继电器是一种电磁开关，由线圈和触点组成。
当线圈通电时，产生磁场，使触点闭合或断开，从而实现电路的开关控制。
实验中，我们使用了一个直流继电器，通过连接电源和开关，观察继电器的工作状态。
在实验过程中，我们发现继电器的工作与线圈的极性有关。
当正极连接到线圈的一端，负极连接到线圈的另一端时，继电器的触点闭合；反之，触点断开。
这说明继电器的工作是由线圈产生的磁场所引起的。
此外，我们还观察到继电器在断开电源后，触点会恢复到初始状态，这是由于继电器内部的弹簧机构的作用。
实验二：继电器在电路中的应用继电器在电路中有着广泛的应用，其中之一就是电路的开关控制。
我们通过搭建一个简单的电路，使用继电器实现灯泡的开关控制。
实验中，我们将继电器的触点与灯泡连接，线圈与电源和开关相连。
当开关闭合时，线圈通电，继电器的触点闭合，灯泡亮起；当开关断开时，线圈断电，继电器的触点断开，灯泡熄灭。
通过这个实验，我们可以看到继电器在电路中的重要作用，实现了电路的远程控制。
除了开关控制，继电器还可以用于电路的保护。
例如，在电力系统中，继电器可以用于监测电流、电压等参数，一旦超过设定值，继电器会自动断开电路，起到保护作用。
此外，继电器还可以用于电路的时序控制、电机的启动等。
实验三：继电器的特点和注意事项继电器作为一种常见的电器元件，具有一些特点和需要注意的事项。
首先，继电器的线圈需要匹配电源的电压，否则无法正常工作。
此外，线圈的功率也需要根据实际需求进行选择，过大或过小都会影响继电器的工作。
其次，继电器的触点有一定的寿命，需要定期检查和更换。
触点的负载能力也需要根据实际情况进行选择，过大的负载会导致触点烧毁。
另外，继电器在使用过程中需要注意防护措施，避免触电和短路等事故。
方向保护
功率方向电流保护实验一、实验目的1．熟悉相间短路功率方向电流保护的电路结构和工作原理。
2．掌握功率方向电流保护的基本特性和整定试验方法。
二、预习与思考1．为什么在多电源形式电网或单电源环形电网中，功率方向电流保护才能确保切除故障网络动作的选择性和动作的可靠性。
2．功率方向电流保护在多电源网络中什么情况下称为正方向？什么情况下称为反方向？为什么它可以只按正方向保证选择性的条件选择动作电流？3．方向电流保护是否存在死区？死区可能在什么位置发生？如何从功率方向继电器特性实验的参数结合本实验进行分析？4．功率方向电流保护广泛应用在电压为35KV及以下的电网中和110KV ~220KV的电网中分别作为什么保护？三、原理说明1．为什么需要功率方向闭锁在单侧电源辐射形网络中，各断路器和保护装置都是安装在被保护线路靠近电源的一侧。
在发生故障时，它们都是在短路功率从母线流向被保护线路的情况下，按选择性的条件来协调配合工作的。
这里所讲的短路功率，一般指短路时某点电压与电流相乘所得到的感应功率，在无串联电容也不考虑分布电容的线路上短路时，认为短路功率从电源流向短路点。
随着电力系统的发展和用户对供电可靠性的提高，现代的电力系统实际上都是由多电源组成的复杂网络。
对此，上述简单保护方式，已不能满足系统运行的要求。
图5-1所示为双侧电源网络，图中“→”表示短路时电源流向短路点的短路电流及短路功率的方向。
在该网络中，由于两侧都有电源，因此在每条线路的两端均需装设断路器和保护装置。
假设电源E B 不存在，则发生短路时，保护1、2、3、4、A就是一个由电源E A 供电的单侧电源辐射式电网，它们之间的选择性是能够满足的。
其过电流保护按图中t = f( L )时限特性实线部分配合工作。
如电源E A不存在，保护5、6、7、8、B同样也能保证动作的选择性，此时它们由电源E B供电。
其过流保护按图中阶梯时限特性的虚线部分配合工作。
图5-1 两侧电源供电网络当两个电源同时存在，d-1点发生短路时，按照选择性的要求，应由距故障点最近的保护3和7动作切除故障。
功率方向继电器特性实验
实验三功率方向继电器特性实验一、实验目的1.学会运用相位测试仪测量电流和电压之间相角的方法。
2.掌握功率方向继电器的动作特性、接线方式及动作特性的实验方法。
3.研究接入功率方向继电器的电流、电压的极性对功率方向继电器的动作特性的影响。
二、实验内容本实验需使用JTC-III型继电器特性测试台。
请仔细阅读本指导书中的有关内容。
本实验所采用的实验原理接线如图所示。
图中，380V交流电源经调压器和移相器调整后，由BC相分别输入功率方向继电器的电压线圈，A相电流输入至继电器的电流线圈，注意同名端方向。
1.熟悉LG-11功率方向继电器的原理接线和相位仪的操作接线及实验原理。
认真阅读LG-11功率方向继电器原理图，完善实验原理接线图，即在图上画出LGJ中的接线端子号和所需测量仪表接法及出口信号回路。
2.线路接线，用相位仪检查接线极性是否正确。
相位仪调至0度合上电源开关加1安电流，20V电压观察相位读数是否正确。
若不正确且相差1800左右，则说明输入电流和电压有一个极性接反。
3.继电器是否有潜动现象电压潜动测量：将电流回路开路，对电压回路加入110V电压；测量潜动观测点间电压，若小于0.1V，则说明无电压潜动。
4.用实验法测LG-11整流型功率方向继电器角度特性,并找出继电器的最大灵敏度和最小动作电压。
a.保持电流为1A，摇动移相器，在给定的电压下找到使继电器动作（指示灯由不亮变亮）的两个临界角度， .b.依次降低电压值，测量在不同电压情况下，使继电器动作的，，并记录在表中.c.逐步降低电压，找出使继电器动作的最小动作电压。
d.绘出功率方向继电器角度特性。
e.计算继电器的最大灵敏度和动作区。
三、实验原理接线表1 灵敏度测试实验数据（保持电流I=1A）实验四方向阻抗继电器特性实验一、实验目的1.测量方向阻抗继电器的静态特性，求取最大灵敏角。
2.测量方向阻抗继电器的静态特性，求取最小精确工作电流。
3.研究记忆回路和引入第三相电压的作用。
继电器的实验报告
一、实验目的1. 了解继电器的基本分类、结构和工作原理。
2. 熟悉常用继电器的特性和应用。
3. 掌握继电器实验的基本步骤和操作方法。
4. 培养动手能力和实验技能。
二、实验原理继电器是一种电控制器件，用于自动或半自动地控制电路的通断。
它主要由线圈、铁芯、衔铁、触点等部分组成。
当线圈通过电流时，铁芯产生磁性，吸引衔铁，使触点闭合或断开，从而实现电路的通断控制。
三、实验设备1. 继电器实验台2. 交流电源3. 电流表4. 电压表5. 阻值可调电阻6. 开关7. 导线四、实验步骤1. 接线：根据实验电路图，将继电器、电阻、开关、电源等元器件连接好，确保连接正确无误。
2. 调节电阻：将电阻的滑动触头置于中间位置，调节电阻值，使电流表读数为零。
3. 通电实验：1. 闭合开关，使线圈通电。
2. 观察继电器动作情况，记录电流表和电压表的读数。
3. 断开开关，使线圈断电。
4. 观察继电器复位情况，记录电流表和电压表的读数。
4. 改变电阻值：重复步骤3，改变电阻值，观察继电器动作情况和电流、电压变化。
5. 更换继电器：更换不同型号的继电器，重复步骤3和4，比较不同继电器的特性和性能。
五、实验结果与分析1. 实验现象：当线圈通电时，继电器动作，触点闭合；断电时，继电器复位，触点断开。
2. 数据分析：1. 当电阻值较小时，电流表读数较大，继电器动作电流较小；当电阻值较大时，电流表读数较小，继电器动作电流较大。
2. 不同型号的继电器，其动作电流和复位电流有所不同，性能有所差异。
六、实验结论1. 继电器是一种常用的电控制器件，具有结构简单、可靠性高、控制范围广等优点。
2. 继电器的工作原理是利用线圈通电产生的磁场吸引衔铁，使触点闭合或断开，从而实现电路的通断控制。
3. 通过实验，掌握了继电器实验的基本步骤和操作方法，了解了不同型号继电器的特性和性能。
七、实验心得1. 实验过程中，要注意安全，防止触电事故发生。
2. 实验操作要规范，确保实验结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七 功率方向继电器实验一．实验目的1．学会运用相位测试仪测量电流和电压之间相角的方法。
2．掌握功率方向继电器的动作特性，接线方式及动作特性的试验方法。
3．研究接入功率方向继电器的电流、电压的极性对功率方向继电器的动作特性的影响。
二．LG-11型功率方向继电器简介1．LG-11整流型功率方向继电器的工作原理LG-11型功率方向继电器是目前广泛应用的整流型功率方向继电器，其比较幅值的两电气量动作方程为：m y m K m y m K U K I K U K I K ⋅⋅⋅⋅⋅⋅⋅⋅-≥+继电器的接线图如图7-1所示，其中图（a ）为继电器的交流回路图，也就是比较电气量的电压形成回路，加入继电器的电流为m I ⋅，电压为m U ⋅。
电流m I ⋅通过电抗变压器DKB 的一次绕组W1，二次绕组W2和W3端钮获得电压分量m K I K ，它超前电流m I ⋅的相角就是转移阻抗R K 的阻抗角 k ，绕组W4用来调整 k 的数值，以得到继电器的最大灵敏角。
电压m U ⋅经电容C1接入中间变压器YB 的一次绕组W1，由两个二次绕组W2和W3获得电压分量m K U K ⋅⋅，m U y K ⋅⋅超前m U ⋅的相角为90度。
DKB 和YB 标有W2的两个二次绕组的联接方式如图所示，得到动作电压m y m K U K I K ⋅⋅⋅⋅+，加于整流桥BZ1输入端；DKB 和YB 标有W3的二次绕组的联接方式如图所示，得到制动电压m y m K U K I K ⋅⋅⋅⋅-，加于整流桥BZ2输入端。
图（b ）为幅值比较回路， 它按循环电流式接线，执行元件采用极化继电器JJ 。
继电器最大灵敏度的调整是利用改变变压器DKB 第三个二次绕组W4所接的电阻值来实现的。
继电器的内角 =090- k ，当接入电阻R3时，阻抗角 k =060， =030；当接入电阻R4时， k =045， =045。
因此，继电器的最大灵敏度αϕ-=res ，并可以调整为两个数值，一个为-030，另一个为-045。
当在保护安装处于正向出口发生相间短路时，相间电压几乎将降为零值，这时功率方向继电器的输入电压0≈⋅m U ，动作方程为m K I K ⋅⋅=m K I K ⋅⋅，即B A U U ⋅⋅=。
由于整流型功率方向继电器的动作需克服执行继电器的机械反作用力矩，也就是说必须消耗一定功率（尽管这一功率的数值不大）。
因此，要使继电器动作，必须满足A U⋅>B U ⋅的条件。
所以在0≈⋅m U 的情况下，功率方向继电器动作不了。
因而产生了电压死区。
图7-1 LG-11功率方向继电器原理接线图为了消除电压死区，功率方向继电器的电压回路需加设“记忆回路”，就是需要电容C1与中间变压器YB 的绕组电感构成对50Hz 串联谐振回路。
这样当电压U m 突然降低为零时，该回路中电流I m 并不立即消失，而是按50Hz 谐振频率，经过几个周波后，逐渐衰减为零。
而这个电流与故障前电压U m 同相，并且在谐振衰减过程中维持相位不变。
因此，相当于“记住了”短路前的电压的相位，故称为“记忆回路”。
由于电压回路有了“记忆回路”的存在，当加于继电器的电压0≈⋅m U 时，在一定的时间内YB 的二次绕组端钮有电压分量m y U K ⋅⋅存在，就可以继续进行幅值的比较，因而消除了在正方向出口短路时继电器的电压死区。
在整流比较回路中，电容C2和C3主要是滤除二次谐波，C4用来滤除高次谐波。
2．功率方向继电器的动作特性继电器的动作特性如图7-2所示，临界动作条件为垂直于最大灵敏线通过原点的一条直线，动作区为带有阴影线的半平面范围。
最大灵敏线是超前m U ⋅为 角的一条直线。
电流m I ⋅的相位可以改变，当m I ⋅与最大灵敏线重合时，即处于灵敏角αϕ-=se n 情况下，电压分量图7-2 功率方向继电器动作特性图7-3 功率方向继电器的角度特性图7-4 功率方向继电器的伏安特性 m K I K ⋅⋅与超前m U 为090相角的电压分量m y U K ⋅⋅相重合。
通常功率方向继电器的动作特性还有下面两种表示方法：（1）角度特性：表示I m 固定不变时，继电器起动电压()m r pu f U ϕ=..的关系曲线。
理论上此特性可用图7-3表示，其最大灵敏度为αϕ-=sen 。
当 k =060时，sen ϕ=-030，理想情况下动作范围位于以sen ϕ为中心的±090以内。
在此动作范围内，继电器的最小起动电压min ...r pu U 基本上与 r 无关，当加入继电器的电压r U <min .pur U 时，继电器将不能起动，这就是出现“电压死区”原因。
（2）伏安特性：表示当m ϕ=sen ϕ固定不变时，继电器起动()m r pu I f U =...的关系曲线。
在理想情况下，该曲线平行于两个坐标轴，如图7-4所示，只要加入继电器的电流和电压分别大于最小起动电流min ...r pu I 和最小起动电压min ...r pu U 继电器就可以动作。
其中min ...r pu I 之值主要取决于在电流回路中形成方波时所需加入的最小电流。
在分析功率方向继电器的动作特性时，还要考虑继电器的“潜动”问题。
功率方向继电器可能出现电流潜动或电压潜动两种。
所谓电压潜动，就是功率方向继电器仅加入电压m U ⋅时产生的动作。
产生电压潜动的原因是由于中间变压器YB 的两个二次绕组W3、W2的输出电压不等，当动作回路YB 的W2端电压分量m y U K ⋅⋅大于制动回YB 的W3端电压分量m y U K ⋅⋅时，就会产生电压潜动现象。
为了消除电压潜动，可调整制动回路中的电阻R3，是I m =0时，加于两个整流输入端的电压相等，因而消除了电压潜动。
所谓电流潜动，就是功率方向继电器仅通过电流m I ⋅ 产生的动作。
产生电流潜动的原因是由于电抗变压器DKB 两个二次绕组W2、W3的电压分量m K I K ⋅⋅不等，当W2电压分量m K I K ⋅⋅大于W3端电压分量m K I K ⋅⋅（也就是动作电压大于制动电压）时，就会产生电流潜动现象。
为了消除电流潜动，可调整动作回路中的电阻R1，使m U =0时，加于两个整流桥输入端的电压相等，因而消除了电流潜动。
发生潜动的最大危害是在反方向出口处三相短路时，此时0≈m U ，而I m 很大，方向继电器本应将保护装置闭锁，如果此时出现了潜动，就可能使保护装置失去方向性而误动作。
3．相间短路功率方向继电器的接线方式由于功率方向继电器的主要任务是判断短路功率的方向，因此，对其接线方式应提出如下要求。
图7-5（1）正方向任何形式的故障都能动作，而当反方向故障时则不动作。
（2）故障以后加入继电器的电流r I ⋅和电压r U ⋅应尽可能地大一些，并尽可能使r ϕ接近于最灵敏角sen ϕ，以便消除和减小方向继电器的死区。
为了满足以上要求，功率方向继电器广泛采用的是90°接线方式，所谓90°接线方式是指在三相对称情况下，当1cos =ϕ时，加入继电器的电流如A I ⋅和电压BC U ⋅相位差90°。
如图7-5所示，这个定义仅仅是为了称呼的方便，没有什么物理意义。
采用这种接线方式时，三个继电器分别接于A I ⋅、BC U ⋅、，B I ⋅、CA U ⋅和C I ⋅、AB U ⋅而构成三相式方向过电流保护接线图。
在此顺便指出，对功率方向继电器的接线，必须十分注意继电器电流线圈和电压线圈的极性问题，如果有一个线圈的极性接错就会出现正方向拒动，反方向误动的现象。
三、实验设备本实验所采用的实验原理接线如图7-6所示。
图中，380V交流电源经调压器和移相器调整后，由BC相分别输入功率方向继电器的电压线圈，A相电流输入至继电器的电流线圈，注意同名端方向。
1.熟悉LG-11功率方向继电器的原理接线和相位仪的操作接线及试验原理。
图7-6 实验原理接线图移相器的输出信号从EPL-17A面板的移相输出端Bφ、Cφ引出，送至相位仪和功率方向继电器的电流信号从EPL-20A面板下部的单相调压器3、4端引出，电压信号则根据电压的大小或直接从Bφ、Cφ引出，或经过EPL-20A的T1降压变压器引出。
图中用虚线特别标明。
2．按实验线路接线，图中○7、○8分别和T1变压器的1、2端连，和T1变压器的3、4端断开。
并检查确认两个调压器的旋钮处于逆时针到底位置。
(1) 用相位仪检查接线极性是否正确。
将移相器调至0°，依次合上220V电源和电秒表船形开关，按下线路电源控制“闭合”开关，同时顺时针缓慢调节EPL-20A的单相调压器和桌面上的三相调压器，观察电压表和电流表的读数，当电流为1A，电压为20V时，观察分析相位仪读数是否正确，若不正确，则说明输入电流和电压相位不正确，分析原因，并改正。
(2) 检查功率继电器是否有潜动现象电压潜动测量：将电流回路开路，可通过断开5Ω电阻和变压器T2的3端连接实现。
调节桌面上的三相调压器对电压回路加入110V电压，用万用表测量极化继电器KP两端之间电压（EPL-10面板的9、10端），若小于0.1V，则说明无电压潜动。
3．用实验法测LG-11整流型功率方向继电器角度特性Upu=f( ),并找出继电器的最大灵敏度角和最小动作电压。
按实验线路接线，图中○7、○8分别和T1变压器的1、2端连，和T1变压器的3、4端断开。
并检查确认两个调压器的旋钮处于逆时针到底位置。
(1) 顺时针调节EPL-20A的单相调压器，使电流表的读数为1A，并在以后的实验中保持不变。
(2) 顺时针调节桌面上的三相调压器旋钮，使交流电压表的读数为100V，观察光示牌的动作情况：(a) 若光示牌亮，则顺时针摇动移相器手柄，同时观察相位仪的读数，读出当光示牌从亮到灭时，相位仪的角度（临界角度ϕ1）并填入表7-1，然后继续逆时针摇动手柄，直至光示牌重新亮，再反方向缓慢摇动手柄，读出当光示牌再次灭时相位仪的读数（临界角度ϕ2）。
(b) 若光示牌灭，可参考上述方法，分别读出两个临界角度ϕ1和ϕ2。
(3) 逆时针调节桌面上的三相调压器旋钮，当电压分别为80V、50V、30V、20V，按照前述方法，摇动移相器手柄，观察相位仪和光示牌的动作情况，读出两个临界角度ϕ1和ϕ2，填入表5-1中。
(4) 改变接线方式，断开⑦、⑧和T1变压器1、2端的连接，分别将⑦、⑧和T1变压器3、4端的连接。
然后调节三相调压器，当电压表读数分别为10V、5V、2.5V、2V时，继电器动作的临界角度ϕ1和ϕ2。
注意：①由于电压低时，改变电压对临界角度ϕ1和ϕ2的影响较大，所以要求尽可能在摇动移相器手柄时，同时调节三相调压器旋钮，使输出电压保持不变。
②由于相位仪要求一定的输入电压（当电压信号太低时，会对相位仪的稳定性产生影响）。
