普桑轿车仪表、灯光图解
东营科目三驾考老普桑灯光考试详解
东营科目三驾考灯光考试详解目前在山东省东营市科目三驾考共有四种车型（箱式轿车）：新普桑、东风雪铁龙 C-Elysee，老普桑，捷达。
本文主要介绍老普桑的灯光考试操作。
本文部分图文摘自网络，没有商业目的。
在此对原作者表示感谢！老普桑老普桑驾驶室结构如下图，灯光考试只需要注意红色文字框所指示的开关。
灯光开关位置关系（三个位置）：夜间在没有路灯，照明不良条件下行驶请将前照灯变换成远光打开前照灯远光灯将灯光控制开关向左打两档（向左按到底），则灯光开关接通。
近光灯也就亮了。
此时表盘内没有灯光指示将保持灯光控制开关向左按到底。
向上扳一下转向灯变光开关，则远光灯亮。
此时表盘内远光灯指示亮开启前照灯操作：全部打向右边：灯光关向左打一档：示廓灯、后位灯工作向左打两档：前照灯工作开关开通全部打向左边：前后雾灯关向右打一档：前雾灯亮向右打两档：前后雾灯亮对灯光考试而言，上下扳动，是一个复位开关，即扳一下它又恢复到原来的位置。
往前（外侧）扳一下，右转向灯亮。
往后（内侧）扳一下，左转向灯量。
危险报警灯（两个位置）：雾灯位置关系（三个位置）：向左打到位： 危险报警灯关闭向右打到位：危险报警灯开启转向灯变光开关：远近灯光交替夜间通过急弯、人行横道，夜间通过没有交通信号灯的路口，夜间通过山路、拱桥夜间在道路上发生交通事故妨碍交通又难以移动雾天行驶关闭所有灯光提示：只要听见“通过”，则远近光交替近光灯此时表盘内没有灯光指示连续向上扳两下转向灯变光开关。
将灯光控制开关打到向左一档，示廓灯、后位灯亮同时将危险报警灯开关向右打到底在远光灯亮的基础上，向上扳一下转向灯变光开关，则近光灯亮。
夜间在窄路与非机动车会车、夜间与机动车会车、夜间同方向近距离跟车行驶注意：考试时要求关闭所有灯光，则必须确保关闭灯光和警示灯三个开关都关到位，否则不合格，扣100分。
保持灯光控制开关向左打到底雾灯开关向右打到底，前后雾灯都亮危险报警灯向右打到底注意： 三个开关都到位才行。
大众汽车仪表盘指示灯图解
大众汽车仪表盘指示灯图解今天的文章为大家介绍一下仪表盘上的指示灯。
开过车的人都知道，当启动车辆时，仪表盘上会跳出来一大堆眼花缭乱的的指示灯。
可能很多人都认不全这些指示灯，其实每辆车的官方手册中都有对这些指示灯的注释，如果不喜欢看说明书的朋友，不妨看看我们这片图文并茂的介绍。
之前我的同事也写过关于指示灯的文章（点击这里查看原文），但由于各个品牌的指示灯设计的有所差异，所以这次我们就按品牌来详细介绍一下这些指示灯是什么意思。
下面文章中的指示灯大家都可以从大众旗下的车型中看到。
● 常用指示灯这些指示灯是我们用车时最常见的，也是最常用的几种指示灯。
不过，有的朋友开车时就是不知道这些灯代表什么意思。
安全带未系报警灯：这个我想大概大家都知道。
现在很多车型不止有安全带未系提示灯，还配有提示音，这大大降低了人们忘记系安全带的机率。
不过有些司机总是存有侥幸心理认为不会出事或系着安全带难受，就从来不系安全带，更有甚者，还使用安全带卡扣，这种对自己和他人不负责任的行为我们严重谴责！关于不使用安全带的危害，我的同事之前也写过介绍文章（点击这里查看原文），有兴趣的朋友不妨去看一看。
制动系统报警灯：有很多朋友开车时，都不注意这个报警灯，以为松开了手制动，车能走起来就没事了。
如果手制动没有完全松开就开车上路，那会对手制动系统有很大的损耗，也会增加车主保养、维修制动系统的成本。
而除了手制动没有完全松开，该灯还代表制动液储量不足和制动系统发生故障。
如果正常行驶时该灯亮起，先检查手制动是否完全松开，如果不是那里的问题，就应该检查一下制动液是否充足或制动系统有没有故障。
车门或行李厢盖未关提示灯：当车门打开时这个提示灯就会亮起，直到车门被关严它才会熄灭。
关于车门没关严就开车上路的危害，编辑想让大家看一看下面的视频：更多精彩视频，尽在汽车之家视频频道在视频中第15秒，一辆白色轿车在掉头的时候发生了右后车门打开的情况，初步分析是车门没有关好，而在离心力的作用情况下把车门甩开。
汽车仪表盘指示灯含义及图文解析
电瓶指示灯
显示蓄电池工作状态的指示灯。
接通电门后亮起，发动机启动后熄灭。
如果不亮或长亮不灭应立即检查发电机及电路。
燃油指示灯
提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯
显示风挡清洗液存量的指示灯。
如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。
添加清洁液后，指示灯熄灭。
电子油门指示灯
本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。
前后雾灯指示灯
该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。
转向指示灯
转向灯亮时，相应的转向灯按一定频率闪烁。
按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭。
安全带指示灯
显示安全带状态的.指示灯，按照车型不同，灯会亮起数秒进行提示，或者直到系好安全带才熄灭，有的车还会有声音提示。
O/D挡指示灯
O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。
内循环指示灯
该指示灯是用来显示车辆空调系统的工作状态，平时为熄灭状态。
当打开内循环按钮，车辆关闭外循环时，该指示灯自动点亮。
示宽指示灯
示宽指示灯是用来显示车辆示宽灯的工作状态，平时为熄灭状态，当示宽灯打开时，该指示灯随即点亮。
驾考车型桑塔纳志俊部分使用说明(图文版)
概览图此总体概览用来帮助您迅速熟悉各种仪器、仪表和控制设备。
序号名称页码① 车门内开扳手②电动外后视镜调节旋钮 .................. 1-21③出风口. .................................................. 1-32④灯光开关............................................... 1-16⑤转向信号灯和变光拨杆 .................. 1-18⑥ 方向盘－驾驶员正面安全气囊.................. 2-16－喇叭车内后视镜............................................... 1-20杂物盒* ............................................. 1-28前排乘员侧储物箱................................ 1-28空调设备－手动空调的控制器* .......................1-30－自动空调的控制器* .......................1-33电动车窗玻璃升降器 ........................... 1-16点烟器*和烟灰盒................................... 1-27换档杆－5档手动变速器................................... 1-41－4档自动变速器* .............................1-42油门踏板制动踏板■鉴于配置的组合方案多种多样。
因而您所购车辆操纵部件的选件范畴和配置可能与您在概览图中的有所不同。
1）对于已由厂方配置收音机、CD-换碟机和MP3播放器的车辆单独提供操作说明书。
而在自行装配的情况下，则要对“附件、改动和更换配件”标题下有关更改和零部件替换以及“安装收放机”标题下有关装配和“无线电设备”章节予以注意。

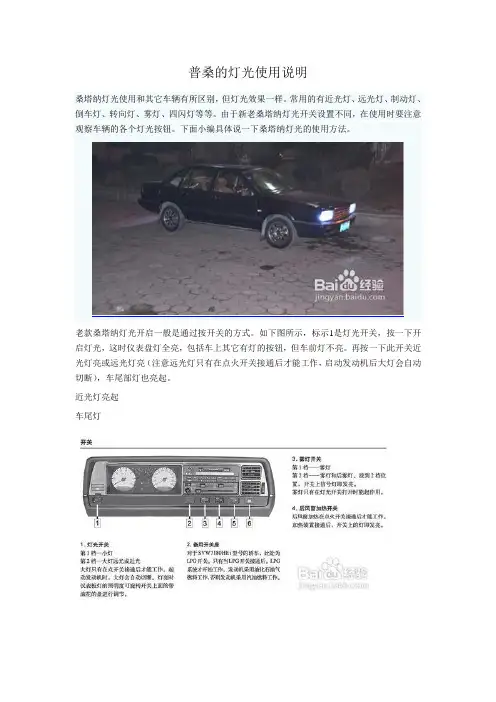

普桑的灯光使用说明
普桑的灯光使用说明桑塔纳灯光使用和其它车辆有所区别，但灯光效果一样。
常用的有近光灯、远光灯、制动灯、倒车灯、转向灯、雾灯、四闪灯等等。
由于新老桑塔纳灯光开关设置不同，在使用时要注意观察车辆的各个灯光按钮。
下面小编具体说一下桑塔纳灯光的使用方法。
老款桑塔纳灯光开启一般是通过按开关的方式。
如下图所示，标示1是灯光开关，按一下开启灯光，这时仪表盘灯全亮，包括车上其它有灯的按钮，但车前灯不亮。
再按一下此开关近光灯亮或远光灯亮（注意远光灯只有在点火开关接通后才能工作，启动发动机后大灯会自动切断），车尾部灯也亮起。
近光灯亮起车尾灯按下老式仪表盘上的标示3按钮，雾灯打开；再按一下后雾灯打开（找到2档位置，开关上信号灯即发亮）。
另外，找到红色按钮按一下即可打开四闪（即警示灯）灯开关（见下图红箭头所指处）。
除了以上灯光需要按键操作外，开启左转向灯和远近光灯交替都需要拨动方向盘左下方的开关。
往下拨动是开启左转向灯，往上拨动开启右转向灯。
向我们胸前拨一下是闪灯（远近灯光交替开启），向相反方向拨动是开启远光灯。
注意这些灯光的开启新老款桑塔纳是一样的，下面不再赘述。
新桑塔纳灯光开关选用的是扭动式的。
如下图所示，当前按钮处在关闭位置，所有灯光不亮。
向右扭动一格到示宽灯开关位置，仪表盘以及车里其它按键灯亮起；再向右一格开启大灯开关，但此时近光灯亮，要开启远光灯可参考步骤3，即向后拨动开关；再向右是调节仪表盘亮度的；再回到灯光关闭位置，向左扭动到前后雾灯处，即可开启雾灯。
近光灯雾灯警示灯（四闪灯）开启按钮在空调出风口下面。
按一下即可开启，四个灯开始闪烁。
刹车制动灯和倒车灯新老款桑塔纳都一样，踩刹车时制动灯亮，倒车时倒车灯亮。
但是新款桑塔纳（如志俊）只有一个倒车灯。
而老款的桑塔纳有两个倒车灯。
刹车灯+制动灯亮。
汽车车内指示灯大全
老司机也不一定认全，车内指示灯世达来扫盲！汽车的车内的指示灯越来越多，有些应用较少，所以不少老司机也发懵！但指示灯是对驾驶员的提醒，指示灯弄清楚，才能安全常伴！车内指示灯知识贴横空出世，一次扫盲，终身受益，包教包会，不会请收藏！电子车身稳定系统指示灯该指示灯是显示电子车身稳定系统的工作状况的，其颜色通常为黄色，主要有VSC、DSC、ESP、车辆滑动等图案。
世达提醒您当指示灯常亮时，可能是电子车身稳定系统已经关闭，通常是由于车主的误操作而关闭，车主可尝试重新开启，如依然常亮，尽快到维修点进行检修。
气囊指示灯该指示灯用以显示安全气囊的工作状态，颜色以红色为主。
如指示灯常亮，则表示安全气囊存在故障，影响其正常弹出，应将车辆交由厂家指定的服务点进行维修。
此外，车主在布置车内环境时，尤其是副驾驶座中控台区域，不要摆放或粘附任何物件，避免阻挡气囊在必要时弹出。
胎压指示灯该指示灯用以显示车辆轮胎的胎压状况，颜色以黄色为主。
当其亮起时，可能是轮胎胎压不足，或者是出现了破损情况。
此时我们应立即将车辆停在安全地点，下车检查各个轮胎的气压情况，暂时更换备胎使用，随后应尽快寻找专业的维修机构修补或更换新轮胎。
刹车盘指示灯该指示灯用以显示车辆刹车盘的磨损状况。
当其亮起时，可能是刹车盘出现故障或刹车皮磨损过度。
若出现异常，需要尽快将车辆送到维修部门进行检修。
ABS指示灯该指示灯用以显示车辆ABS系统的工作状态，其颜色以黄色为主。
如汽车自检时指示灯不亮，或启动汽车后指示灯常亮，均表示ABS系统可能存在故障。
出现故障时，虽然不影响车辆行驶，但却相当于失去了一个非常重要的安全保障，世达提醒您应尽早将车辆送至维修机构解决问题。
发动机指示灯该指示灯是用来显示发动机的工作状态，其颜色以黄色为主。
如启动车后指示灯常亮，则表示发动机系统可能存在故障。
冷却液不足也会导致发动机指示灯亮起，如发动机出现异响或其他更严重的情况影响车辆运作时，才是发动机出现故障的信号。
老普桑灯光操作方法
老普桑灯光操作方法
老普桑灯光操作方法可以参考以下步骤：
1. 打开灯光控制器：一般来说，老普桑灯光设备会配备一个专门的控制器，你可以打开控制器的电源。
2. 设置灯光模式：根据需要，选择想要的灯光模式。
老普桑灯光控制器通常会提供多种模式，例如常亮、闪烁、呼吸等。
可以通过控制器上的按钮或旋钮来选择模式。
3. 调整亮度：如果需要调整灯光的亮度，可以使用控制器上的亮度调节按钮或旋钮。
通过设置亮度，可以获得理想的灯光效果。
4. 调整颜色：一些老普桑灯光设备支持调整颜色，你可以通过控制器来实现。
通过按钮或旋钮，选择想要的颜色，例如红色、绿色、蓝色等。
5. 设置灯光效果：一些老普桑灯光设备可以选择特殊的灯光效果，例如渐变、跳变等。
你可以通过控制器上的相应按钮或旋钮来选择灯光效果。
6. 确认设置：在调整完灯光模式、亮度、颜色和效果后，确认设置并保存。
有些控制器会有保存按钮或设置确认按钮，你可以按下该按钮将设置保存下来。
请注意，具体的操作方法可能因老普桑灯光设备的型号而有所不同。
建议你参考实际产品的用户手册或相关说明书，以获取更准确的操作方法。
东营科目三驾考新普桑灯光考试详解
在灯光考试结束时，有如下语音提示：“模拟夜间考试完成，请关闭所有灯光”（当听到这 种语音提示后，在5秒钟内关闭所有车灯开关）必须关闭，不关扣100分。
灯光控制开关 开启前照灯操作：
灯光操作杆（方向盘下）
危险报警灯开关
灯光关 示廓灯 前照灯
夜远间光在灯 没请有 将路前 照灯变
将灯光控制开关旋转到这个 位置，则前照灯打开，近光 灯也就亮了。其实这个是灯 光开关，打到这里远近光灯 就开启了。
将灯光操作杆往下 拨，则远光灯打开
转速表仪表框内显 示远光灯亮的指示
（4）下面将进行模拟夜间行驶场景灯光使用的考试，请按语音指令在5秒内做出相应的灯光操作 。夜间在没有路灯，照明不良条件下行驶；请将前照灯变换成远光；夜间同方向近距离跟车行 驶；夜间通过拱桥、人行横道；夜间在道路上发生故障，妨碍交通又难以移动。模拟夜间考试完 成请关闭所有灯光，请起步继续完成考试。 操作步骤：开启灯光→远光灯→近光灯→远近光灯变换两次→示宽灯，警示灯→关闭灯光。
（6）下面将进行模拟夜间行驶场景灯光使用的考试，请按语音指令在5秒内做出相应的灯光操作 。夜间在没有路灯，照明不良条件下行驶；请将前照灯变换成远光；夜间同方向近距离跟车行 驶；夜间通过没有交通信号灯控制的路口；夜间在道路上发生故障，妨碍交通又难以移动。模拟 夜间考试完成请关闭所有灯光，请起步继续完成考试。
（5）下面将进行模拟夜间行驶场景灯光使用的考试，请按语音指令在5秒内做出相应的灯光操作 。夜间在没有路灯，照明不良条件下行驶；请将前照灯变换成远光；夜间同方向近距离跟车行 驶；夜间通过急弯、坡路；雾天行驶。模拟夜间考试完成请关闭所有灯光，请起步继续完成考试 。 操作步骤：开启灯光→远光灯→近光灯→远近光灯变换两次→警示灯、雾灯→关闭灯光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桑塔纳（普桑）仪表、灯光、开关
操
作
图
解
桑塔纳（普桑）仪表、灯光、开关及操作图解普桑的灯光开关有两档，一档位置打开的只是尾灯，也就是你说的示廓灯、前照灯的小灯，仪表盘的仪表灯。
二档位置打开的是前照灯的大灯，只有在二档位置才能在远、近光之间切换。
灯光开关没有打开的时候也可以打开远光灯，方向盘左面的灯光拨杆拨向近方向盘位置就可以打开，只是当你松开的时候，就自动关闭。
那个拨杆往上是右转向灯，往下是左转向灯。
防雾灯开关在中控台下方，图标是一个灯前面有三条表示光线的斜线，同样，一档前防雾灯，二档前后防雾灯同时打开。
前照灯，就是前面的两个灯，远近光变换用的就是前照灯，通过左手的变换柄（灯光总成的上下位置）可以改变远光还是近光。
近光用于100米以内的照明，远光用于100米以上的照明，会车、前面有车和城市间都要用近光。
示廓灯和后位灯是表示汽车宽度，告诉别的车该给你留多少位置的，大车还是小车。
示廓灯一般是在前照灯旁边的两个小灯，靠外面，装前面。
后位灯一般与制动灯是一个灯，但制动时那个灯光会比不制动亮，显然这是装在后面的。
打开近光或远光灯，示廓灯、后位灯还有仪表灯都就开了。
普桑也有不同型号的，有些款可以单独打开（示廓灯、后位灯、仪表盘灯），前照灯（近光、远光）是关闭的。
